断路器额定电流的等级

断路器命名规则
断路器命名规则是指在电气工程中为断路器进行命名时需要遵循的规定。

断路器是一种用于控制电路电流的开关设备，它能够在电路发生故障时迅速切断电流，起到保护电气设备和人身安全的作用。

为了方便管理和使用，断路器命名的规则如下：
1. 根据电压等级命名：根据断路器所能承受的电压等级，通常将其命名为“V”加上电压等级，例如，V1000表示承受1000V的断路器。

2. 根据额定电流命名：根据断路器的额定电流能力，通常将其命名为“I”加上额定电流，例如，I100表示额定电流为100A的断路器。

3. 根据断路器类型命名：根据断路器的类型和功能，可以将其命名为“T”加上相应的字母代号，例如，TMC表示熔断器，TS表示刀闸断路器，TC表示开关断路器。

4. 根据安装位置命名：根据断路器的安装位置，可以将其命名为相应的位置编号，例如，GB1表示在箱式开关柜中安装的断路器。

5. 根据供电方式命名：根据断路器的供电方式，可以将其命名为“AC”或“DC”加上相应的数字代号，例如，AC1表示交流电供电，DC2表示直流电供电。

在进行断路器命名时，需要多方面考虑，确保名称的准确描述了断路器的特性和用途。

合理命名断路器有助于设备管理和故障排查，并方便了解断路器的基本参数，提高电气设备的运行效率和安全性。

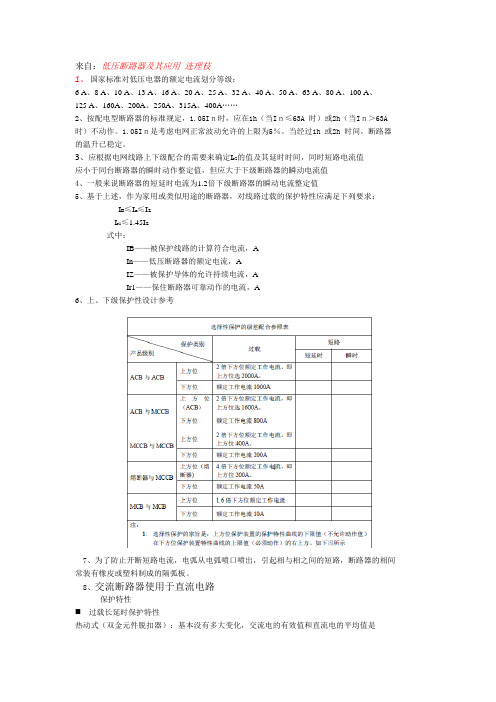

来自：低压断路器及其应用连理枝1、国家标准对低压电器的额定电流划分等级：6 A、8 A、10 A、13 A、16 A、20 A、25 A、32 A、40 A、50 A、63 A、80 A、100 A、125 A、160A、200A、250A、315A、400A……2、按配电型断路器的标准规定，1.05Iｎ时，应在1h（当Iｎ≤63A 时）或2h（当Iｎ＞63A 时）不动作。

1.05Iｎ是考虑电网正常波动允许的上限为5％。

当经过1h 或2h 时间，断路器的温升已稳定。

3、应根据电网线路上下级配合的需要来确定I r2的值及其延时时间，同时短路电流值应小于同台断路器的瞬时动作整定值，但应大于下级断路器的瞬动电流值4、一般来说断路器的短延时电流为1.2倍下级断路器的瞬动电流整定值5、基于上述，作为家用或类似用途的断路器，对线路过载的保护特性应满足下列要求：I B≤I n≤I ZI r1≤1.45I Z式中：IB——被保护线路的计算符合电流，AIn——低压断路器的额定电流，AIZ——被保护导体的允许持续电流，AIr1——保住断路器可靠动作的电流，A6、上、下级保护性设计参考7、为了防止开断短路电流，电弧从电弧喷口喷出，引起相与相之间的短路，断路器的相间常装有橡皮或塑料制成的隔弧板。

8、交流断路器使用于直流电路保护特性过载长延时保护特性热动式（双金元件脱扣器）：基本没有多大变化，交流电的有效值和直流电的平均值是相同的，但因集肤效应，交流电产生的热量要大于直流电。

全电磁式（液压式，又称油杯脱扣器）：交流50Hz 用于直流时，对全电磁式脱扣器影响很大，要重新设计。

⏹ 瞬时脱扣器凡是采用电磁铁型式作电磁脱扣器者，其瞬动电流的整定值将有所变化，一般为交流瞬时整定的1.3倍。

⏹ 电子式脱扣器和智能型脱扣器应原按交流设计的电子脱扣器是依靠空心互感器取信号，在直流无法使用。

2) 短路电流的接通和分断众所周知，50Hz 交流电，每秒钟有100 次的过零点，电弧熄灭也较容易。

断路器保护电流值的整定1．脱扣器额定电流，断路器框架等级额定电流1）.脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。

2）.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2).电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

断路器短路电流分段能力
断路器的短路电流分段能力是指断路器能够承受及断开的最大短路电流的分段能力。

短路电流是指在电路中出现故障时，电流突然增大的现象。

当发生短路时，电流会急剧增大，可能达到非常高的水平，如果断路器无法承受这种高电流，就会导致断路器的烧毁或故障，无法正常保护电路和设备。

为了确保断路器能够正常工作并安全地断开短路电流，断路器必须具备足够的分断能力。

这个能力通常通过断路器的额定短路分断能力来表示，单位是千安（kA）。

断路器的短路电流分段能力是指断路器在不同短路电流等级下的分断能力。

根据电气设备的需求和安全要求，断路器的短路电流分段能力通常分为几个等级，如10kA、20kA、30kA等。

不同等级的断路器具有不同的分断能力，能够安全地断开对应等级以下的短路电流。

断路器的短路电流分段能力是根据电路中的短路电流大小、电气设备的额定电流和电源的供电能力等因素来确定的。

在设计电路和选型断路器时，需要根据实际情况有针对性地选择合适的分段能力，以保证电路和设备的安全运行。

断路器的参数C45N小型限流断路器，分单极、双极、三级及、四级四大类，额定电流从1A-60A共分11种。

为了便于客户作正确的选择，先对断路器的主要参数的定义作如下介绍：一额定电流：IN当产品内流过的电流到达这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。

在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。

当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。

C45N型断路器的额定电流是在环境温度在+40℃下定义的。

以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。

当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。

国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。

同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。

原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。

原因之二是，不少DZ12的生产厂家为了防止超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。

在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。

是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。

二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。

主要用来描述断路器对分断短路电流的能力。

分断容量的单位是安。

C45N断路器是国内小型断路器中分断容量最大的一种断路器。

根据英国BS标准，额定电流为I—40安者，其分断能力可达6000A。

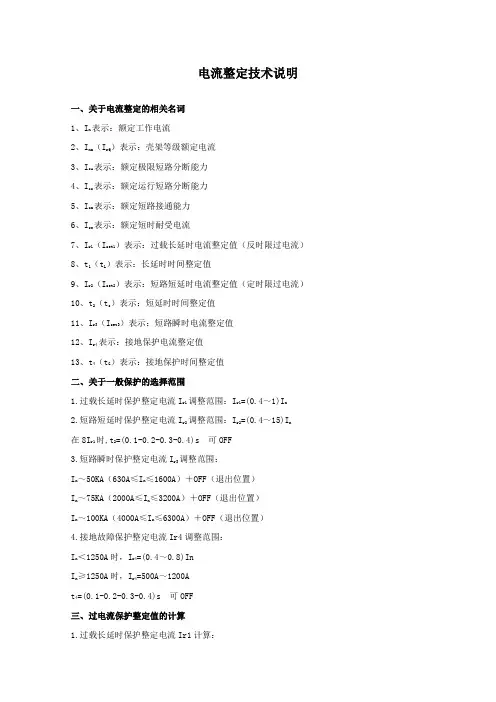

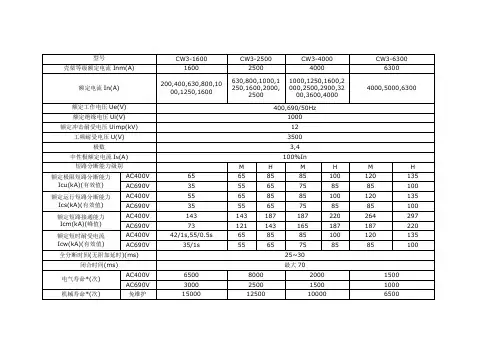

电流整定技术说明一、关于电流整定的相关名词1、I n表示：额定工作电流2、I nm（I rQ）表示：壳架等级额定电流3、I cu表示：额定极限短路分断能力4、I cs表示：额定运行短路分断能力5、I cm表示：额定短路接通能力6、I cw表示：额定短时耐受电流7、I r1（I set1）表示：过载长延时电流整定值（反时限过电流）8、t1（t L）表示：长延时时间整定值9、I r2（I set2）表示：短路短延时电流整定值（定时限过电流）10、t2（t s）表示：短延时时间整定值11、I r3（I set3）表示：短路瞬时电流整定值12、I r4表示：接地保护电流整定值13、t4（t G）表示：接地保护时间整定值二、关于一般保护的选择范围1.过载长延时保护整定电流I r1调整范围：I r1=(0.4～1)I n2.短路短延时保护整定电流I r2调整范围：I r2=(0.4～15)I n在8I r1时,t2=(0.1-0.2-0.3-0.4)s 可OFF3.短路瞬时保护整定电流I r3调整范围：I n～50KA（630A≤I n≤1600A）＋OFF（退出位置）I n～75KA（2000A≤I n≤3200A）＋OFF（退出位置）I n～100KA（4000A≤I n≤6300A）＋OFF（退出位置）4.接地故障保护整定电流Ir4调整范围：I n＜1250A时，I r4=(0.4～0.8)InI n≥1250A时，I r4=500A～1200At4=(0.1-0.2-0.3-0.4)s 可OFF三、过电流保护整定值的计算1.过载长延时保护整定电流Ir1计算：根据电功率计算公式S=3UI计算S—视在功率（VA）U—电压（V）I—电流（A）2.短路短延时保护整定电流I r2计算：I r2=(0.4～15)I n，I r2值选择满足以下要求I r2＞（最大出线开关短路短延时最大值＋除最大出线开关以外的低压出线开关整定电流之和）3.短路瞬时保护整定电流I r3选择：根据变压器容量，查《工业与民用配电设计手册》变压器低压侧短路电流值表（高压侧系统短路容量参照100MVA），查出变压器低压侧三相短路电流值，I r3应小于此数值。

低压断路器主要技术参数
(1)额定电压。

低压断路器的额定电压是指与通断能力及使用类别相关的电压值。

针对多相电路而言，它是指相间的电压值。

(2)额定电流。

①低压断路器壳架等级额定电流。

低压断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装入的最大脱扣器额定电流表示。

②低压断路器额定电流。

低压断路器额定电流是指在规定条件下低压断路器可长期通过的电流，又称为脱扣器额定电流。

针对带可调式脱扣器的低压断路器而言，它是指可长期通过的最大电流。

(3)额定短路分断能力。

额定短路分断能力是指低压断路器在额定频率和功率因数等规定条件下，能够分断的最大短路电流值。

4.选择
(1)低压断路器的额定电压和额定电流应大于或等于被保护线路的正常工作电压和负载电流。

(2)热脱扣器的整定电流应等于所控制负载的额定电流。

(3)过电流脱扣器的瞬时脱扣整定电流应大于负载正常工作时可能出现的峰值电流。

用于控制电动机的低压断路器，其瞬时脱扣整定电流为IKI式中，K一安全系数，可取1.5~1.7;
1.-电动机的启动电流。

(4)欠电压脱扣器额定电压应等于被保护线路的额定电压。

(5)低压断路器的极限分断能力应大于线路的最大短路电流的有效
值。

低压断路器电流参数的确定一、断路器额定电流（指过流脱扣器额定电流）大于等于线路的计算负载电流断路器壳架等级额定电流是指框架或塑料外壳中所装的最大脱扣器额定电流，按等级选用。

由线路的计算电流来决定断路器的额定电流。

考虑到留有一定的裕度，负载的额定电流必须小于断路器的额定电流，一般选断路器的额定电流比实际负载电流大20％左右。

不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用。

由于负载线路的粗细及长短的关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。

（1）当按线路的计算电流选择时，应能满足：I n≥I30式中，I n——断路器的额定电流，单位A；I30——线路的计算电流或实际电流，30指电路接通30s后的值，单位A。

为了防止越级脱扣，一般应该使前一级瞬时脱扣器的电流I n1为后一级的瞬时脱扣电流I n2的1.4倍。

当短路电流大于前级额定脱扣电流时，要想不使前一级跳闸，只让后级断路器跳闸，后一级断路器应选限流型。

也可以把前一级断路器选为延时型。

（2）应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算；当环境温度大于或小于校准温度值时，必须根据制造厂商提供的温度与载流能力修正曲线来调整断路器的额定电流值。

我国生产的电气设备，设计时取周围空气温度为40℃作为计算值，如果安装地点日最高气温高于40℃，但不超过60℃，因散热条件较差，最大连续工作电流应当适当降低，即额定电流应乘以温度校正系数K。

温度校正系数K由下式确定式中，Δt为断路器安装在控制柜内时，柜内外环境温度之差，它由控制柜的结构形式确定。

当柜外的环境温度为40℃时，一般抽屉柜内的温度约为55℃，密封柜约为60℃。

断路器允许使用的环境温度按国家标准GB 14048.2的规定为40℃时，断路器安装在柜内：①对于一般抽屉柜如GCK、GCL、GCS等，Δt =55℃-40℃=15℃；②对于密封柜，Δt =60℃-40℃=20℃。

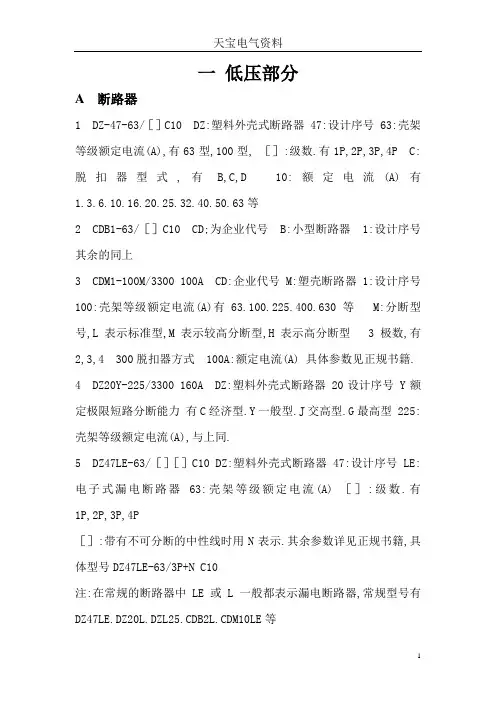

一低压部分A 断路器1 DZ-47-63/［］C10 DZ:塑料外壳式断路器 47:设计序号 63:壳架等级额定电流(A),有63型,100型, ［］:级数.有1P,2P,3P,4P C:脱扣器型式,有B,C,D 10:额定电流(A)有1.3.6.10.16.20.25.32.40.50.63等2 CDB1-63/［］C10 CD;为企业代号 B:小型断路器 1:设计序号其余的同上3 CDM1-100M/3300 100A CD:企业代号 M:塑壳断路器1:设计序号100:壳架等级额定电流(A)有63.100.225.400.630等 M:分断型号,L表示标准型,M表示较高分断型,H表示高分断型 3 极数,有2,3,4 300脱扣器方式 100A:额定电流(A) 具体参数见正规书籍.4 DZ20Y-225/3300 160A DZ:塑料外壳式断路器 20设计序号 Y额定极限短路分断能力有C经济型.Y一般型.J交高型.G最高型 225:壳架等级额定电流(A),与上同.5 DZ47LE-63/［］［］C10 DZ:塑料外壳式断路器 47:设计序号 LE:电子式漏电断路器63:壳架等级额定电流(A) ［］:级数.有1P,2P,3P,4P［］:带有不可分断的中性线时用N表示.其余参数详见正规书籍,具体型号DZ47LE-63/3P+N C10注:在常规的断路器中LE或L一般都表示漏电断路器,常规型号有DZ47LE.DZ20L.DZL25.CDB2L.CDM10LE等6 DW15-2500/3P 2000A DW:万能式断路器15:设计序号有15.16.17(ME).45等2500: 壳架等级额定电流(A)有630.1600.2500等3P:级数有3P.4P 2000A:额定电流(A) 具体参数见正规书籍. 注:飞弧距离标准DW15壳架等级额定电流630A包括630A 以下为280mm. 壳架等级额定电流2500A包括2500A 以下为350mm. 壳架等级额定电流4000A 为400mm.DW16壳架等级额定电流630A包括630A 以下为250mm. 壳架等级额定电流4000A包括4000A 以下为350mm.DW17(ME)壳架等级额定电流2000A包括2000A 以下为250mm. 壳架等级额定电流4000A包括4000A 以下为350mm.DW45为零飞弧.B 交流接触器1 CJ20-160/22 AC380V CJ:交流接触器 20:设计序号有20.40等160:工作电流值(A) 有10.16.25.40.63.100.160.等 22:辅助点为2开2闭有11.21等 AC280V:线圈控制电压有AC220V AC660V等.2 CJX1-63/22 AC220V CJ:交流接触器 X:小型 1设计序号有1-F.2.2-F.8 其余同上.3 CJX1-Z/22 DC48V CJ:交流接触器 X:小型 Z:直流操作 22:辅助接点 DC48V:线圈控制电压4 CJ16(19)-63/11 AC380V CJ16(19):切换电容器接触器 63:基本规格 11:辅助接点 AC380V 线圈控制电压.C 热过载继电器1 JR20-63/11 JR:热过载继电器 20:设计序号有20.36 32:额定工作电流有20.32.63等 11:辅助接点D 熔断器1 RT14-63/63 RT:有填料封闭管式熔断器 14:设计代号有14.16.18.19 63:熔断器额定电流有32.63 63:熔断体额定电流1.2.4.6.10.25.32等.E 隔离开关刀开关1 HD13BX-1500/31 HD:开启式刀形刀开关有HD单投刀开关.HS:双投刀开关 13操作方式有11:中央手柄式.12侧方正面杠杆操作机构式.13:中央杠杆操作机构式.14侧面手柄式 BX:操作机构有BX表示旋转式操作型.无BX表示杠杆式操作型 1500:额定电流有400.600.1000等 3:级数有3.4 1:接线方式或灭弧罩有0表示不带灭弧罩.1有灭忽罩(对于中央手柄式).8:板前接线式.9板后接线式.2 HH15［］［］-630/31 HH:隔离开关熔断器组有HH.HA.HP等 15:设计序号［］:无字母为单投.S为双投［］:分断能力有Y型表示一般型.H型表示高分断型 630开关额定工作电流有250.630.1000等3:级数有2.3.4 1:辅助触点数量 0无辅助触头.1带1付辅助触头.1带2付辅助触头3 HR3-200/31 HR:熔断器式隔离开关代号 3:设计序号有 3.5.6 等200:额定工作电流 3:级数 1辅助规格代号,详见正规书籍F 电流互感器1 BH-0.66 150/5 0.5级 B:封闭式 H:电流互感器 0.66:额定电压(KV) 150/5:额定电流比(A) 0.5级:精度等级有0.5 0.2等12—额定电压（12KV）二高压部分A 交流高压真空负荷开关FZRN21-12D/T 125-31.5 F:负荷开关 Z:真空 R:带熔断器 N:户内21:设计序号 12:额定电压(KV) D:带接地开关 T:带弹簧操作机构 125:额定电流(A) 31.5:额定短路开断电流(KA)常规型号有:FZRN21-12/630A-20KA FN12-12RD/125-31.5 FN25-12/T630A-20KA 等B 旋转式户内高压隔离开关GN30-10(D)/630-20 G:隔离开关 N:户内型 30:设计序号 10:额定电压(KV) D:接地电流 630:额定电流(A) 20热稳定电流(KA)C户内高压隔离开关GN19-10(C)［］/-20 G:隔离开关 N:户内型 19:设计序号 10:额定电压(KV) C:穿墙结构［］:1.刀片转动侧装绝缘子.2.静触头侧装绝缘子.3两侧都装绝缘子 20:热稳定电流(KA)D户内高压接地开关JN15-12/31.5-210 J:接地开关 N:户内型 12:额定电压(KV) 31.5: 额定短路开断电流(KA) 210:相间距离E交流真空接触器1 CKJ-630/10 C:接触器 K:真空 J:交流 630:额定电流(A) 10:额定电压(KV)2 CKG3-160/10 C:接触器 K:真空 G:高压 160:额定电流(A) 10:额定电压(KV)F户内交流高压真空断路器1 ZN28A-12/T 630-31.5 Z:真空断路器 N:户内型 28:设计序号A:固定式开关柜用 12:额定电压(KV) T:带弹簧操作机构 630:额定电流(A) 31.5:额定短路开断电流(KA)\常规型号: ZN28-12/T 630-31.5 ZN28A-12/ 630-31.52 ZN63A-12/630-20 63A:设计序号其余与上同本型号俗称VS1G高压熔断器XRNT1-12/50A X:限流式 R:熔断器 N:户内型 T:变压器保护 1:设计序号 12:额定电压(KV) 50:工作电流(A) 此型号等同与国外JDLAJ H 高压互感器高压互感器型号说明详见图1常用型号有电流互感器 LZZBJ9-10Q 100/5 0.2S/10P10 LA-10Q 150/5 0.5/10P10 FZ1-10 500/5 0.5 电压互感器JDZJ-10 10/0.22KV 0.5 JDZ10-10 10/0.1KV 0.5 JDZX10-10 10/√3/0.1/√3/0.1/3KV 零序互感器 LJ-7 LXK-φ120Y 高压避雷器及过电压保护器HY5WS-1.27/50 H:有机复合外套 Y:金属氧化物避雷器 5:标称放电电流(KA) W:缝隙方式有W表示无间隙.C表示串联间隙 S:用途有S 表示配电.Z表示电站.D表示电动机.R表示电容型 1.27:避雷器额定电压(KV) 50:标称入电电流下最大残压(KV)TBP-B-F-12.7为过电压保护器注:常用元件企业代号 CD:德力西 C:常熟 N:正泰 R:人民电器 J:精益.S:ABB NS:施耐德 HS:杭州之江 HU:环宇。
