断路器额定电流在600A以下的选择方法

§3 断路器的额定电流的选择一断路器的额定电流和整定电流GB/T2900.18-1992《电工术语低压电器》对额定电流、整定电流的定义：断路器的额定电流In是指：“在规定条件下，保证开关电器（断路器）正常工作的电流值”。

它又称断路器脱扣器额定电流。

断路器的整定电流（又称过载脱扣器的电流整定值）是指：“脱扣器调整到动作的电流值”。

它以Ir表示。

Ir的意义为I/In，例如过电流整定到额定电流的1.2、1.3、5、10倍，就写Ir=1.2In、1.3In、5In、10In、…等等。

现在一些电子脱扣器或智能型断路器，它的过载长延时额定电流是可调式的，例如DW45智能型万能式断路器，其可调范围是（0.4-1）倍额定电流，如额定电流为630A的智能控制器，用户可在252A~630A中调，所调整后的电流，其实仍是额定电流。

目前存在的问题是把整定电流和额定电流混为一谈。

有时因概念不清，会使用户与制造厂发生误解，影响供货。

对于辅助触点（微动开关），它的额定工作电流（Ie），是指触点在一定的工作电压下的实际工作电流。

电压与电流的乘积，表示它所控制的电磁铁容量，交流时以伏安（VA）表示，直流时以瓦（W）表示。

二额定电流和选择（一）配电型断路器额定电流的选择所谓配电型，是指在低压电网中专作电能分配的断路器。

它包括电源总开关和负载的支路开关。

除了通常说的断路器的额定电流≥线路计算负荷电流之外，还应视配电性质和它的特点而定。

断路器过载长延时保护基准电流（断路器的额定电流）≤导线的容许载流量（允许持续载流量）。

导线包括裸线和绝缘的电线和电缆，对采用电线电缆的，可取电线电缆容许载流量的80%。

对具体线路来说：1 低压干线假设，电线的容许电流为Iz，一般设备的额定电流为I L，电动机额定电流I M，断路器的额定电流为In。

1）一般设备（除电动机外）Iz≥ΣI L，In≤Iz2）线路负载中包括电动机当ΣI L＞ΣI M时，Iz≥ΣI L +ΣI M当ΣI L＜ΣI M时（ΣI M≤50A时），Iz≥ΣI L +1.25ΣI M；当ΣI L＜ΣI M时（ΣI M＞50A时），Iz≥ΣI L +1.1ΣI M；而In≤3ΣI M +ΣI L或In≤2.5Iz2 对于分支线路1）一般设备（除电动机外）当I L≤50A时如果导线的截面积为2mm2（导线直径1.6mm），In≤20A；导线截面积为5.3 mm2（导线直径2.6mm），In≤30A；导线的截面积为14 mm2（导线直径4.2mm），In≤50A； 2）配电型断路器保护线路中仅有电动机当ΣI M≤50A时，Iz≥1.25ΣI M；当ΣI M＞50A时，Iz≥1.1ΣI M；而In≤2.5Iz因考虑电网电流的正常波动范围（上限为+5%，下限为0），故断路器在1.05In 时是不允许脱扣（动作）的。

断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。

如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。

1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。

例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。

从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。

2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。

所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。

选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。

在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。

在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。

断路器选型电流选择标准引言断路器是一种用来保护电路免受过载和短路的电气设备。

在电气系统中，正确选择断路器的额定电流非常重要，可以确保系统的安全运行。

本文将介绍断路器选型时的电流选择标准，并提供一些实际应用中的注意事项。

断路器的额定电流断路器的额定电流是指在设计和制造过程中，断路器可以安全运行的最高电流。

选择合适的额定电流可以确保断路器在系统中发挥正常作用，并提供安全保护。

通常情况下，断路器的额定电流应该根据以下几个方面进行选择。

1. 电源电流断路器的额定电流应该大于或等于电源中的最大电流。

这是因为断路器需要能够承受电路中的最大电流，以防止过载导致断路器跳闸。

因此，了解电源的额定电流是非常重要的。

通常电源的额定电流可以从电源设备的技术参数中获得。

2. 高短路电流高短路电流是指电路中可能出现的短路故障时的最大电流。

短路故障会导致电流迅速增加，可能会引起设备烧毁或者火灾等严重后果。

为了保护电路和设备的安全，断路器的额定电流应该大于或等于电路中的高短路电流。

高短路电流可以通过计算或者测量来确定。

3. 预期负荷电流预期负荷电流是指正常工作条件下电路中的平均电流。

选择断路器的额定电流时，应该考虑电路的预期负荷电流。

通常情况下，断路器的额定电流应该大于或等于预期负荷电流，以确保系统的正常运行。

实际应用中的注意事项在实际应用中，除了以上提到的基本选择标准外，还有一些其他的注意事项需要考虑。

1. 应用环境温度断路器的额定电流是在标准的环境温度下确定的。

如果应用环境的温度超过了标准值，那么断路器的额定电流需要进行修正。

一般来说，断路器的额定电流会随着环境温度的升高而降低。

因此，在选择断路器时，应该考虑实际应用环境的温度，并根据温度修正因子调整额定电流。

2. 电路类型不同类型的电路对断路器的额定电流有不同的要求。

例如，交流电路和直流电路对断路器的额定电流有不同的规定。

在选择断路器时，应该根据实际的电路类型来确定额定电流。

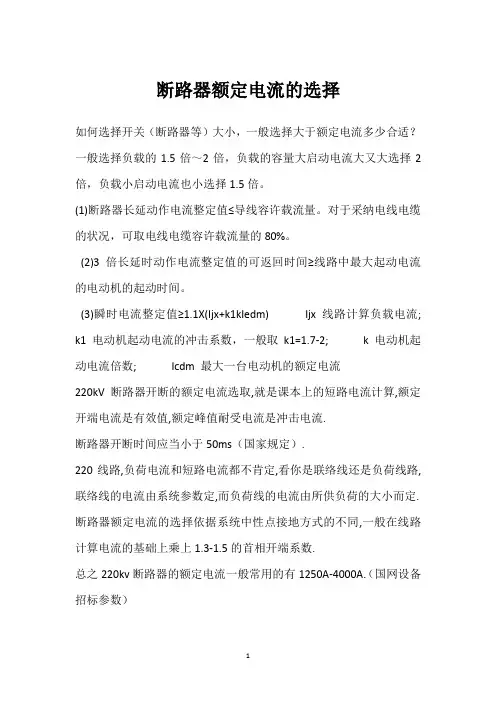

断路器额定电流的选择
如何选择开关（断路器等）大小，一般选择大于额定电流多少合适？一般选择负载的1.5倍～2倍，负载的容量大启动电流大又大选择2倍，负载小启动电流也小选择1.5倍。

(1)断路器长延动作电流整定值≤导线容许载流量。

对于采纳电线电缆的状况，可取电线电缆容许载流量的80%。

(2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。

(3)瞬时电流整定值≥1.1X(Ijx+k1kIedm) Ijx 线路计算负载电流; k1 电动机起动电流的冲击系数，一般取k1=1.7-2; k 电动机起动电流倍数; Icdm 最大一台电动机的额定电流
220kV断路器开断的额定电流选取,就是课本上的短路电流计算,额定开端电流是有效值,额定峰值耐受电流是冲击电流.
断路器开断时间应当小于50ms（国家规定）.
220线路,负荷电流和短路电流都不肯定,看你是联络线还是负荷线路,联络线的电流由系统参数定,而负荷线的电流由所供负荷的大小而定.断路器额定电流的选择依据系统中性点接地方式的不同,一般在线路计算电流的基础上乘上1.3-1.5的首相开端系数.
总之220kv断路器的额定电流一般常用的有1250A-4000A.（国网设备招标参数）
1。

断路器的选用首先根据具体使用条件选择类别，再按电路的额定电流及对保护的要求来选用。

当额定电流在600A以下，短路电流不太大，可选用塑料外壳式断路器;如果短路电流特别大的支路，应选用限流式断路器;当额定电流比较大，就应选用框架式断路器;控制和保护半导体元件时，应选用直流快速断路器;在有漏电保护要求时，应选用漏电保护断路器。

一般选用:①断路器的额定电流>负载工作电流。

②断路器的额定电压>线路或设备的额定电压。

③断路器的脱扣器额定电流>负载工作电流。

④断路器的极限通断能力>电路最大短路电流。

5断路器欠电压脱扣器额定电压=线路额定电压。

配电用断路器的选用:①长延时动作电流整定值=(0.8~1)x导线允许载流量。

23倍长延时动作电流整定值的可返回时间≥线路中最大启动电流的电动机的启动时间。

③短延时动作电流整定值>11x(线路计算负载电流+135x电动机启动电流倍数x最大一台电动机额定电流)。

④短延时延时时间按被保护对象的热稳定校核。

5无短延时时，瞬时电流整定值11x(线路计算负载电流+电动机启动电流冲击系数x电动机启动电流倍数x最大一台电动机额定电流)。

6有短延时时,瞬时电流整定值>11倍下级开关进线端计算短路电流。

电动机用断路器的选用:①长延时电流整定值=电动机额定电流。

26倍延时电流整定值的可返回时间≥电动机实际启动时间。

③瞬时整定电流:鼠笼型电动机瞬时整定电流-(8~15)X脱扣器额定电流;绕线型电动机瞬时整定电流-(3~6)x脱扣器额定电流。

照明用断路器的选用:1长延时电流整定值<线路计算负载电流。

2瞬时电流整定值=6x线路计算负载电流:。

低压断路器的选择及整定作者：贺鹏志来源：《科技视界》2015年第04期【摘要】低压断路器是低压回路中的核心元件，选择合适的断路器才能有效的保护电气回路。

本文介绍了选择断路器类型的一些原则及方法，以供大家参考。

【关键词】低压断路器；类型；选择0 引言在低压配电线路中，低压断路器的选用和保护设定非常重要，如果选用或设置不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件，结合断路器电气、结构特点等因素，选择最合适的断路器类型。

1 一般原则1.1 类型的选择根据所保护回路的额定电流、保护要求以及断路器的电气、结构特点等来选择合适的断路器类型。

对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若短路电流较大，则应选用万能式（框架式）断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

如果选用时注重选择性，应选用万能式断路器；而如果注重体积，要求价格便宜，则应选用塑壳式断路器。

1.2 电气参数的确定我国低压电器标准规定低压断路器应有下列特性参数：（1）型式：包括相数、极数、额定频率、灭弧介质、闭合方式和分断方式。

（2）主电路额定值：包括额定工作电压、额定电流、额定短时接通能力、额定短时耐受电流。

万能式断路器的额定电流还分主电路的额定电流和框架等级的额定电流。

（3）额定工作制：断路器的额定工作制可分为8h工作制和长期工作制两种。

（4）控制电路。

（5）辅助电路参数：包括辅助接点特性参数。

万能式断路器一般具有常开接点、常闭接点各3对，供信号装置及控制回路用；塑壳式断路器一般不具备辅助接点。

（6）脱扣器型式：包括分励脱扣器、过电流脱扣器、欠电压脱扣器等。

（7）其它：断路器特性参数除上述各项外，还包括：使用类别（选择性、非选择性）、操作过电压、是否具有隔离功能、外壳防护等级等。

1.3 四极断路器的选用一般三相四线制断路器选择三极断路器即可，但是下列场所应选用四极断路器或者禁止使用四极断路器：（1）正常供电电源与备用发电机之间的转换断路器应使用四极断路器。

如何选择合适的断路器？
断路器是电气系统中的重要保护装置之一。

如何选择合适的断路器，能够保障电气设备的正常运行，防止电气事故的发生。

以下是选
择断路器的依据：
1.电路的额定电流：首先要了解电路的额定电流，断路器的额定
电流要比电路的额定电流略大，一般为电路额定电流的1.25倍到1.5倍。

2.使用环境的温度：断路器的额定电流是在25℃条件下测定的。

若环境温度高于25℃，则必须降低断路器动作电流或增加散热措施，
以确保断路器的正常工作。

3.故障电流的大小：故障电流包括过载电流和短路电流，其大小
和类型决定了所选断路器的断开能力，即能够承受的最大故障电流值。

4.使用频率和可靠性：使用频率和可靠性要求较高的场合，需要
选择耐用性较好、操作可靠、功能强大、自动化程度高的断路器。

以上是选择断路器的依据，需注意的是，在选择断路器时，还要
考虑其他因素，如使用环境的湿度、海拔高度、电气特性的稳定性等。

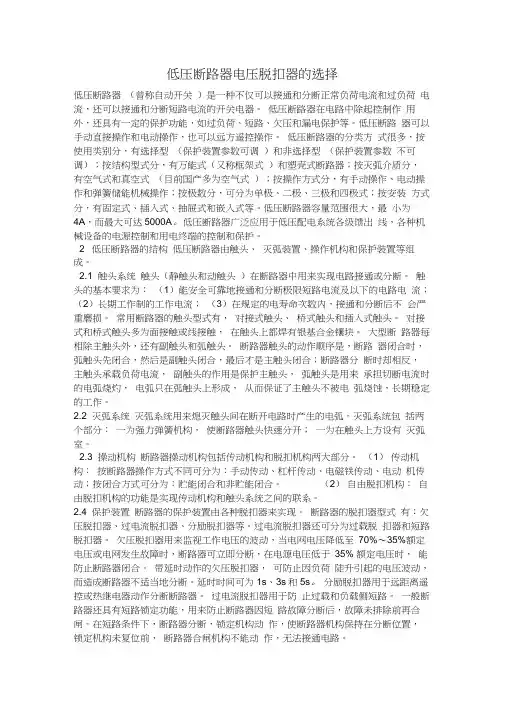

低压断路器电压脱扣器的选择低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。

低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。

低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调）；按结构型式分，有万能式（又称框架式）和塑壳式断路器；按灭弧介质分，有空气式和真空式（目前国产多为空气式）；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。

低压断路器容量范围很大，最小为4A，而最大可达5000A。

低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。

2 低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

如何选择断路器？如何选择断路器这是一个专业的技术问题。

简要的说可以从以下6点来选择：1、首先根据额定电压选，额定电压要一致。

2、断路器的额定电流要大于等于所用电路的额定电流。

3、断路器的额定开断电流要大于等于所用电路的短路电流。

4、根据环境条件选，如海拔、温度、湿度，选择符合要求的断路器。

5、根据品牌选质量、性价比较高的断路器。

6、对特殊开断情况，进行校验断路器。

然而不同的负载应选用不同类型的断路器，最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器。

具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、 TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护(由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电)。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s)，因QF1的短延时，QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3、0.4s)。

断路器选型电流选择标准断路器是电气系统中重要的保护设备，它的选型直接关系到电路的安全性和可靠性。

在选择断路器的电流等级时，需要考虑多种因素，以确保其能够有效地保护电气设备和人员安全。

本文将从断路器选型的电流选择标准方面进行详细介绍，帮助读者更好地理解和应用断路器选型的相关知识。

首先，断路器的电流选择应符合电气设备的额定电流和短路电流。

在选择断路器时，需要根据电气设备的额定电流来确定断路器的额定电流。

一般来说，断路器的额定电流应略大于电气设备的额定电流，以确保其可以正常工作并具备一定的过载能力。

此外，还需要考虑电路的短路电流，选择断路器的短路电流容量应大于电路的短路电流，以确保其能够可靠地切断故障电流。

其次，断路器的电流选择还应考虑电路的运行方式和负载特性。

对于不同的电路运行方式，如恒定负载、间歇负载和周期负载等，断路器的选型电流也会有所不同。

此外，还需要考虑电路的负载特性，如启动电流、瞬时过载电流和谐波电流等，以确保断路器能够有效地保护电气设备。

另外，断路器的环境条件和使用场所也会对其选型电流产生影响。

在潮湿、腐蚀、高温或低温等恶劣环境下，断路器的选型电流应适当调整，以确保其能够正常工作并具备一定的环境适应能力。

此外，不同的使用场所，如工业厂房、商业建筑和家用电器等，也需要根据实际情况选择合适的断路器电流等级。

最后，断路器的选型电流还应考虑其自身的特性和性能。

不同类型的断路器，如空气断路器、真空断路器和油浸断路器等，其选型电流也会有所不同。

此外，还需要考虑断路器的热稳定能力、短路保护能力和过载保护能力等性能指标，以确保其能够满足电路的保护要求。

综上所述，断路器选型的电流选择标准涉及多个方面的因素，需要综合考虑电气设备的额定电流、短路电流、运行方式、负载特性、环境条件、使用场所和断路器自身的特性和性能等因素。

只有在全面考虑这些因素的基础上，才能够选择到合适的断路器电流等级，确保电路的安全和可靠运行。

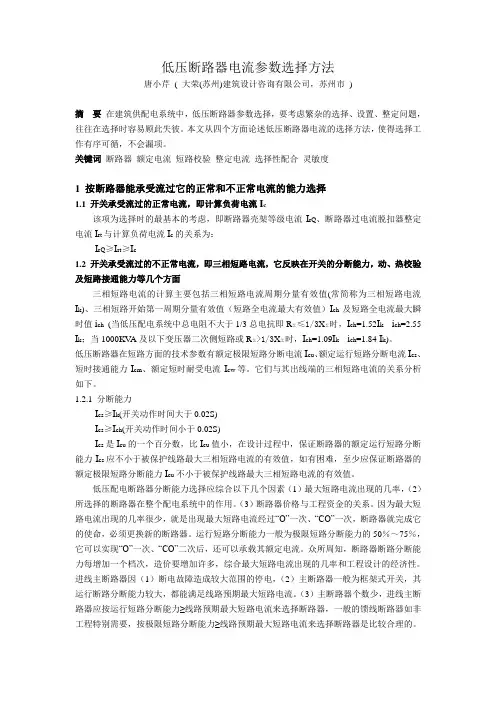

低压断路器电流参数选择方法唐小芹( 大荣(苏州)建筑设计咨询有限公司，苏州市)摘要在建筑供配电系统中，低压断路器参数选择，要考虑繁杂的选择、设置、整定问题，往往在选择时容易顾此失彼。

本文从四个方面论述低压断路器电流的选择方法，使得选择工作有序可循，不会漏项。

关键词断路器额定电流短路校验整定电流选择性配合灵敏度1 按断路器能承受流过它的正常和不正常电流的能力选择1.1 开关承受流过的正常电流，即计算负荷电流I c该项为选择时的最基本的考虑，即断路器壳架等级电流I rQ、断路器过电流脱扣器整定电流I rt与计算负荷电流I c的关系为：I rQ≥I rt≥I c1.2 开关承受流过的不正常电流，即三相短路电流，它反映在开关的分断能力，动、热校验及短路接通能力等几个方面三相短路电流的计算主要包括三相短路电流周期分量有效值(常简称为三相短路电流I k)、三相短路开始第一周期分量有效值（短路全电流最大有效值）I ch及短路全电流最大瞬时值i ch(当低压配电系统中总电阻不大于1/3总电抗即RΣ≤1/3XΣ时，I ch=1.52I k i ch=2.55 I k；当1000KV A及以下变压器二次侧短路或RΣ>1/3XΣ时，I ch=1.09I k i ch=1.84 I k)。

低压断路器在短路方面的技术参数有额定极限短路分断电流I cu、额定运行短路分断电流I cs、短时接通能力I cm、额定短时耐受电流I cw等。

它们与其出线端的三相短路电流的关系分析如下。

1.2.1 分断能力I cs≥I k(开关动作时间大于0.02S)I cs≥I ch(开关动作时间小于0.02S)I cs是I cu的一个百分数，比I cu值小，在设计过程中，保证断路器的额定运行短路分断能力I cs应不小于被保护线路最大三相短路电流的有效值，如有困难，至少应保证断路器的额定极限短路分断能力I cu不小于被保护线路最大三相短路电流的有效值。

低压断路器的选择和应用1概述低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。

低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。

低压断路器的分类方式很多，按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)；按结构型式分，有万能式(又称框架式)和塑壳式断路器；按灭弧介质分，有空气式和真空式(目前国产多为空气式)；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。

低压断路器容量范围很大，最小为4A，而最大可达5000A。

低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。

2低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断。

触头的基本要求为： (1)能安全可靠地接通和分断极限短路电流及以下的电路电流； (2)长期工作制的工作电流； (3)在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电唬灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

断路器参数1．极限短路分断能力Icu——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。

试后还具有一定的介电耐压能力，但可不考虑继续承栽它的额定电流。

运行短路分断能力Ics——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。

试后还具有一定的介电耐压能力，并且须考虑继续承栽它的额定电流。

短时耐受电流Icw——在规定的试验条件下，断路器能承载而不损坏的短时耐受电流值。

短时耐受电流Icw只适用于具有短路短延时特性的电器。

2.额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；额定电流较大，短路电流亦较大时，应选用万能式断路器。

一般选用原则为：(1)断路器额定电流≥负载工作电流；(2)断路器额定电压≥电源和负载的额定电压；(3)断路器脱扣器额定电流≥负载工作电流；(4)断路器极限通断能力≥电路最大短路电流；(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；(6)断路器欠电压脱扣器额定电压=线路额定电压。

3.断路器的短路分断能力≥线路的预期短路电流。

断路器的短路分断能力通常是指它的极限短路分断能力。

断路器有三个重要的短路电流分段能力指标，分别为：极限短路分断能力(Icu)、运行短路分断能力(Ics)和短时耐受电流(Icw)。

国内低压断路器的运行短路分断能力Ics绝大多数是小于它的极限短路分断能力Icu的。

我国国家标准GB140482规定，Ics可以是Icu数值的25%、50%、75%和100%。

设计人员在设计选用时只要符合断路器的极限短路分断能力≥线路预期短路电流就能满足要求了，有些设计者认定要按断路器的运行短路分断能力(Ics)≥线路预期短路电流来设计，其实是一种误解，也是不必要的.所以在选择时应先选用Ics值。

达到Icu极限值，断路器可能被损坏，不能使用了。

4.脱扣等级规定了从冷态开始，对称的三相负载在7.2倍整定电流时，不同的脱扣等级具有不同的脱扣时间：CLASS 10A 脱扣时间为2-10SCLASS 10 脱扣时间为4-10SCLASS 20 脱扣时间为6-20SCLASS 30 脱扣时间为9-30S5.除了脱扣等级，脱扣特性也是断路器一个非常重要的指标。

断路器的选择方法
断路器选择
一般的话，断路器选择是根据你计算电流来选的，一般计算电流乘1.25确定整定电流，然后根据整定电流确定断路器，确定断路器过后再选电线。

例如：你计算的电流是60A左右，那么60X1.25=75A，这样你就选80A的断路器，这样的话你选择电缆的截面就是25的。

但是如何正确选择低压断路器？以下五大步骤必不可少：（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者
以上就是本人总结的一些方法，希望对大家有用~。

断路器的选型方法
1、根据负荷的类型：主要分为配电系统及电动机保护用。

2、根据负荷的容量：选择断路器额定电流大于负荷工作电流。

3、根据短路电流选择：断路器额定运行短路分断能力大于线路预期短路电流值。

断路器的短路分断能力决定了断路器的可靠性，但在保证线路安全性的情况，不必一味追求高分断性，以造成浪费。

断路器的选型注意事项
1、分断能力的不同
断路器分断能力有两个重要指标：额定运行短路分断能力Ics(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)和额定极限短路分断能力Icu(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)。

两者的区别在于额定极限短路分断能力是指断路器在分断了出线端三相短路电流后还可以再运行并再分断这一短路电流一次，至于以后是否能正常接通和分断，不予以保证。

而额定运行短路分断能力则需在以上情况下仍能多次正常分断。

2、断路器间的配合使用
单一断路器的选择直接影响整体配件线路及导线截面的选择。

需根据系统的整体组成选择断路器。

以做到线路任一点产生故障可由相邻上一级断路器消除故障。

以上小编为大家科普了断路器的选型方法以及选型注意事项，断路器的主要作用有：1.正常情况下接通和断开高压电路中的空载及负荷电流;2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。

可以看出断路器和我们日常生活息息相关，正确地选择和使用断路器是必须的，希望大家在进行断路器选型的时候能够根据实际情况选择合适的产品。

空调空气开关怎么选型？空调空气开关怎么选型？空气开关是我们制冷人里必用的东西，但是你到五金店一看，大大小小的开关插座多了去，让人眼花缭乱。

怎么选呢？按照电流大小选吗？其实这里还是有些讲究的。

我们先来看看，空开各种字母型号，这些字母代表是什么意思。

总的来讲空开上D代表动力；C代表脱扣电流，即起跳电流。

一、家用空调空开基本上用DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。

二、工业和商用制冷设备空开一般用DW和DZ代表型号。

有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。

如上图所示，型号为DZ47-60A C25空开，其中：•DZ47表示：系列微型断路器（还有很多系列，基本都是厂家命名的）。

•LE表示：带漏电脱扣功能。

•60-表示：框架等级为60A。

•C25表示：表示起跳电流位25A。

•那么家装空调应该怎么选择空调开关大小？如下图所示，小编列出了计算方法：其它具体应用应该选择：1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。

2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。

3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。

4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。

5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。

6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。

7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。

8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。

断路器的选型标准及参数
断路器的选型标准和参数主要包括以下几个方面：
1. 额定电流：断路器的额定电流是指其能够安全稳定工作的最大电流值，通常根据需要保护的负载电路的额定电流确定断路器的额定电流值。

选择断路器时应确保其额定电流不低于负载电路的额定电流值。

2. 短路容量：断路器的短路容量是指断路器能够承受和分断的最大故障电流值。

一般情况下，短路容量应该大于负载电路的短路电流值，以确保在短路故障时能够可靠地分断电路。

3. 极限短路电流：极限短路电流是指断路器能够承受的最大短路电流值，通常比短路容量要高，适用于一些较为恶劣的电力系统环境。

4. 额定电压：断路器的额定电压是指其可以安全稳定工作的最大电压值。

选择断路器时应确保其额定电压不低于负载电路的额定电压值。

5. 极数：断路器的极数是指其可以接入的电源或负载电路的相数，常见的有单相、三相和四相断路器。

6. 断路器类型：根据不同的应用场合和电路保护的需求，断路器可以选择不同的类型，如空气断路器、真空断路器、油浸式断路器等。

7. 其他特殊要求：如温度、湿度、海拔高度等环境因素以及防护等级、操作方式等特殊要求也需要考虑在内。

总之，在选择断路器时应综合考虑以上各项因素，选择符合实际需求的断路器。
