太阳能电池I-V模拟器GK-IVS系列产品介绍合肥科威尔电源系统有限公司版权所有（C）2011 Copyright Kewell太阳能电池I-V模拟器产品介绍：合肥工业大学能源研究所（教育部光伏系统工程研究中心）于2000年即开始研究太阳能电池I-V模拟器，近年来多次在国际、国内核心期刊发表相关论文，是国内最早也是唯一一家从事太阳能电池I-V模拟器研究的国家级科研单位。
合肥科威尔电源系统有限公司依托合肥工业大学能源研究所在光伏行业多年的研究经验及成果，联合开发出Kewell太阳能电池I-V模拟器GK-IVS系列，产品分为120KW/630KW两种功率等级，120KW太阳能电池I-V模拟器可满功率测100KW或以下光伏逆变器，630KW太阳能电池I-V模拟器可满功率测500KW或以下光伏逆变器，可并且可多台并机使用。
GK-IVS系列太阳能电池I-V模拟器为太阳能电池阵列模拟电源，即太阳能电池I-V特性模拟器，产品主要部件均选用国际知名品牌，大屏幕LCD显示触摸式操作，采用IGBT式整流设计，转换效率高可达95%以上并且对电网的谐波污染小，主要应用于光伏逆变器研发及测试。
产品功能：一、程控直流电源：1)输出电压：电压可设定2)输出电流：限流点可设定二、太阳能电池I-V模拟器：1）电压输出范围：0～1000V2）输出电流：0～230A/0～1200A3)太阳电池阵列模拟I-V功能4)模拟不同温度及光照强度下的I-V曲线5)模拟光伏阵列局部阴影遮挡I-V曲线6)模拟缩放全天日照变化下I-V曲线7)测试静态和动态下MPPT效能8)具有资料存贮记录功能9)标准的输出接口USB / RS232 / RS485控制接口 GPIB(选配)10)即时的最大功率追踪显示11)LCD大屏幕显示，曲线、编程一目了然12)触摸式操作，简单便捷13)友好的人机操作界面，可本机操作也可通过上位机软件操作14)模拟全天累计电能计量（最新的附加功能）15)自动编程控制I-V曲线输出（可自动编程任意多条曲线，按时间运行）。
模拟太阳光的能量密度
模拟太阳光的能量密度可以通过使用太阳能模拟器来实现。
太阳能模拟器是一种设备，可以模拟出太阳光照射到地球表面的光谱和能量密度。
太阳能模拟器通常由以下几个部分组成：光源、光学系统、能量控制器和能量测量系统。
其中，光源是模拟器的核心部分，通常使用氙灯或LED灯作为光源。
光学系统包括透镜、反射镜、光纤等，用于聚焦和传输光线。
能量控制器可以调节模拟器输出的能量密度和光谱，以满足不同应用的需求。
能量测量系统可以实时监测模拟器输出的能量密度和光谱，以确保其符合要求。
在模拟太阳光的能量密度时，需要根据具体应用的要求来调整模拟器的参数，包括输出能量密度、光谱范围、波长分布等。
一般来说，太阳能模拟器可以模拟出太阳光的能量密度在100-1000W/m²之间，波长范围在0.3-10μm之间。
这种模拟器可以广泛应用于太阳能电池、光热发电、光催化、光生物学、环境监测等领域。
1. 目的规范OPTOSOLAR太阳模拟器的操作，确保太阳模拟器处于良好的运行状态。
2. 适用范围适用于对OPTOSOLAR太阳模拟器的操作。
3. 内容3.1 操作过程3.1.1 按照顺序依次接通电源，打开电脑、测量单元、补偿电源、脉冲电源的电源开关。
在启动这个系统前请确保没有光伏组件连接在太阳模拟器上。
3.1.2 在桌面上打开名为“start module tester”的测试软件，出现对话框(见图一)，按“OK”键进入光伏组件测试程序。
图一3.1.3 进入测试程序后会出现以下的界面：图二a)单击菜单“Production control”，出现一系列子菜单。
b)首先单击其子菜单“Load recipe”选择太阳模拟器的校准设置，每个用来校准模拟器的标准组件对应着与各自序列号相同的设置，校准太阳模拟器的时候请注意标准组件和校准设置的匹配。
C)其次单击子菜单“Optimise Ranges”，测试软件将自动优化测试范围。
d)再次单击子菜单“Intensity calibration”校准光强。
单击“Intensity calibration”后系统会给出提示“Please connect reference module ,then press<OK> ”。
这个时候请将标准组件连接到模拟器上，连接好后按“OK”按钮。
光强校准完成后，如果光强曲线的重叠性不好，可以再校准一次，直到满意为止。
e) 最后单击子菜单“Measure”进行测试，如果测试出功率在标准组件标定功率的（1±0.5%）之间，则校准完成，并将测试的结果记录到《太阳模拟器点检表》中。
3.1.4 单击子菜单“Measure”后系统将给出提示:“Production control:Automatic mode: YESManual mode: NO ”如选择自动操作按“YES”，如选择手动操作按“NO”，一般情况下选择自动操作。
2024年太阳光模拟器市场分析报告1. 引言太阳光模拟器是一种用于模拟太阳光的仪器，在太阳光能领域具有重要的应用价值。
本报告对太阳光模拟器市场进行了全面的分析，包括市场规模、竞争格局和发展趋势等方面的内容。
2. 市场规模太阳光模拟器市场规模的发展情况如下：2.1 市场现状据调查数据显示，太阳光模拟器市场在过去几年里保持了稳定的增长。
目前，全球市场规模已达到x亿元人民币，预计在未来几年内将进一步扩大。
2.2 区域分布太阳光模拟器市场主要分布在北美、欧洲和亚太地区。
其中，北美市场规模最大，占据全球市场的40%以上份额，欧洲市场紧随其后，亚太地区市场规模也在逐渐扩大。
2.3 市场驱动因素太阳光能产业的快速发展是太阳光模拟器市场增长的主要驱动因素。
随着太阳能技术的不断进步和应用的广泛推广，对太阳光模拟器的需求也在逐年增加。
3. 竞争格局太阳光模拟器市场的竞争格局主要由以下几个方面构成：3.1 主要厂商目前，太阳光模拟器市场的主要厂商包括ABC公司、XYZ公司和123公司等。
这些厂商在技术实力和市场份额方面具有较大优势，并且持续投入研发，提高产品的竞争力。
3.2 市场份额分布在太阳光模拟器市场中，ABC公司占据了30%的市场份额，XYZ公司和123公司分别占据了25%和20%的市场份额，其他厂商共占据了25%的市场份额。
3.3 竞争策略竞争激烈的太阳光模拟器市场，各家厂商通过不断创新和产品升级来提高竞争力。
同时，市场份额较大的企业也注重品牌建设和市场拓展，加强与客户的合作，提供更好的售后服务。
4. 发展趋势太阳光模拟器市场的发展趋势包括以下几个方面：4.1 技术进步随着科技的发展，太阳光模拟器的技术也在不断进步。
新的材料和制造工艺的应用使得太阳光模拟器的性能得到提高，进而满足更高要求的应用场景。
4.2 市场需求增加随着太阳能产业的快速发展，对太阳光模拟器的需求也在逐年增加。
特别是在太阳能电池研究、光伏组件测试和太阳能系统仿真领域，太阳光模拟器的市场需求将进一步增长。
稳态太阳光模拟器标准与系统介绍 依据IEC 60904-9与ASTM E927 国际标准所研发设计的AAA 级太阳能模拟器，用以测量太阳能电池效率，其光斑大小为5 cm x 5 cm 。
采光纤导光功能，可配合实验室需求，依据场所任意移动，并自由调整出光方向，便于应用各种领域，也可与手套箱结合。
可搭选配光强度调正光圈来做自动光强度变化量测。
模拟器搭配电表可量测0.1 mA ~ 1 A 电流值，适用于各式太阳能电池研究开发。
表一. 符合IEC 60904-9中 3A 等级模拟器的标准：IEC60904-9 characteristic 标准A 级范围 光焱SS-F5-3A 等级 光谱匹配度Spectral match0.75-1.25 A 照度不均匀度Non-uniformity of irradiance2% A 瞬时不稳定度Temporal instability 2% A光斑: 50 mm x 50 mm图2. 平行出光示意图图1. 向下出光示意图 系统架构示意图SS-F5-3A AAA50x50mm2Steady-State Solar Simulator 图3. 光谱匹配度：SS-F5-3A符合IEC60904-9 中AM1.5G 光谱Spectral Match之 A 级定义图4. 照度不均匀度：SS-F5-3A符合IEC 60904-9中Non-Uniformity of Irradiance之A级之定义 图5. 瞬时不稳定度：SS-F5-3A符合 IEC 60904-9中Temporal Instability 之A级定义SS-F5-3A AAA50x50mm2Steady-State Solar Simulator主要技术指标1. 照射面积50mm x50mm2. 光谱匹配度AM1.5G，<±15%，A级3. 辐射空间非均匀性<±2%，A级4. 时间非稳定性<±1%，A级5. 光纤导光功能均光系统与光源系统分离设计6. 灯源系统300 W氙灯光源带光学反射罩7. 光谱范围400 nm ~ 1100 nm8. 光强度照度可达1000 W/m2@AM1.5G (±l0% 灯泡功率控制)10 .其他关机延迟冷却系统LCD 触控显示控制: 具备灯泡使用时数/灯泡功率控制(±l0%)/光源shutter控制/并可程控稳定度优于1%的电源供应器主动式气冷散热系统，具备延迟散热功能具备光源shutter其他技术指标1. 标准电池 2 x 2 cm 照光面积标准lemon接口Pt sensor传感器2. IV 测试软件测试时钟延迟时间设定功能Quick-note功能Semi-log IV显示功能Reference Cell测量与修正Mismatch-factor IV修正功能3. 标准样品台四线夹具通道切换设计灯源支架高度可调4. 源表Keithley 2400源表5. 手套箱整合模块光路向上照射手套箱专用样品台6. 光强可调模块辐照光强0~100%可调弱光测量能力7. 密封样品盒全密封设计，防止样品衰减多段开关，标准BNC接口。

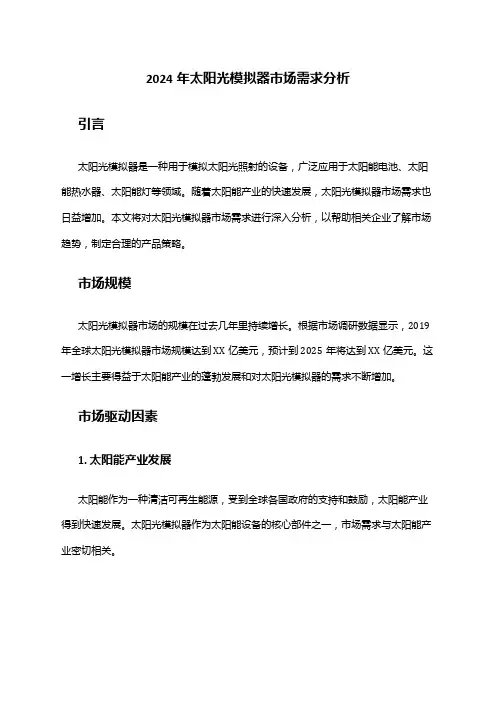

2024年太阳光模拟器市场需求分析引言太阳光模拟器是一种用于模拟太阳光照射的设备，广泛应用于太阳能电池、太阳能热水器、太阳能灯等领域。
随着太阳能产业的快速发展，太阳光模拟器市场需求也日益增加。
本文将对太阳光模拟器市场需求进行深入分析，以帮助相关企业了解市场趋势，制定合理的产品策略。
市场规模太阳光模拟器市场的规模在过去几年里持续增长。
根据市场调研数据显示，2019年全球太阳光模拟器市场规模达到XX亿美元，预计到2025年将达到XX亿美元。
这一增长主要得益于太阳能产业的蓬勃发展和对太阳光模拟器的需求不断增加。
市场驱动因素1. 太阳能产业发展太阳能作为一种清洁可再生能源，受到全球各国政府的支持和鼓励，太阳能产业得到快速发展。
太阳光模拟器作为太阳能设备的核心部件之一，市场需求与太阳能产业密切相关。
2. 太阳能设备研发和生产随着太阳能设备的研发和生产水平不断提高，对太阳光模拟器的需求也在增加。
越来越多的企业投入太阳能设备领域，需要使用太阳光模拟器进行产品测试和质量控制。
3. 太阳能设备市场竞争激烈太阳能设备市场竞争激烈，高质量的太阳光模拟器成为企业提高产品竞争力的重要手段之一。
因此，企业对太阳光模拟器的需求也在增加。
市场细分太阳光模拟器市场可以根据不同的应用领域进行细分。
目前主要的市场细分包括：1. 太阳能电池 2. 太阳能热水器 3. 太阳能灯 4. 其他太阳能设备市场前景1. 太阳能电池市场太阳能电池作为太阳能设备的核心组成部分，目前市场需求较大。
随着全球对可再生能源的重视度不断提高，太阳能电池市场有望继续保持快速增长。
2. 太阳能热水器市场太阳能热水器作为家用太阳能设备的典型代表，受到了广泛的关注和应用。
太阳光模拟器在太阳能热水器市场中的需求主要集中在产品研发和质量控制方面。
3. 太阳能灯市场太阳能灯是一种以太阳能发电为能源的照明设备，具有节能环保、安装便捷等优势。
随着对环境保护意识的增强和太阳能技术的进一步成熟，太阳能灯市场有望迎来更大的发展空间。
太阳光模拟器工作原理
太阳光模拟器是一种用于模拟太阳光辐射的设备，通常用于太阳能电池、太阳能热能装置等太阳能设备的性能测试和研究。
太阳光模拟器的工作原理主要包括以下几个步骤：
1. 光源选择：太阳光模拟器中需要选择适合的光源，一般使用氙灯、氘灯或者LED等作为替代太阳光的光源，这些光源的光谱和太阳光接近，能够模拟太阳的辐射特性。
2. 光束整形：光源发出的光束需要经过整形系统进行整形，使其成为平行光束或者聚焦光束，以便在后续的实验中使用。
3. 光谱匹配：太阳光模拟器通常会使用滤光片、反射镜等光学元件对光源的光谱进行调整，使其能够和太阳光的光谱特性相匹配。
4. 辐射强度控制：太阳光模拟器需要能够控制模拟太阳辐射的强度，通常通过调整光源的亮度、过滤器的透光率等方式来实现。
5. 光束分配和聚焦：模拟器通常会将光束分成多个并通过聚焦透镜进行聚焦，以便在实验过程中提供均匀的光照。
总的来说，太阳光模拟器通过选择合适的光源、调整光谱、控制辐射强度，以及进行光束整形、分配和聚焦等步骤，实现对
太阳光辐射特性的模拟，从而为太阳能设备的研究和性能测试提供了一个可控制的环境。
太阳模拟器测试原理
载，软件系统。
太阳模拟器并不仅仅是一个模拟太阳光的光源，它还包括了一整套的测试系统。
太阳电池是一种非线性元件，在电池/组件的性能进行测试时，一般通过测试一整条IV曲线来判断
太阳电池的性能。
当前业界主要使用电子负载代替真实负载进行IV曲线的测试。
对于脉冲式太阳模拟器，它仅有数十毫秒甚至几毫秒的亚稳态恒定光强，要在如此短的时间内完成整条IV曲线的测试，这要求使用快速电子负载。
当前太阳电池电流电压特性曲线的测试普遍采用四线制的接法，它可以消除接触电阻的影响。
为了得到精确的IV曲线，在电流采样时普遍采用多点采用，不同厂家的模拟器采样点数从几百点到上万点，当采样点数很大时，这就要求有更高位的A/D转换模块，业界目前普遍采用10位到16位的AD转换器件。
软件系统是人机交换的窗口，一个良好的系统一定要有一个良好的软件和其相匹配。
对于太阳模拟器的测试模块必然也要有一个软件系统，它主要起到两个作用：一是系统控制；二是A/D采集信息的处理和分析。
系统控制方面，软件系统要做到控制的便捷化、自动化，以减少人对仪器的直接操作。
数据的分析与处理方面，首先是通过数据拟合出一条IV曲线，并通过这些数据给出太阳电池的相关参数，比如开路电压、短路电流、最大功率等信息，并且通过合适的算法给出串联电阻，并联电阻等信息。
由于LABVIEW软件具有良好的控制功能，并且自带很多优秀的算法模块，因此当前业界普遍采用这一软件搭建测试系统软件。
太阳光模拟器设备安全操作规定1. 前言太阳光模拟器设备是一种实验研究中经常使用的设备。
它能够模拟出太阳光下的环境，用于测试和评价各种材料和设备的性能。
但是，如果不遵循正确的安全操作规定，使用太阳光模拟器设备时可能会发生意外，给人身和财产造成损害。
因此，实验人员需要严格遵守操作规定，确保安全使用太阳光模拟器设备。
2. 操作规定2.1 设备的安装和维护•太阳光模拟器设备必须安装在平稳的地面上，并进行固定，以确保不会因震动和移动而出现安全问题。
•设备必须接地，并符合电气安装标准，以确保人身安全及设备稳定运行。
•设备必须定期进行维护，保持设备的性能和稳定性，不可擅自拆卸和更改，以免影响设备操作。
2.2 设备的操作•在操作前，应了解太阳光模拟器设备的基本操作原理和安全要求，并遵循设备操作手册中给出的安全操作规定。
•操作时，必须正确设置设备的工作参数和模式，确保设备能够正常工作。
•太阳光模拟器设备有明显的安全警告标志，操作时必须严格遵守标志提示，不得擅自更改设备设置、绕过安全警示，避免引起意外。
•操作人员必须在安全门内操作，注意安全防护帘是否已经关闭，接近太阳光模拟器设备时，必须穿着适合的个人防护装备。
•操作人员必须在整个操作过程中关注设备运行状态，如出现异常情况，应立即停机检查。
•操作完成后，应恰当关闭设备并进行设备清理和维护，以确保设备的性能和使用寿命。
2.3 废弃设备的处理•太阳光模拟器设备在到达设备寿命时，应根据国家法律法规和规定进行废弃设备的处理，不可随意丢弃或私自处理。
•废弃设备中的有害元素和材料应按照环保要求适当处理，保护环境。
3. 操作要点•在操作前，需要通过培训和考试，获得正确操作太阳光模拟器设备的资格。
•在设备操作过程中，需要不断了解和学习新的操作方法和经验，并努力提高操作技能，避免由于操作不当而导致意外发生。
•为确保人员的生命安全及财产安全，应加强太阳光模拟器设备的维护和检修，对设备进行定期检测、测试和保养，确保设备在良好状态下运行。
2024年太阳光模拟器市场发展现状引言太阳光模拟器是一种用于模拟太阳光照条件的设备，广泛应用于太阳能电池、光伏材料等领域的研究和测试。
随着太阳能产业的快速发展，太阳光模拟器市场也日益壮大。
本文将对太阳光模拟器市场的发展现状进行深入分析。
市场规模与增长趋势太阳光模拟器市场在过去几年呈现出持续增长的趋势。
据市场研究机构的数据显示，全球太阳光模拟器市场规模在2019年达到了XX亿美元，预计未来几年将保持强劲的增长态势。
太阳光模拟器市场的增长主要受到太阳能产业的推动，随着太阳能电池的普及和需求增加，太阳光模拟器市场也将得到进一步发展。
市场驱动因素1. 太阳能产业的快速增长太阳光模拟器市场的发展与太阳能产业密切相关。
太阳能产业在过去几年呈现出快速增长的态势，太阳光模拟器作为太阳能研究和测试的重要设备，受到了太阳能产业的推动。
随着全球范围内太阳能装机容量的增加，太阳光模拟器市场也将得到进一步发展。
2. 技术进步和创新太阳光模拟器市场的发展也得益于技术的不断进步和创新。
随着科学技术的发展，太阳光模拟器的性能、精度和稳定性不断提升，满足了太阳能研究和测试的需求。
同时，新技术的出现也为太阳光模拟器市场带来了更多的发展机遇，如新型材料的应用、光谱调节等技术的创新。
市场前景与挑战太阳光模拟器市场具有良好的发展前景，但同时也面临一些挑战。
市场前景太阳光模拟器市场前景乐观。
首先，太阳能产业的长期发展趋势促使太阳光模拟器市场得到持续的需求。
其次，新兴市场的快速崛起为太阳光模拟器市场提供了更多的机遇。
例如，亚洲地区的太阳能产业发展较快，为太阳光模拟器市场的扩大提供了良好的商机。
市场挑战太阳光模拟器市场面临一些挑战。
首先，市场竞争激烈。
随着市场规模的扩大，各家企业的竞争也日益激烈，产品同质化现象较为突出，企业需要不断创新和提升产品性能，以保持竞争优势。
其次，技术壁垒较高。
太阳光模拟器的研发和制造需要较高的技术水平和专业知识，企业需要加大研发投入，提升自身技术实力。
太阳能模拟器原理
太阳能模拟器是一种用来模拟太阳光照射条件的设备，其原理是通过模拟太阳的光谱和辐照度来提供人工光源。
太阳能模拟器通常由以下几个部分组成：光源、滤光器、反射镜和控制系统。
1. 光源：太阳能模拟器的光源通常使用弧光灯、LED或者氙气灯等。
这些光源的发光特性可以调整，以模拟不同太阳光的波长和强度。
2. 滤光器：太阳能模拟器的滤光器用来调整光源发出的光谱，以使其尽可能接近太阳光的光谱分布。
滤光器可以选择性地吸收或透射光的不同波长，以达到预定的光谱要求。
3. 反射镜：反射镜用来集中光源发出的光线，使其能够均匀地照射到需要测试的太阳能设备上。
反射镜的形状和角度经过精确设计，以确保光线的聚焦和均匀性。
4. 控制系统：太阳能模拟器的控制系统用来控制光源的发光特性，例如光谱、辐照度和发光角度等。
通过精确控制，可以实现不同光照条件下的模拟。
太阳能模拟器的原理是通过控制光源的光谱和辐照度，使其能够模拟太阳光的光谱和辐照度。
这样，可以在室内环境下对太阳能设备进行性能测试和研究，而不受天气、季节和地理位置
等因素的影响。
同时，太阳能模拟器的使用还可以提高测试的可重复性和准确性。
