铅酸蓄电池充电器原理与构造

铅酸蓄电池工作原理铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源、太阳能系统等领域。

它的工作原理基于化学反应，通过将化学能转化为电能来实现能量的储存和释放。

一、铅酸蓄电池的结构铅酸蓄电池由正极板、负极板、电解液和隔板等组成。

正极板通常由铅二氧化物（PbO2）制成，负极板由纯铅（Pb）制成。

电解液是硫酸溶液，起到导电和反应媒介的作用。

隔板用于隔离正负极板，防止短路。

二、充电过程1. 正极反应：在充电过程中，正极板上的PbO2与电解液中的H2SO4反应，产生PbSO4、H2O和电子。

反应方程式如下：PbO2 + H2SO4 + 2H+ + 2e- → PbSO4 + 2H2O2. 负极反应：同时，负极板上的纯铅与电解液中的H2SO4反应，生成PbSO4和电子。

反应方程式如下：Pb + H2SO4 → PbSO4 + 2H+ + 2e-3. 充电过程：在充电过程中，外部电源提供直流电，正极板通过电子流从负极板流向外部电源，电子流的方向与充电电流方向相反。

这样，正极板上的PbO2逐渐转化为PbSO4，负极板上的纯铅逐渐转化为PbSO4。

同时，电解液中的H2SO4逐渐减少。

三、放电过程1. 正极反应：在放电过程中，正极板上的PbSO4与电解液中的H2SO4反应，生成PbO2、H2SO4和电子。

反应方程式如下：PbSO4 + 2H+ + 2e- → PbO2 + H2SO42. 负极反应：同时，负极板上的PbSO4与电解液中的H2SO4反应，生成纯铅和电子。

反应方程式如下：PbSO4 + 2H+ + 2e- → Pb + H2SO43. 放电过程：在放电过程中，铅酸蓄电池内部的化学能被转化为电能，正极板上的PbSO4逐渐转化为PbO2，负极板上的PbSO4逐渐转化为纯铅。

同时，电解液中的H2SO4逐渐增加。

四、总结铅酸蓄电池的工作原理是通过正极和负极之间的化学反应来储存和释放能量。

在充电过程中，化学能转化为电能，正极板上的PbO2逐渐转化为PbSO4，负极板上的纯铅逐渐转化为PbSO4。

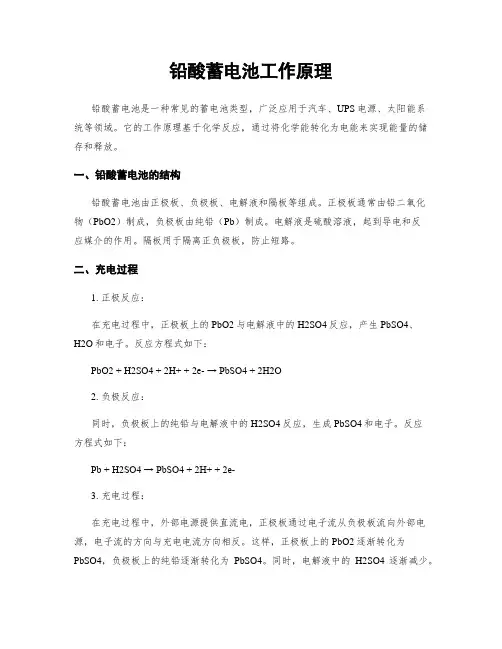

铅酸蓄电池工作原理铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源、太阳能系统等领域。

它的工作原理基于化学反应和电化学原理，通过将化学能转化为电能来实现能量的存储和释放。

一、铅酸蓄电池的组成结构铅酸蓄电池由正极、负极、电解液和隔板组成。

1. 正极：正极由铅二氧化物（PbO2）制成，是电池的正极活性物质，也称为正极板。

2. 负极：负极由纯铅（Pb）制成，是电池的负极活性物质，也称为负极板。

3. 电解液：电解液是铅酸溶液，主要由硫酸（H2SO4）和蒸馏水（H2O）组成。

4. 隔板：隔板是正极和负极之间的隔离层，通常由塑料材料制成，用于防止正负极直接接触。

二、铅酸蓄电池的充放电过程1. 充电过程：当铅酸蓄电池处于充电状态时，外部电源施加正向电压，使电池内部发生化学反应。

正极上的铅二氧化物（PbO2）被还原成二价铅（Pb2+），负极上的纯铅（Pb）被氧化成四价铅（Pb4+）。

同时，电解液中的硫酸（H2SO4）被电解成氧气（O2）和水（H2O）。

这些化学反应导致电池内部产生电流，将电能储存到电池中。

2. 放电过程：当铅酸蓄电池需要释放储存的电能时，电池内部的化学反应反转。

正极上的二价铅（Pb2+）被氧化成四价铅（Pb4+），负极上的四价铅（Pb4+）被还原成纯铅（Pb）。

同时，电解液中的水（H2O）被还原成氢气（H2），产生电流供应外部电路使用。

三、铅酸蓄电池的工作特性1. 电压特性：铅酸蓄电池的标称电压为2V，但实际工作电压略高于2V。

充电时，电池电压逐渐升高，直到达到充电截止电压；放电时，电池电压逐渐降低，直到达到放电截止电压。

在正常工作范围内，铅酸蓄电池的电压变化较为稳定。

2. 容量特性：铅酸蓄电池的容量表示电池可以储存和释放的电荷量。

容量通常以安时（Ah）为单位，表示电池在放电过程中连续供应电流的时间。

铅酸蓄电池的容量与其大小、质量和化学成分有关。

3. 自放电特性：铅酸蓄电池具有一定的自放电特性，即即使在未连接负载的情况下，电池内部的化学反应仍会导致电能的损失。

蓄电池充电器的工作原理蓄电池充电器是一种常见的电子设备，它被广泛用于给电池充电，使电池能够储存和释放电能。

蓄电池充电器的工作原理涉及到电流、电压和电化学反应等方面的知识。

下面将详细介绍蓄电池充电器的工作原理，并分点进行解析。

1. 电流和电压蓄电池充电器的工作原理涉及到电流和电压的概念。

电流是指电子在电路中的流动，用安培（A）表示。

电压是指电荷在电路中移动时克服电阻的能力，用伏特（V）表示。

2. 充电器的输入和输出蓄电池充电器通常有输入端和输出端。

输入端连接到电源，输出端连接到蓄电池。

输入端的电源提供电能，输出端将电能传输给蓄电池。

3. 充电器的变压器充电器内部通常含有一个变压器。

变压器可以将输入端的电压转换为适合蓄电池充电的电压。

变压器是一个电感器，通过改变线圈的匝数来改变电压。

4. 整流器蓄电池充电器还包含一个整流器。

整流器将交流电转换为直流电。

充电器一般采用二极管整流器，它能够使电流只能单向通过。

5. 电流控制蓄电池充电器中通常还有一个电流控制器。

电流控制器可以控制输出端传输到蓄电池的电流。

通过调整电流的大小，充电器可以根据不同需要的电池进行充电。

6. 充电的电化学反应当蓄电池进行充电时，内部发生着一种电化学反应。

具体来说，正极上的化学物质被氧化，负极上的化学物质被还原。

这样，电荷在蓄电池的正负极之间进行转移，实现了电能的储存。

7. 充电器的安全措施蓄电池充电器为了保证使用的安全，通常还包含一些安全措施。

例如，充电器内部会有过流保护、过压保护和过温保护等装置，以避免电池过度充电、充电过程中产生的过高电压或温度。

综上所述，蓄电池充电器的工作原理涉及到电流、电压、电化学反应和安全措施等方面的知识。

电流和电压是充电器工作的基础，而变压器和整流器则起到了转换电压和控制电流的作用。

充电器的工作过程实际上是通过电化学反应来实现电能的储存和释放。

同时，充电器还通过安全措施来保护电池和用户的安全。

普通三段式充电器原理普通三段式铅酸蓄电池充电器，充电过程如下：①恒流充电阶段，充电器充电电流保持恒定，充入电量快速增加，电池电压上升；②恒压充电阶段，充电器充电电压保持恒定，充入电量继续增加，电池电压缓慢上升，充电电流下降；③蓄电池充满，充电电流下降到低于浮充转换电流，充电器充电电压降低到浮充电压；④浮充充电阶段，充电器充电电压保持为浮充电压；第一个重要参数是涓流阶段的低恒压值，第二个重要参数是第二阶段的高恒压值，第三个重要参数是转换电流。

这三个重要参数与电池数目有关，与电池的容量Ah 有关，与温度有关，与电池种类有关。

为了方便大家记忆，下面以最常见的电动自行车（三块12V串联的10Ah电池）所用的三段式充电器为例简单介绍一下：首先讨论涓流阶段的低恒压值，参考电压为42.5V左右。

此值高将使电池失水，容易使电池发热变形；此值低不利于电池充足电。

此值在南方要低于41.5V；胶体电池要低于41.5V，如在南方还要低一点儿。

这个参数是相对严格的，不可以大于参考值。

其次讨论第二阶段的高恒压值，参考电压为44.5V左右。

此值高有利于快速充足电，但是容易使电池失水，充电后期电流下不来，结果使电池发热变形；此值低不利于电池快速充足电，有利于向涓流阶段转换。

这个值虽然没有第一个值那样严格，但是也不要过高。

最后讨论转换电流，参考电流为300毫安左右。

此值高有利于电池寿命，不容易发热变形，但不利于电池快速充足电；此值低（对外行）有利于充足电，但是由于较长时间高电压充电，容易使电池失水，使电池发热变形。

特别个别电池出现问题时，充电电流降不到转折电流以下时，会连累好电池也被充坏。

给出的参考值有一定范围，正负50毫安甚至100毫安都是允许的，但是不允许小于200毫安。

目前，市场上出现了很多高恒压值为46.5V、低恒压值为41.5V、转折电流大于500毫安的反激式廉价充电器。

如果是四块12V电池的充电器即48V充电器，前两个参数为前述电压参考值除以三乘以四。

铅酸电池的构造及工作原理
一、铅酸电池概述
铅酸电池是一种常见的可充电电池，主要由正极板、负极板、电解液和隔膜等部分组成。

其正极板通常由铅和二氧化铅组成，负极板由海绵状铅制成，电解液则是硫酸溶液。

铅酸电池的工作原理基于电化学反应，通过铅和硫酸的反应产生电流。

二、铅酸电池的构造
1. 正极板：正极板是铅酸电池中的阳极，由铅和二氧化铅组成。

正极板上的二氧化铅是电池中的活性物质，能够吸收并释放电子，产生电流。

2. 负极板：负极板是铅酸电池中的阴极，由海绵状铅制成。

在充电过程中，负极板上的铅转化为硫酸铅，释放出电子。

3. 电解液：电解液是硫酸溶液，作为离子传输的媒介，使电子和离子能够在电池内部流动。

4. 隔膜：隔膜的作用是隔离正极板和负极板，防止短路。

同时，它允许离子通过，但阻止电子的传输。

三、铅酸电池的工作原理
铅酸电池的工作原理可以分为充电和放电两个过程。

1. 充电过程：在充电过程中，正极板上的二氧化铅被还原成铅离子，进入电解液。

同时，负极板上的海绵状铅被氧化成为硫酸铅，电子从负极板经过外电路流向正极板。

这个过程需要外部电源提供能量。

2. 放电过程：在放电过程中，正极板上的铅离子和硫酸根离子反应生成二氧化铅，同时释放出电子。

电子经过外电路流向负极板，负极板上的硫酸铅被还原成海绵状铅。

这个过程释放出能量，可以供给外部设备使用。

总的来说，铅酸电池的工作原理是通过电化学反应将化学能转化为电能。

这种反应是可逆的，因此铅酸电池可以进行充电和放电。

铅酸蓄电池的工作原理铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源等领域。

它的工作原理主要是通过化学反应来实现电能的储存和释放。

首先，我们来看一下铅酸蓄电池的结构。

铅酸蓄电池由正极板、负极板、电解液和外壳组成。

正极板由铅二氧化物制成，负极板由纯铅制成，电解液是稀硫酸溶液。

正极板、负极板和电解液分别构成了铅酸蓄电池的正极、负极和电解质系统。

当铅酸蓄电池充电时，外部电源提供电能，使得正极板上的铅二氧化物转化为氧化铅，负极板上的纯铅转化为二氧化铅。

同时，电解液中的硫酸根离子也参与了化学反应，使得电解液中的水分解成氧气和氢气。

这个过程是一个可逆的化学反应，电能被储存在铅酸蓄电池中。

当需要使用铅酸蓄电池释放电能时，电池内部的化学反应就会发生逆转。

正极板上的氧化铅再次转化为铅二氧化物，负极板上的二氧化铅再次转化为纯铅。

同时，电解液中的水也重新生成硫酸根离子。

这个过程释放出储存的电能，供给外部负载使用。

铅酸蓄电池的工作原理可以用一个简单的化学方程式来表示：在充电时：PbO2 + Pb + 2H2SO4 → 2PbSO4 + 2H2O。

在放电时：2PbSO4 + 2H2O → PbO2 + Pb + 2H2SO4。

通过这些化学反应，铅酸蓄电池实现了电能的储存和释放。

它具有储能密度高、成本低、使用方便等优点，因此在各种场合得到了广泛的应用。

总结一下，铅酸蓄电池的工作原理是通过化学反应来实现电能的储存和释放。

在充电时，外部电源提供电能，使得化学物质发生变化并储存电能；在放电时，储存的电能被释放出来，供给外部负载使用。

铅酸蓄电池因其简单可靠、成本低廉等特点，在汽车、UPS电源等领域得到了广泛应用。

铅酸蓄电池充电原理
铅酸蓄电池充电原理是利用直流电源将电流通过电解液中的铅酸电解质，并在正极板上沉积铅酸铅。

充电的过程可以分为三个步骤：溶解、扩散和沉积。

首先，在充电开始时，正极板和负极板上的铅酸全部溶解在电解液中。

此时，正极板上的铅酸是铅酸二钾（PbSO4），负极
板上的铅酸是铅酸二铅（PbSO4）。

同时，电解液中的硫酸
（H2SO4）分解为H+和SO4-，并与铅酸形成较稳定的溶解态。

接着，在电流的作用下，正极板上的铅酸正离子（Pb2+）和
负极板上的铅酸负离子（SO4-）开始扩散到电解液中。

正离
子向负极板扩散，负离子向正极板扩散。

这个过程被称为电离迁移。

最后，在正负极板上的铅酸离子到达电解液和电极的交界处后，它们会在极板表面催化还原成固体的铅酸铅。

这个过程也被称为沉积。

正极板上的铅酸正离子还原成铅酸铅，负极板上的铅酸负离子还原成铅。

这样，正极板和负极板上会逐渐生成固体的铅酸铅，并且电池会随之充电。

总的来说，铅酸蓄电池充电过程是将电流通过电解液使其电离迁移，然后在正负极板上沉积成固体的铅酸铅。

这个过程可以通过外部直流电源实现。

铅酸蓄电池的工作原理铅酸蓄电池是一种常见的电化学储能设备，广泛应用于汽车、UPS电源、太阳能储能系统等领域。

它的工作原理基于电化学反应，通过将化学能转化为电能来实现能量的存储和释放。

一、铅酸蓄电池的结构铅酸蓄电池由正极板、负极板、电解液和隔膜组成。

正极板通常由铅二氧化物（PbO2）制成，负极板由纯铅（Pb）制成。

电解液是硫酸溶液，起到导电和电化学反应的媒介作用。

隔膜用于隔离正负极板，防止短路。

二、充电过程1. 正极反应：在充电过程中，正极板上的PbO2与电解液中的H2SO4发生反应，生成PbSO4、H2O和O2。

PbO2 + H2SO4 → PbSO4 + H2O + O2↑2. 负极反应：负极板上的纯铅与电解液中的H2SO4发生反应，生成PbSO4和H2。

Pb + H2SO4 → PbSO4 + H2↑3. 总反应：整个充电过程可以表示为：PbO2 + Pb + 2H2SO4 → 2PbSO4 + 2H2O + O2↑三、放电过程1. 正极反应：在放电过程中，正极板上的PbO2与电解液中的H2SO4反应，生成PbSO4、H2O和O2。

PbO2 + H2SO4 → PbSO4 + H2O + O2↑2. 负极反应：负极板上的纯铅与电解液中的H2SO4反应，生成PbSO4和H2。

Pb + H2SO4 → PbSO4 + H2↑3. 总反应：整个放电过程可以表示为：PbO2 + Pb + 2H2SO4 → 2PbSO4 + 2H2O + O2↑四、工作原理解析在充电过程中，化学能转化为电能，同时将正极板上的PbO2还原为PbSO4，负极板上的纯铅还原为PbSO4。

这个过程是可逆的，可以进行多次充放电循环。

在放电过程中，正极板上的PbSO4被氧化为PbO2，负极板上的PbSO4被还原为纯铅。

这个过程是不可逆的，一次放电后，正极板和负极板上的活性物质都会逐渐减少，蓄电池的容量会下降。

铅酸蓄电池的工作原理可以通过以下几个方面来解释：1. 化学反应：充电过程中，正极板和负极板上的活性物质发生化学反应，释放出电子和离子，形成电流。

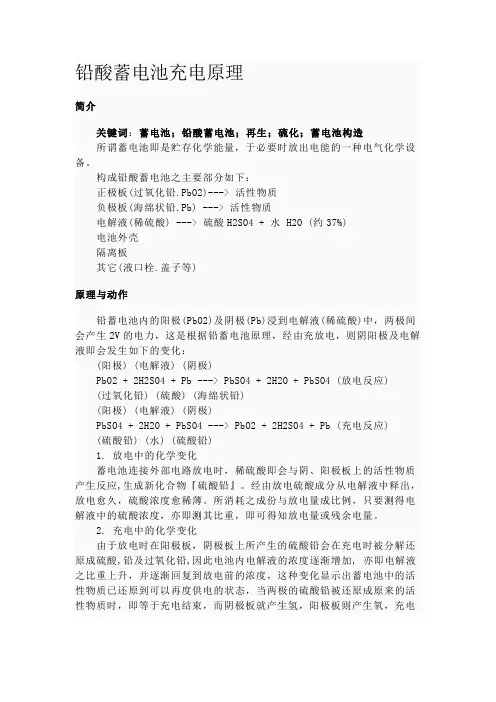

铅酸蓄电池充电原理简介关键词：蓄电池；铅酸蓄电池；再生；硫化；蓄电池构造所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备。

构成铅酸蓄电池之主要部分如下：正极板(过氧化铅.PbO2)---> 活性物质负极板(海绵状铅.Pb) ---> 活性物质电解液(稀硫酸) ---> 硫酸H2SO4 + 水 H2O (约37%)电池外壳隔离板其它(液口栓.盖子等)原理与动作铅蓄电池内的阳极(PbO2)及阴极(Pb)浸到电解液(稀硫酸)中，两极间会产生2V的电力，这是根据铅蓄电池原理，经由充放电，则阴阳极及电解液即会发生如下的变化：(阳极) (电解液) (阴极)PbO2 + 2H2SO4 + Pb ---> PbSO4 + 2H2O + PbSO4 (放电反应)(过氧化铅) (硫酸) (海绵状铅)(阳极) (电解液) (阴极)PbSO4 + 2H2O + PbSO4 ---> PbO2 + 2H2SO4 + Pb (充电反应)(硫酸铅) (水) (硫酸铅)1. 放电中的化学变化蓄电池连接外部电路放电时，稀硫酸即会与阴、阳极板上的活性物质产生反应,生成新化合物『硫酸铅』。

经由放电硫酸成分从电解液中释出，放电愈久，硫酸浓度愈稀薄。

所消耗之成份与放电量成比例，只要测得电解液中的硫酸浓度，亦即测其比重，即可得知放电量或残余电量。

2. 充电中的化学变化由于放电时在阳极板，阴极板上所产生的硫酸铅会在充电时被分解还原成硫酸,铅及过氧化铅,因此电池内电解液的浓度逐渐增加, 亦即电解液之比重上升，并逐渐回复到放电前的浓度，这种变化显示出蓄电池中的活性物质已还原到可以再度供电的状态，当两极的硫酸铅被还原成原来的活性物质时，即等于充电结束，而阴极板就产生氢，阳极板则产生氧，充电到最后阶段时，电流几乎都用在水的电解，因而电解液会减少，此时应以纯水补充之。

蓄电池的构造电动车用蓄电池,必须具备以下条件:◎ 高性能◎ 耐震.耐冲击◎ 寿命长◎ 保养容易由于玻璃纤维管式铅蓄电池是累积多次实验结果而制成，故具有多项优点。
