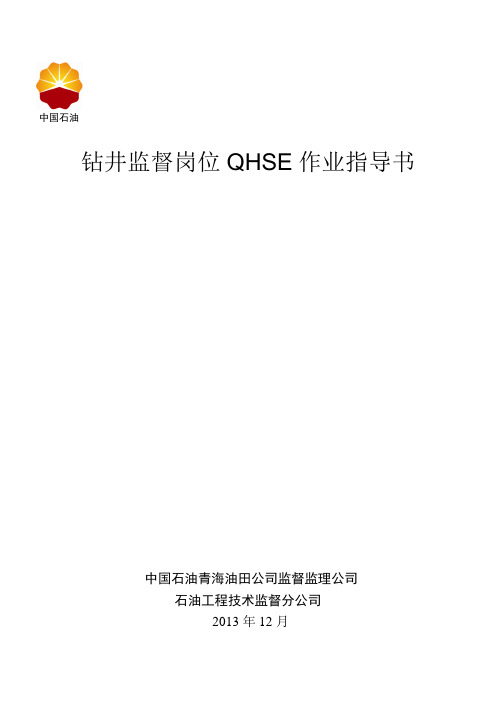

钻井监督岗位QHSE 作业指导书中国石油青海油田公司监督监理公司石油工程技术监督分公司2013年12月中国石油QB文件编码： QHJD/ZZ-C/0-05-03钻井监督岗位QHSE 作业指导书编 制：李生德审 核：刘丰华批 准：刘丰华受 控 号：2013年 12 月31 日发布 2014年1 月1 日实施中国石油青海油田分公司监督监理公司发布中国石油目录1钻井监督岗岗位简介 (1)1.1 简介 (1)1.2 钻井监督岗工作流程图 (1)1.3 钻井监督工作步骤及要求 (3)2钻井监督职责 (19)2.1 钻井监督QHSE职责 (19)2.2 钻井监督职责 (19)3岗位风险 (21)4岗位条件与规定 (26)4.1 岗位条件 (26)4.2 岗位规定 (26)5相关记录 (28)6 附件附件1：钻机项目检查及要求附件2：开钻前健康安全与环境管理检查表附件3：QHSE岗位现场检查表1钻井监督岗岗位简介1.1简介钻井监督是油田公司派驻钻井作业现场的全权代表，是石油工程技术监督分公司所设立的现场监督岗位，按照钻井设计和相关规范标准，对钻井工程施工进行全过程监督，以保证勘探开发钻井项目达到质量控制标准、安全控制以及资料管理，协助各施工单位和建设单位做好各施工环节的协调和衔接工作，确保施工的正常运行和施工项目的工程质量。
1.2钻井监督岗工作流程1要求1.3.1 接受任务依据勘探开发运行情况，接受工程项目监督任务。
1.3.2 编写监督项目监督计划书项目监督在接到任务后，要认真研究钻井地质设计、钻井工程设计、相关的技术规范和标准及工程承包合同等，全面掌握设计中的技术、质量和进度要求，熟悉区域及邻井钻井情况，确定所钻井监督工作的重点和技术指标，编写监督项目监督计划书。
监督计划书的主要内容：1)工程概况。
2) 监督原则、目标及范围。
3) 监督依据、重点和难点、工序和重点环节的监督内容等。
1.3.3 监督计划书报项目总监审核监督项目监督计划书报石油工程技术监督分公司钻井专业总监审核。
钻井监督指南1. 简介钻井监督是指在油气田钻井作业过程中，对钻井工程进行全面监督和管理的工作。
钻井监督需要掌握一定的专业知识和技能，以确保钻井作业的安全、高效和质量可靠。
本指南旨在提供一些钻井监督的基本原则和指导，以帮助钻井监督人员更好地开展工作。
2. 钻井监督的职责钻井监督人员在钻井作业中承担着以下职责：•监督钻井作业的遵守安全规范和操作规程；•监督钻井设备和作业工艺的合理使用；•监督钻井井眼和井筒的质量；•监督钻井液、钻井工具和井下设备的使用；•监督钻井作业中的环境保护工作；•监督钻井作业的进度安排和质量控制；•监督钻井作业的数据记录和报告撰写。
3. 钻井监督的技能要求钻井监督人员需要具备以下技能要求：3.1 钻井技术知识钻井监督人员需要熟悉钻井工艺流程、钻井液系统、钻井工具和设备等方面的知识。
了解不同地质条件下的钻井方案选择和井眼质量控制方法，能够解决钻井作业中出现的技术问题。
3.2 安全意识钻井作业是一项高危的工作，钻井监督人员需要具备较强的安全意识。
熟悉钻井作业中的安全规范和操作规程，能够识别和解决安全风险，确保钻井作业的安全进行。
3.3 沟通与协调能力钻井监督人员需要与钻井队伍、地质、测井、岩心等其他相关工作人员进行良好的沟通与协调。
能够准确传达工作要求、交流问题，解决人员之间的合作难题，确保钻井作业的顺利进行。
3.4 数据分析和报告撰写能力钻井监督人员需要熟悉钻井作业中的数据采集和分析方法，能够根据实际情况撰写钻井作业的监督报告。
通过对数据的分析和报告的撰写，为钻井作业提供科学依据。
4. 钻井监督的注意事项在进行钻井监督工作时，需要注意以下事项：•检查和核实钻井设备和工具的合法有效性；•确保钻井作业符合相关法律法规和技术标准；•监视钻井液系统的稳定性和性能；•定期检查井筒质量、井眼尺寸和井壁稳定状况；•检查井下设备是否正常运行和及时进行维护；•监管环境保护措施的实施情况；•监督钻井作业的效率和品质；•及时记录钻井作业的数据并准确撰写监控报告。
中国石油天然气股份有限公司钻井监督与地质监督工作指南石油青监理[2002]108号第一章总则第一条为建立和完善勘探开发钻井监督管理体系，规范和明确钻井工程监督（简称“钻井监督”）与钻井地质监督（简称“地质监督”）岗位职责。
根据《中油股份公司勘探与生产工程监督管理办法(试行)》特制定本指南。
第二条本指南主要对监督的岗位职责、工作内容及范围进行进一步明确规范，有关工程监督的管理按照油勘字[2002]28号文件（《中油股份公司勘探与生产工程监督管理办法(试行)》）执行。
第三条监督是油田公司（以下简称“甲方”）派驻现场的代表，各甲方单位根据工作需要可设总监、副总监、监督及副监督等工作岗位。
第四条监督依照中国石油天然气股份有限公司制定的有关技术标准、规范或规定、设计以及服务合同对服务公司（以下简称“乙方”）进行全过程监督或阶段监督，负责对施工质量、工程进度、安全措施等实施监督，协调解决各施工环节中出现的问题，并严格按HSE的标准组织生产运行。
第二章地质监督岗位职责第五条地质总监岗位职责1. 负责日常地质录井生产、技术管理工作，掌握生产动态和地质监督的日常管理。
2. 负责协调工程作业过程中各乙方单位之间需要配合的工作。
3. 负责了解国内外录井技术的发展动向，掌握先进的录井技术和录井设备的应用。
4. 负责掌握生产动态，解决生产中出现的重大问题。
5. 认真贯彻执行股份公司有关录井、安全、环保等方面的规定、标准和条例。
第六条地质监督岗位职责1. 代表甲方执行录井合同，全面负责施工井的录井资料质量控制并定时汇报生产动态。
2. 按钻井地质设计监督作业实施，确保地质任务的完成。
3. 执行地质设计过程中，需修改设计的，应正式请示，征得甲方同意后方可按程序修改、实施并记录在案。
4. 负责对录井作业人员、设备、录井质量及所提交的资料进行检查、验收。
5. 负责及时进行地层对比，并根据相关资料卡准取心层位和落实油气显示，严把资料质量关。
第四章钻井篇场布置图检查监督项点一、巡回检查监督路线：1.值班房1.1钻井队资质1.2工程、地质、油藏设计1.3人员取证1.4设备校检存档1.5应急预案1.6应急演练记录1.7施工大表2.砂样台2.1砂样台的位置2.2砂样台的布置2.3砂样的清洁度2.4砂样的摆放和标签3.录井房3.1人员资质3.2地质早报3.2.1目前所钻层位3.2.2岩性解释3.2.3油气显示3.3钻杆、套管等入井工具记录3.4录井仪器工作状态3.5计量器具3.5.1计量设备的校检3.5.2计量设备状态4.振动筛4.1振动筛网完好程度4.2振动筛是否满足除屑要求4.2.1筛网目数4.2.2振动筛运转台数4.3钻井液颜色、流态和气味4.4岩屑取样口是否满足连续取样要求4.5硫化氢检测设备工作情况4.6电机接地线4.7安全标志5.坐岗房5.1泥浆设计大表5.2坐岗记录5.3值班干部坐岗情况5.4便携式硫化氢检测仪配备情况5.5钻井液灌浆记录5.6钻井液性能检测设备5.6.1密度仪5.6.2马氏粘度漏斗5.6.3六速旋转粘度计5.6.4钻井液滤失量测定仪5.6钻井液班报表5.7灌注钻井液灌注及计量装置5.8洗眼台6.钻井液循环罐6.1钻井液搅拌设备6.2液位显示报警仪6.3电机接地线7.固控设备7.1除砂器、离心机的工作状态7.2电机接地线8.重钻井液储备8.1重钻井液储备数量8.2重钻井液性能8.3重钻井液搅拌情况8.4电机接地线9.混合漏斗9.1工作状态9.2电机接地线9.3化工料的添加量10.加重材料及其他化工料储备10.1加重材料的储备状态10.2化工料、油保材料的数量及存储状态10.3加重、化工料的合格证11.泥浆池11.1防渗布11.2围堰12.泥浆泵12.1泥浆泵工作状况12.2安全标志12.3压力表12.3.1压力表的安装12.3.2压力表的量程12.3.3校检日期12.4高压管汇的连接固定12.5安全溢流阀13.机房.发电机房.配电房13.1地表防渗措施13.2房屋、电器地线及绝缘措施13.3设备运行状态13.4备用设备状态13.5操作人员安全防护装备14.油罐区14.1消防器材14.2防渗措施14.3防静电装置、14.4安全标志15.冬季检查锅炉房15.1锅炉房的位置15.2工作状态15.3安全标志16.消防器材房16.1消防器材房的位置16.2安全标志16.3消防器材的数量、状态及月检17.远控房17.1远控房位置17.2各元件压力情况17.3仪器仪表的校检情况17.4电器接地17.5电机单独接入电源线17.6操纵手柄工位及标志17.7液压管线防护装置18.压井.节流放喷管线（冬季检查保温）18.1各设备摆放位置18.2闸门状态18.3标志牌18.4固定支架固定情况18.5试压情况18.6冬季保温情况18.7压力表18.7.1压力表的安装18.7.2压力表的量程18.7.3校检日期18.8井口防喷器18.8.1标志18.8.2目前状态18.8.3锁紧装置18.8.4防喷器本体19.钻台19.1安全标志19.2钻台工具摆放19.3钻井参数19.4司钻操作房（操作台）19.5定向、录井仪器连接状态19.6钻机设备、安全装置19.7硫化氢检测设备20.场地20.1坡道、跑道20.2钻具摆放、通径20.3丝扣防护21.定向控制房21.1操作人员资质、安全防护21.2定向仪器工作状态21.3井身轨迹资料21.3.1实际造斜点21.3.2最大狗腿度21.3.3预测靶心距22.生活区检查22.1食堂22.2宿舍22.3急救药品二、静态检查点项：23.钻开油气层23.1钻井液性能23.2油保材料的合格证及检测报告23.3油保材料的储备及加入情况23.4固控设备的运转情况23.5井控设备检查记录23.6重钻井液储备检查23.7井控演练记录24.目的层施工过程24.1钻井液性能24.2固控设备运转24.3油保材料24.4观察后效24.5录井全烃显示24.6岩屑特征24.7井控检查25.测井25.1通井、井控25.2人员取证25.3测井操作26.固井施工方案审定26.1井身轨迹及井径数据26.2水泥量的计算26.3前置液、水泥浆及顶替液性能和数量26.4固井设备的配备26.5固井用水的配伍实验27.下套管27.1套管串结构27.2套管通径规、通径27.3套管丝扣清洗、护丝帽及涂抹密封脂27.4吊装27.5扭矩表、扭矩报警器28.固井施工28.1车辆摆放28.2水源供应28.3水泥浆检测28.4固井施工排量28.5各段流体体积计量28.6碰压29.钻井质量验收29.1试压29.2固井质量测井曲线29.3井口装置巡回检查线路图一、巡回检查路线检查点项1.1钻井队资质1.1钻井队资质检查施工队伍资质、人员持证、设备安装与配备、仪器工具配备、井控设备安装及试压，1.2地质、工程、油藏设计1.2地质、工程、油藏设计1.2工程、地质、油藏设计1.3人员取证1.3人员取证1.4设备校验存档1.5应急预案1.6应急演练记录1.7施工大表2.1砂样台位置2.2砂样台布置2.3砂样的清洁度2.4砂样摆放和标签3.1人员资质及施工人员培训取证要求3.2地质早报3.2地质早报3.2地质早报3.2地质早报3.3钻杆、套管等工具记录3.4录井仪器工作状态3.5计量器具3.5计量器具4.1振动筛完好状态4.2振动筛符合要求4.3钻井液颜色、流态和气味4.4气体检测设备工作状态4.6电机接地线4.7安全标志5.1泥浆设计大表5.2坐岗记录5.3值班干部坐岗情况5.4便携式硫化氢检测仪5.5钻井灌浆记录5.6钻井液性能检查设备5.6钻井液性能检查设备5.6钻井液性能检查设备5.6钻井液性能检查设备5.6钻井液性能检查设备5.7钻井液班报表5.8洗眼台6.1钻井液搅拌设备6.2液位显示警仪6.3钻井液搅拌设备7.1固控设备7.2电机接地线8.1重钻井液储备8.2重钻井液性能8.3重钻井液搅拌情况8.4电机接地线9.1混合漏斗工作状态9.2电机接地线9.3化工料的添加量10.1加重材料储备状态10.2化工料、油保材料数量及存储状态计要求，禁止加入未经设计审批的油层保护材料。
石油工程监督站管理手册（试行）监督站管理手册是以《胜利油田分公司勘探开发工程监督管理办法（试行）》为统领，遵循油田“三册”编写工作指导思想、具体要求，充分发挥基层党组织的政治优势，指导监督站围绕石油工程项目“管什么、如何管、管到什么程度”，全力抓好核心业务运行，深化机制建设，固根基、利长远，全面提升监督站管理质量和管理能力。
一、职能定位监督站是油田内石油工程项目QHSE及井控过程监督和本单位风险管控、党建质量提升的责任主体，主要负责石油工程项目QHSE的监督检查，根据委托负责井下作业重点项目的QHSE及井控过程监督；参加重要节点的验收工作；参与重大工程问题处理及事故调查；参与工程设计审查和石油工程施工队伍评价；开展技术支撑服务；促进石油工程项目QHSE持续提升。
二、工作目标聚焦石油工程现场QHSE管理水平持续提升，落实监督覆盖率100%、重大问题发现率100%管理责任，促进石油工程项目高质量发展；落实风险管控责任，实现依法合规经营、安全绿色发展、队伍廉洁稳定；落实党建质量提升责任，实现监督队伍管理责任和风险管控责任进一步落实。
三、组织机构围绕石油工程项目监督核心业务，根据监督站实际情况，合理设置基层班子、岗位，搭建管理责任清晰、岗位设置科学合理、员工队伍优化配置的监督站组织体系。
（一）班子设置1.监督站设置党支部，支部设立支部委员会，支部委员会设书记、组织委员、宣传委员、纪检委员等。
由于监督站规模不一，将人数较少的监督站与业务性质相近的监督站一并成立党支部。
2.监督站班子设置站长、副站长、按需增设1名副站长。
由于各党支部情况不一，因此班子配备未统一。
3.监督站支部班子与基层班子一体化设置，支部委员由基层班子成员或其他人员担任。
监督站支部班子与基层班子一体化设置对应表4.支部（基层）班子标准化分工（1）书记：负责监督站全面工作，组织召开支委会、基层班子会。
负责监督站党的建设、改革发展、领导班子和干部人才队伍建设、纪检监督等工作。
第一部分钻井队一、井控分级责任制度（一）井控管理机构1、值班房内有井控管理机构:组长：钻井队长副组长:工程师副队长成员：HSE监督司钻2、井控管理机构中的人员名单要与实际人员相符.（二）井控职责1、钻井队井控职责：①贯彻落实上级部门有关钻井井控的技术标准和管理规定。
②执行井控设计和井控技术方案，落实各级井控例会精神。
③进行井控设备安装、试压及日常保养检查等井控工作。
④进行防喷演习。
⑤坐岗观察，发生溢流或井喷时，按“四七”动作正确进行关井并及时汇报，组织压井。
⑥进行井控资料填写与管理。
2、各岗位井控职责①值班干部：搞好值班中的井控日常管理工作；监控坐岗情况；检查各种井控记录填写情况；在发生溢流时全面负责控制溢流，指挥关井，监督各岗位按“四七”动作正确操作，向上级请示、汇报、组织压井。
②大班司钻：监督搞好井控设备日常保养；在防喷演习讲评时负责活动钻具。
③司钻:负责检查防喷器、司钻控制台；填写《井控设备检查保养活动记录》；组织防喷演习; 在发生溢流时负责发出信号；组织全班按“四七”动作程序关井；负责操作司钻控制台。
④副司钻:负责检查远程控制台、液压管线；填写《井控设备检查保养活动记录》（如坐岗则填写《钻井井控坐岗记录》）；在发生溢流时负责停泵；负责远程控制台操作。
⑤井架工：负责检查节流控制箱、节流管汇、压井管汇、内防喷工具；填写《井控设备检查保养活动记录》；在发生溢流时负责节流管汇控制箱和节流管汇的操作。
⑥内钳工：在发生溢流时负责井口操作，达到关井条件后，按司钻的指令联络关井。
⑦外钳工：在发生溢流时负责井口操作，达到关井条件后，按司钻的指令联络关井。
⑧场地工：在发生溢流时负责计算井深，记录立管压力、套管压力，协助钻台工作，掌握井下情况，向值班干部汇报。
⑨钻井液工：负责坐岗，填写《钻井井控坐岗记录》；在发生溢流时及时向司钻报告，并记录，记录钻井液地面变化情况，随时掌握增减量，测量、记录钻井液性能的变化。
现场监督岗工作手册（试行）1.岗位说明书岗位描述1.负责石油工程项目QHSE及井控过程监督。
2.参加工程项目开工、完工等重要节点的验收工作，并对工程质量事故进行调查、分析及处理。
3.负责对复杂工况预测及事故处理做好技术支撑，及时提出优化建议。
4.负责做好技术优化创新及成果业务管理。
工作目标完成监督站分解下达的年度考核任务。
主责业务石油工程项目QHSE风险管控及现场管理。
岗位职责1.承担编写监督方案，参加项目开、完工等验收工作。
2.承担负责工程项目驻、巡井监督任务。
3.承担负责驻井工程项目施工过程监督。
4.承担对施工队伍资质、设备配备及安装、材料准备、施工方案、QHSE 管理等情况进行现场检查，出具工程项目开工评定意见。
5.承担对违反工程设计、标准规范作业等及不合格设备、材料使用的检查，及时制止并下达监督指令督促整改。
6.承担工程项目EPBP工作平台资料录入，准确上交监督工作相关资料。
7.承担工程质量事故调查、分析和处理工作。
工作权限依据工程项目设计、施工方案、建设方指令及相关标准对工程项目进行监督管理。
业绩评价1.监督站分解下达的年度目标完成情况。
2.监督站对员工年度工作考核情况。
2.工作责任清单大类业务具体业务内容及运行风险点QHSE 廉洁工程监督业务施工过程质量管控1.开工前检查施工队伍资质、人员配备及持证、设备配备、安装及就位是否符合设计要求。
2.检查仪器仪表的配备及检验是否符合设计要求。
3.检查施工方案及相关应急预案的编制及可行性。
4.检查损耗性物料质量是否符合设计要求。
5.施工工序及过程关键节点质量控制。
6.检查施工中所涉及安全、环保问题进行检查及督导整改。
7.日常资料记录检查。
8.完工质量评价。
9.跟踪针对性措施及方案的实施效果并持续优化提升。
10.参与管理创新成果、QC小组及青年创新课题等活动。
（1）人身伤害风险识别；（2）交通安全风险识别。
（1）发现问题处置；（2）项目完工评定。
第十五章复杂结构井在直井技术基础上发展而形成的非直井（如水平井等）、多井眼井（分支井等）统称复杂结构井。
第一节水平井作业一、简介国外从20世纪30年代开始发展水平井。
80年代水平井技术得到很大发展，世界范围内水平井技术发展与应用进入一个崭新的发展阶段，在世界20多个产油国形成了水平井、侧钻水平井开采油田的较大工业规模。
国内从“八五”期间开始研究应用定向井和水平井技术。
二、水平井完井方式完井方法有：裸眼完井、割缝尾管完井、射孔完井、割缝衬管封隔器完井等。
在国内已完成的水平井中，射孔完井占主导方式，也是作业施工涉及最多的水平井，本节主要介绍射孔完井水平井的作业施工。
三、水平井修井特点1、水平井井下管柱的受力状态较直井管柱复杂的多，管柱上提力不再简单等于直井中管柱的自重，现场施工经验证明，管柱进入造斜段以后，管柱总量增加减缓，管柱进入水平段后，管柱重量变化越来越不明显。
井下管柱的真实状态也很难准确描述出来，其不再是直井中的自由拉伸状态，通过理论计算可以模拟出起出和下井过程中管柱不是想像中的紧贴套管上侧或下侧，而是有临界转换位置，管柱在水平井段呈现复杂的S形状态。
在临界转换位置，管柱完成从接触上井壁到接触下井壁的转换。
2、由于流动形态的变化，水平井冲砂不易冲洗干净，结果是形成长井段的“砂床”或形成砂桥，严重时砂堵井眼。
同样注水泥封堵时水泥浆中过剩的水可沿着注过水泥的环形空间高处侧面上造成一条水流通道，造成挤注水泥失败，这是水平井作业监督过程中值得注意的问题。
3、水平井作业过程中的管柱旋转分析水平井作业过程中的旋转管柱和直井中的旋转管柱的主要区别就是水平井的摩擦阻力会引起管柱扭矩的损失。
四、水平井起下管柱1、起下管柱准备⑴资料准备①施工井地质方案和工程设计，工程设计应包括施工井井身轨迹数据、套管程序。
②井内油管规格、根数和长度、井下工具名称、规范、深度及井下管柱结构示意图。
③上一次作业施工总结。
⑵设备准备①水平井修井设备采用常规修井机或连续油管修井机，相关准备内容参考直井施工的作业准备。
钻井监察任务书 (钻井 )-2020钻井工程监察任务书（试行）井号：钻井队号：采油厂：质量监察中心二〇一七年监监工作须知1．熟知掌握本计划书，比较本计划书中规定的监察检查流程、内容和标准，严格落实对钻井施工过程中的要点工序及大型作业、特别施工的监察检查，并实时仔细做好监察检查记录。
2．实时正确采集和记录施工钻井队的人员、要点设备以及安全检测防备设备的装备状况，主要包含人员数目、人员持证、HSE 设备、钻机型号以及井架型号、检测和承载能力等。
3．仔细阅知施工井的钻井工程和地质设计，熟知和仔细记录设计中有关的基础数据、技术举措、技术标准和特别工艺技术要求等。
4．增强同施工井队的信息交流与交流，实时掌握钻井施工进度和生产动向，监察钻井队配合做好要点工序的检查查收和旁站监监工作，实时向钻井队通告检查查收状况，交流和通告对现场发现问题的办理建议，并监察钻井队做好整顿工作。
5．仔细执行岗位职责、权益和义务，按监察流程准时填写计划书设计的填写项，对波及数据性的检查项一定在检查结果和办理状况中记录检查的原始数据；做到内容齐备、笔迹清楚、意思明确、简单了然；采纳碳素或蓝黑墨水填写。
6．采油厂要对监察项目的实行过程实时追踪监督监测，定期或不按期检查计划书的运转和监察人员的履职状况，发现问题实时指导纠正，并按要求做好现场抽查和质量回访工作。
7．一定亲身采集监察检查信息和资料，不可以完整依靠于井队的报告和供给的资料报表，要擅长检验实物和综合剖析，剖析办理问题要公正、正确、有理、有据，对存在的问题要实时向钻井队下达《整顿通知单》。
工程监监工作接洽确认函1监监工作计划2监察项目概略 2.1 工程概略2.2 钻井队及有关协作队伍概略2.3 钻井队主体设备状况3要点工序过程监察检查记录表3.1 开钻查收监察检查记录表钻井监察：检查日期：年代日3.2 一开表层施工监察检查记录表钻井监察：一开时间：固表层时间：3.3 二开试压旁站监察检查记录表钻井监察：施工方负责人：3.4 二开前要点监察检查记录表3.5 二开（直井段）检查记录表3.6 二开斜井段钻进监察检查记录表3.7 翻开油层查收监察检查记录表钻井监察：采油厂检查人：年代日3.8 完井下套管监察检查记录表钻井监察：3.9 完井固井监察检查记录表钻井监察：3.10 平时工程监察检查记录表钻井监察：日期：平时工程监察检查记录表钻井监察：日期：平时工程监察检查记录表钻井监察：日期：平时工程监察检查记录表钻井监察：日期：平时工程监察检查记录表钻井监察：日期：平时工程监察检查记录表钻井监察：日期：4监察检查查出问题或隐患整顿考证记录表5监察员履职检查、查核记录表注： 1.主要记录采油厂监察、查核，及上司部门检查中提出的监察员履职中存在的问题。
