第7章 角度调制与解调
角度调制：载波信号的瞬时相位按调制信号规律变化， 而幅度保持不变。简称调角。 频率调制（FM） 相位调制（PM） 1.调频（FM）：载信号的频率变化量与调制信号成正比。
（振幅保持恒定）
调频信号的解调称为鉴频或频率检波。
2.调相（PM）：载波信号的相位变化量与调制信号成正比。 （振幅保持不变） 调相信号的解调称为鉴相或相位检波。
2.FM波频谱的特点：
1.FM 为非线性调制：单音调制时，产生无数对边频(c n). 各频率分量的幅度随m f 变化，见图7.4。 2.m f 相同时，二者频谱包络的形状相同。 随着m f 的增大，FM 波的边频分量增多， 情况a的频谱要展宽，情况b的频谱不会展宽。 3.n为偶数时，上下边频分量的振幅相同，极性相同； n为奇数时，上下边频分量的振幅相同，极性相反； 4.m f 较小时(<0.5)，由J n曲线（图7.3）可知： J1 ( J 2 、 J 3 、...)， 此时可认为FM 波只由c 和c 构成，其他边频成分幅度相对 可忽略，称为窄带调频（NBFM）。
二、FM波的频谱（频域分析） 1.FM波的级数展开式 jm sin t uFM (t ) U c cos(ct m f sin t ) Re[U c e jct e f ]
其中e
Jn (mf) 1 .0 0 .8 0 .6 0 .4 0 .2 0 －0 .2 －0 .4 0 1 2 3 4 5 6 J0 J1 J2 J3 J4
mf＝ 1
mf＝ 1
c
mf＝ 2


c


mf＝ 2
c
mf＝ 5


c


mf＝ 5
c

高频第5章角度调制与解调

高频第5章角度调制与解调
相位检波型相位鉴频器(三)
第八节：鉴频电路
相位检波器(鉴相器)(一)
由模拟相乘器加低通滤波器构成
根据模拟相乘器输入波形不同，相位检波器的线性(指输出电压大小和两个输入电压之间相位差的关系)范围也不同
设两个输入为：
则乘法器的输出为：
经低通滤波器滤出高频分量后：
故在 附近， 和 有近似线性 关系
采用间接调频时，受到非线性限制的不是相对频偏，也不是绝对频偏，而是最大相移，即调相系数
3
扩展线性频偏的方法：间接调频
频率解调的基本原理和方法
第七节：频率解调的基本原理和方法
调频-调幅变换法
调频-调相变换法
脉冲计数法
利用锁相环电路进行鉴频
本章介绍前三种方法，第四种方法将在下一章介绍
单失谐回路斜率鉴频器：原理(一)
单谐振回路的通用谐振曲线
定义鉴频灵敏度：
则推导可得：
单失谐回路斜率鉴频器：鉴频特性分析(一)
单失谐回路斜率鉴频器：鉴频特性分析(二) 第八节：鉴频电路 故鉴频灵敏度： 随输入调频波的幅度增大而增大 随器件工作点的提高而有所增大 随工作频率的升高而降低 正比于右式中各分子项 将 对 求导数，可得 时，有最大鉴频灵敏度： 因此，如果将调频信号的中心频率选在 处，则在频偏不大时，可以得到较为对称的调频-调幅变换
双失谐回路斜率鉴频器：原理(一)
第八节：鉴频电路 双失谐回路斜率鉴频器由两个单失谐回路斜率鉴频器连接而成 设上下两组谐振回路分别调谐于 并对称处于调频波的载频两边，且：
双失谐回路斜率鉴频器：原理(二)
鉴频电路 注意：只有从A，B两点间取出鉴频电压才是失真较小的对称波形。单独任一点对地的波形都是失真比较大的不对称波形
：调频波的调频系数，其物理意义是调频波的最大附加相移

第10章 角度调制与解调

第10章 角度调制与解调
调频波的瞬时角频率为：
假定未调载波表示为：
f (t ) c k f v (t ) c k f Vm cos t
瞬时角频偏：
(t ) k f Vm cos t m cos t m k f Vm
频移的幅度，称为最大频偏或简称频偏:
调频波的瞬时相位
v (t )
Vm
t
0
p (t )
Mp
t
f (t ) m 0
t
0
p (t ) m
t
f (t )
Mf
0 vFM (t )
t
0 vPM (t )
t
t
t
二、调角信号的频域特性
调制信号为：
v (t ) Vm cos t
cos[ct M f sin t ]
M f 1 M f 1 M f
BW0.1 2f m
上式表明，在调制指数较大的情况下，调频波的带宽等于二倍 频偏。通常，把这种情况的频率调制称为宽带调频。又称为 恒定带宽调频。 第三种情况，M f 介于前两种情况之间。
BW0.1 2(f m 1) F
复杂频率信号的调角信号的频谱
0

t0
0
瞬时相位 (t ) ：某一时刻的 全相角为该时刻的瞬时相位。 t = 0 时的初始相位为 0 。
t
d (t ) (t ) dt
vc (t ) Vcm cos[ (t )dt 0 ]
2、调频信号
在频率调制时，是使余弦信号的瞬时角频率与调制信号成线性 关系变化，而初始相位不变。
调相波：
单音调角信号参数比较
频率调制
瞬时角频率 瞬时角频偏

第10章角度调制与解调

第10章角度调制与解调
功率之和。因此，在电阻R上，调频波的平均功率应为
∑ ∑ P f=A 2 0 R 2[J0 2(m f)+ 2 n ∞ = 1J2 n 2(m f)+ 2 n ∞ = 0J2 n + 1 2(m f)] ∑ =A 20 R2[J02(mf)+2n∞ =1Jn2(mf)]
= A02 2R
上式表明，当A0一定时，不论mf为何值，调频波的平均功率 恒为定值，并且等于未调制时的载波功率。换句话说，改变mf仅会 引起载波分量和各边带分量之间功率的重新分配，但不会引起总功 率的改变。
调相
瞬时相位 (t)0tkp v (t)0
ω0t+θ0是未调制时的载波相位；kpvΩ (t)是瞬时相位相对于
ω0t+θ0的偏移，叫瞬时相位偏移，简称相位偏移或相移。可表示为
D(t)kpv(t)
（10.2.9）
最大相移，即相偏，表示为
瞬时频率
Dkpv(t)maxm p 调制指数
(t)d dt[0tkpv(t)0]0 kp ddtv(t)
从上面的讨论知道，调频波和调相波的频谱结构以及频带宽度与 调制指数有密切的关系。总的规律是：调制指数越大，应当考虑的边频
分量的数目就越多，无论对于调频还是调相均是如此。这是它们共同的 性质。
但是，由于调频与调相制与调制频率F的关系不同，仅当F变
化时，它们的频谱结构和频带宽度的关系就互不相同。
第三十页，共92页。
调频
mf
kfV
Df
调相
Байду номын сангаас
mp kpV
Dp
对于调频制，仅当F变化时，在常用的宽带调频制中，频率分量 随mf变化而变化，但同时带宽基本恒定。因此又把调频叫做恒定

第7章-角度调制与解调

第7章-角度调制与解调
式中Δωm=mpΩ=kpUΩΩ，为调相波的最大角频偏。 带宽：
BS 2(mP 1) Fmax 2(Fm Fmax ) mP与F无关，所以带宽正比于F
第7章 角度调制与解调
2. 单音调频，调相比较
调相波波形
第7章 角度调制与解调
调频波波形
第7章 角度调制与解调
FM和PM已调信号瞬时角频率和瞬时相位都随着调制 信号变化，都属于频谱的非线性搬移。属于何种调制取决 于哪个参量与调制信号成比例。
质量，采用宽带调频，mf值选得大。对于一般通信，要考虑接收 微弱信号，带宽窄些，噪声影响小，常选用mf较小的调频方式。 (3) 与AM调制相比，角调方式的设备利用率高，因其平均功 率与最大功率一样。调频制抗干扰性能好，因为它可以利用限幅 器去掉寄生调幅。
第7章 角度调制Байду номын сангаас解调
作业：
7-1 7-3 7-5 7-2 7-4
C m cos t
m k f U 最大角频偏
第7章 角度调制与解调
可见，瞬时角频率是在ωc的基础上，增加了与uΩ(t)成正 比的频率偏移。式中kf为调频灵敏度，表示单位调制电压产生
的频率偏移量。调频信号的瞬时相位φ(t)是瞬时角频率ω(t)对时
间的积分，即
(t ) ( )d 0
第7章 角度调制与解调
例：通常调频广播中最高调制频率F为 15 kHz， mf=5，
求FM波的最大频偏和有效带宽。
解：Δfm=F*mf=75 kHz， BS=2(mf+1)F= 180 kHz。 综上所述，除了窄带调频外，当调制频率F相同时，调 频信号的带宽比振幅调制(AM、 DSB、 SSB)要大得多。由
此边频的合成矢量与载波垂直，这种调制也称为正交调

《角度调制及解调》课件

《角度调制及解调》课件

四进制相移键控（QPSK）
解释QPSK调制技术的工作原理， 讨论其在高速通信中的优势和限 制。
八进制相移键控（8PSK）
介绍8PSK调制技术的特点和应 用，探究其在无线通信系统中的 性能和效率。四、解调方式1
同步解调
介绍同步解调技术的原理和方法，讨论其在信号解码中的作用和挑战。
2
相干解调
详细解释相干解调技术的工作原理，探究其在数字信号处理中的优势和适用范围。
《角度调制及解调》PPT 课件
了解角度调制及解调的原理、应用场景，以及不同调制和解调方式的优缺点。 掌握误码率分析方法和该技术的发展前景。
一、引言
角度调制及解调是一种重要的通信技术，用于将模拟信号转换为数字信号， 并实现信号的传输和解码。本章将介绍其定义和应用场景。
二、角度调制原理
奈奎斯特采样定理
介绍奈奎斯特采样定理的原 理和意义，对模拟信号进行 合理采样以确保信号的完整 性和准确性。
模拟信号的频谱
解释模拟信号的频谱特性， 探讨频谱分析在角度调制中 的重要性。
广义正交振幅调制
介绍广义正交振幅调制 （GMSK）的原理，讨论其 在现代通信中的应用和优势。
三、调制方式
二进制相移键控（BPSK）
详细说明BPSK调制技术的原理， 探讨其在数字通信领域的重要性 和应用。
七、参考资料
• 文献推荐 • 网络资源
3
径向基网络解调
介绍径向基网络解调算法的概念和应用，探讨其在信道估计和解调中的创新性和 效果。
五、误码率分析
• BER计算方法 • 码间干扰的影响 • 多径、多普勒效应对误码率的影响
六、总结
1 优点
说明角度调制及解调的优势和益处，以及其在现代通信系统中的重要性。

10角度调制与解调


基本要求： 基本要求：
1.已调波的瞬时频率增量与调制信号成正比例地变化。 1.已调波的瞬时频率增量与调制信号成正比例地变化。 已调波的瞬时频率增量与调制信号成正比例地变化 2.最大频偏与调制信号的频率无关。 2.最大频偏与调制信号的频率无关。 最大频偏与调制信号的频率无关 3.已调波的中心频率（即未调制时的载波频率）具有一定的稳定度。 3.已调波的中心频率（即未调制时的载波频率）具有一定的稳定度。 已调波的中心频率
νFM (t) =Vo ⋅{J0 (mf )cosω0t
+J1(mf ) ⋅[cos(ω0 +Ω)t − cos(ω0 −Ω)t] +J2 (mf ) ⋅[cos(ω0 + 2Ω)t + cos(ω0 − 2Ω)t] +J3 (mf ) ⋅[cos(ω0 + 3Ω)t − cos(ω0 −3Ω)t] +⋅⋅⋅
θ(t) = ∫ [ωo+k f vΩ(t )]dt
t 0
瞬时相位： 瞬时相位：
= ωot + k f ∫ vΩ(t )dt
t 0
第十章 角度调制与解调
§10.2 调角波的性质 二、调频波和调相波的数学表达式
调频波： 调频波：
ω t + k t v (t )dt vFM (t) = Vo cos o f ∫ Ω 0
第十章
角度调制与解调
§10.1 §10.2 §10.3 §10.4 §10.5 §10.6 §10.8 §10.9
概述 调角波的性质 调频方法概述 变容二极管调频 晶体振荡器直接调频 间接调频 相位鉴频器 比例鉴频器
第十章 角度调制与解调
§10.1 概述

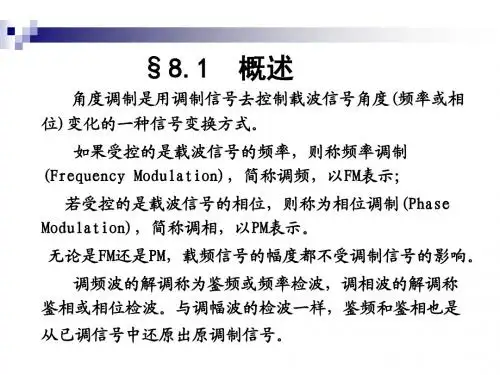

角度调制就是用调制信号去控制载波相角（频率或相位）的变化， 角度调制就是用调制信号去控制载波相角（频率或相位）的变化，使 其频率或相位随调制信号的规律而线性变化；而载波的振幅保持不变。 其频率或相位随调制信号的规律而线性变化；而载波的振幅保持不变。 用调制信号控制载波频率，称为频率调制，简称调频 用调制信号控制载波频率，称为频率调制，简称调频(FM)；用调制信 ； 号去控制载波相位，则称为相位调制，简称调相(PM)。无论是 号去控制载波相位，则称为相位调制，简称调相 。无论是FM或PM， 或 ， 都会使载波的相位角发生变化，因此二者可统称为角度调制，简称调角。 都会使载波的相位角发生变化，因此二者可统称为角度调制，简称调角。 FM、PM波在波形、数学表达式、频谱结构、功率特性方面，均很相 、 波在波形、数学表达式、频谱结构、功率特性方面， 波在波形 似。但PM制缺点多，主要用于数字通信中；在模拟系统中，FM优点突出， 制缺点多，主要用于数字通信中；在模拟系统中， 优点突出， 制缺点多 优点突出 应用较多，故本章主要介绍调频技术。 应用较多，故本章主要介绍调频技术。
