11-2. 某液压油在大气压下的体积是L 50，当压力升高后，其体积减少到L 9.49，设液压油的体积弹性模数MPa K 700=求压力升高值。
求压力升高值。
解：压缩率压缩率MPaV V Kp k p v V K 4.150)509.49(7001)(1=--=D -=D =¶¶-=1-4. 用恩氏粘度计测得ρ=850kg/m 3的某液压油200mL 流过的时间为t 1=153s 。
20℃时200mL 蒸馏水流过的时间t 2=51s 。
问该液压油的E为多少？动力粘度)(s Pa ×m 为多少?运动粘度s m /2=u 为多少?解：解：1-5．如图所示，一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中，液体在管中上升的高度h = 1m ，设液体的密度为ρ= 1000㎏/m 33，试求容器内的真空度。
解：以液面为等压面，由液体静压力基本方程得由液体静压力基本方程得 p +ρgh = p a 所以真空度为所以真空度为p a －p =ρgh =1000×9.89.8××1 =9800（Pa Pa）） 1-6．如图所示，密闭容器中充满了密度为ρ的液体，柱塞直径为d ，重量为F G ，在力F 作用下处于平衡状态，柱塞浸入液体深度为h 。
试确定液体在测压管内上升的高度x 。
解：深度为h 的平面为等压面，的平面为等压面，列出柱塞和测压管在等压面列出柱塞和测压管在等压面上的压力平衡方程为上的压力平衡方程为则 h gd F F x G -×+=r p 2)(4 1-10.如图示一抽吸设备水平放置，其出口和大气相通，细管处断面积212.3cm A =，出口处管道面积124A A =，m h 1=，求开始能够抽吸时，水平管中所必需通过的流量Q 。
按理想液体计算。
按理想液体计算。
解：对截面ⅠⅡ列伯努利方程，设通过中心线的水平面为基准解：对截面ⅠⅡ列伯努利方程，设通过中心线的水平面为基准1-11.如图示弯管，试利用动量方程求流动液体对弯管的作用力。

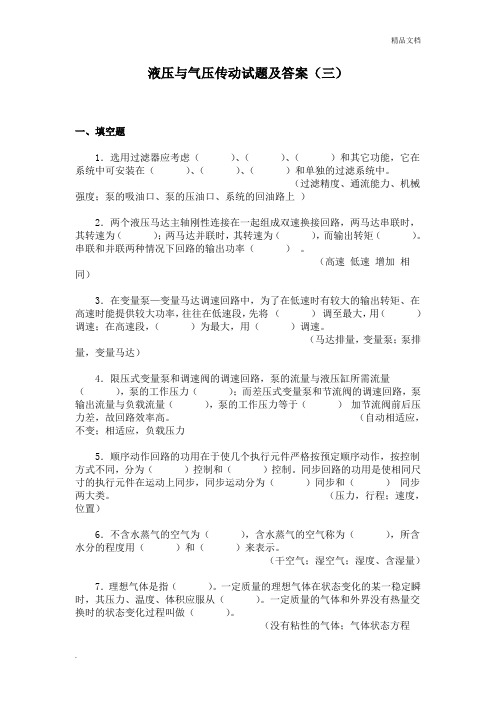

液压与气压传动试题及答案（三）一、填空题1．选用过滤器应考虑（）、（）、（）和其它功能，它在系统中可安装在（）、（）、（）和单独的过滤系统中。
（过滤精度、通流能力、机械强度；泵的吸油口、泵的压油口、系统的回油路上）2．两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（）；两马达并联时，其转速为（），而输出转矩（）。
串联和并联两种情况下回路的输出功率（）。
（高速低速增加相同）3．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将（）调至最大，用（）调速；在高速段，（）为最大，用（）调速。
（马达排量，变量泵；泵排量，变量马达）4．限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量（），泵的工作压力（）；而差压式变量泵和节流阀的调速回路，泵输出流量与负载流量（），泵的工作压力等于（）加节流阀前后压力差，故回路效率高。
（自动相适应，不变；相适应，负载压力5．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（）控制和（）控制。
同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为（）同步和（）同步两大类。
（压力，行程；速度，位置）6．不含水蒸气的空气为（），含水蒸气的空气称为（），所含水分的程度用（）和（）来表示。
（干空气；湿空气；湿度、含湿量）7．理想气体是指（）。
一定质量的理想气体在状态变化的某一稳定瞬时，其压力、温度、体积应服从（）。
一定质量的气体和外界没有热量交换时的状态变化过程叫做（）。
（没有粘性的气体；气体状态方程pV/T＝常数；绝热过程）8．在气动系统中，气缸工作、管道输送空气等均视为（）；气动系统的快速充气、排气过程可视为（）。
（等温过程；绝热过程）9．（）是表示气流流动的一个重要参数，集中反应了气流的压缩性。
（），气流密度变化越大。
当（）时称为亚声速流动；当（）时称为超声速流动；当（）时称为声速流动。
五、计算题1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵输出液压功率及驱动该泵电机所需功率（不计泵入口油压）。
解：泵输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得实际流量为150L/min ，额定工况下总效率为0.87，求： （1）液压泵理论流量q t ； （2）液压泵容积效率ηv ； （3）液压泵机械效率ηm ；（4）在额定工况下，驱动液压泵电动机功率P i ； （5）驱动泵转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm3、已知某液压泵输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵总效率； （2）液压泵输出功率；（3）电动机驱动功率。
解：（1）η=ηVηm=0.95×0.9=0.855（2）P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW（3）P i=P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵输出压力p p=10MPa，泵排量V P＝10mL／r，泵转速n P＝1450r／min，容积效率ηPV=0.9，机械效率ηPm=0.9；液压马达排量V M＝10mL／r，容积效率ηMV=0.92，机械效率ηMm＝0.9，泵出口和马达进油管路间压力损失为0.5MPa，其他损失不计，试求：（1）泵输出功率；（2）驱动泵电机功率；（3）马达输出转矩；（4）马达输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由始终径为d，重量为G活塞浸在液体中，并在力F作用下处在静止状态。
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。
第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。
1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。
1—3 设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。
求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。
图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。
2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。
2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。
2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。
3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。
4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。
5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。
6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。
8、液体在管道中存在两种流动状态，即（层流）和（紊流）。
液体的流动状态可用（雷诺数）来判断。
9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。
10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。
二、单项选择题1.油液的密度是随哪些因素而变化的。
（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。
A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。
3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。
A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。
A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。
A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。
a、温升过高b、粘度太小c、粘度太大d、受到污染。
7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。
A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。
液压与气压传动习题库及参照答案一、填空题1.液压传动工作原理是（帕斯卡）定律。
即密封容积中液体既可以传递（力）, 又可以传递（运动）。
（帕斯卡、力、运动）2.液压管路中压力损失可分为两种, 一种是（沿程压力损失）, 一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3.液体流态分为（层流）和（紊流）, 鉴别流态准则是（雷诺数）。
（层流、紊流、雷诺数）4.国内采用相对粘度是（恩氏粘度）, 它是用（恩氏粘度计）测量。
（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些因素使液体压力突然急剧上升, 形成很高压力峰值, 这种现象称为（液压冲击）。
（液压冲击）6.齿轮泵存在径向力不平衡, 减小它办法为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵特点是变化（偏心距e ）就可以变化输油量, 变化（偏心方向）就可以变化输油方向。
（偏心距e、偏心方向）8、径向柱塞泵配流方式为（径向配流）, 其装置名称为（配流轴）；叶片泵配流方式为（端面配流）, 其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同（支撑环）环（密封环）环和（压环）环构成。
（支承环、密封环、压环）10、滑阀式换向阀外圆柱面常开若干个环形槽, 其作用是（均压）和（密封）。
（均压、密封）11.当油液压力达到预定值时便发出电信号液－电信号转换元件是（压力继电器）。
（压12.依照液压泵与执行元件组合方式不同, 容积调速回路有四种形式, 即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体粘性是由分子间互相运动而产生一种（内摩擦力）引起, 其大小可用粘度来度量。
温度越高, 液体粘度越（小）；液体所受压力越大, 其粘度越（大）。
（内摩擦力, 小, 大）14.绝对压力等于大气压力（+相对压力）, 真空度等于大气压力（-绝对压力）。
液压与气压传动考试题及答案一、选择题1. 液压传动系统中，动力的传递是通过什么实现的？A. 机械能B. 电能C. 液压能D. 热能答案：C2. 气压传动中，气动元件的驱动力来源于什么？A. 电动机B. 内燃机C. 气压能D. 弹簧力答案：C3. 下列哪种介质不适合用于液压传动？A. 水B. 液压油C. 空气D. 矿物油答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 限制压力C. 传递动力D. 储存能量答案：B5. 气压传动系统中，气缸的工作原理类似于哪种简单的机械？A. 杠杆B. 滑轮C. 斜面D. 螺旋答案：A二、填空题1. 液压传动系统的基本组成包括动力元件、执行元件、控制元件和________。
答案：辅助元件2. 气压传动系统中，三联件通常包括空气过滤器、调压器和________。
答案：油雾器3. 液压油的主要作用是传递能量、润滑、冷却和________。
答案：密封4. 在液压系统中，流量控制阀的主要功能是调节________。
答案：流量大小5. 气压传动中，气动马达的特点是结构简单、________、维护方便。
答案：成本低三、简答题1. 请简述液压传动系统的优点和缺点。
答：液压传动系统的优点包括：功率密度高，可以实现大功率的传递；控制灵活，可以实现精确的速度和位置控制；操作方便，易于实现自动化。
缺点包括：泄漏问题，可能导致环境污染和系统效率降低；对油液清洁度要求高，维护成本相对较高；系统设计和制造复杂，需要专业知识。
2. 描述气压传动系统的工作原理。
答：气压传动系统利用压缩空气作为工作介质，通过各种气动元件（如气缸、气动马达、阀门等）来实现能量的传递和控制。
压缩空气首先通过空气过滤器去除杂质，然后通过调压器稳定压力，最后通过油雾器润滑气动元件。
气动元件根据控制系统的指令进行动作，从而驱动机械设备完成所需的工作。
3. 液压油的选用对液压系统有何影响？答：液压油的选用直接影响液压系统的性能和寿命。
液压与气压考试试题及答案一、选择题（每题2分，共20分）1. 液压系统中的压力是指（）。
A. 液体单位面积上的力B. 液体单位体积上的力C. 液体单位长度上的力D. 液体单位质量上的力答案：A2. 下列哪种液体不能用作液压油（）。
A. 液压油B. 液压脂C. 液压传动油D. 液压制动液答案：D3. 液压泵的排量是指（）。
A. 液压泵每转一周所排出的液体体积B. 液压泵每分钟所排出的液体体积C. 液压泵每小时所排出的液体体积D. 液压泵每秒所排出的液体体积答案：A4. 下列哪种液压阀属于方向控制阀（）。
A. 节流阀B. 溢流阀C. 电磁换向阀D. 减压阀答案：C5. 液压马达的输出扭矩与（）成正比。
A. 液压马达的排量B. 液压马达的转速C. 液压马达的压力差D. 液压马达的流量答案：A6. 气压系统中的压力单位通常为（）。
A. MPaB. PaC. barD. atm答案：C7. 气动执行元件主要包括（）。
A. 气缸B. 气马达C. 气阀D. 所有以上选项答案：D8. 下列哪种气动元件属于流量控制阀（）。
A. 节流阀B. 安全阀C. 电磁换向阀D. 溢流阀答案：A9. 气动系统的供气压力一般控制在（）。
A. 0.5~1.0 MPaB. 0.6~0.8 MPaC. 0.4~0.6 MPaD. 0.3~0.5 MPa答案：B10. 气缸的输出力与（）成正比。
A. 气缸的直径B. 气缸的有效面积C. 气缸的行程D. 气缸的压力答案：B二、填空题（每题2分，共20分）1. 液压系统的基本组成部分包括：动力元件、执行元件、控制元件和______。
答案：辅助元件2. 液压泵按工作原理可分为齿轮泵、叶片泵、柱塞泵等，其中______泵具有结构简单、噪声低、流量脉动小等特点。
答案：叶片泵3. 液压系统中的压力损失包括沿程损失和______损失。
答案：局部损失4. 气动系统中的压力调节阀分为直动式和______式。
一、填空题：（每空1分，共30分）按大纲选择30空构成填空题。
1、液压与气压传动中工作压力取决于，而与流入的流体多少无关。
活塞的运动速度取决于进入液压（气压）缸（马达）的，而与流体压力大小无关。
2、液压与气压传动系统主要由、、、和传动介质等部分组成。
3、对于液压油来说，压力增大时，粘度；温度升高时，粘度。
4、液体的粘度有三种表示方法，即、、。
5、以大气压力为基准所表示的压力是，也称为，真空度等于。
6、以大气压力为基准所表示的压力是，也称为，绝对压力等于。
7、理想液体作定常流动时，液流中任意截面处液体的总比能由、和组成。
8、管路系统的总压力损失等于所有的和之和。
9、液体的流态有、两种，它们可由来判断。
10、液压泵的主要性能参数包括、、三大部分。
11、常用的液压泵按结构形式分、、三大类。
12、液压泵的工作压力取决于大小和排油管路上的，与液压泵的无关。
13、外啮合齿轮泵的、、是影响其性能指标和寿命的三大问题。
14、液压动力元件是将转化为的能量转换装置，而液压执行元件是将转化为的能量转换装置。
15、液压传动中，液压泵是元件，它将输入的能转化为能。
16、液压传动中，液压缸是元件，它将输入的能转化为能。
17、液压执行元件是将提供的转变为的能量转换装置。
18、液压动力元件是将提供的转变为的能量转换装置。
19、齿轮泵存在三个可能泄漏的部位、、。
20、按用途可将液压控制阀分为、和三大类。
21、限压式变量叶片泵的输出流量由控制，当时输出流量不变，当时输出流量减小。
22、单向阀的作用是，正向时，反向时。
23、液控单向阀液控口在通压力油情况下正向时，反向时。
24、机动换向阀又称，主要用来控制机械运动部件的，其控制精度比行程开关的。
25、电液换向阀是由和组合而成，其中起到先导作用。
26、溢流阀利用被控制压力为信号来改变压缩量，从而改变阀口的和系统的来达到定压目的。
27、溢流阀按结构形式和基本动作方式分和两种。
28、减压阀按所控制的压力不同分、、等三种。
29、节流阀的节流口通常有、和三种形式。
30、调速阀是在前串联一个组合而成，保证经过节流阀的稳定。
31、溢流节流阀将和并联，保证经过节流阀的稳定。
32、减压阀是利用压力和相平衡原理来控制口的油液压力。
33、常见的三种卸荷回路有、、。
34、常见的三种保压回路有、、。
35、容积调速回路通常有三种基本形式，即、、。
36、节流调速回路中根据流量控制元件在回路中位置的不同分为、、。
37、液压缸的工况三图指的是、和。
38、空气压缩机把电动机输出的能转换成能输送给气压系统。
39、空气过滤器利用、、的方法将杂质、灰尘与空气分离。
40、常用消声器有三种形式，即、、。
41、气动传动中的“气动三大件”主要指、、。
42、在气压传动中，单向型方向控制阀主要有、、、。
43、在X－D状态图中，X线、D线、障碍段分别用、和表示。
44、X－D状态图中，X线用表示，D线用表示，起点与终点重合用表示。
45、X－D状态图中，X线用表示，D线用表示，起点用表示。
46、X－D状态图中，X线用表示，D线用表示，终点用表示。
47、在气压传动中，I型障碍的消碍方法是、、。
48、“或门”、“与门”、“非门”逻辑元件的图形符号分别、和。
49、“是门”、“与门”、“双稳”逻辑元件的图形符号分别、和。
50、在气压传动中，常用的压力控制回路有、和。
二、判断题：（每题1分，共10分）按大纲选择10题构成判断题。
1、液压缸的运动速度取决于输入油液的压力和流量。
（）2、液压与气压传动是依据流体的流量来传递动力的。
（）3、液压缸的运动速度完全取决于输入油液的压力和流量。
（）4、液压缸的推力取决于输入油液的流量。
（）5、真空度用来衡量大气压力比绝对压力大的时候的数值。
（）6、在液压系统中，液体的粘度对流量的影响不大。
（）7、液压马达的实际输入流量大于理论流量。
（）8、液压缸的运动速度取决于输入油液的流量。
（）9、限压式变量叶片泵能借助输出压力的大小自动改变偏心距大小来改变其输出流量。
（）10、双作用叶片泵的转子与定子不同心时，才可保证油液的输出。
（）11、单作用叶片泵转子与定子不同心，双作用叶片泵转子与定子也不同心。
（）12、不工作时溢流阀的阀口是常断的，而减压阀和顺序阀的阀口是常通的。
（）13、差动连接可实现快速运动，而从液压缸的有杆腔进油可达到同样的效果。
（）14、只有差动连接才可使液压缸实现快速运动，其它方式不可以。
（）15、先导式溢流阀阀芯上的阻尼孔的大小可任意加大，不影响性能。
（）16、当液压缸的缸体固定时，左腔通压力油，则活塞向左移动。
（）17、液控单向阀正向能导通，反向时不管什么情况都不能导通。
（）18、通过节流阀的流量仅与节流阀流通面积成正比，与阀两端的压力差大小无关。
（）19、通过节流阀的流量与节流阀流通面积成正比，且与阀两端的压力差大小有关。
（）20、液控单向阀正向能导通，在通液控油时反向也能导通。
（）21、溢流阀控制进口压力，减压阀控制出口压力。
（）22、调速阀使执行元件的运动速度平稳，且不存在节流损失。
（）23、调速阀可使执行元件的运动速度平稳，但也存在节流损失。
（）24、节流调速回路中，能量损失不大，也没有温升，所以效率较高。
（）25、进油节流调速回路不能承受负值负载。
（）26、回油节流调速回路不能承受负值负载。
（）27、定量泵+变量马达组成的容积调速回路，其功率恒定不变。
（）28、单作用叶片泵与双作用叶片泵的转子与定子都是同心的。
（）29、容积调速回路与节流调速回路具有效率高、温升小的优点。
（）30、背压阀可使液压缸的回油腔中具有一定的压力，保证运动部件平稳。
（）31、先导式溢流阀的主阀芯上的弹簧刚度比先导阀的小。
（）32、在液压系统中，液压泵出口处安装溢流阀可起调压作用或安全保护作用。
（）33、液压缸差动连接时，其产生的推力比非差动连接的推力小，速度快。
（）34、压力阀和溢流阀都可用做安全阀来使用。
（）35、平衡回路的作用在于使回路平衡，保持速度、压力稳定。
（）36、无论是进油节流调速回路还是回油节流调速回路都不能承受负值负载。
（）37、电液换向阀是由电磁滑阀和液动滑阀组成，液动滑阀起先导作用。
（）38、电液换向阀是由电磁滑阀和液动滑阀组成，电液换向阀起先导作用。
（）39、行程阀比行程开关的定位精度高，但位置布置变换困难。
（）40、顺序阀可用做安全阀来使用。
（）41、插装阀用在高压大流量系统中较多，易于实现标准化。
（）42、快速排气阀可配置在气动系统中的任意位置，不影响排气效果。
（）43、根据绘制的X-D线图可判断哪些是障碍信号，但找不出障碍段。
（）44、与门型梭阀在两个输入口有一个进气时，输出口就有输出。
（）45、双手操作回路的关键元件是逻辑“或”元件，避免误动作。
（）46、节流供气调速回路的特点是：运动不平稳，且存在“爬行”和“跑空”现象。
（）47、或门型梭阀在两个输入口有一个进气时，输出口就有输出。
（）48、逻辑“与”元件在使用时，只要其中一个口有输入信号，就有输出信号。
（）49、高压截止元件具有行程小、流量大、工作压力高等优点。
（）50、在X－D线图中，所谓的障碍信号就是信号线比动作线短出的部分。
（）51、在节流供气调速回路中，其特点是：运动平稳，不存在“爬行”和“跑空”现象。
（）三、简答题（4小题，共16分）按大纲选择4题构成简答题。
1、齿轮泵（外啮合泵）泄漏的三个途径是什么？2、什么是液压系统的背压力？现有单向阀、溢流阀、减压阀、调速阀、顺序阀等几种阀，选择出能做背压阀的阀。
3、绘制用差动连接形成的快速运动回路，并说明你绘制的换接回路原理。
4、卸荷回路的作用是什么？常见的卸荷回路有哪三种？5、简述液控单向阀的工作原理。
6、平衡回路的作用是什么？具体办法是什么？7、绘制插装阀用作液控单向阀的原理图，并加以说明。
8、绘制限压式变量叶片泵的特性曲线图，并加以分析。
9、先导式溢流阀中的阻尼小孔起什么作用？是否可将其堵塞或加大？为什么？10、绘制液压缸差动连接示意图，并分析其工作原理？11、双泵供油系统的基本原理是什么？有什么特点？12、绘制常用的“慢速——慢速换接回路”，并说明你绘制的换接回路原理。
13、在液压系统中，差动连接时差动缸的活塞推力和运动速度与非差动连接相比有什么不同？在什么情况下采用差动连接比较合适？14、绘制二级调压回路，说明工作原理。
15、简述齿轮泵产生径向不平衡力的原因。
16、为什么在大型、高速或要求较高的液压缸中要设置缓冲装置？17、简述直动式顺序阀的工作原理。
18、绘制插装阀用作二位三通阀的原理图，并加以说明。
19、绘制二通插装阀卸荷回路，并加以说明。
20、用先导式溢流阀卸荷的工作原理是什么？21、减压阀的出口压力取决于什么？其出口压力为定值的条件是什么？22、如果将溢流阀的进出油口接反，溢流阀能否正常工作？为什么？23、若流经节流阀的流量不变，改变节流阀的开口大小时，什么参量发生变化？如何变化？24、绘制插装阀作单向阀使用的阀口连接方法，以及对应的单向阀。
25、从作用上说明溢流阀、减压阀、顺序阀的区别？减压阀、顺序阀可否作溢流阀使用？26、顺序阀和溢流阀是否可以互换使用？27、什么叫液压泵的卸荷？根据卸荷的工作原理，卸荷类型有哪两种？28、简述油雾器的工作原理。
29、膨胀干涉型（抗性）消声器的工作原理是什么？30、什么情况称为I型障碍信号？消除障碍信号障碍段的方法有哪几种？31、简述空气过滤器的工作原理。
32、快速排气阀的作用是什么？它一般安装在什么附近效果较好？33、节流供气回路中，什么情况下出现“爬行”现象？为什么会出现该现象？34、节流供气回路中，什么情况下出现“跑空”现象？为什么会出现该现象？35、双手同时操作回路的作用是什么？绘制你熟悉的双手同时操作回路并说出其工作原理。
1、如图所示，液压泵输出流量q =25L/min ，向液压缸供油。
设活塞直径D=50mm ，活塞杆直径d =30mm ，进、回油管直径d 1=d 2=10mm 。
求活塞运动速度v 以及进油管、回油管中油液的流动速度v 1、v 2。
解：进油管中液流速度s m d qv /31.501.014.36010254423211=⨯⨯⨯⨯==-π由进入液压缸的流量可求活塞运动速度s m D qv /21.005.014.360102544232=⨯⨯⨯⨯==-π用连续性方程计算回油管中液流速度v d D v d 4)(422222-=ππs m v d d D v /36.321.001.003.005.022222222=⨯-=-=2、如图所示，A 1=100cm 2，A 2=80cm 2，F 1=30 kN ，F 2=20 kN ，输入流量q 1=15L/min ，求：（1）两液压缸的工作压力p 1、p 2；（2）两液压缸的运动速度v 1、v 2。
