Matlab频谱分析报告程序

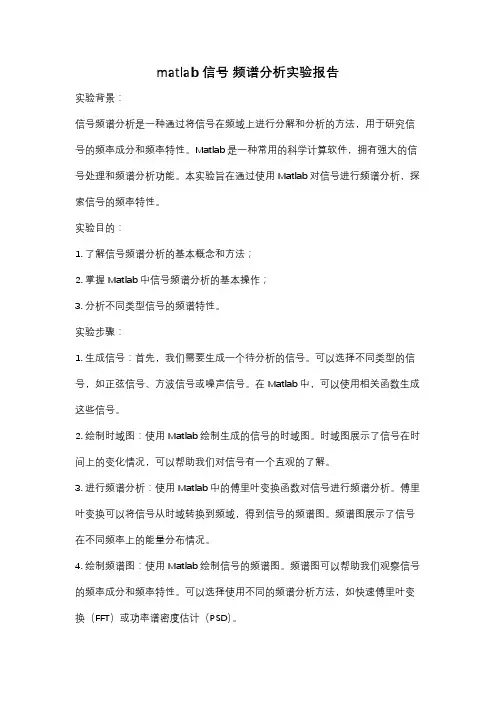

matlab 信号频谱分析实验报告实验背景：信号频谱分析是一种通过将信号在频域上进行分解和分析的方法，用于研究信号的频率成分和频率特性。

Matlab是一种常用的科学计算软件，拥有强大的信号处理和频谱分析功能。

本实验旨在通过使用Matlab对信号进行频谱分析，探索信号的频率特性。

实验目的：1. 了解信号频谱分析的基本概念和方法；2. 掌握Matlab中信号频谱分析的基本操作；3. 分析不同类型信号的频谱特性。

实验步骤：1. 生成信号：首先，我们需要生成一个待分析的信号。

可以选择不同类型的信号，如正弦信号、方波信号或噪声信号。

在Matlab中，可以使用相关函数生成这些信号。

2. 绘制时域图：使用Matlab绘制生成的信号的时域图。

时域图展示了信号在时间上的变化情况，可以帮助我们对信号有一个直观的了解。

3. 进行频谱分析：使用Matlab中的傅里叶变换函数对信号进行频谱分析。

傅里叶变换可以将信号从时域转换到频域，得到信号的频谱图。

频谱图展示了信号在不同频率上的能量分布情况。

4. 绘制频谱图：使用Matlab绘制信号的频谱图。

频谱图可以帮助我们观察信号的频率成分和频率特性。

可以选择使用不同的频谱分析方法，如快速傅里叶变换（FFT）或功率谱密度估计（PSD）。

5. 分析频谱特性：观察频谱图，分析信号的频率成分和频率特性。

可以计算信号的主要频率分量，如峰值频率或频率范围。

还可以计算信号的能量分布情况，了解信号在不同频率上的能量分布情况。

实验结果与讨论：通过对不同类型信号进行频谱分析实验，我们可以得到以下结果和讨论：1. 正弦信号的频谱特性：正弦信号在频谱上只有一个频率成分，即信号的频率。

通过频谱分析，我们可以准确地确定正弦信号的频率。

2. 方波信号的频谱特性：方波信号在频谱上存在多个频率成分，主要包括基波频率和谐波频率。

通过频谱分析，我们可以观察到方波信号频谱上的多个峰值。

3. 噪声信号的频谱特性：噪声信号在频谱上呈现较为均匀的能量分布，没有明显的峰值。

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先，我们需要了解FFT的原理。

FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。

在频谱图中，横轴表示频率，纵轴表示振幅。

该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容：1.实验目的和背景介绍。

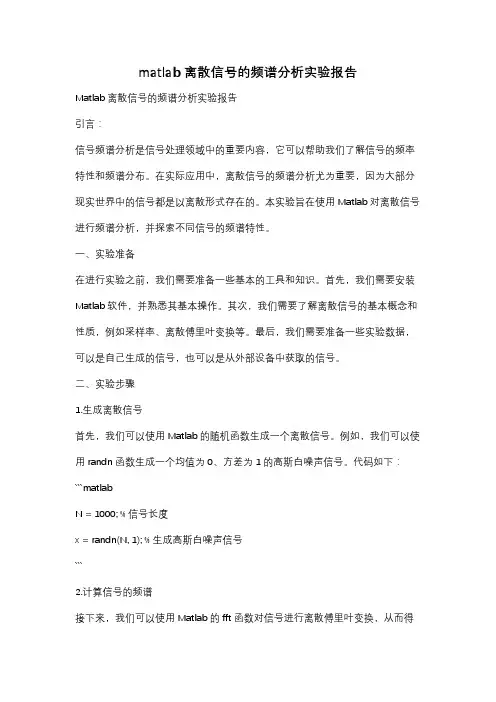

matlab离散信号的频谱分析实验报告Matlab离散信号的频谱分析实验报告引言：信号频谱分析是信号处理领域中的重要内容，它可以帮助我们了解信号的频率特性和频谱分布。

在实际应用中，离散信号的频谱分析尤为重要，因为大部分现实世界中的信号都是以离散形式存在的。

本实验旨在使用Matlab对离散信号进行频谱分析，并探索不同信号的频谱特性。

一、实验准备在进行实验之前，我们需要准备一些基本的工具和知识。

首先，我们需要安装Matlab软件，并熟悉其基本操作。

其次，我们需要了解离散信号的基本概念和性质，例如采样率、离散傅里叶变换等。

最后，我们需要准备一些实验数据，可以是自己生成的信号，也可以是从外部设备中获取的信号。

二、实验步骤1.生成离散信号首先，我们可以使用Matlab的随机函数生成一个离散信号。

例如，我们可以使用randn函数生成一个均值为0、方差为1的高斯白噪声信号。

代码如下：```matlabN = 1000; % 信号长度x = randn(N, 1); % 生成高斯白噪声信号```2.计算信号的频谱接下来，我们可以使用Matlab的fft函数对信号进行离散傅里叶变换，从而得到信号的频谱。

代码如下：```matlabX = fft(x); % 对信号进行离散傅里叶变换```3.绘制频谱图最后，我们可以使用Matlab的plot函数将信号的频谱绘制出来，以便更直观地观察信号的频谱特性。

代码如下：```matlabf = (0:N-1)*(1/N); % 构建频率轴plot(f, abs(X)); % 绘制频谱图xlabel('Frequency'); % 设置横轴标签ylabel('Magnitude'); % 设置纵轴标签title('Spectrum Analysis'); % 设置图标题```三、实验结果通过以上步骤，我们可以得到离散信号的频谱图。

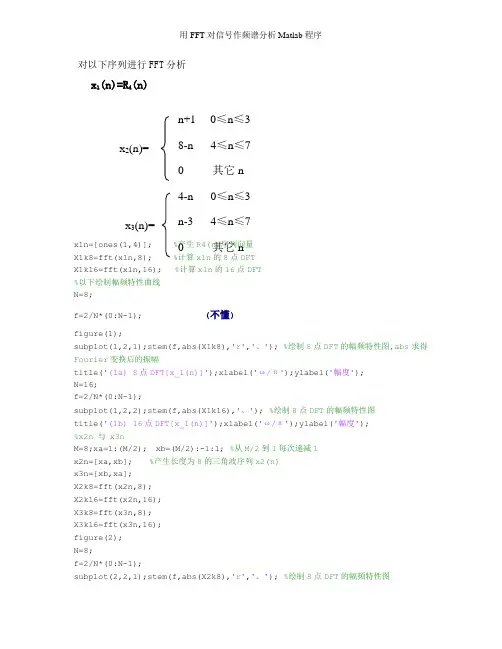

对以下序列进行FFT 分析x 1(n)=R 4(n)x 2(n)=x 3(n)=x1n=[ones(1,4)]; %产生R4(n)序列向量X1k8=fft(x1n,8); %计算x1n 的8点DFTX1k16=fft(x1n,16); %计算x1n 的16点DFT%以下绘制幅频特性曲线N=8;f=2/N*(0:N-1); (不懂)figure(1);subplot(1,2,1);stem(f,abs(X1k8),'r','、'); %绘制8点DFT 的幅频特性图,abs 求得Fourier 变换后的振幅title('(1a) 8点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(1,2,2);stem(f,abs(X1k16),'、'); %绘制8点DFT 的幅频特性图title('(1b) 16点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');%x2n 与 x3nM=8;xa=1:(M/2); xb=(M/2):-1:1; %从M/2到1每次递减1x2n=[xa,xb]; %产生长度为8的三角波序列x2(n)x3n=[xb,xa];X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);figure(2);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X2k8),'r','、'); %绘制8点DFT 的幅频特性图n+1 0≤n ≤3 8-n 4≤n ≤7 0 其它n 4-n 0≤n ≤3 n-3 4≤n ≤70 其它ntitle('(2a) 8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X3k8),'r','、'); %绘制8点DFT的幅频特性图title('(3a) 8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X2k16),'、'); %绘制8点DFT的幅频特性图title('(2b) 16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,4);stem(f,abs(X3k16),'、'); %绘制8点DFT的幅频特性图title('(3b) 16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');%x4n 与 x5nN=8;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k8=fft(x4n,8);X4k16=fft(x4n,16);X5k8=fft(x5n,8);X5k16=fft(x5n,16);figure(3);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X4k8),'r','、'); %绘制8点DFT的幅频特性图title('(4a) 8点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X5k8),'r','、'); %绘制8点DFT的幅频特性图title('(5a) 8点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X4k16),'、'); %绘制8点DFT的幅频特性图title('(4b) 16点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,4);stem(f,abs(X5k16),'、'); %绘制8点DFT的幅频特性图title('(5b) 16点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度');%x8nFs=64; T=1/Fs;N=16;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k16=fft(x8n,16);N=16;f=2/N*(0:N-1);figure(4);subplot(2,2,1);stem(f,abs(X8k16),'、'); %绘制8点DFT的幅频特性图title('(6a) 16点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度');N=32;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k32=fft(x8n,32);N=32;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X8k32),'、'); %绘制8点DFT的幅频特性图title('(6b) 32点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度'); N=64;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k64=fft(x8n,64);N=64;f=2/N*(0:N-1);subplot(2,2,3);stem(f,abs(X8k64),'、'); %绘制8点DFT的幅频特性图title('(6c) 64点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度');。

matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》实验目的：通过Matlab软件对信号进行频谱分析，了解信号的频谱特性，并掌握频谱分析的基本方法。

实验原理：信号的频谱分析是指将信号在频域上进行分析，得到信号的频谱特性。

频谱分析可以帮助我们了解信号的频率成分，频率分布情况，以及信号的频谱密度等信息。

在Matlab中，可以使用fft函数对信号进行频谱分析，得到信号的频谱图像。

实验步骤：1. 生成信号：首先在Matlab中生成一个信号，可以是正弦信号、方波信号或者任意复杂的信号。

2. 采样信号：对生成的信号进行采样，得到离散的信号序列。

3. 频谱分析：使用fft函数对采样的信号进行频谱分析，得到信号的频谱特性。

4. 绘制频谱图像：将频谱分析得到的结果绘制成频谱图像，观察信号的频谱分布情况。

实验结果分析：通过频谱分析，我们可以得到信号的频谱图像，从图像中可以清晰地看出信号的频率成分，频率分布情况，以及信号的频谱密度等信息。

通过对信号频谱图像的观察和分析，可以更好地了解信号的频谱特性，为后续的信号处理和分析提供参考。

实验结论：通过本次实验，我们成功使用Matlab对信号进行了频谱分析，得到了信号的频谱特性，并且掌握了频谱分析的基本方法。

频谱分析是信号处理和分析的重要工具，对于理解信号的频率特性和频率分布情况具有重要意义。

希望通过本次实验，能够对信号的频谱分析有更深入的了解，并且能够在实际工程中应用到相关领域。

通过本次实验，我们对Matlab信号频谱分析有了更深入的了解，对信号处理和分析有了更深入的认识，也为我们今后的学习和工作提供了更多的帮助。

希望通过不断地实践和学习，能够更加深入地掌握信号频谱分析的相关知识，为实际工程应用提供更多的帮助。

MATLAB离散信号的产⽣和频谱分析实验报告实验⼀离散信号的产⽣和频谱分析⼀、实验⽬的仿真掌握采样定理。

学会⽤FFT 进⾏数字谱分析。

掌握FFT 进⾏数字谱分析的计算机编程实现⽅法。

培养学⽣综合分析、解决问题的能⼒，加深对课堂内容的理解。

⼆、实验要求掌握采样定理和数字谱分析⽅法；编制FFT 程序；完成正弦信号、线性调频信号等模拟⽔声信号的数字谱分析；三、实验内容单频脉冲（CWP ）为)2e xp()()(0t f j T t rec t t s π=。

式中，)(Ttrect 是矩形包络，T 是脉冲持续时间，0f 是中⼼频率。

矩形包络线性调频脉冲信号（LFM ）为)]21(2exp[)()(20Mt t f j Ttrect t s +=π。

式中，M 是线性调频指数。

瞬时频率Mt f +0是时间的线性函数，频率调制宽度为MT B =。

设参数为kHz f 200=，ms T 50=，kHz B 10=，采样频率kHz f s 100=。

1．编程产⽣单频脉冲、矩形包络线性调频脉冲。

2．编程实现这些信号的谱分析。

3．编程实现快速傅⽴叶变换的逆变换。

四、实验原理1、采样定理所谓抽样，就是对连续信号隔⼀段时间T 抽取⼀个瞬时幅度值。

在进⾏模拟/数字信号的转换过程中，当采样频率fs ⼤于信号中最⾼频率f 的2倍时(fs>=2f)，采样之后的数字信号完整地保留了原始信号中的信息，⼀般实际应⽤中保证采样频率为信号最⾼频率的5～10倍；采样定理⼜称奈奎斯特定理。

2、离散傅⾥叶变换（FFT ）长度为N 的序列()x n 的离散傅⽴叶变换()X k 为：10()(),0,....,1N nkN n X k x n W k N -===-∑N 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT ⼜可以分解为两个N/4点的DFT 。

依此类推，当N 为2的整数次幂时（2MN =），由于每分解⼀次降低⼀阶幂次，所以通过M 次的分解，最后全部成为⼀系列2点DFT 运算。

实验报告通信工程 1101学号：********* 姓名：李*实验2 用MATLAB 进行信号频谱分析一、实验目的㈠ 初步掌握MATLAB 产生常用离散时间信号的编程方法。

㈡ 学习编写简单的FFT 算法程序，对离散信号进行幅频谱分析。

㈢ 观察离散时间信号频谱的特点。

二、实验原理㈠ 常用的离散时间信号在 MATLAB 语言主要是研究离散信号的。

常用的离散信号有： 1．单位取样序列⎩⎨⎧≠==0001)(n n n δ2．单位阶跃序列⎩⎨⎧<≥=001)(n n n u3．实指数序列R a n a n x n∈∀=;)(4．复指数序列n e n x n j ∀=+)(0)(ωσ5．正(余)弦序列)cos()(0θω+=n n x n ∀ 6．周期序列n N n x n x ∀+=)()(㈡ 离散信号的产生离散信号的图形显示使用stem 指令。

在 MATLAB 中的信号处理工具箱中,主要提供的信号是离散信号。

由于MATLAB 对下标的约定为从1开始递增，例如x=[5,4,3,2,1,0],表示x(1)=5,x(2)=4,X(3)=3…因此要表示一个下标不由1开始的数组x(n)，一般应采用两个矢量，如 n=[-3，-2，-1，0，l ，2，3，4，5]；x=[1，-l ，3，2，0，4，5，2，1]；这表示了一个含9个采样点的矢量：X(n)={x(-3)，x(-2)，x(-1)，x(0)，x(1)，x(2)，x(3)，x(4)，x(5)}。

1．单位取样序列⎩⎨⎧≠==δ0001)(n n n 这一函数实现的方法有二：方法一：可利用MATLAB 的zeros 函数。

x=zeros(1，N)； %建立一个一行N 列的全零数组x(1)=1； %对X （1）赋1 方法二：可借助于关系操作符实现n=1:N;x=[n==1]; %n 等于1时逻辑关系式结果为真，x=1；n 不等于1时为假，x=0如要产生 ⎪⎩⎪⎨⎧≤<<=≤≤=-δ20210100)(10)(n n n n n n n n n n n n则可采用MATLAB 实现：n=n1:n2；x=[(n-n0)==0]；%n=n0时逻辑关系式结果为真，x=1；n ≠n0时为假，x=0 2．单位阶跃序列⎩⎨⎧<≥=001)(n n n u这一函数可利用MATLAB 的ones 函数实现： x=ones(1，N)；还可借助于关系操作符“>＝”来实现。

matlab fft谱分析实验报告Matlab FFT谱分析实验报告引言谱分析是一种常用的信号处理技术，用于研究信号的频率成分和能量分布。

傅里叶变换是一种常见的谱分析方法，而Matlab中的FFT函数则是实现傅里叶变换的强大工具。

本实验旨在通过使用Matlab中的FFT函数对不同类型的信号进行谱分析，探索其在实际应用中的作用和价值。

实验方法1. 生成信号首先，我们使用Matlab中的函数生成几种不同类型的信号，包括正弦信号、方波信号和噪声信号。

通过调整信号的频率、幅度和噪声水平，我们可以模拟不同的实际场景。

2. 调用FFT函数接下来，我们使用Matlab中的FFT函数对生成的信号进行频谱分析。

FFT函数将信号从时域转换到频域，提供了信号在不同频率上的能量分布情况。

3. 绘制频谱图通过调用Matlab中的绘图函数，我们可以将FFT函数输出的频谱数据可视化为频谱图。

频谱图通常以频率为横轴，能量或幅度为纵轴，展示了信号在不同频率上的能量分布情况。

实验结果1. 正弦信号的频谱分析我们首先对一个频率为50Hz、幅度为1的正弦信号进行频谱分析。

结果显示，该信号在50Hz附近有一个明显的峰值，表示信号主要由50Hz频率成分组成。

2. 方波信号的频谱分析接下来，我们对一个频率为10Hz、幅度为1的方波信号进行频谱分析。

由于方波信号包含丰富的谐波成分，频谱图中出现了多个峰值，每个峰值对应一个谐波成分。

3. 噪声信号的频谱分析最后，我们对一个包含高斯噪声的信号进行频谱分析。

噪声信号的频谱图呈现出平坦的能量分布，没有明显的峰值。

这说明噪声信号在各个频率上都有一定的能量分布，没有明显的频率成分。

讨论与分析通过对不同类型信号的频谱分析，我们可以得出以下结论：1. 正弦信号的频谱图呈现出一个明显的峰值，表示信号主要由该频率成分组成。

这对于识别和分析周期性信号非常有用。

2. 方波信号的频谱图呈现出多个峰值，每个峰值对应一个谐波成分。

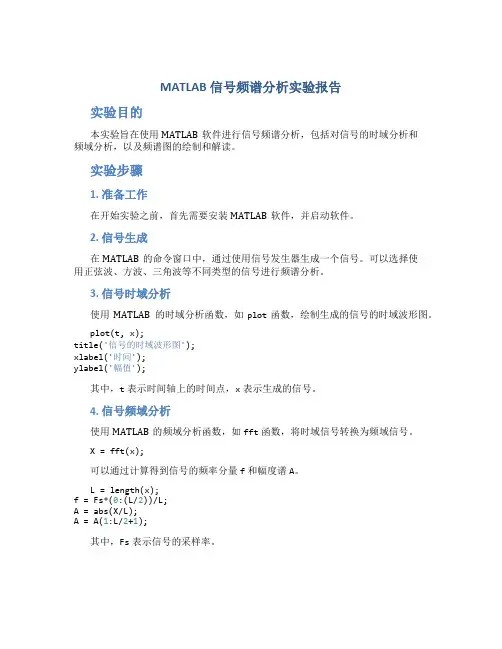

MATLAB 信号频谱分析实验报告实验目的本实验旨在使用MATLAB软件进行信号频谱分析，包括对信号的时域分析和频域分析，以及频谱图的绘制和解读。

实验步骤1. 准备工作在开始实验之前，首先需要安装MATLAB软件，并启动软件。

2. 信号生成在MATLAB的命令窗口中，通过使用信号发生器生成一个信号。

可以选择使用正弦波、方波、三角波等不同类型的信号进行频谱分析。

3. 信号时域分析使用MATLAB的时域分析函数，如plot函数，绘制生成的信号的时域波形图。

plot(t, x);title('信号的时域波形图');xlabel('时间');ylabel('幅值');其中，t表示时间轴上的时间点，x表示生成的信号。

4. 信号频域分析使用MATLAB的频域分析函数，如fft函数，将时域信号转换为频域信号。

X = fft(x);可以通过计算得到信号的频率分量f和幅度谱A。

L = length(x);f = Fs*(0:(L/2))/L;A = abs(X/L);A = A(1:L/2+1);其中，Fs表示信号的采样率。

5. 绘制频谱图使用MATLAB的绘图函数，如plot函数，将频域信号的频谱绘制成图表。

plot(f, A);title('信号的频谱图');xlabel('频率');ylabel('幅值');6. 频谱图解读通过观察频谱图，可以分析信号在不同频率上的能量分布情况。

高幅度的频率分量表示信号在该频率上具有较大的能量，低幅度的频率分量表示信号在该频率上具有较小的能量。

7. 实验总结通过本次实验，我们学习了如何使用MATLAB进行信号的时域分析和频域分析。

时域分析可以帮助我们观察信号在时域上的变化情况，频域分析可以帮助我们了解信号在不同频率上的能量分布情况。

通过绘制频谱图，我们可以直观地观察信号的频谱特征，并进行进一步的信号分析和处理。

MATLAB关于FFT频谱分析的程序```Matlab%定义信号参数fs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间向量f1=10;%第一个频率成分f2=100;%第二个频率成分x = sin(2*pi*f1*t) + sin(2*pi*f2*t); % 信号%计算信号的FFTN = length(x); % 信号长度X = fft(x); % FFT变换X_mag = abs(X(1:N/2))/N; % 取FFT结果的一半并除以信号长度得到幅度谱f = (0:N/2-1)*fs/N; % 计算频率向量%绘制频谱figure;plot(f, X_mag);xlabel('Frequency (Hz)');ylabel('Magnitude');title('FFT Spectrum Analysis');grid on;```在上述程序中，我们首先定义了信号的参数，例如采样频率（fs）、时间向量（t）和信号的频率成分（f1和f2）。

然后，我们使用这些参数生成信号（x），该信号是由两个不同频率的正弦波叠加而成。

接下来，我们计算信号的FFT（通过调用fft函数），并使用abs函数取FFT结果的绝对值。

我们还将FFT结果的一半（因为FFT结果是对称的，前一半包含了频谱信息）除以信号长度，得到幅度谱（X_mag）。

频率向量（f）通过简单计算得到。

使用上述程序，我们可以计算并绘制任意信号的频谱。

只需修改信号的参数、生成信号的代码和绘图设置，就可以适应不同的应用需求。

除了上述示例程序，MATLAB还提供了许多其他函数和工具，用于更详细的频谱分析，如频谱图的平滑、窗函数的应用、频谱峰值的查找等。

读者可以根据自己的需求进一步研究和探索MATLAB的频谱分析功能。

基于MATLAB的信号的频谱分析信号频谱分析是一种将时域信号转换为频域信号的方法。

频谱分析可以帮助我们了解信号的频率成分、频率特性以及频率分布情况。

MATLAB 是一种强大的信号处理工具，提供了丰富的函数和工具用于频谱分析。

在MATLAB中，频谱分析主要通过使用FFT（快速傅里叶变换）来实现。

FFT可以将时域信号转换为频率域信号，它是一种高效的计算算法，可以快速计算信号的频谱。

首先，我们需要先读取信号数据并将其转换为MATLAB中的矩阵数据形式。

可以使用`load`函数读取信号数据，然后将其存储为一个向量或矩阵。

```matlabdata = load('signal_data.txt');```接下来，我们可以使用`fft`函数对信号进行频谱分析。

`fft`函数会返回一个复数向量，表示信号在频率域的频率分量。

```matlabfs = 1000; % 采样频率N = length(data); % 信号长度frequencies = (0:N-1)*(fs/N); % 计算频率坐标轴spectrum = fft(data); % 进行FFT变换```在以上代码中，我们先计算了信号的采样频率`fs`和信号的长度`N`。

然后使用这些参数计算频率坐标轴`frequencies`。

最后使用`fft`函数对信号进行FFT变换，得到信号的频谱`spectrum`。

为了得到信号的幅度谱图，我们可以使用`abs`函数计算复数向量的绝对值。

```matlabamplitude_spectrum = abs(spectrum);```接下来，我们可以绘制信号的幅度谱图。

使用`plot`函数可以绘制信号在频率域的幅度分布图。

```matlabfigure;plot(frequencies, amplitude_spectrum);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');```此外，我们还可以绘制信号的功率谱图。

matlab信号频谱分析实验报告《MATLAB信号频谱分析实验报告》摘要：本实验利用MATLAB软件对不同信号进行频谱分析，通过对信号的频谱特征进行分析和比较，探讨了不同信号的频谱特性及其应用。

实验结果表明，MATLAB信号频谱分析工具能够有效地帮助我们理解信号的频谱特性，为信号处理和通信系统设计提供了重要的参考依据。

引言：信号频谱分析是信号处理和通信领域中的重要内容之一，通过对信号的频谱特性进行分析，可以帮助我们了解信号的频率分布、能量分布和相位特性，为信号处理和通信系统设计提供重要的参考依据。

MATLAB作为一种强大的信号处理工具，提供了丰富的频谱分析函数和工具，能够帮助我们快速准确地分析信号的频谱特性。

实验目的：1. 掌握MATLAB中常用的信号频谱分析函数和工具；2. 对不同类型的信号进行频谱分析，比较它们的频谱特性；3. 探讨不同信号的频谱特性及其应用。

实验内容：1. 使用MATLAB中的fft函数对不同类型的信号进行频谱分析；2. 对比分析不同信号的频谱特性，包括频率分布、能量分布和相位特性；3. 分析不同信号的频谱特性对信号处理和通信系统设计的影响。

实验步骤：1. 生成不同类型的信号，包括正弦信号、方波信号和三角波信号；2. 使用MATLAB中的fft函数对生成的信号进行频谱分析；3. 分析不同信号的频谱特性，包括频率分布、能量分布和相位特性；4. 对比分析不同信号的频谱特性，探讨其应用和影响。

实验结果：1. 正弦信号的频谱特性：频率集中在一个点上，能量分布均匀，相位特性明显；2. 方波信号的频谱特性：频率分布为奇次谐波，能量分布不均匀，相位特性复杂；3. 三角波信号的频谱特性：频率分布为奇次谐波，能量分布均匀，相位特性简单。

实验结论：1. 正弦信号的频谱特性与其频率、幅值和相位有关，能够直观地反映信号的频率和相位特性；2. 方波信号的频谱特性包含丰富的谐波成分，能够用于频率多重复用通信系统的设计；3. 三角波信号的频谱特性简单明了，适合于频率调制和解调系统的设计。

matlab信号频谱分析实验报告Matlab信号频谱分析实验报告引言：信号频谱分析是一种常用的信号处理技术，它可以帮助我们了解信号的频率成分和能量分布情况。

在本次实验中，我们使用Matlab进行信号频谱分析，并通过实验结果来验证频谱分析的有效性和准确性。

实验目的：1. 了解信号频谱分析的基本原理和方法；2. 掌握Matlab中频谱分析函数的使用；3. 分析不同信号的频谱特性，并进行比较。

实验原理：信号频谱分析是将时域信号转换为频域信号的过程。

在频域中，信号的能量分布情况可以通过频谱图进行展示。

常用的频谱分析方法有傅里叶变换、快速傅里叶变换（FFT）等。

实验步骤：1. 生成信号：首先，我们需要生成一个待分析的信号。

可以选择不同类型的信号，如正弦信号、方波信号等。

在本次实验中，我们选择了一个包含多个频率成分的复合信号。

2. 采样信号：为了进行频谱分析，我们需要对信号进行采样。

采样过程将连续信号转换为离散信号，以便进行数字信号处理。

在Matlab中，可以使用`sample`函数对信号进行采样。

3. 频谱分析：使用Matlab中的频谱分析函数对采样信号进行频谱分析。

常用的函数有`fft`、`spectrogram`等。

通过这些函数，我们可以得到信号的频谱图，并可以进行进一步的分析和处理。

实验结果：通过对复合信号进行频谱分析，我们得到了如下的频谱图。

从图中可以看出，信号包含多个频率成分，且能量分布不均匀。

这些频率成分可以通过频谱图进行直观的观察和分析。

进一步分析：除了观察频谱图外，我们还可以通过频谱分析得到更多的信息。

例如，可以计算信号的功率谱密度，以了解信号在不同频率上的能量分布情况。

此外，还可以计算信号的频谱峰值、频谱带宽等参数，以进一步揭示信号的特性。

实验总结：通过本次实验，我们了解了信号频谱分析的基本原理和方法，并掌握了Matlab 中频谱分析函数的使用。

频谱分析是一种重要的信号处理技术，可以帮助我们了解信号的频率成分和能量分布情况。

matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》摘要：本实验利用Matlab软件对信号进行频谱分析，通过对信号的频谱特性进行研究，探讨了信号频谱分析的基本原理和方法。

实验结果表明，Matlab软件可以有效地对信号进行频谱分析，并能够准确地显示信号的频谱特性，为信号处理和分析提供了有力的工具。

1. 引言信号频谱分析是信号处理领域中的重要内容之一，它可以帮助人们了解信号的频率成分和频谱特性，对信号的特征进行深入分析。

Matlab作为一种强大的科学计算软件，能够提供丰富的信号处理工具和函数，可以方便地进行信号频谱分析。

本实验旨在利用Matlab软件对信号进行频谱分析，探讨信号频谱分析的基本原理和方法，并通过实验验证Matlab软件在信号频谱分析中的有效性和可靠性。

2. 实验原理信号的频谱分析是指将信号在频域上进行分析，得到信号的频率成分和频谱特性。

信号的频谱分析可以通过傅里叶变换来实现，傅里叶变换能够将信号从时域转换到频域，得到信号的频谱信息。

在Matlab中，可以利用fft函数来进行信号的傅里叶变换，得到信号的频谱信息，并通过plot函数将频谱信息可视化显示出来。

3. 实验过程（1）生成信号：首先在Matlab中生成一个测试信号，可以是正弦信号、方波信号或其他类型的信号。

（2）进行频谱分析：利用fft函数对生成的信号进行傅里叶变换，得到信号的频谱信息。

（3）频谱可视化：利用plot函数将信号的频谱信息可视化显示出来，观察信号的频谱特性。

4. 实验结果通过对不同类型的信号进行频谱分析实验，得到了它们在频域上的频谱特性。

通过对频谱的观察和分析，可以清晰地看到信号的频率成分和频谱分布情况，从而了解信号的频谱特性。

5. 结论本实验利用Matlab软件对信号进行频谱分析，通过对信号的频谱特性进行研究，探讨了信号频谱分析的基本原理和方法。

实验结果表明，Matlab软件可以有效地对信号进行频谱分析，并能够准确地显示信号的频谱特性，为信号处理和分析提供了有力的工具。

实验1用MATLAB进行信号频谱分析提供一个实验步骤，帮助您用MATLAB进行信号频谱分析。

以下是一个详细步骤，您可以按照提示进行操作。

1.准备信号数据选择一个信号数据，可以是一个音频文件或一个由数字数据表示的信号。

确保该文件位于MATLAB当前工作目录下，或者提供文件的完整路径。

2.导入信号数据在MATLAB命令窗口中键入以下命令，将信号数据导入到MATLAB中：`data = audioread('filename.wav');`或者，如果信号数据是数字数据矩阵，可以直接将其赋值给变量：`data = your_signal_data;`3.绘制时域波形图使用以下命令可以绘制信号的时域波形图：`plot(data);`这将绘制出信号的波形图。

可以使用音频播放器在MATLAB环境中播放信号，以便更好地了解信号特征：`sound(data, Fs);`这里的Fs是信号的采样率，通常以赫兹（Hz）为单位。

4.计算信号的频谱频谱可以通过对信号进行傅里叶变换来获得。

在MATLAB中，可以使用fft函数执行傅里叶变换。

使用以下命令来计算信号的频谱：`N = length(data); %获取信号数据的长度``Y = fft(data); %执行傅里叶变换``P = abs(Y/N); %计算信号的频谱（单侧幅度谱）`5.绘制频谱图使用以下命令可以绘制信号的频谱图：`f=(0:N-1)*(Fs/N);%计算频率轴``plot(f, P); %绘制频谱图``xlabel('频率（Hz）');``ylabel('幅度');`6.可选步骤：去除直流分量信号的频谱通常包含一个直流分量（频率为0Hz），可以通过以下步骤将其去除：`P(1)=0;%设置直流分量的幅度为0``plot(f, P); %绘制修正后的频谱图`到此为止，我们已经使用MATLAB完成了信号频谱分析的基本步骤。

matlab 离散信号频谱分析实验报告实验目的：本实验旨在通过使用MATLAB软件对离散信号进行频谱分析，探究信号的频谱特性，并通过实验结果验证频谱分析的有效性和准确性。

实验原理：频谱分析是一种将信号从时域转换到频域的方法，通过分析信号的频谱特性可以了解信号的频率分布情况。

离散信号频谱分析主要基于离散傅里叶变换（DFT）和快速傅里叶变换（FFT）算法。

实验步骤：1. 生成离散信号：使用MATLAB中的函数生成一个离散信号，可以选择正弦信号、方波信号或其他类型的信号。

2. 绘制时域波形：将生成的离散信号在时域上进行绘制，观察信号的波形特征。

3. 进行频谱分析：使用MATLAB中的DFT或FFT函数对离散信号进行频谱分析，得到信号的频谱图像。

4. 绘制频谱图像：将频谱分析得到的结果进行绘制，观察信号在频域上的频率分布情况。

5. 分析频谱特性：根据频谱图像，分析信号的主要频率成分、频谱密度等特性。

实验结果与分析：通过实验我们选择了一个正弦信号作为实验对象，其频率为100Hz，幅值为1。

首先，我们绘制了该正弦信号的时域波形，观察到信号呈现出周期性的振荡特征。

接下来，我们使用MATLAB中的FFT函数对该离散信号进行频谱分析。

得到的频谱图像显示，信号的主要频率成分为100Hz，且幅值为1。

此外，频谱图像还显示了信号在其他频率上的幅值衰减情况，表明信号在频域上存在多个频率成分。

根据频谱图像，我们可以进一步分析信号的频谱特性。

首先，信号的主要频率成分为100Hz，这意味着信号的主要周期为0.01秒。

其次，频谱图像显示了信号在其他频率上的幅值衰减情况，说明信号在频域上存在多个频率成分，这可能与信号的采样率和信号源本身的特性有关。

实验结论：通过本次实验，我们成功地使用MATLAB对离散信号进行了频谱分析，并得到了信号的频谱图像。

实验结果表明，频谱分析是一种有效的信号分析方法，可以揭示信号的频率分布情况和频谱特性。

matlab 信号频谱分析实验报告Matlab 信号频谱分析实验报告引言：信号频谱分析是一项重要的技术，用于研究信号在频域上的特性。

在实际应用中，我们经常需要对信号进行频谱分析，以了解信号的频率成分和频谱特征。

本实验利用Matlab软件进行信号频谱分析，通过实验数据和结果展示，探索信号频谱分析的原理和应用。

实验一：时域信号与频域信号的关系在信号处理中，时域信号和频域信号是两个重要的概念。

时域信号是指信号在时间上的变化，频域信号则是指信号在频率上的变化。

通过傅里叶变换，我们可以将时域信号转换为频域信号，从而获得信号的频谱信息。

实验中，我们首先生成一个简单的正弦信号，并绘制其时域波形图。

然后，利用Matlab中的傅里叶变换函数对信号进行频谱分析，得到其频域波形图。

通过对比时域和频域波形图，我们可以观察到信号在不同频率上的能量分布情况。

实验二：频谱分析的应用频谱分析在许多领域中具有广泛的应用。

在通信领域中，频谱分析可以用于信号调制和解调、频率选择性传输等方面。

在音频处理中，频谱分析可以用于音乐合成、音频效果处理等方面。

在图像处理中，频谱分析可以用于图像压缩、图像增强等方面。

本实验中，我们以音频处理为例，展示频谱分析的应用。

首先，我们选取一段音频信号，并绘制其时域波形图。

然后，通过傅里叶变换，将信号转换为频域信号，并绘制其频域波形图。

通过观察频域波形图，我们可以了解音频信号在不同频率上的能量分布情况，从而进行音频效果处理或音频识别等应用。

实验三：信号滤波与频谱分析信号滤波是信号处理中常用的技术，用于去除信号中的噪声或干扰。

在频谱分析中，我们可以通过滤波器对信号进行滤波，从而改变信号的频谱特性。

本实验中，我们选取一段含有噪声的信号，并绘制其时域波形图。

然后，利用滤波器对信号进行滤波，并绘制滤波后的时域波形图和频域波形图。

通过对比滤波前后的波形图，我们可以观察到滤波器对信号频谱的影响，以及滤波效果的好坏。

结论：通过本实验，我们深入了解了Matlab在信号频谱分析中的应用。

Matlab 信号处理工具箱 谱估计专题频谱分析Spectral estimation （谱估计）的目标是基于一个有限的数据集合描述一个信号的功率（在频率上的）分布。

功率谱估计在很多场合下都是有用的，包括对宽带噪声湮没下的信号的检测。

从数学上看，一个平稳随机过程n x 的power spectrum （功率谱）和correlation sequence （相关序列）通过discrete-time Fourier transform （离散时间傅立叶变换）构成联系。

从normalized frequency （归一化角频率）角度看，有下式注：()()2xx S X ωω=，其中()/2/21lim N j n n N n N X x e N ωω→∞=-=∑πωπ-<≤。

其matlab近似为X=fft(x,N)/sqrt(N)，在下文中()L X f 就是指matlab fft 函数的计算结果了使用关系2/s f f ωπ=可以写成物理频率f 的函数，其中s f 是采样频率相关序列可以从功率谱用IDFT 变换求得：序列n x 在整个Nyquist 间隔上的平均功率可以表示为上式中的()()2xx xx S P ωωπ=以及()()xx xx sS f P f f = 被定义为平稳随机信号n x 的power spectral density (PSD)（功率谱密度）一个信号在频带[]1212,,0ωωωωπ≤<≤上的平均功率可以通过对PSD 在频带上积分求出从上式中可以看出()xx P ω是一个信号在一个无穷小频带上的功率浓度，这也是为什么它叫做功率谱密度。

PSD 的单位是功率（e.g 瓦特）每单位频率。

在()xx P ω的情况下，这是瓦特/弧度/抽或只是瓦特/弧度。

在()xx P f 的情况下单位是瓦特/赫兹。

PSD 对频率的积分得到的单位是瓦特，正如平均功率[]12,P ωω所期望的那样。
