伏安法测电阻的实验一、实验探究题1.在“伏安法测电阻”实验中，小明同学将电路连成如图甲所示的电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（要求：滑动变阻器的滑片P 向右滑动时，电流表示数变大）.（2）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是________。
（3）排除故障后，小明进行实验记录数据，并根据数据绘制出图像（如图乙所示），由图乙可知，该定值电阻阻值是________Ω。
（4）小华设计了另一个测量电阻的电路，如图丙所示，电源电压不变，在MN 之问接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了部分电阻值（如图丁所示），由电表表盘数据可知：该电路中R0＝________Ω。
2. 如图所示是小明测定小灯泡电阻的实验电路图，电源电压恒为9V，电压表有0～3V和0～15V两个量程，小灯泡上标有5V字样。
（1）实验中电压表应选用________V的量程。
（2）正确连接电路后，闭合开关S，小明发现电流表示数较小，小灯泡不亮。
接下来应进行的操作是_____（只有一个正确选项）。
A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小滑动变阻器接入电路的阻值（3）小明正确操作后，发现灯泡发光了。
如果要使灯泡正常发光，他应该移动滑动变阻器的滑片，观察________表的示数，使其为________。
（4）小明根据多次实验测得的数据画出了通过小灯泡的电流随其两端电压变化的图象，如图所示，分析图象可知小灯泡正常发光时的电阻是________Ω（保留小数点后一位）。
同时发现在不同的电压下，灯丝电阻不是定值，原因是灯丝电阻受________的影响。
（5）当小灯泡正常发光时，小明还想知道小灯泡两端电压变大时它的发光情况，他逐渐向左移动滑片。
当灯泡两端电压是8V时，小灯泡灯丝烧断了，此时电压表示数会________8V。
专题14测电阻、电功率实验题一、实验题字样、“10Ω2A”字样、“50Ω1A”字样），以及导线若干．小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据．继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同．求：①电压表的量程．②计算说明实验中电流表的量程．的阻值．③根据记录的第二组数据，计算出此时待测电阻Rx一、实验题①连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且很暗。
出现此现象的原因是：；②现有规格为“2Ω1.0A”、“5Ω0.5A”、“10Ω0.2A”的三个滑动变阻器供选择，为了顺利完成实验，应选的滑动变阻器连入电路；①小华判断小灯正常发光的方法是：；）中电压表所接量程为伏；③请根据相关信息计算出电压U和小灯泡的额定功率P额。
（2023·上海普陀·统考二模）小华做“测定小灯泡的电功率”实验，现有电源两个（电压分别为、待测小灯（标有“2.5V”字样）、电流表、电压表、滑动变阻器（标有“10Ω2A”字样）（1）小华连接的电路中电压表并联在两端（选填“小灯”、“滑动变阻器”（2）小华仅更换了电源，闭合电键前使变阻器连入电路的电阻最大。
闭合电键后，他移动滑片，发现电压①小嘉判定小灯泡正常发光的依据是。
②调整电路前，电压表并联在（选填“小灯泡”“滑动变阻器”或“电源”（写出主要的计算过程）()（2023·上海浦东新·统考二模）小华做“测定小灯泡的电功率”实验，现有电源（电源电压可调，且（1）判断并说明电压表并联在电路中的位置；；；（2）请根据相关信息计算出小灯泡的额定功率P=。
（需写出主要推理和计算过程）（2023·上海杨浦·统考二模）小杨要做“测定小灯泡电功率”实验，现有电源（电压为、滑动变阻器各一个，其它器材齐全且完好。
电路 电流 电压 电阻一、填空题1．（2019黄浦二模）在电路中导体接通电源后，自由电荷在导体中定向移动形成电流。
对电流的形成过程，人们通常用图4（a ）所示水流的形成过程来类比。
图4（a ）中阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。
请类比分析图4（b ）中电流形成，小灯发光的过程。
2．（2018青浦一模）一节新干电池的电压为______伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带______电（选填“正”或“负”），其定向移动方向与电路中的电流方向________（选填“一致”或“相反”）。
3．（2017浦东新区一模）导体两端的电压是导体中自由电荷做 移动的原因。
物理学规定电流是从电源的 ____极流出的。
4．（2019宝山一模）上海地区家用照明电路的电压为____伏。
电视机与电热水壶是_____的（选填“串联”或“并联”），它们正常工作时，通过电视机的电流______通过电热水壶的电流（选填“大于”、“等于”或“小于”）。
5．（2018松江一模）一节新干电池的电压为 伏；如图6所示，若要将一节干电池正确装入电池盒，应将图6（甲）中电池的A 端接到图6（乙）电池盒的 （选填“B”或“C”）接线柱；若用图6（丙）中电压表测一节干电池的电压，电压表应选择 伏的量程。
（a ） （b ）图4AB水渠水轮机闸门甲乙电池小灯电键CD6．（2018浦东新区一模）一节新干电池的电压为 伏，手电筒、小型收音机等用电器经常采用几节干电池 (选填“串联”或“并联”)在一起进行供电。
家中空调、冰箱等用电器正常工作时的电压均为 伏。
7．（2019宝山一模）某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为_____安；当它两端的电压降为3伏时，通过它的电流为_____安，它的电阻为_____欧。
8．（2018闵行一模） 某导体两端加上4.5伏电压后，通过它的电流为0.5安，则该导体的电阻为 欧。

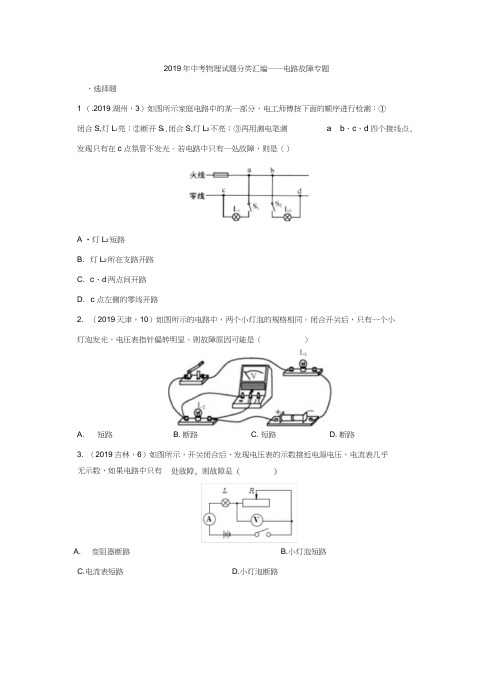

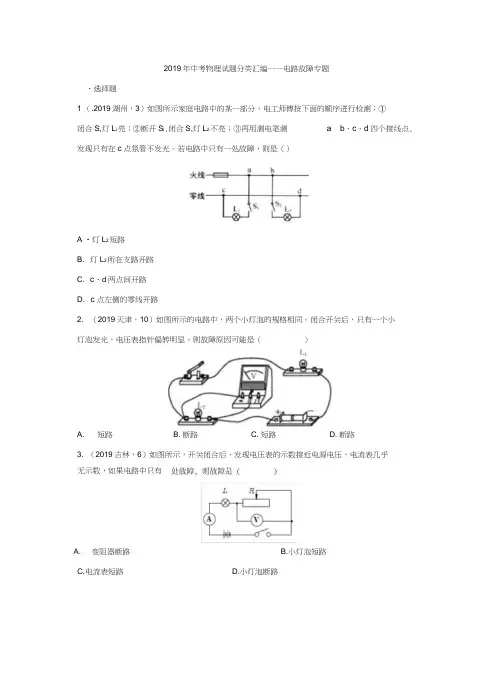

2019年中考物理试题分类汇编一一电路故障专题、选择题1 （.2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：① 闭合S,灯L i 亮；②断开S i ,闭合S,灯L 2不亮；③再用测电笔测 a b 、c 、d 四个接线点,发现只有在c 点氛管不发光。
若电路中只有一处故障，则是（）A •灯L 2短路 B. 灯L 2所在支路开路 C. c 、d 两点间开路 D. c 点左侧的零线开路2. （2019天津，10）如图所示的电路中，两个小灯泡的规格相同。
闭合开关后，只有一个小 灯泡发光，电压表指针偏转明显。
则故障原因可能是（）A. 短路B. 断路C. 短路D. 断路3. （2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎A.变阻器断路 D.小灯泡断路B.小灯泡短路C.电流表短路无示数，如果电路中只有4. （2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示 数。
一段时间后，三灯泡突然熄灭，两电表示数均变为零。
若将甲、乙两灯泡互换，一电表 示数仍为零，另一电表有示数。
造成此现象的原因可能是（）A. 甲灯短路 B .甲灯断路 C .乙灯断路 D .丙灯断路5. （2019广东，7）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发 现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是B. 进户的火线断路 D .电灯的灯丝断路6. （2019年郴州，17）如图所示，闭合开关 S 后，灯泡L 没有发光，电流表和电压表的示数 均为0.若电路中只有一处故障，则可能的故障是（）RA .灯泡L 断路B .电阻R 断路C .灯泡L 短路D .电阻R 短路7. （2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说 法正确的是（）A .插座短路 C .进户的零线断路A .断开S 和S 3,闭合S 2时，R i 和R 2并联 B. 断开S 和S 3,闭合S 2时，电压表测量电源电压 C. 断开S ，闭合S i 时&, R i 和R 2串联 D .断开S,闭合S 2时S 3, R 2被短路8. （2019淄博，11）如图所示，电源电压为 5V ，闭合开关S ,电压表的示数为1V 。

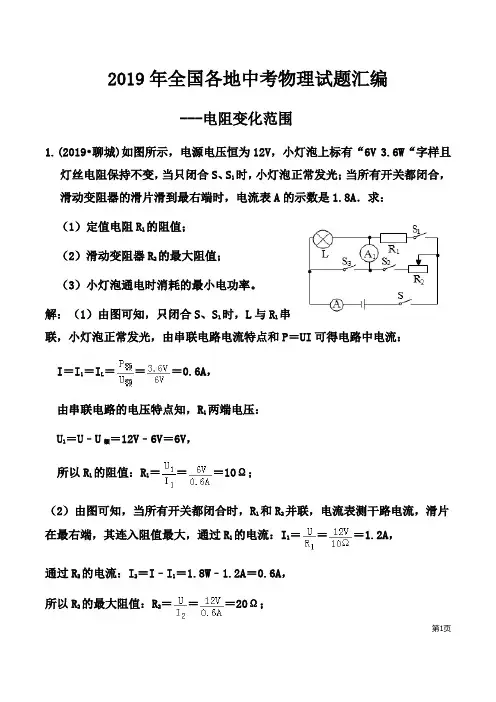

2019年中考物理试题分类汇编——变阻器专题1.（2019铜仁，16）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。
2.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。
闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B 两点，测得电压为3.0V，则A、B间_______（短路/断路），这种故障可能的情况是_________、______________。
3（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路8.（2019安徽，17）如图，电源电压保持不变，R为定值电阻。
闭合开关，向左移动滑片P ，则（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大11.（2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。

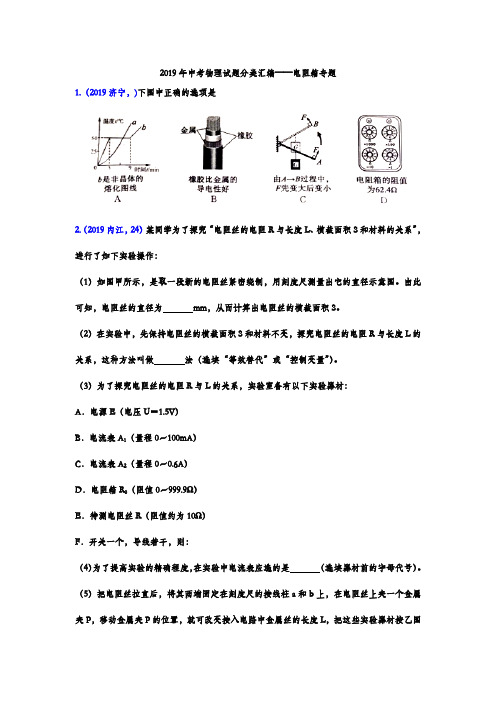

2019年中考物理试题分类汇编——电阻箱专题1.（2019济宁，)下图中正确的选项是2.（2019内江，24）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。
由此可知，电阻丝的直径为mm，从而计算出电阻丝的横截面积S。
（2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做法（选填“等效替代”或“控制变量”）。
（3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：A．电源E（电压U＝1.5V）B．电流表A1（量程0～100mA）C．电流表A2（量程0～0.6A）D．电阻箱R0（阻值0～999.9Ω）E．待测电阻丝R（阻值约为10Ω）F．开关一个，导线若干，则：（4）为了提高实验的精确程度，在实验中电流表应选的是（选填器材前的字母代号）。
（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。
闭合开关S前，电阻箱的阻值应调整到Ω。
（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。
根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L 为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R 。
（7）该电阻丝1cm长度的阻值为Ω。
3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。
2019年中考物理试题分类汇编——欧姆定律计算专题1.（2019福建，32）空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A 划分的。
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。
已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R 与A 的关系为R＝× 103Ω1）通过计算，判断电压表示数为10V 时对应的空气质量等级。
2）更换定值电阻R0 可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R′ 0的阻值应为多大？2.（2019 毕节，25）某同学设计了一个利用如图1 所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图2所示，电源电压保持6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m 3，g取10N/kg ）（1）当电流表示数为0.2A 时，求压敏电阻R2 的阻值；（2）如图 2所示， 当压敏电阻 R 2的阻值为 20Ω时，求此时压敏电阻 R 2所在深度处的海水压 强； （3）若电流的最大测量值为 0.6A ，则使用此方法能测出海水的最大深度是多少？3. （ 2019长春， 17）如图所示，电阻 R1的阻值为 10Ω．闭合开关 S ，电阻 R1 两端的电压为2）通过电阻 R1的电流．10V ，电阻 R2 两端的电压为 5V ．求：1） 电源两端的电压．4.(2019上海，25)小华同学做“用电流表、电压表测电阻”实验,现有电源(电压为3V且保持不变)、待测电阻Rx 、电流表、电压表、电键各一个,滑动变阻器有A、B、C 三个(分别标有“ 5? 2A”字样、“ 10? 2A”字样、“ 50? 1A”字样),以及导线若干。
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。
（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。
2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。
现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。
请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。
闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。
（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。
年中考各地物理试题汇编之电阻（11·茂名）2．下列措施中，不能改变导体电阻的是A．改变导体的长度B．改变导体的材料C．改变导体的横截面积D．改变导体接入电路中的位置答案：D（11·鸡西、黑河、绥化）1．在下图所示的四位科学家中，以其名字命名电阻单位的是答案：B（11·泰州）10．小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究答案：C（11·鸡西）1．在下图所示的四位科学家中，以其名字命名电阻单位的是答案：B（11·恩施州）5．小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是：A．强度大的铁丝B．细小价格较便宜的铝丝C．粗一点的铜丝D．性能稳定的镍铬合金丝答案：C（11·龙东地区）3．下列关于电阻的说法正确的是A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零答案：B（11·盘锦）6．不考虑温度的影响，关于导体的电阻，下列说法正确的是A．通过某导体的电流为零时，该导体的电阻是零B．导体的电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的两条导线，长导线的电阻较大D．同种材料制成的长短相同的两条导线，细导线的电阻较大答案：D（11·崇左）11．（双选）为维护消费者权益，崇左市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。
引起这种电线不符合规格的主要原因是A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大答案：B C（11·怀化）20．决定电阻大小的因素有导体的材料、__________和______________。
2018全国各地中考物理分类汇编－电压电阻8. （2018山东济宁）小梦为济宁市2019年5月份的体育测试设计了一个电子身高测量仪。
图5的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。
