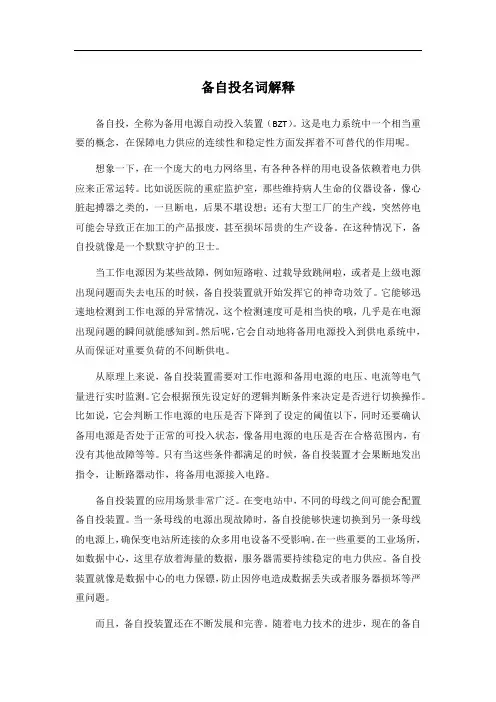

电力系统备用电源的自动投切装置

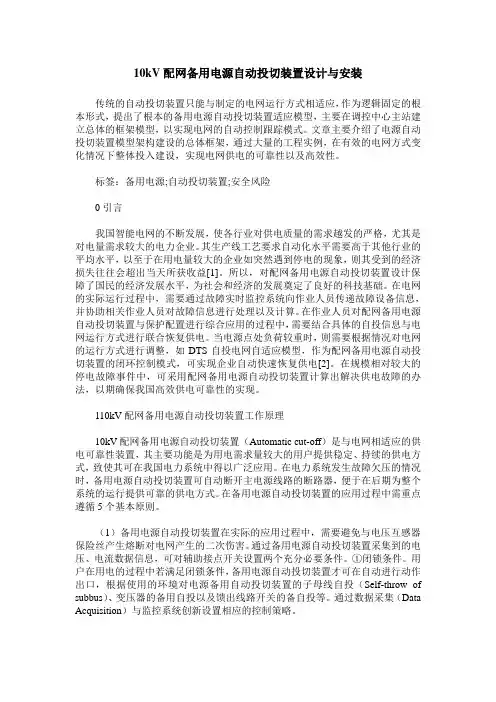

10kV配网备用电源自动投切装置设计与安装传统的自动投切装置只能与制定的电网运行方式相适应，作为逻辑固定的根本形式，提出了根本的备用电源自动投切装置适应模型，主要在调控中心主站建立总体的框架模型，以实现电网的自动控制跟踪模式。

文章主要介绍了电源自动投切装置模型架构建设的总体框架，通过大量的工程实例，在有效的电网方式变化情况下整体投入建设，实现电网供电的可靠性以及高效性。

标签：备用电源;自动投切装置;安全风险0引言我国智能电网的不断发展，使各行业对供电质量的需求越发的严格，尤其是对电量需求较大的电力企业。

其生产线工艺要求自动化水平需要高于其他行业的平均水平，以至于在用电量较大的企业如突然遇到停电的现象，则其受到的经济损失往往会超出当天所获收益[1]。

所以，对配网备用电源自动投切装置设计保障了国民的经济发展水平，为社会和经济的发展奠定了良好的科技基础。

在电网的实际运行过程中，需要通过故障实时监控系统向作业人员传递故障设备信息，并协助相关作业人员对故障信息进行处理以及计算。

在作业人员对配网备用电源自动投切装置与保护配置进行综合应用的过程中，需要结合具体的自投信息与电网运行方式进行联合恢复供电。

当电源点处负荷较重时，则需要根据情况对电网的运行方式进行调整，如DTS自投电网自适应模型，作为配网备用电源自动投切装置的闭环控制模式，可实现企业自动快速恢复供电[2]。

在规模相对较大的停电故障事件中，可采用配网备用电源自动投切装置计算出解决供电故障的办法，以期确保我国高效供电可靠性的实现。

110kV配网备用电源自动投切装置工作原理10kV配网备用电源自动投切装置（Automatic cut-off）是与电网相适应的供电可靠性装置，其主要功能是为用电需求量较大的用户提供稳定、持续的供电方式，致使其可在我国电力系统中得以广泛应用。

在电力系统发生故障欠压的情况时，备用电源自动投切装置可自动断开主电源线路的断路器，便于在后期为整个系统的运行提供可靠的供电方式。

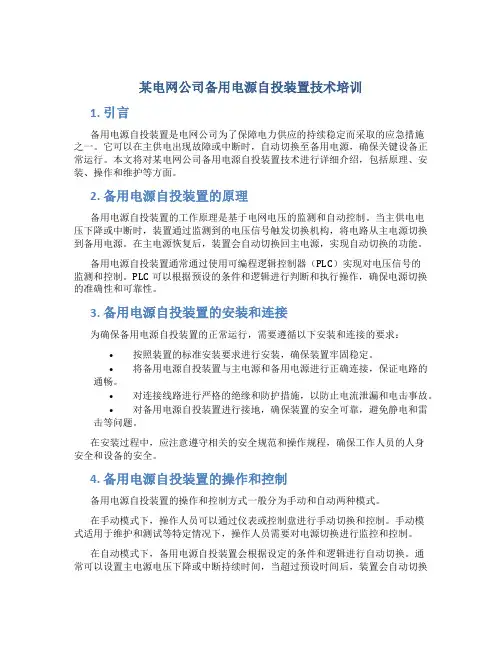

某电网公司备用电源自投装置技术培训1. 引言备用电源自投装置是电网公司为了保障电力供应的持续稳定而采取的应急措施之一。

它可以在主供电出现故障或中断时，自动切换至备用电源，确保关键设备正常运行。

本文将对某电网公司备用电源自投装置技术进行详细介绍，包括原理、安装、操作和维护等方面。

2. 备用电源自投装置的原理备用电源自投装置的工作原理是基于电网电压的监测和自动控制。

当主供电电压下降或中断时，装置通过监测到的电压信号触发切换机构，将电路从主电源切换到备用电源。

在主电源恢复后，装置会自动切换回主电源，实现自动切换的功能。

备用电源自投装置通常通过使用可编程逻辑控制器（PLC）实现对电压信号的监测和控制。

PLC可以根据预设的条件和逻辑进行判断和执行操作，确保电源切换的准确性和可靠性。

3. 备用电源自投装置的安装和连接为确保备用电源自投装置的正常运行，需要遵循以下安装和连接的要求：•按照装置的标准安装要求进行安装，确保装置牢固稳定。

•将备用电源自投装置与主电源和备用电源进行正确连接，保证电路的通畅。

•对连接线路进行严格的绝缘和防护措施，以防止电流泄漏和电击事故。

•对备用电源自投装置进行接地，确保装置的安全可靠，避免静电和雷击等问题。

在安装过程中，应注意遵守相关的安全规范和操作规程，确保工作人员的人身安全和设备的安全。

4. 备用电源自投装置的操作和控制备用电源自投装置的操作和控制方式一般分为手动和自动两种模式。

在手动模式下，操作人员可以通过仪表或控制盘进行手动切换和控制。

手动模式适用于维护和测试等特定情况下，操作人员需要对电源切换进行监控和控制。

在自动模式下，备用电源自投装置会根据设定的条件和逻辑进行自动切换。

通常可以设置主电源电压下降或中断持续时间，当超过预设时间后，装置会自动切换到备用电源。

当主电源恢复后，装置也会自动切换回主电源。

自动模式适用于日常运行中的自动切换需求，能够提高切换的响应速度和准确性。

5. 备用电源自投装置的维护和保养为确保备用电源自投装置的正常运行和长期稳定性，需要进行定期的维护和保养工作。

备用电源自动投入装置本章要点1.备用电源自动投入装置的作用。

2.对备用电源自动投入装置的要求。

3.备用电源自动投入装置的原理接线图及动作行为分析。

第一节备用电源自动投入装置的作用电力系统许多重要场合对供电可靠性要求很高，采用备用电源自动投入装置是提高供电可靠性的重要方法。

所谓备用电源自动投入装置，就是当工作电源因故障被断开后，能自动将备用电源迅速投入工作的装置，简称AAT装置。

图2-1所示为电力系统使用AAT装置的几种典型一次接线图。

图2-1 (a)所示为备用变压器自动投入的典型一次接线图。

图中T1为工作变压器，T0为备用变压器。

正常情况下1QF、2QF闭合，T1投入运行，3QF、4QF 断开，T0不投入运行，工作母线由T1供电；当工作变压器T1发生故障时，T1的继电保护动作，使1QF、2QF断开，然后AAT装置动作将3QF、4QF迅速闭合，使工作母线上的用户由备用变压器T0重新恢复供电。

又如图2-1（f)所示的接线，正常情况下变电所的I段和II段母线分别由线路L-1和L-2供电，分段断路器3QF断开。

当线路L-l发生故障时，线路L-1的继电保护动作将断路器4QF, 2QF断开，然后AAT装置动作将分段断路器3QF迅速闭合，使接在I段母线上的用户由线路L-2重新恢复供电。

比较图2-1中各种使用AAT装置的典型一次接线图可知，其备用电源的备用方式有所不同，其中第一种备用方式是装设正常情况下断开着的备用电源（用备用变压器或备用线），如图2-1 (a)、（b)、（c）、(d)所示，称明备用方式。

其特点是备用可靠性高，广泛用于发电厂厂用电和变电所所用电。

为提高备用电源的利用率，一个备用电源可同时作为两段或几段工作电源的备用。

另外一种备用方式是不装设正常情况下断开着的备用电源，而是在正常情况下工作的分段母线间，靠分段断路器取得相互备用，如图2-1（e）、（f）所示，称暗备用方式。

在暗备用方式中，每个工作电源的容量应根据两个分段母线的总负荷来考虑，否则在AAT动作后，要减去相应负荷。

1.什么叫备用电源自动投入装置，其作用和要求是什么?
备用电源自动投入装置就是当工作电源因故障被断开后，当备用电源正常时, 能自动地而且迅速地将备用电源投入工作或将用户切换到备用电源上去，使用户不致于停电的一种装置，简称为BZT装置。

对BZT装置的基本要求有以下几点：
(1)装置的启动部分应能反应工作母线失去电压的状态。

在工作母线失去电压的
情况下，备用电源均应自动投入，以保证不间断供电。

(2)工作电源断开后，备用电源才能投入。

为防止把备用电源投入到故障元件上，
以致扩大事故，扩大设备损坏程度，而且达不到BZT装置的预定效果，因此要求只有当工作电源断开后，备用电源方可投入，这一点是不容忽视的。

(3)BZT装置只能动作一次，以免在母线上或引出线上发生持续性故障时，备用
电源被多次投入到故障元件上，造成更严重的事故。

(4)BZT装置应该保证停电时间最短，使电动机容易自启动。

(5)当电压互感器的熔断器熔断时BZT装置不应动作。

(6)当备用电源无电压时，BZT装置不应动作。

为满足上述基本要求，BZT应由低电压启动和自动合闸两部分组成，其
作用如下：
低电压启动部分，当母线因各种原因失去电压时，断开工作电源。

自动合闸部分，在工作电源的断路器断开后，将备用电源的断路
器投入。

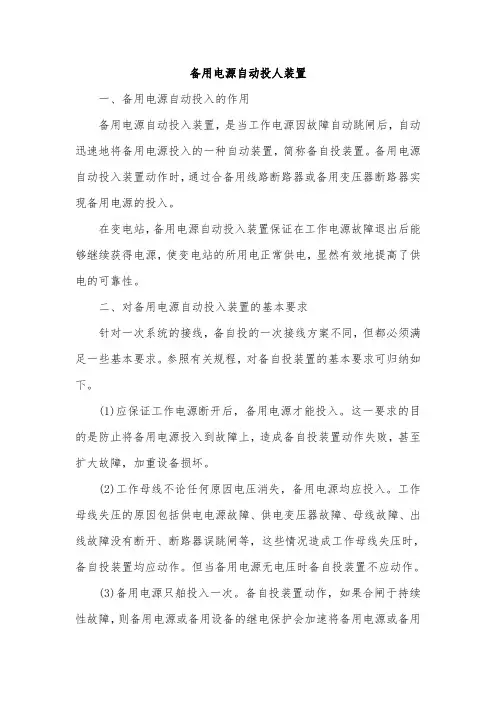

备用电源自动投人装置一、备用电源自动投入的作用备用电源自动投入装置，是当工作电源因故障自动跳闸后，自动迅速地将备用电源投入的一种自动装置，简称备自投装置。

备用电源自动投入装置动作时，通过合备用线路断路器或备用变压器断路器实现备用电源的投入。

在变电站，备用电源自动投入装置保证在工作电源故障退出后能够继续获得电源，使变电站的所用电正常供电，显然有效地提高了供电的可靠性。

二、对备用电源自动投入装置的基本要求针对一次系统的接线，备自投的一次接线方案不同，但都必须满足一些基本要求。

参照有关规程，对备自投装置的基本要求可归纳如下。

(1)应保证工作电源断开后，备用电源才能投入。

这一要求的目的是防止将备用电源投入到故障上，造成备自投装置动作失败，甚至扩大故障，加重设备损坏。

(2)工作母线不论任何原因电压消失，备用电源均应投入。

工作母线失压的原因包括供电电源故障、供电变压器故障、母线故障、出线故障没有断开、断路器误跳闸等，这些情况造成工作母线失压时，备自投装置均应动作。

但当备用电源无电压时备自投装置不应动作。

(3)备用电源只舶投入一次。

备自投装置动作，如果合闸于持续性故障，则备用电源或备用设备的继电保护会加速将备用电源或备用设备断开。

此时若再投入备用电源，不但不会成功，而且使备用电源或备用设备、系统再次遭受故障冲击，可能造成扩大事故、损坏设备等严重后果。

(4)备用电源投于故障时，继电保护应加速动作。

(5)电压互感器二次断线时装置不应动作。

工作母线失压时备自投装置均应动作，而备自投装置是通过电压互感器测量母线电压的。

当电压互感器二次断线时，备自投装置感受为母线失压，但此时实际母线电压正常，因此备自投装置不应动作.另外，备自投装置动作时间应该以负荷停电时间尽可能短为原则，以减少电动机的自起动时间。

但故障点应有一定的去游离和恢复绝缘时间，以保证装置的动作成功。

三、备用电源自动投入的一次接线方案备用电源自动投入的一次接线方案型式多样，按照备用方式可以分为明备用和暗备用。

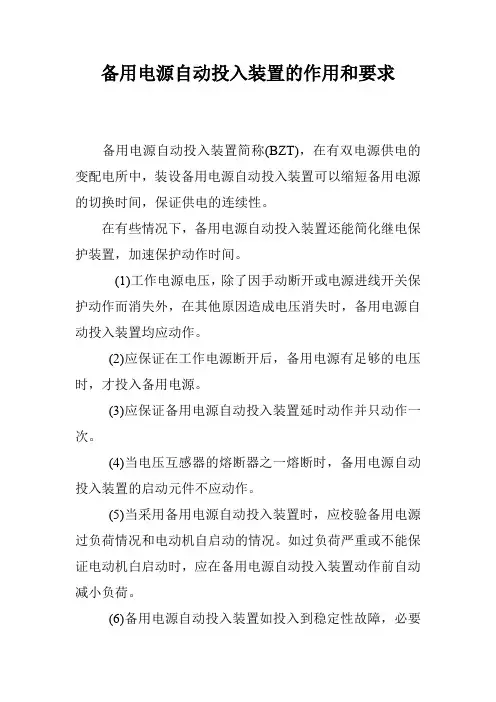

备用电源自动投入装置的作用和要求
备用电源自动投入装置简称(BZT)，在有双电源供电的变配电所中，装设备用电源自动投入装置可以缩短备用电源的切换时间，保证供电的连续性。

在有些情况下，备用电源自动投入装置还能简化继电保护装置，加速保护动作时间。

(1)工作电源电压，除了因手动断开或电源进线开关保护动作而消失外，在其他原因造成电压消失时，备用电源自动投入装置均应动作。

(2)应保证在工作电源断开后，备用电源有足够的电压时，才投入备用电源。

(3)应保证备用电源自动投入装置延时动作并只动作一次。

(4)当电压互感器的熔断器之一熔断时，备用电源自动投入装置的启动元件不应动作。

(5)当采用备用电源自动投入装置时，应校验备用电源过负荷情况和电动机自启动的情况。

如过负荷严重或不能保证电动机白启动时，应在备用电源自动投入装置动作前自动减小负荷。

(6)备用电源自动投入装置如投入到稳定性故障，必要
时应使投入断路器的保护加速动作。

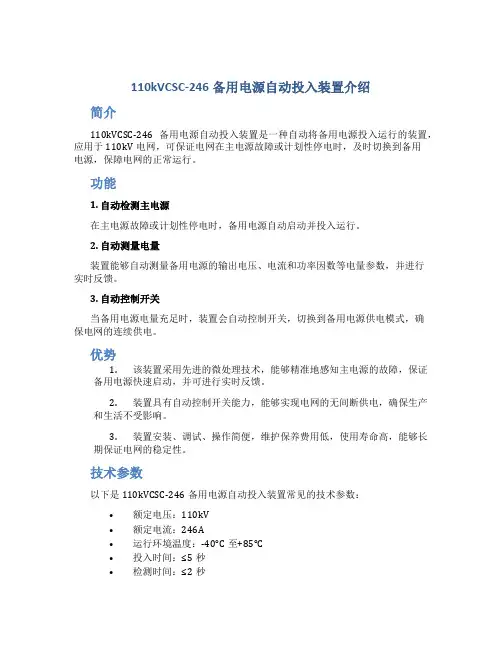

110kVCSC-246备用电源自动投入装置介绍简介110kVCSC-246备用电源自动投入装置是一种自动将备用电源投入运行的装置，应用于110kV电网，可保证电网在主电源故障或计划性停电时，及时切换到备用电源，保障电网的正常运行。

功能1. 自动检测主电源在主电源故障或计划性停电时，备用电源自动启动并投入运行。

2. 自动测量电量装置能够自动测量备用电源的输出电压、电流和功率因数等电量参数，并进行实时反馈。

3. 自动控制开关当备用电源电量充足时，装置会自动控制开关，切换到备用电源供电模式，确保电网的连续供电。

优势1.该装置采用先进的微处理技术，能够精准地感知主电源的故障，保证备用电源快速启动，并可进行实时反馈。

2.装置具有自动控制开关能力，能够实现电网的无间断供电，确保生产和生活不受影响。

3.装置安装、调试、操作简便，维护保养费用低，使用寿命高，能够长期保证电网的稳定性。

技术参数以下是110kVCSC-246备用电源自动投入装置常见的技术参数：•额定电压：110kV•额定电流：246A•运行环境温度：-40°C至+85°C•投入时间：≤5秒•检测时间：≤2秒•自动控制开关电压：AC220V应用场景该装置适用于以下场景：1.具有严苛的电网要求，需要保证电网的稳定性，不允许发生故障或中断的企业和机构。

2.需要大量电能供应的工矿企业，电网中断可能会导致生产中断，规模损失巨大。

3.对电网要求高的企业和机构，例如医疗机构、交通枢纽等。

结语110kVCSC-246备用电源自动投入装置是一种先进的自动控制设备，能够保障电网的稳定性，确保无间断供电。

在目前的电气化进程中，其应用范围越来越广，未来还有很大的发展前景。
