下载文档原格式
Enterprise Development专业品质权威Analysis Report企业发展分析报告上海锟泓财务咨询有限公司免责声明:本报告通过对该企业公开数据进行分析生成，并不完全代表我方对该企业的意见，如有错误请及时联系;本报告出于对企业发展研究目的产生，仅供参考，在任何情况下，使用本报告所引起的一切后果，我方不承担任何责任:本报告不得用于一切商业用途，如需引用或合作，请与我方联系:上海锟泓财务咨询有限公司1企业发展分析结果1.1 企业发展指数得分企业发展指数得分上海锟泓财务咨询有限公司综合得分说明：企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。
该企业的综合评价得分需要您得到该公司授权后，我们将协助您分析给出。
1.2 企业画像类别内容行业商务服务业-综合管理服务资质空产品服务务咨询；税务服务；商务代理代办服务；商务1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.4行政处罚-工商局4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.11产品抽查-工商局4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼（当事人）5.2法律诉讼（相关人）5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。
6.4声环境影响预测与评价6.4.1项目主要噪声源概况根据工程分析，项目噪声主要为设备运转时的噪声。
主要生产设备噪声源见表6.4-1。
6 水泥磨房除尘风机水泥磨房88 75 70 125 70 3507 空压机空压机房内88 90 75 110 65 3908 包装机包装系统88 120 75 80 75 3459 包装除尘风机包装系统88 120 75 80 75 34510 锟压机熟料初磨85 135 80 65 60 3606.4.2预测方法与模式本次噪声影响预测，主要是对厂内噪声源对厂界的影响进行预测，以现状监测点为受测点。
根据HJ2.4-2009《环境影响评价技术导则－声环境》中B4条：进行环境预测时所使用的工业噪声源都可按点声源处理。
1、点源叠加模式式中：L总——某点n个声源的叠加值，dB(A)；Li——第i 个声源的噪声值，dB(A)；n——声源个数。
2、户外声传播衰减量计算根据建设项目地形条件分析，噪声在传播过程中的衰减量计算方法主要考虑扩散衰减△L p1、大气吸收衰减△L p2、各屏障引起的衰减△L p3及地面效应引起的额外衰减△L p4 等因素。
△L p总=△L p1+△L p2+△L p3+△L p4扩散衰减量△L p1是△L p总的主要部分，可按下式计算：△L p1=20lgd2/d1式中：d1—声源参考距离，m；d2—预测点与声源之间的距离，m。
大气吸收衰减量：△L p2=m·d/100式中：d—声源到受声点距离，m；m—空气中声音衰减系数，dB（A）/100，取0.27dB（A）/100m。
屏障衰减△L p3：计算由于屏障增加的声波绕射路径差，然后计算菲淣耳系数N ，再利用绕射衰减计算图，即可查出衰减量。
对于本项目，屏障主要指建筑物和围墙。
建筑物的衰减量：△L p3=±2/λ ·σ式中：λ —入射声波波长； σ —声波绕射路径差。
地面吸收引起的衰减△Lp4可通过查地面吸收衰减图计算。

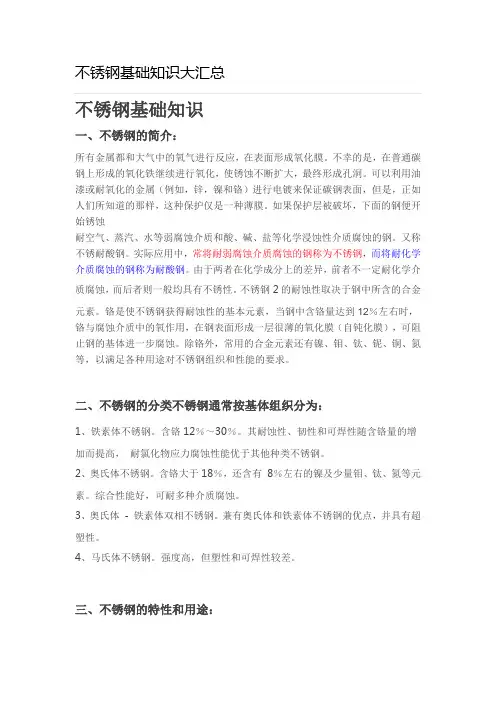

不锈钢基础知识大汇总不锈钢基础知识一、不锈钢的简介：所有金属都和大气中的氧气进行反应，在表面形成氧化膜。
不幸的是，在普通碳钢上形成的氧化铁继续进行氧化，使锈蚀不断扩大，最终形成孔洞。
可以利用油漆或耐氧化的金属（例如，锌，镍和铬）进行电镀来保证碳钢表面，但是，正如人们所知道的那样，这种保护仅是一种薄膜。
如果保护层被破坏，下面的钢便开始锈蚀耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。
又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢2的耐蚀性取决于钢中所含的合金元素。
铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。
除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。
二、不锈钢的分类不锈钢通常按基体组织分为：1、铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
2、奥氏体不锈钢。
含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
3、奥氏体- 铁素体双相不锈钢。
兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
4、马氏体不锈钢。
强度高，但塑性和可焊性较差。
三、不锈钢的特性和用途：四、不锈钢表面工艺：五、各个钢厂的包装特色和主要生产产品备注：国内其他钢厂：山东泰钢、江阴兆顺、兴化戴南、西安华新、西南、东方特钢，这些小厂主要用废料加工改轧板，生产工艺落后，板面差，无机械性能保证，元素含量于大厂相差无几，价格比大厂同型号便宜。
国外进口钢厂：上海克虏伯、南非、北美、日本、比利时、芬兰，进口板生产工艺先进，板面整洁美观，切边整齐，价格比国内同等型号要高六、不锈钢的规格型号和尺寸：不锈钢板材包含有卷和原装平板卷：1、卷又分为冷轧卷和热轧卷，切边卷和毛边卷2、冷轧卷的厚度一般为0.3-3mm，也有4-6mm厚度的冷轧板，宽度有1m、1219m、1.5m，用2B表示。
冬㈣货巾名称的其丈细写简写主妻国家貨币简写：1. CNY (ChiNeseYuanJ 人民币2. FRF (FRench Franc；法国法郎3. HKD (Hong Kong Dollar^ 港元4. CHF C德丈sCHweizer FrankenJ 瑞士出郎5. USD (United States Dollar j 美元6. CAD (CAnadian Dollar)加奪大元7. GBP (Great Britain Pound)英越8. NLG (Netherlandish Guilderj 荷兰省9. DEM (盘、文DEutsche M arkj 德、㈣马克10. BEF fBEIgischer FrancJ 比利肘法郎11 ・ JPY (JaPanese Yen J 日元12. AUD (Australian Dollar丿澳丸利亚元冬国详细货币简介：Afghani阿當汗尼Af Afghanistan阿盘汗bath 侏B Thailand 棊闺balboa巴就亚B Panama巴拿马aolivar怖利乩X b Venezuela委病竝colon (哥斯达黎加丿科郎C Costa Rica哥斯达黎加colon (萨余瓦多丿科郎0 El Salvador萨余宛多cordoba科多巴C$ Nicaragua尼加拉爪cruzeiro克弁球罗Cr$ brazil巴西dalasi达拉西DC Gambia冋比亚dinar (阿金及利亚丿第纳余DA Algeria阿余及利JLdinar 克丿第纳余ID Iraq伊竝克dinar (^] SL)第纳余JD Jordan 旦dinar (科成料J第纳余KD Kuwait科威対dinar (利比Jt丿第纳余LD Libya利比亚dinar (<LU 人氏鸣丿第纳余YD The People' s Democratic Republic of Yemen 也门人氏饵dinar (交尼斯丿第纳余D Tunisia交尼斯dinar (岗斯拉夫丿第纳余DIN Yugoslavia 夫dirham迪拉姆DH Morocco母洛哥dollar (丸利亚丿元$ A Australia 丸利亚dollar (巴哈马丿元B$ Bahamas巴咯马dollar (百慕丈丿元DBS Bermuda百慕丈dollar (加竽丸丿元Can $ Canada加爹丸dollar埃宏俄比症J 元SEth Ethiopia埃療絨比亚dollar (斐济丿元F$ Fiji斐济dollar (圭亚那丿元G$ Guyana圭亚那dollar fj 元HKg Hongkongdollar （牙臭加丿元J$ Jamaica 牙臭加dollar （利比里亚丿元LX Liberia 比里亚dollar （马来商亚丿元 M $ Malaysia 马来西3Ldollar （新西兰丿元NA$ NewZealand 新西兰dollar C 新加坡J 元SS Singapore 新加皱dollar （柠立尼达和多巴哥TT$ Trinidad and Tobago 柠立尼达和多巴哥dollar C 美国丿元USS USA 美2）dong （越南丿盾DDBVN 越南闺drachma 德拉丸马 Dr Greece 希 Mescudo （智利丿埃斯库多E Chili 智射escudo （葡萄牙丿埃斯库多Esc Portugal 笥萄牙forint 福抹Ft Hungary 匈牙利franc （比利肘丿法郎BF Belgium 比利对franc （布隆迪.丿法郎Fbu Burundi 布喘迪Franc （非洲全妙共同体丿法郎Franc （非洲全验共同体丿法郎CFAF Cameroon 疼夫坯；The Central African Republic 中非㈣；Chad 乍得；The People* Republic of the Congo 別采人民 S ］； Daho mey 达荷美；Gabo n 加 M.; Ivory Coast 牙海岸；Niger 尼可余；Senegal 加余；Toto 多哥；Upper Volta 上沃余为等 franc （法国）法卽FF France 法㈣franc （卢焦堡）法跑LuxF Luxemb （o ）urg 卢為煲franc （马余加什丿法郎FMG The Malagasy Republic 马余加什鸣franc （马里丿法郎MF Mali 马里franc （卢旺达）法郎RF Rwanda 卢旺达 franc 士）法郎 Sf Switzerland 瑞 士 gourde 古德G Haiti 海地 guarani 瓜竝尼C Paraguay 巴拉圭Guilderflorin ）（荷兰丿盾 fF Netherlands 荷兰kip ^4 K Laos 老挝koruna C 捷克丿克朗KeS Czechoslovakia 捷克斯洛伐克克朗 SKr Sweden f% 典克朗NKr Norway 抑成kwacha （■马iif^）克见吝 MK Malawi 马益维 kwacha （费比亚丿克瓦吝K Zambia 比亚 kyat （细甸）元K Burma 缅匈 lek 列克Lek Albania 阿余巴尼亚 lempira 他衣拉L Honduras 洪都益斯 leone 利吊 Le Sierra Leone 塞 利昂 leu 列伊Lv Romania 罗马尼亚 lev 列弗L Bulgaria 保加利亚 lire （意大勿）里枚Litltsly 意大利Lira （土耳其丿里拉（M ） LT Turkey 土耳其 Mark （稳克志联邦国丿马克DMGFR 念克志联邦饵krona C 冰釦 克朗IKr Iceland 冰岛krone （•疔矢）克朗 DKr Denmark 廿麦Markka (券兰丿马克Fmk Finland 兰Naira 条Nigeria 尼日利亚 new cedi 新痣地NC Ghana 加纳Ouguiya 吉亚 UM Mauritania 里琳尼亚 pa'anga 评加 T$ Tonga 场加Peseta 比宏.圾 Ptas Spain 曲 H 牙pound 了农浦路斯丿G £C Cyprus 塞浦路斯 pound C 埃及丿4 LE Egypt 埃及 pound C 其㈣丿 4 £(£ Stg) Great Britain 2| pound (■爱余兰丿& £lr Ireland 爱金兰 pound C 黎巴娥J & LL Lebanon 巴做 pound (马耳他丿£M Malta 马耳他pound (71J£S Sudan pound (奴利 JEj 包• LS Syria 叙列 3L quetzal 格吝余Q Guatemala 危地马拉 Renminbiyuan 人民币元 RMB China 中 5J rial (伊朗丿里亚余RIs Iran 伊胡 riel 鵝余Cambodia 東埔赛 riyal （莎柠阿拉冷丿里亚余SRIs Saudi Arabia 阿益爸riyal （阿拉冷也门国丿里亚余YRIs The Arab Republic of Yemen 阿益佑也门㈣ rouble 卢布 R （rub. Rbl ） USSR 伐罗斯rupee （印度丿卢比Rs India 印度rupee C 毛里求斯丿卢比 MRs Mauritius 毛里求斯rupee C 尼旳余丿卢比NRs Nepal 尼旳余rupee （巴基斯坦丿卢比PRs Pakistan 巴昱斯坦rupee （*斯里兰卡丿卢比SRs Sri Lanka Af 里兰卡rupiah （'印度尼西iEj 卢比C 戎质丿Rp Indonesia （p 尼西亚schilling （典地利）先令Sch Austria （奥地利）shilling （奇尼亚丿丸令KSh Kenya （-^尼亚）shilling （坦杂尼亚丿丸令TSh 坦杂尼亚shilling （乌千达丿丸令USh 乌干达sol 秦余$/秘鲁Somali shilling 兼马里丸令 ShSo Somali 马里sucre 克番S/ Ecuador 厄瓜多余syli 9）里 syli syli 几亚tugrik 国格里克Tug Mongolia 篆古won （朝鮮丿囲 W The Democratic People H s republic of Korea 朝鮮主义人氏国 酊元F Japan o 本 扎伊余Z Zaire 扎伊余兹罗提Zl Poland 就兰注：Odellar 的符号$也可作$。
电石渣100%代替石灰石生产熟料的优化改进措施我公司有2条3000t/d电石渣制熟料生产线，一线为三级预热器，从2010年采用电石渣100%代替石灰石生产以来，由于经验不足，生产中遇到了不少问题。
本文主要介绍我公司熟料生产中出现的质量问题和采取的相应措施。
1.工艺流程
化工厂生产PVC后的电石渣，经压滤含水在30%左右，输送至烘干锤式破碎机，利用窑尾预热器废气烘干，经过旋风分离器分离后电石渣干粉入干粉库，电石渣干粉通过库底计量与硅质原料、铁质校正原料调配后，100%替代石灰石配料生产水泥熟料。
2.存在的问题
1）熟料外观发黄，黄心率平均占50%，回转窑易掉窑皮，熟料结粒不均齐，fCaO含量高，生产的水泥与外加剂相容性差。
2）熟料易结大球，篦冷机易被压死，回转窑常结后圈，C3下料管易堵塞。
3）熟料3d抗压强度高，平均为33.0MPa，28d抗压强度较低，平均为52.5MPa。
电石渣化学成分见表1，熟料成分及物理性能见表2、表3。
表1电石渣的化学成分%
表2熟料成分
表3熟料物理性能
3.原因分析
1）由于没有设计单独存放的窑灰库，把窑灰与烘干后的干电石渣存放在1号干粉库内，电石渣不能与窑灰混合均匀，造成生料三率值波动，生料均化库均化系数仅为1.6，入窑生料成分的波动造成熟料结粒难以均齐，表2中＞20mm结粒料含量为50%，大结粒球不易烧透，基本上为黄心料，影响熟料质量。
2）化工电石渣压滤时将废水再利用，增大了电石渣的氯离子含量，表2中熟料氯离子含量为0.105%。
3）煅烧操作时对电石渣配料的操作方法掌握不全面，有些工艺操作参数还与石灰石配料时的相同。
4）湿电石渣入烘干破碎机烘干时，不能均匀上料，导致窑系统负压变化大，稳定性差。
4.改进措施
1）协调化工厂将电石渣压滤用水改为一次性用水，控制电石渣中的氯离子含量≤0.04%。
湿电石渣每4h取样做氯离子检验，若氯离子含量超0.04%时，湿电石渣外排单独存放。
2）稳定湿电石渣的上料，在电石渣下料仓锥体底改装可调速皮
带，保持化工来料与用铲车上料时进入烘干破碎机的电石渣总量均匀不变。
3）在煅烧操作上主要对用风做了调整，窑头送煤风机的开度由原来的50Hz降为30Hz，使煤粉能快速燃烧，窑头温度控制在1000～1100℃，提高烧成带的温度，有利于窑皮的形成和熟料的烧结；三次风阀的开度由原来的85%调整为75%，使窑内有足够的氧气供入，减少了黄心料的产生。
4）燃烧器的内旋风开度控制在20%，防止火焰过长，结后圈。
5）分解炉与窑头的用煤比例为45%∶55%，入窑生料分解率控制在87%～92%，分解炉温度不大于845℃，烟室温度控制在950～1020℃，控制C3入口温度不大于820℃，防止C3下料管的堵塞。
6）煤粉80μm筛余控制在6%～10%(煤的挥发分为26%～30%，灰分为14%～16%，热值为23.4～24.2MJ/kg，内在水分为3%)，使煤粉充分燃烧，避免火焰拉长。
7）由于100%电石渣配料，生料的烧失量在23%左右，窑内废气量少，阻力小，在正常投料的情况下，窑速为3.6r/min，高温风机的开度为80%，同时也可减少过多窑灰的产生。
8）控制出烘干破碎机的电石渣水分≤2.0%，保证干电石渣在库内下料流畅，减少生料成分的波动。
9）熟料三率值按KH=0.92±0.02，n=2.4±0.1，P=1.4±0.1控制，Fe2O3≤3.6%。
10）生料配料时，干电石渣与窑灰混合的1号干粉库固定配比为
25%±5%，其余电石渣配比与调整配比在2号干粉库实行，这样可减少窑灰对生料成分造成的波动(现计划建窑灰库)，有利于熟料结粒均齐和稳定熟料质量。
11）将粉状物料的计量秤更换为科氏秤，固体物料的皮带计量秤及时维修与标定，保证物料计量的准确，化验室每小时对出磨生料取瞬时样做荧光分析，并将分析结果及时报中控室，稳定生料成分，防止因入窑生料中Al2O3 和Fe2O3过多，在煅烧操作未及时调整时，将熟料烧流，出现篦冷机压死的现象。
5.措施实施后的效果
以上措施在2013年5月底逐步得到实施，6月份熟料质量提升明显，熟料结粒比较均齐，黄心料减少，熟料28d强度增幅较大，全月没有因熟料结皮、结蛋以及C3下料管堵塞而停窑，窑皮不易脱落，而且出磨生料的三率值合格率比原来提高10%，水泥与混凝土外加剂适应性好，窑台时产量比以前提高了12%。
熟料化学成分及物理性能分别见表4和表5。
表42013年6月份熟料分析结果
表52013年6月份熟料平均物理性能
6.总结
采用100%电石渣代替石灰石生产熟料，某些工艺操作参数与石灰石配料有所不同，在操作上应时刻掌握入窑生料的变化情况，用风是关键，用煤要掌握窑头与窑尾的比例，化验室在配料中要根据电石渣的成分和氯离子含量选用与匹配其他原料，优化配料方案，每道工序必须认真操作严格管控，抓细节管理与操作，在探索和总结经验的基础上不断完善生产工艺，完全能生产出优质熟料，并且能降低生产成本，减少环境污染。
