尼龙有机结晶成核剂JSCbondNA201

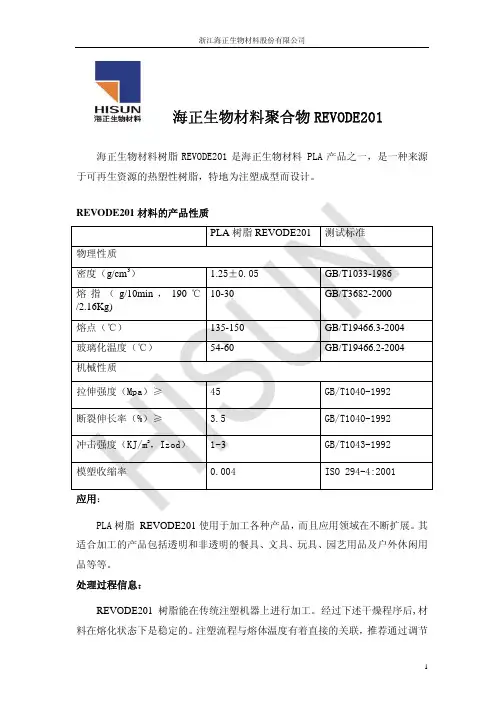

浙江海正生物材料股份有限公司海正生物材料聚合物 REVODE201海正生物材料树脂 REVODE201 是海正生物材料 PLA 产品之一，是一种来源 于可再生资源的热塑性树脂，特地为注塑成型而设计。

REVODE201 材料的产品性质 PLA 树脂 REVODE201 物理性质 密度（g/cm3） 1.25±0.05 GB/T1033-1986 GB/T3682-2000 GB/T19466.3-2004 GB/T19466.2-2004 测试标准熔 指 （ g/10min ， 190 ℃ 10-30 /2.16Kg) 熔点（℃） 玻璃化温度（℃） 机械性质 拉伸强度（Mpa）≥ 断裂伸长率（%）≥ 冲击强度（KJ/m2，Izod） 模塑收缩率 应用： 45 3.5 1~3 0.004 135-150 54-60GB/T1040-1992 GB/T1040-1992 GB/T1043-1992 ISO 294-4:2001PLA 树脂 REVODE201 使用于加工各种产品， 而且应用领域在不断扩展。

其 适合加工的产品包括透明和非透明的餐具、文具、玩具、园艺用品及户外休闲用 品等等。

处理过程信息： REVODE201 树脂能在传统注塑机器上进行加工。

经过下述干燥程序后,材 料在熔化状态下是稳定的。

注塑流程与熔体温度有着直接的关联，推荐通过调节1浙江海正生物材料股份有限公司平衡螺杆转速、背压和加工温度来控制。

推荐的加工温度设定如下表（具体过程 需经过优化） ： REVODE201 材料的加工参数 加工条件： 喂料喉 输送部分 压缩部分 计量部分 喷嘴 背压 设定参数（℃） 20-40 190-210 180-200 180-200 180-200 100-300psi注意：物料吸水后可以在 150℃—160℃温度范围内进行成功加工，但是加工出 的制品表面可能出现气泡、白纹、变脆等现象。

硅胶接枝1,3-2,4-二(对甲基亚苄基)山梨醇成核剂的制备杨雪芹;葛志华;韩捷;史建公【摘要】以山梨醇与对甲基苯甲醛为原料,对甲基苯磺酸为催化剂,硅酸四乙酯为硅源,原位合成了硅胶接枝1,3-2,4-二(对甲基亚苄基)山梨醇成核剂,表征了成核剂的结构,并用于聚丙烯改性.结果表明:硅胶与1,3-2,4-二(对甲基亚苄基)山梨醇发生了化学接枝;硅胶接枝成核剂的熔程较宽;硅胶接枝成核剂对聚丙烯不仅具有良好的增透作用,而且具有明显的增刚作用,改性聚丙烯的弯曲模量最高可增加23％.【期刊名称】《合成树脂及塑料》【年(卷),期】2019(036)001【总页数】5页(P38-42)【关键词】成核剂;硅胶接枝;聚丙烯;山梨醇缩醛;山梨醇;对甲基苯甲醛【作者】杨雪芹;葛志华;韩捷;史建公【作者单位】沧州职业技术学院,河北省沧州市 061001;沧州职业技术学院,河北省沧州市 061001;沧州职业技术学院,河北省沧州市 061001;中国石化催化剂有限公司工程技术研究院,北京市 101111【正文语种】中文【中图分类】TQ314.24;O631.1山梨醇缩醛类（简称缩醛类）成核剂对于聚烯烃具有良好的透明改性效果，在聚丙烯（PP）加工过程中添加少量缩醛类成核剂，可大幅降低PP片材的雾度［1］。

经过30多年的发展，缩醛类成核剂已经开发了3代，性能不断提高［2］。

以二亚苄基山梨醇（DBS）为代表的第1代缩醛类成核剂熔点较低，加工性能好，缺点是在加工温度条件下，DBS容易分解释放出醛而产生异味，因此现在已基本淘汰。

为此，又开发了以对甲基二亚苄基山梨醇（MDBS）和3,4-二甲基二亚苄基山梨醇（DMDBS）为代表的第2代和第3代成核剂。

将MDBS和DMDBS用于PP加工，虽然制备的塑料制品的透明度更高，但PP的其他性能（如刚性）没有改变。

为此，在大量实验的基础上，发现采用二缩醛与硅胶接枝而成的多元醇二缩醛-硅胶成核剂不仅可以提高PP的透明度，而且还可以改善PP的刚性。

１０４
吴 桐毅 等 尼龙 成核 剂 的研 究 与进展
尼龙 成 核 剂 的研 究 与蓉 （华 南理工 大 学高分子 材料 科 学与 工程 系，广 东广 州 ５１０６４０）
摘要 ：尼龙材料在工程塑料 、纤维材料 中占有重要 的地位 ，且随着近年来合成长链尼龙单体生产的实 现 ，其应用 更受 关注 。尼 龙材 料 的性 能 与材料 的 聚集态 结 构 中结 晶结 构 密切 相 关 。成核 剂 是 一种 用 于 改 变 结晶型聚合物的结晶度和结晶形态 ，加快结晶速率并改善聚合物性 能的加工助剂。常用 的尼龙成核剂可以 分 为无机 成核 剂 、有 机成 核剂 、复合 成核 剂三类 。该文 以 聚合 物结 晶 理论 和成 核 剂作 用 机 理 为基 础 ，介 绍 不 同种类成核剂的加入对尼龙的晶型、结 晶速率 、结 晶度 、拉伸强度 、弯 曲性能 、冲击强度以及透 明度等结构与 性 能上 的影 响 。
在 尼龙 （ＰＡ）聚合 物 基体 中加 入 成 核 剂 可 使 聚 合物 分 子链 依 附在 成 核 剂 的 粗 糙 表 面 而 形 成 有 序 排列 ，在成核剂与熔体之 间产生某些化学结合力情 况下所生成的有 序排列会更加快速稳定 ，使 ＰＡ结 晶更微细化 ，从而增大 ＰＡ的结 晶速率 ，提高其结 晶 温 度 Ｅ 。
Ｋｅｙ ｗｏｒｄｓ： ｎｙｌｏｎ，ｎｕｃｌｅａｔｉｎｇ ａｇｅｎｔ，ｃｒ ｙｓｔａｌｌｉｚａｔｉｏｎ，ｈｅｔｅｒｏｇｅｎｅｏｕｓ ｎｕｃｌｅａｔｉｏｎ，ｓｔｒｕｃｔｕｒｅｓ ａｎｄ ｐｒｏｐｅｒ ｔｉｅｓ
１ 尼 龙 成 核 剂 的作 用 机 理
１．１ 聚 合物 结 晶成 核 机理 聚合物在熔体冷却 的过程 中，处于熔 融状态 的
大分 子链 的运 动是无 规 的 ，但 在 某 些 区域会 出现 几 个链 段聚集 在 一起 呈 现有 序 的结 晶 ，一 旦 有 序 区 尺 寸达 到 了临界值 ，便稳 定存 在 而形成 晶核 。

尼龙化学文摘登记编号编号：CH-2021-0001摘要：尼龙是一种重要的合成纤维材料，具有广泛的应用领域。

本文将从尼龙的起源、制备工艺、特性以及应用等方面进行介绍，旨在为读者提供全面而深入的了解。

1. 引言尼龙是20世纪30年代初由Wallace H. Carothers和其团队发明的一种合成纤维材料，其独特的性能使其成为纺织、塑料和工程领域的重要材料。

2. 制备工艺尼龙的制备主要通过聚合反应来实现。

一般采用两种方法：间苯二酚法和己内酰胺法。

其中，间苯二酚法是通过对苯二酚与二氯化亚砜的反应得到，并经过缩聚、熔融纺丝等工艺步骤制备成纤维。

己内酰胺法则是将己内酰胺与二元酸进行缩聚反应，再进行熔融纺丝，形成纤维。

3. 特性尼龙具有优异的物理和化学性质。

它具有高强度、高耐磨、耐腐蚀、耐热、耐酸碱等特点。

此外，尼龙还具有良好的柔韧性和电绝缘性能，可用于绝缘材料的制备。

4. 应用领域尼龙广泛应用于纺织、塑料和工程领域。

在纺织领域，尼龙纤维被用于制作衣物、袜子、袋子等。

在塑料领域，尼龙被用于制造各种工业制品、电子产品外壳等。

在工程领域，尼龙被用于制造机械零件、轴承、齿轮等。

5. 结论尼龙是一种重要的合成纤维材料，具有广泛的应用领域。

通过对尼龙的制备工艺、特性以及应用的介绍，我们可以更好地理解和应用这一材料，推动相关领域的发展。

编后语：尼龙的发明和应用给人们的生活带来了极大的变化和便利。

尼龙的制备工艺不断创新，使其性能得到进一步提升。

尼龙的广泛应用领域也在不断扩展，为人类的生产和生活带来了巨大的价值。

希望本文能够为读者提供全面的尼龙知识，增进对这一材料的了解和认识。
