三角堰流量表-统一

直角三角形量水堰流量计算公式

一、引言

水是生命之源，对于农田灌溉、城市供水等各个领域都起着重要的作用。为了科学合理地利用水资源，我们需要对水的流量进行准确测量。而直角三角形量水堰流量计算公式就是一种常用的方法，可以帮助我们快速计算出水的流量。本文将详细介绍直角三角形量水堰流量计算公式的原理和应用。

直角三角形量水堰流量计算公式是基于三角形相似原理和流体力学公式推导而来的。根据三角形相似原理，我们可以得到两个相似直角三角形的对应边长之比相等的关系。而流体力学公式中，流量与流速和横截面积之间有着密切的关系。综合这两个原理，我们可以推导出直角三角形量水堰流量计算公式。

三、直角三角形量水堰流量计算公式的推导

假设直角三角形的直角边长为a，斜边长度为b。在水流入堰口的地方，我们可以测量到水的高度为h，水的流速为v。根据流体力学公式，流量Q等于流速v乘以横截面积A。而横截面积A可以根据直角三角形的形状得到，即A等于直角边长a乘以水的高度h的一半。综上所述，我们可以得到直角三角形量水堰流量计算公式为：Q = avh/2。

四、直角三角形量水堰流量计算公式的应用 直角三角形量水堰流量计算公式可以广泛应用于各个领域的水流量测量中。以农田灌溉为例，农民通过测量堰口水的高度和水流速度，可以利用该公式计算出灌溉水的流量。这样一来，农民可以根据实际需求合理安排水的使用，提高水资源的利用效率。同样，在城市供水领域，通过对供水管道的流量进行测量，可以确保城市居民得到足够的饮用水和生活用水。

五、注意事项

在使用直角三角形量水堰流量计算公式时，需要注意以下几点：

1. 确保测量数据的准确性，避免因误差导致计算结果的不准确。

2. 了解水流的特性和环境条件，比如水的温度、压力等因素，以便更准确地计算流量。

3. 注意单位的统一，确保计算结果的单位与实际需求一致。

4. 在实际应用中，可以结合其他的测量方法和设备，以提高测量的准确性和可靠性。

单位系数：C0.0142三角堰高度：H3cm水量：Q0.221356L/S单位系数：C1.343三角堰高度：H0.8m水量：Q0.773942m3/S红色为数据输入区域HPbA0.0620.53.640.448548直角三角堰高度30-35cm不淹没Q=m*b*[(2g)^0.2]*H^(3/2) 量水堰的观测精度，与量水堰位置关系很大。线上，堰槽段应是矩形断面，其长度应大于堰上最大水头7倍，于2m（堰板上、下游的堰槽长度不得小于1.5m和0.5m）。 量水堰的观测精度，与量水堰本身结构关系也很大。三角堰腰三角形，底角为直角，堰口下游边缘呈45度；矩形堰堰板应严水平。不论三角堰还是矩形堰，堰板应与水流方向垂直，并需直三角堰适用流量为1-70L/s的量测范围矩形堰适用于流量大于50L/s的情况无侧流收缩，有明显流速m=[0.405+0.0027/H]*[1+0.55*H^2/(H+P)^2]无侧流收缩，无明显流速 m=0.405+0.0027/H式中：b——堰宽（m） H——堰上水头（m） P—直角三角堰高度小于30cmA=0.405+0.0027/HB=0.55*H^2/(H+P)^2C=[(2*9.8)^0.5]*H^(3/2)BmCQ(m3/s)Q(m3/h)1.0066940.4515510.0683460.112337404.414无侧流，有明显流速0.4485480.11159401.7249无侧流，无明显流速不淹没矩形堰流量计算很大。量水堰应设在排水沟的直度应大于堰上最大水头7倍，且总长不得小得小于1.5m和0.5m）。本身结构关系也很大。三角堰缺口应为等边缘呈45度；矩形堰堰板应严格保持堰口板应与水流方向垂直，并需直立。(H+P)^2]/H） P——堰壁高度（m）

三角堰测流量实训总结

三角堰原理上最常用的有3类：三角堰、矩形堰和全宽堰。三角堰用于测量小流量；矩形堰用于测量中流量；全宽堰用于测量大流量。堰式流量计价格低廉、使用简单，因而在明渠流量测量中被广泛采用。但堰式流量计的使用也有局限性。它不能用于带有固体颗粒的流体，因为这些固体物质会损坏堰口或者沉积在堰板上游，影响流量的测量。

1.根据水流速度和水量在抽取的水前方做一条平流水道，在野外直接使用铁锹取土做出两条水沟即可，沟内尽量平整，以使水流无增加的重力势能而加快流速。水沟的长度根据水流流速适当做出，保证水流稳定。

2.在所做水沟的尽头放上三角堰，并固定三角堰，三角堰竖直放置，使水流方向与三角堰竖直面垂直，并且使三角堰的直角基本处于水沟地面。

3.现在就要做一个大小合适的三角堰，取一块三夹板，用尺子量好角度，并用铅笔划线，画出要裁线，用锯锯掉一个直角三角形，一个三角堰就做好了。

4.按上面的要求放好三角堰，并固定好，在野外直接使用土进行固定。让水流进行到基本清澈时，便可进行测量了，如果水沟底土较软，容易冲走，可在所做水沟地面垫上一层塑料薄膜。

5.在三角堰处，使用尺子垂直放在三角堰的直角上，读出三角堰的直角处到水面的高度值h。

6.根据三角堰计算流量的经验公式Q=C*h^(5/2)。其中Q是要计算的流量（L/s），h是水深（cm），C是随h变化的系数，一般取0.014。也可查表，使用三角堰的流量与高度关系的计算表。两种方法都可以估算出水流的流量。

堰流流量公式为

或

式中H0=H+v02/2ɡ；

m为堰流流量系数,与堰的进口尺寸和δ/H有关，一般分别按薄壁堰、实用断面堰和宽顶堰通过实验求得经验公式或数据；

m0为计及趋近流速水头v02/2ɡ的流量系数；

ε为侧收缩系数，与引水渠及堰的尺寸有关,亦由实验求得，当无侧收缩时，ε=1；

σ为淹没系数，一般分别按薄壁堰、实用断面堰和宽顶堰由实验求出σ与墹/H0的关系,当为自由堰流时，σ=1；

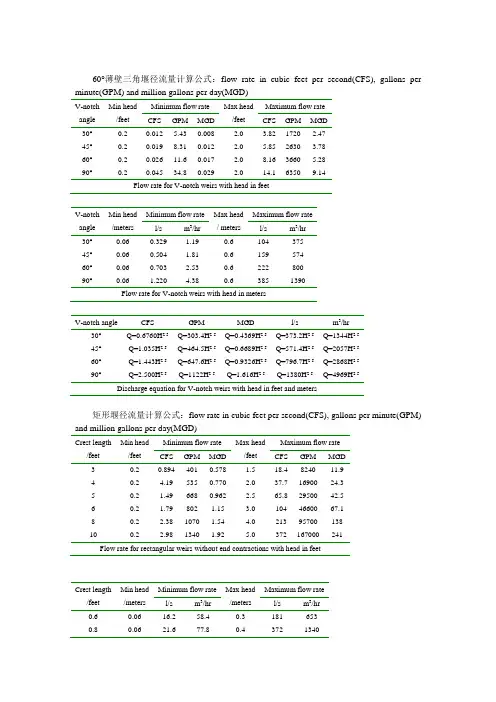

60°薄壁三角堰径流量计算公式：flow rate in cubic feet per second(CFS), gallons per

minute(GPM) and million gallons per day(MGD)

V-notch

angle Min head

/feet Minimum flow rate Max head

/feet Maximum flow rate

CFS GPM MGD CFS GPM MGD

30° 0.2 0.012 5.43 0.008 2.0 3.82 1720 2.47

45° 0.2 0.019 8.31 0.012 2.0 5.85 2630 3.78

60° 0.2 0.026 11.6 0.017 2.0 8.16 3660 5.28

90° 0.2 0.045 34.8 0.029 2.0 14.1 6350 9.14

Flow rate for V-notch weirs with head in feet

V-notch

angle Min head

/meters Minimum flow rate Max head

/ meters Maximum flow rate

l/s m3/hr l/s m3/hr

30° 0.06 0.329 1.19 0.6 104 375

45° 0.06 0.504 1.81 0.6 159 574

60° 0.06 0.703 2.53 0.6 222 800

90° 0.06 1.220 4.38 0.6 385 1390

Flow rate for V-notch weirs with head in meters

V-notch angle CFS GPM MGD l/s m3/hr

30° Q=0.6760H2.5 Q=303.4H2.5 Q=0.4369H2.5 Q=373.2H2.5 Q=1344H2.5
