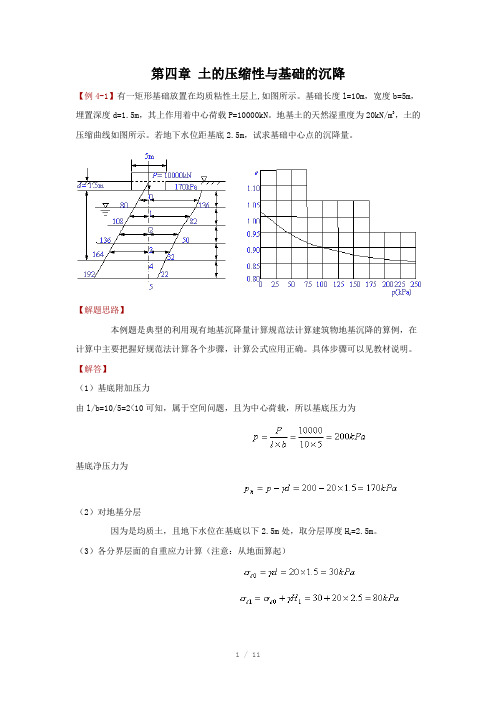

第四章土的压缩性与基础的沉降【例4-1】有一矩形基础放置在均质粘性土层上,如图所示。
基础长度l=10m,宽度b=5m,埋置深度d=1.5m,其上作用着中心荷载P=10000kN。
地基土的天然湿重度为20kN/m3,土的压缩曲线如图所示。
若地下水位距基底2.5m,试求基础中心点的沉降量。
【解题思路】本例题是典型的利用现有地基沉降量计算规范法计算建筑物地基沉降的算例,在计算中主要把握好规范法计算各个步骤,计算公式应用正确。
具体步骤可以见教材说明。
【解答】(1)基底附加压力由l/b=10/5=2<10可知,属于空间问题,且为中心荷载,所以基底压力为基底净压力为(2)对地基分层因为是均质土,且地下水位在基底以下2.5m处,取分层厚度H i=2.5m。
(3)各分界层面的自重应力计算(注意:从地面算起)根据分界层面上自重应力,绘制自重应力分布曲线,如图所示。
(4)各分界层面的附加应力计算该基础为矩形,属空间问题,故应用“角点法”求解。
为此,通过中心点将基底划分为4块相等的计算面积,每块的长度l1=5m,宽度b1=2.5m。
中心点正好在4块计算面积的公共角点上,该点下任意深度z i处的附加应力为任一分块在该处引起的附加应力的4倍,计算结果如下表所示。
附加应力计算成果表位置z i z i/b l/b Kc00020.25001701 2.5 1.020.19991362 5.0 2.020.12028237.5 3.020.073250410.0 4.020.047432512.5 5.020.032822根据分界层面上附加应力,绘制附加应力分布曲线,如图所示。
(5)确定压缩层厚度从计算结果可知,在第4点处有,所以,取压缩层厚度为10m。
(6)计算各分层的平均自重应力和平均附加应力(7)初始孔隙比和压缩稳定后的孔隙比层次平均自重应力平均附加应加荷后总的应力初始孔隙比压缩稳定后的(kPa)力(kPa)(kPa)孔隙比Ⅰ551532080.9350.870Ⅱ941092030.9150.870Ⅲ122661880.8950.875Ⅳ150411910.8850.873(8)计算地基的沉降量分别计算各分层的沉降量,然后累加即地基最终沉降量【例4-2】柱荷载F=1190kN,基础埋深d=1.5m,基础底面尺寸l×b=4m×2m;地基土层如图所示,试用《地基规范》方法计算该基础的最终沉降量。
重难点:室内压缩试验、判断土的压缩性指标(应力应变曲线、e-p曲线、e-lgp 曲线)、单一土层的沉降量计算、分层总和法计算地基最终沉降量、黏性土地基沉降发展的三个阶段、饱和土的渗流固结理论的物理模型、基本假设及推导、地基沉降与时间的关系(掌握固结系数、时间因素及固结度近似解的公式)名词解释:压缩性、固结、压缩系数、压缩指数、压缩模量、变形模量、最终沉降量、瞬时沉降、固结沉降、次固结沉降、平均固结度一、填空题1. 在相同的压力作用下,饱和粘性土压缩稳定所需时间t1与饱和砂土压缩稳定所需时间t2的关系是t1>t2。
2. 侧限压缩试验时,先用环刀切取保持天然结构的原状土样,然后置于刚性护环内进行实验。
3. 压缩曲线可按两种方式绘制,一种是采用普通直角坐标绘制的e-p曲线,另一种是采用半对数直角坐标绘制的e-lgp曲线。
4. 实际工程中,土的压缩系数根据土原有的平均自重应力增加到平均自重应力与平均附加应力之和这一压力变化区间来确定。
5. 工程评判土的压缩性类别时,采用的指标是压缩系数a1-2。
6. 若土的初始孔隙比为0.8,某应力增量下的压缩系数为0.3Mpa-1,则土在该应力增量下的压缩模量等于6Mpa 。
7. 某薄压缩层天然地基,其压缩层土厚度2m,土的天然孔隙比为0.9,在建筑物荷载作用下压缩稳定后的孔隙比为0.8,则该建筑物最终沉降量等于10.5cm 。
8. 在其他条件相同的情况下,固结系数增大,则土体完成固结所需时间的变化是变短。
9. 饱和土地基在局部荷载作用下的总沉降包括瞬时沉降、固结沉降和次固结沉降三个分量。
10. 从应力转化的观点出发,可以认为饱和土的渗透固结无非是:在有效应力原理控制下,土中超静孔隙压力的消散和有效应力相应增长的过程。
11. 太沙基一维固结理论采用的土的应力~应变关系是侧限条件下的应力~应变关系。
12. 研究指出,土的压缩性愈小时,变形模量愈_ 大___,压缩曲线愈_ 缓_。
第四章 土的压缩性和地基沉降计算一、名 词 释 义1.角点沉降系数:单位均布矩形荷载在其角点处引起的沉降。
2.地基沉降计算深度:计算地基沉降时,超过基底下一定深度,土的变形可略去不计,该深度称为地基沉降计算深度。
3.压缩性:土在压力作用下体积缩小的特性。
4.固结:土的压缩随时间而增长的过程。
5.压缩曲线:室内土的侧限压缩试验结果,是土的孔隙比与所受压力的关系曲线。
6.压缩系数:反映土在一定压力作用下或在一定压力变化区间其压缩性大小的参数,其值等于e-p曲线上对应一定压力的切线斜率或对应一定压力变化区间的割线斜率。
7.压缩指数:采用半对数直角坐标绘制的p e log −压缩曲线,其后段接近直线,直线的斜率称为土的压缩指数。
8.压缩模量:土在完全侧限条件下的竖向附加压应力与相应的应变增量之比值。
9.变形模量:根据土体在无侧限条件下的应力应变关系得到的参数,定义同弹性模量,但由于变形模量随应力水平而异,加载和卸载时的值不同,故未称作弹性模量,而称为变形模量。
10.地基最终沉降量:地基土层在荷载作用下,达到压缩稳定时地基表面的沉降量。
11.应力比法:地基沉降计算深度取地基附加应力等于自重应力的20%处,在该深度以下如有高压缩性土,则继续向下取至10%处,这种确定沉降计算深度的方法称为应力比法。
12.平均附加应力系数:基底下一定深度范围内附加应力系数的平均值。
13.变形比法:由基底下一定深度处向上取规范规定的计算厚度,若计算厚度土层的压缩量不大于该深度土层总压缩沉降量的2.5%,即可确定该深度为地基沉降计算深度,这种确定地基沉降计算深度的规范方法称为变形比法。
14.前期固结压力:天然土层在历史上所经受过的最大固结压力。
15.正常固结土:历史上所经受过的最大固结压力等于现有覆盖土自重应力的土体。
16.超固结土:土体历史上曾经受过大于现有覆盖土自重应力的前期固结压力的土体。
17.欠固结土:指在目前自重应力下还未达到完全固结的土体,土体实际固结压力小于现有覆盖土自重应力。
第四章 土的压缩、固结与地基沉降4-1 某涵闸基础宽6m ,常(沿水流方向)18m ,受中心竖向荷载P=10800 kN 的作用。
地基为均质粘性土,地下水位在地面以下3m 处,地下水位以上的湿重度γ=19.1 kN/m 3,地下水位以下土的饱和重度γsat =21 kN/m 3,基础的埋置深度为1.5m ,土的压缩曲线如图所示,试求基础中心点的沉降量。
501001503003500.40.50.60.70.80.91.0250200e p(kPa)习题 4-1附图4-2 某条形基础宽15m ,受2250 kN/m 的竖向偏心线荷载的作用,偏心距为1m 。
地下水位距地面6m ,地基由两层粘土层组成,上层厚9m ,湿重度γ=19 kN/m 3,饱和重度γsat =20 kN/m 3。
下层厚度很大,饱和重度γsat =21 kN/m 3。
基础的埋置深度为3m (假定无回弹现象),上层和下层土的压缩曲线如图中的A 、B 线所示。
试求基础两侧的沉降量和沉降差。
100400BA0.40.50.60.70.80.91.0e p(kPa)习题 4-2附图4-3 某建筑物下有一6m 厚的粘土层,其上下均为不可压缩的排水层。
