轴承的安装
轴承的安装
•机械安装（冷安装）
－适合小尺寸的轴承（d <= 50mm ）•加热安装（热装）
－所有圆柱内孔的轴承
•液压方法
－内孔带锥度的轴承，尤其是中大型轴承
轴承的安装
安装注意事项：
•保持轴承和工作环境洁净
•用正确的方法移动和安置轴承•避免让滚子承受安装力
•不同的配合选择不同安装方式•正确的内部剩余游隙
轴承的安装
对安装工具的要求：
•安全
•快速
•不损伤轴承
•可连续工作（部分情况）
•易于操作
•坚固耐用
轴承的安装
•机械安装（冷安装）
－适合小尺寸的轴承（d <= 50mm ）
安装工具
安装工具套件
•正确的安装轴承
•适用于内圈和外圈配合
•特别的套件适用于轴径5至9毫米的轴承TMFT ..
系列
TMHN 7
轴承锁紧螺母扳手
机械工具
•适用于内圈有锥度的
自调心球轴承
机械工具套件
•完整的套件适用与安装和拆卸小型的深沟球轴承•TMMD 61, TMFT 33, TMSC 6的组合
组合套件-
TMMK 10-30
勾型扳手
HN series
HN B series
轴向锁紧螺母套筒
TMFS 系列
TMFS N 系列
冲击扳手
718... series
轴承的安装
•机械安装（冷安装）
－适合小尺寸的轴承（d <= 50mm ）•加热安装（热装）
－所有圆柱内孔的轴承
加热器
用加热法安装轴承
SKF 加热器
型号一览
Heater designation Max. bearing weight Inner diameter TMBH 40 2 kg15 .. 80 mm TMBH 1 5 kg20 .. 100 mm TIH 02530 kg20 .. 300 mm TIH 03030 kg20 .. 300 mm TIH 06060 kg30 .. 400 mm TIH 120250 kg60 .. 600 mm TIH 240700 kg n/a
SKF 感应式加热器
A= TMBH 1B= TIH 025 / TIH 030C= TIH 060D= TIH120
加热器
1. Scorpio -TMBH 1•
世界上移动性最强的便
携式加热器
•仅重4.5 kg.
•最大可加热内径100 mm的轴承，重量达到
5 kg.
•高频加热, 轴承不会被磁化
加热器
Scorpio -TMBH 1
现场演示
目标行业:
•小用户(价格低)•服务公司(便携)•其他携带性很重要的
场合
加热器
TIH 025/030
•当需要比Scorpio 更
大的加热能力的时候•加热最大轴承的重量
30-40 kg
•温度/时间控制•根据SKF的标准自动退磁
加热器
其他加热器Hotplate -729659 C
TIH 060/120
TIH 240
加热器
Ÿ产品的质量的对比
TMBA G11H
功能
•隔热温度达到250°C •隔绝稀油/油脂
•隔绝高温液体达到120°C •防止割伤、撕破和刺伤•无纤维成分，不会起毛•多种不同尺寸
轴承的安装
•机械安装（冷安装）
－适合小尺寸的轴承（d <= 50mm ）•加热安装（热装）
－所有圆柱内孔的轴承
•液压方法
－内孔带锥度的轴承，尤其是中大型轴承
原理...
Starting position Final position
Zero
position SKF 液压驱动
方法
典型应用和客户
•造船工业Kamewa, Ulstein, Bird Johnson •电厂ABB, GE, Alstom
•造纸Valmet, Voith
•柴油机MTU, Wartsila NSD, MAN, B&W •钢铁Corus
•变速箱ZF, Renk
•矿山设备Dowty Meco
•铁路Adtrans, Stork RMO
什么是液压驱动理论?•SKF独一无二的技术
•适合安装锥形内孔的轴承(SRB, CARB 和
SABB)
•精确而可靠的定位方法
•无需用塞尺–那只是感觉!
为什么使用液压驱动方法?•更好的可重复性
•降低操作技巧的要求
•减少操作时间
•适用于密封的SRB's 和CARB TM轴承
用塞尺测量存在的问题
通常
•滚子不能精确的定位
•内圈和外圈不能精确的对中
•需要很好的经验来保证用塞尺测量时滚子不
会转动
•不能连续读数
用塞尺测量存在的问题
困难的应用
•密封轴承和CARB.
•很难测量非承载区.
•很难两面都进行测量
•垂直安装的轴承
•大尺寸轴承(由于本身的重量而变成椭圆)
工具...
SKF 液压驱动
方法
TMCD 10R & TMCD 5P
TMJG 100D
Hydraulic pump, nut, pressure gauge and dial
indicator
软件...
SKF 液压
驱动
液压工具
型号一览
液压泵和注油器
Max. work pressure
Designation (air-driven)
Designation (hand operated)
30 MPa THAP 030
50 MPa TMJL 50
70 MPa TMJA 70
100 MPa 729124TMJL 100150 MPa
THAP 150728619
300 MPa THAP 300
226400 729101 B 226270 226271TMJE 300
400 MPa
226400/400MPa TMJE 400729101 E
液压泵729124
Pump Type Max. work pressure Volume/stroke 729124Hydraulic pump100 MPa0,5 cm
液压泵TMJL 系列
Pump Type Max. work pressure Volume/stroke TMJL 50Hydraulic pump50 MPa3,5 cm
TMJL 100Hydraulic pump100 MPa1,0 cm
液压泵728619
Pump Type Max. work pressure Volume/stroke
728619Hydraulic pump150 MPa17,5 cm?below 2,5 MPa
1,25 cm?above 2,5 MPa
压缩空气驱动液压
泵
THAP THAP /SET
Pump Type Max. work
pressure Volume/ stroke
THAP 030Air-driven pump30 MPa6,63 cm³THAP 150Air-driven pump150 MPa1,09 cm³THAP 300Air-driven pump300 MPa0.42 cm³Complete set THAP 030/SET THAP 150/SET THAP 300/SET
液压螺母
HMV E
HMVC E
Range:
50 -
1000 mm
液压附件
高压管及柔性高压管液压附
件
接头、油嘴及延长管
液压附
件
Connection nipples
with metric and G pipe threads
40-42Hrc. Heat treated. CrMo steel
Quick connecting
couplings and nipples
Extension pipes with connecting nipples
压力表
液压
附件
Pressure range
of 100 to 400 MPa
安装和拆卸油液压附
件
LHMF 300
LHDF 900
•Oil Injection method CD ROM ref MP293E •SKF Drive-Up method CD ROM MP282•Intranet •Internet •MP3000•MP100从何处获得信息…
..
That's all
folks!
TM WarnerBros。

合集下载

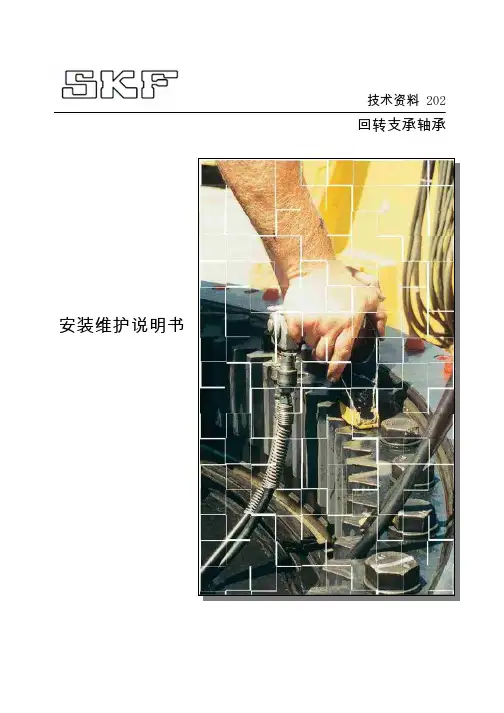

SKF 回转轴承安装维护手册-中文版
