传递函数

2-6 传递函数求解控制系统的微分方程，可以得到在确定的初始条件及外作用下系统输出响应的表达式，并可画出时间响应曲线，因而可直观地反映出系统的动态过程。

如果系统的参数发生变化，则微分方程及其解均会随之而变。

为了分析参数的变化对系统输出响应的影响，就需要进行多次重复的计算。

微分方程的阶次愈高，这种计算愈复杂。

因此，仅仅从系统分析的角度来看，就会发现采用微分方程这种数学模型，当系统阶次较高时，是相当不方便的。

以后将会看到，对于系统的综合校正及设计，采用微分方程这一种数学模型将会遇到更大的困难。

目前在经典控制理论中广泛使用的分析设计方法——频率法和根轨迹法，不是直接求解微分方程，而是采用与微分方程有关的另一种数学模型——传递函数，间接地分析系统结构参数对响应的影响。

所以传递函数是一个极其重要的基本概念。

一、传递函数的概念及定义在[例2-7]中，曾建立了RC 网络微分方程，并用拉氏变换法对微分方程进行了求解。

其微分方程（2-44）为)()(t u t u dtdu RC r c c =+ 假定初始值0)0(=c u ，对微分方程进行拉氏变换，则有)()()1(s U s U RCs r c =+网络输出的拉氏变换式为)(11)(s U RCs s U r c += （2-48）这是一个以s 为变量的代数方程，方程右端是两部分的乘积；一部分是)(s U r ，这是外作用（输入量）的拉氏变换式，随)(t u r 的形式而改变；另一部分是11+RCs ，完全由网络的结构参数确定。

将上式（2-48）改写成如下形式 11)()(+=RCs s U s U r c 令11)(+=RCs s G ，则输出的拉氏变换式可写成 )()()(s U s G s U r c =可见，如果)(s U r 给定，则输出)(s U c 的特性完全由)(s G 决定。

)(s G 反映了系统（网络）自身的动态本质。

这很显然，因为)(s G 是由微分方程经拉氏变换得到的，而拉氏变换又是一种线性变换，只是将变量从实数t 域变换（映射）到复数s 域，所得结果不会改变原方程所反映的系统本质，对照)(s G 与原微分方程（2-44）的形式，也可看出二者的联系。

传递函数的推导一、引言在探索传递函数的推导之前，让我们先明确一下什么是传递函数。

传递函数是用来描述输入和输出之间关系的数学表达式，它可以帮助我们理解信号在系统中的传输过程。

本文将以人类的视角，通过简单的例子来推导传递函数的方法，以增强读者的理解。

二、例子引入假设我们有一个简单的系统，输入信号为一个正弦波，输出信号为经过系统处理后的波形。

我们的目标是找到输入和输出之间的数学关系，也就是传递函数。

三、推导过程我们首先假设输入信号为x(t)，输出信号为y(t)。

根据系统的特性，我们可以得到如下的微分方程表达式：dy(t)/dt + a*y(t) = b*x(t) （1）其中，a和b是常数，表示系统的参数。

为了求解传递函数，我们需要对方程（1）进行变换。

我们对方程（1）两边同时进行拉普拉斯变换，得到：s*Y(s) + a*Y(s) = b*X(s) （2）其中，s是拉普拉斯变量，X(s)和Y(s)是X(t)和Y(t)的拉普拉斯变换。

接下来，我们将方程（2）重排，得到传递函数H(s)的表达式：H(s) = Y(s)/X(s) = b/(s + a) （3）至此，我们推导出了传递函数H(s)的表达式，它描述了输入信号和输出信号之间的关系。

在频域上，传递函数H(s)表示了系统对不同频率信号的传输特性。

四、总结通过以上推导过程，我们得到了传递函数的表达式。

传递函数是一种重要的工具，它可以帮助我们分析和设计各种信号处理系统。

通过理解传递函数的推导方法，我们可以更好地理解信号在系统中的传输过程，从而更好地应用于实际工程中。

以上就是传递函数的推导过程，希望本文能够帮助读者理解传递函数的概念和推导方法。

传递函数的推导是一个重要的数学工具，它在信号处理和系统控制等领域有着广泛的应用。

通过深入研究和应用传递函数，我们可以更好地理解和掌握信号处理和系统控制的原理和方法。

希望读者能够通过本文对传递函数有更深入的认识，并在实际工作中灵活运用。

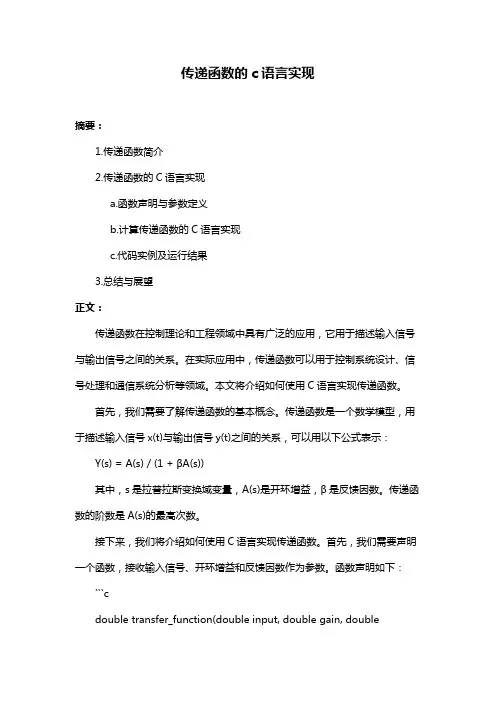

传递函数的c语言实现摘要：1.传递函数简介2.传递函数的C语言实现a.函数声明与参数定义b.计算传递函数的C语言实现c.代码实例及运行结果3.总结与展望正文：传递函数在控制理论和工程领域中具有广泛的应用，它用于描述输入信号与输出信号之间的关系。

在实际应用中，传递函数可以用于控制系统设计、信号处理和通信系统分析等领域。

本文将介绍如何使用C语言实现传递函数。

首先，我们需要了解传递函数的基本概念。

传递函数是一个数学模型，用于描述输入信号x(t)与输出信号y(t)之间的关系，可以用以下公式表示：Y(s) = A(s) / (1 + βA(s))其中，s是拉普拉斯变换域变量，A(s)是开环增益，β是反馈因数。

传递函数的阶数是A(s)的最高次数。

接下来，我们将介绍如何使用C语言实现传递函数。

首先，我们需要声明一个函数，接收输入信号、开环增益和反馈因数作为参数。

函数声明如下：```cdouble transfer_function(double input, double gain, doublefeedback) {// 函数实现}```接下来，我们实现传递函数的计算。

这里我们采用部分分式法将传递函数分解为多个简单的多项式，然后计算每个多项式的值。

具体实现如下：```cdouble transfer_function(double input, double gain, double feedback) {// 计算开环增益A(s)double A_s = gain / (1 + feedback * gain);// 计算传递函数的零点和极点double zeros[3] = {0, -feedback / gain, 1 / gain};double poles[3] = {0, -1, 0};// 使用部分分式法计算传递函数double result = 0;for (int i = 0; i < 3; i++) {double denominator = 1;for (int j = 0; j < 3; j++) {if (i != j) {denominator *= (s - zeros[j]) / (s - poles[j]);}}result += input * (s - zeros[i]) / (s - poles[i]) * (1 / denominator);}// 拉普拉斯反变换，得到输出信号y(t)double output = 0;for (int i = 0; i < 3; i++) {output += zeros[i] * exp(-feedback * input * i) / (i * factorial(i));}return output;}```为了验证我们的实现，我们可以通过一个简单的例子进行测试。

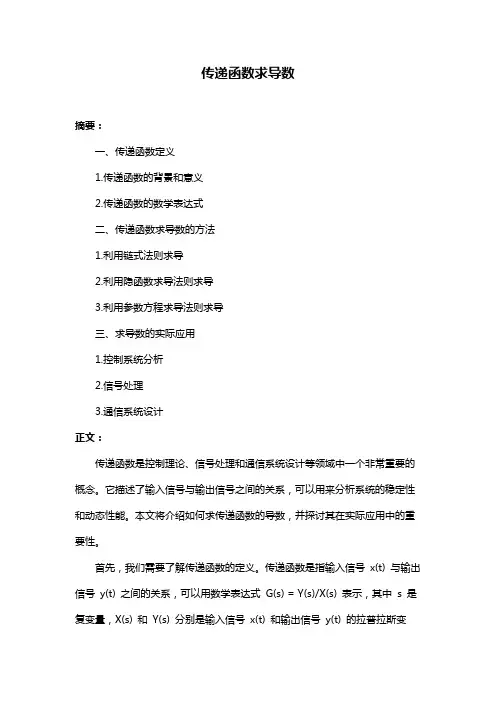

传递函数求导数摘要：一、传递函数定义1.传递函数的背景和意义2.传递函数的数学表达式二、传递函数求导数的方法1.利用链式法则求导2.利用隐函数求导法则求导3.利用参数方程求导法则求导三、求导数的实际应用1.控制系统分析2.信号处理3.通信系统设计正文：传递函数是控制理论、信号处理和通信系统设计等领域中一个非常重要的概念。

它描述了输入信号与输出信号之间的关系，可以用来分析系统的稳定性和动态性能。

本文将介绍如何求传递函数的导数，并探讨其在实际应用中的重要性。

首先，我们需要了解传递函数的定义。

传递函数是指输入信号x(t) 与输出信号y(t) 之间的关系，可以用数学表达式G(s) = Y(s)/X(s) 表示，其中s 是复变量，X(s) 和Y(s) 分别是输入信号x(t) 和输出信号y(t) 的拉普拉斯变换。

接下来，我们来探讨如何求传递函数的导数。

根据求导法则，我们可以采用以下三种方法求传递函数的导数：1.利用链式法则求导：对于一般的传递函数G(s)，我们可以利用链式法则求导。

具体步骤如下：G"(s) = d/ds (Y(s)/X(s))= Y"(s) * X(-s) - Y(s) * X"(-s)其中，Y"(s) 和X"(s) 分别表示输出信号y(t) 和输入信号x(t) 的导数的拉普拉斯变换。

2.利用隐函数求导法则求导：对于由参数方程描述的传递函数G(s)，我们可以利用隐函数求导法则求导。

具体步骤如下：G"(s) = d/ds (Y(s)/X(s))= (dY(s)/ds * X(s) - Y(s) * dX(s)/ds) / X(s)^2其中，dY(s)/ds 和dX(s)/ds 分别表示输出信号y(t) 和输入信号x(t) 的导数的拉普拉斯变换。

3.利用参数方程求导法则求导：对于由参数方程描述的传递函数G(s)，我们还可以利用参数方程求导法则求导。

第六章 传递函数对于线性定常系统，传递函数是常用的一种数学模型，它是在拉氏变换的基础上建立的。

用传递函数描述系统可以免去求解微分方程的麻烦，间接地分析系统结构及参数与系统性能的关系，并且可以根据传递函数在复平面上的形状直接判断系统的动态性能，找出改善系统品质的方法。

因此，传递函数是经典控制理论的基础，是一个极其重要的基本概念。

第一节 传递函数的定义一、传递函数的定义1、定义对于线性定常系统，在零初始条件下，系统输出量的拉氏变换与输入量的拉()()C s R s ==零初始条件输出信号的拉氏变换传递函数输入信号的拉氏变换2、推导设线性定常系统的微分方程的一般形式为1011110111()()()()()()()()n n n n nn m m m m mm d d d a c t a c t a c t a c t dtdtdtd d d b r t b r t b r t b r t dtdtdt------++⋅⋅⋅++=++⋅⋅⋅++◆ 式中c(t)是系统输出量，r(t)是系统输入量，r(t)、c(t)及其各阶导数在t=0时的值均为零，即零初始条件。

◆a ， 1a ，…，na 及b ， 1b ，…，mb 均为系统结构参数所决定的实常数。

对上式中各项分别求拉氏变换，并令C(s)＝L[c(t)]，R(s)=L[r(t)]，可得s 的代数方程为：11011011[]()[]()nn mm n n m m a s a sa s a C sb sb sb s b R s ----++⋅⋅⋅++=++⋅⋅⋅++于是，由定义得到系统的传递函数为：10111011()()()()()m m m m nn n nb s b sb s b C s M s G s R s a s a sa s a N s ----++⋅⋅⋅++===++⋅⋅⋅++其中，1011()m m m m M s b s b s b s b --=++⋅⋅⋅++ 1011()n n n n N s a s a s a s a --=++⋅⋅⋅++ N(s)=0称为系统的特征方程，其根称为系统特征根。

自动控制原理传递函数自动控制原理中，传递函数是一个非常重要的概念。

传递函数可以描述控制系统的输入和输出之间的关系，通过传递函数，我们可以分析系统的动态特性，设计控制器，进行系统仿真和性能评估。

因此，了解和掌握传递函数的概念和应用是非常重要的。

首先，让我们来了解一下传递函数的定义。

传递函数是指控制系统的输出响应与输入信号之间的函数关系，通常用G(s)表示。

其中，s是复变量，表示系统的复频域变量。

传递函数可以是一个分式函数，也可以是一个多项式函数。

通过传递函数，我们可以方便地分析系统的频域特性和时域特性。

接下来，我们来看一下传递函数的应用。

在控制系统设计中，我们经常需要根据系统的要求设计控制器，使得系统的性能指标满足要求。

而传递函数可以帮助我们分析系统的稳定性、超调量、静态误差等性能指标，从而指导我们设计出合适的控制器。

此外，传递函数也可以用于系统的仿真和性能评估，通过对传递函数进行频域分析和时域分析，我们可以了解系统的动态特性，评估系统的性能，找出系统存在的问题并进行改进。

在实际工程中，我们经常会遇到各种各样的控制系统，比如电机控制系统、飞行器控制系统、机器人控制系统等。

而这些控制系统的动态特性往往是非常复杂的，需要通过传递函数进行分析和设计。

因此，掌握传递函数的应用是非常重要的。

最后，让我们来总结一下传递函数的重要性。

传递函数是描述控制系统输入和输出之间关系的重要工具，通过传递函数，我们可以分析系统的动态特性，设计控制器，进行系统仿真和性能评估。

在实际工程中，掌握传递函数的应用是非常重要的，可以帮助我们设计出性能优良的控制系统。

综上所述，传递函数在自动控制原理中具有非常重要的地位和作用。

通过对传递函数的理解和应用，我们可以更好地理解和设计控制系统，提高系统的性能和稳定性。

希望本文能够帮助读者更好地理解传递函数的概念和应用，提高对自动控制原理的理解和应用能力。
