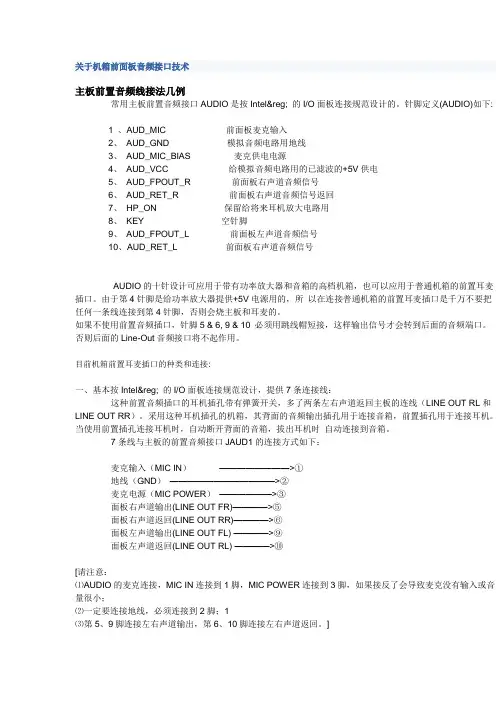

①、主板前置音频连接座和针脚定义,如下图:在连接前置音频之前,主板的前置音频连接座的5和6,9和10针上面有跳线帽短接,连接前置音频线时需要取下。
如果取下后不连接前置音频线,后置就没有音频信号输出。
②、前置音频面板的插座一般情况下,符合AC97标准的前置音频连接线至少有7根:1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 模拟音频电路的地线。
3 AUD_MIC_BIAS 麦克偏置。
5 AUD_FPOUT_R 输出音频信号至前置右声道。
6 AUD_RET_R 音频信号从前置右声道返回。
9 AUD_FPOUT_L 输出音频信号至前置左声道。
10 AUD_RET_L 音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。
也可以认为符合AC97标准。
因为5/9是输出到前置耳机,6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。
当没有插前置耳机时,音频信号经耳机插座返回到后置音频输出,后置音箱输出声音。
插前置耳机后,插座的常闭开关断开,音频信号不能返回到后置音频输出,后置音箱无声音输出。
标准的7线连接是前后置音箱不能同时使用。
如果是5线7针的,由于5/6和9/10通过导线短接,音频信号不再经耳机插座开关返回,所以前后置音箱可同时使用。
③、前置音频的连接AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:HD Audio为了在连接针座方面与AC’97兼容,仍然采用2X5的插针座。
与AC’97不同的是取消了5/6,9/10的跳线帽,另外针脚定义和名称也不相同。
下面是HD Audio与AC’97的针脚定义对比:从上面的对比表可以看出,10个针脚里第1、2、3、5、9虽然名字有所变化,其功能没有改变。
仍然是用于音频输入/输出的。
AC97规定1、3针是麦克输入,HD规定是模拟音频口1的左右声道,即可用于音频输入,也可用于音频输出。
所以,1、3针仍可连接麦克输入。
5针和9针仍然是输出给前置耳机音频信号,与AC 97的定义相同。
因此,AC 97前置面板的1、2、3、5、9针插在HD Audio插座上是没有问题的。
②、前置音频面板的插座:从上面的对比图可以看出HD Audio采用的前置音频插座与AC 97完全不同。
AC 97声道常闭开关,以便于前后置音频切换。
HD Audio采用的是独立常开开关,用于感知设备插入。
③、前置音频的连接HD Audio标准规定了前置音频的连接,同时给出连接参考图:下面是HD Audio前置音频线和AC 97前置音频线连接在主板HD Audio接线座的实例图:目前,配置AC 97前置面板的机箱较多,配置HD Audio前置面板的较少。
HD Audio 的主板可以搭配AC 97前置面板的机箱,按上图的连接没有问题。
但是前置耳机和麦克会没有声音输入。
这是由于HD Audio要求音频插座必须是带有感知设备用的独立开关,而AC 97的音频插座没有这个独立的开关,不能感知耳机和麦克插入,所以耳机和麦克没有声音。
CODEC芯片设计时考虑到这个问题,解决办法是通过音频控制面板软件“禁用前置面板插孔检测”,关闭前置面板的感知功能,就能正常听到声音。
如Realtek ALC883/885/888声卡:本人的仲裁者机箱,前置音频连接线是7线7针AC97标准。
而我的主板是HD Audio接线座(主板的前置音频连接座的5和6,9和10针上面没有跳线帽短接),如果不勾选“禁用前面板插孔检测”,开机后,把耳机插入机箱前置音频插孔,没有声音。
如果勾选“禁用前面板插孔检测”,把耳机插入机箱前置音频插孔,有正常的声音,后面插入的喇叭也同时有正常的声音。
呵呵!注意:新款仲裁者机箱,前置音频连接线有两条:一条是7线7针AC97连接线,另一条是9线9针HD AUDIO 连接线。
机箱面板上的两个插孔是两用的,可实现AC97标准,也可实现HD AUDIO标准。
前置音频线英特尔对前置音频电缆做了明确的规范。
为了减少串扰、信号衰减和电磁耦合干扰,要求前置音频线采用屏蔽线。
由于麦克信号是低电平信号,并且对噪声很敏感,屏蔽对于麦克线尤为重要。
标准建议前置音频线长度在18英寸以内。
下面是标准中有关前置音频线的规则图示:目前在国内的机箱里很少看到有符合Intel标准的前置音频线。
大部分是无屏蔽的排线,这种排线由于抗干扰能力差,必然降低声卡的音质。
特别是HD Audio,影响更大。
所以配置HD Audio后,最好选择配置标准音频线的机箱。
参见下图:AC97的前置插头改为HD Audio主板上前置音频插座的第4脚在AC97规格是给模拟音频功放提供+5V供电的,在HD Audio规格里改为PRESENCE#信号。
这个PRESENCE#信号是前置面板插头插到主板的前置音频插座上的感知信号,低电平(0)有效,并把信号送给BIOS,让BIOS知道已经插上前置音频插头。
所以前置音频插头的第4针与第2针连接接地。
当插头插到插座上时,PRESENCE#信号变为低电平,BIOS知道连接了前置音频插座。
声卡驱动安装后,从BIOS那里知道前置音频面板已连接。
如果没有插,PRESENCE#信号是高电平,通知BIOS,没有插前置。
现在大部分机箱的前置音频面板是AC97的,第4针是空的。
所以插在主板的前置音频插座上,不能使PRESENCE#信号变为低电平。
BIOS认为没有插上前置音频插头。
从上面讲述的道理来看,只要在BIOS里把PRESENCE#信号改为低电平(0),就可以兼容AC97前置音频插头。
目前有些主板的BIOS已经做成与AC97兼容。
HD Audio还要求前置音频插口是带插入感知开关的。
可以感知音频插头插入和拔除,Codec芯片有一个SENSE_SEND信号线,发出插口感知信号,同时还有SENSE_RETURN 信号线用来接收插口的感知信号。
SENSE_SEND信号线只有一根,SENSE_RETURN信号线有多根。
前置音频有两个插口,所以前置的SENSE_RETURN信号线有两根。
SENSE_SEND信号对应前置音频插座的第7针,SENSE_RETURN信号对应第6、10针。
SENSE_SEND信号和SENSE_RETURN信号通过导线连接到音频插口的感知开关上。
当插头插入时感知开关闭合,SENSE_SEND信号线与SENSE_RETURN信号短接,从而感知到有插头插入。
插头插入的感知是通过声卡驱动的管理面板控制的。
因此,兼容AC97的HD Audio 驱动,一定要有开启、关闭前置插口探测功能的选项以前的本文理论方面说的太多,现修改如下:一、机箱前置面板连接1、HD Audio前置音频面板的新变化前置音频面板有两个音频插口。
这两个音频插口在AC97里是分工明确的,粉色的是插麦克,绿色的是插耳机。
HD Audio则改为智能插口,两个插口都是双声道,既可以插耳机也可以插麦克,通过软件自动识别。
因此,主板上的前置音频插座的针脚定义有了改变。
2、HD Audio的前置音频接口针脚定义从上面的图可以看到最明显的是HD Audio取消了5/6,9/10的跳线帽,同时针脚定义的名称也有了很大改变。
下面是AC97的前置音频插座和针脚定义,可以与HD Audio的对比看出变化。
下面是HD Audio与AC’97的针脚定义对比表:从上表可以看出,第1、2、3、5、9虽然名字有所变化,其功能没有改变。
这就可以使HD Audio前置音频插座与AC97的前置音频面板兼容。
目前市场上还没有HD Audio前置面板的机箱,都是AC97的。
如果把AC97的前置音频面板连接到HA Audio的前置音频插座上,基本上与原来接到AC97插座一样,还是要把AC97的麦克输入(MIC_IN)连接1针,把麦克偏置(MIC_BIAS)连接在3针(如果机箱提供MIC_BIAS就连接,没有就不用)。
同样把前置右声道输出(FPOUT_R)接到5针,前置右声道返回(RET_R)接到6针(也可以不接)。
前置左声道输出(F POUT_L)接到9针,前置左声道返回(RET_L)接到10针(也可以不接)。
地线(GND)接到2针。
参见下图:AC97机箱前置音频线AC97机箱前置音频线一般都很熟悉了,有不太清楚的可以看看下面:一般符合AC97标准的前置音频连接线至少有7根:1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 模拟音频电路的地线3 AUD_MIC_BIAS 麦克偏置。
5 AUD_FPOUT_R 输出音频信号至前置右声道6 AUD_RET_R 音频信号从前置右声道返回。
9 AUD_FPOUT_L 输出音频信号至前置左声道。
10 AUD_RET_L 音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。
也可以认为符合AC97标准。
5线7针的优点是前后置音频可以同时使用。
7线7针的就不能。
前置音频的连接AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:联想内置音箱的改造2010-03-30 14:39旧的联想电脑有的有内置的音箱,这种内置的音箱分成LE-IT01和LE-IT02两种型号。
最近找到一个联想旧机箱,其中有一个型号为LE-IT02内置的音箱。
由于接口是7根插针的,不能用在其他电脑上,于是就对其进行了改造。
拆开音箱,是带功放的双声道音响,集成块是UTC2050。
插头是八孔的,一个孔是空的。
其它7根线中红、白接音频,输入声音信号。
蓝色和黄色线是音频接地。
橙色和棕色并在一起是电源的正极。
两根黑色线就是电源的负极。
LE-IT01电源用的是5v的电源,LE-IT02电源用的是12v的电源。
原来的音频接线(图一)●9●10●11 ●12●13 ●14●15 ○169 白色左声道10 红色右声道11 黑色12 黑色接地13 蓝色14 黄色左右声道接地15 橙色棕色12v电源正16 空位电源:5v电源可以直接在usb口上直接取,也可以在电源输出D型口上取,红的是5v的正极,黑的是5v的负极。
黄的是12v的正极,黑的是12v的负极。
找一个D型口公插头,橙色和棕色并在一起是电源的正极,LE-IT01型号电源是5伏接红色线,LE-IT02型号电源是12伏接黄色线。
两根黑色线就是电源的负极,将其中的一根接黑色线。
PCI挡板上的开关串在电源正极,不用音响时可以关闭电源。
音频接线:方法一:将白色的左声道和红色的右声道音频线,黄绿色的两根线焊在一起,三根线延长后直接接到3.5mm音频插头上,然后插到电脑后挡板绿色的插孔就可以了。
