淀粉蒙脱土复合浆料的制备及性能测试
- 格式：pdf
- 大小：1.44 MB
- 文档页数：4
文档推荐
-
淀粉蒙脱土复合浆料的制备及性能测试页数:4
-
几种常用淀粉的性能.页数:8
下载文档原格式
合集下载

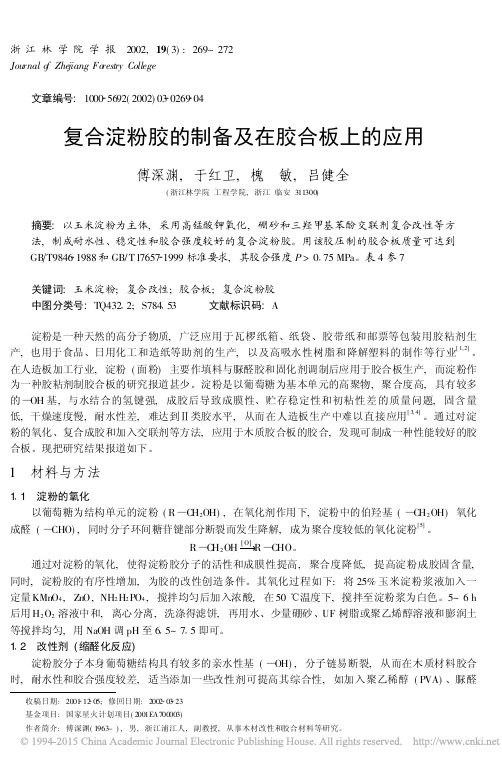

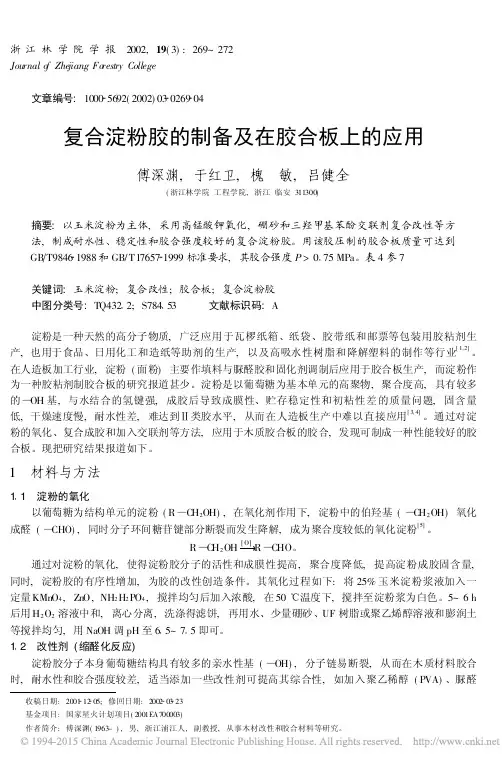

复合淀粉胶的制备及在胶合板上的应用
摘要: 以玉米淀粉为主体, 采用高锰酸钾氧化, 硼砂和三羟甲基苯酚交联剂复合改性等方 法, 制成耐水性、稳定性和胶合强度较好的复合淀粉胶。用该胶压制的胶合板质量可达到 GB T9846 1988 和 GB/ T 17657 1999 标准要求, 其胶合强度 P > 0 75 MPa。表 4 参 7
关键词: 玉米淀粉; 复合改性; 胶合板; 复合淀粉胶
表 3 结果表明, UF 树脂加入, 具有明显改变淀粉 胶成膜性, 初 粘性等性 能, 当添 加达到 30 g&kg- 1 时,
100
75
45
150
86
40
200
105
41
就有较好的初粘感觉, 当添加量达 40~ 50 g&kg- 1 时更
250
112
35
明显。 2 4 三羟甲基苯酚对淀粉胶性能影响
93
38
固含量高低对胶来说, 直接影响到淀粉胶的流动性
和贮存期[ 3] ( 表 2) 。固含量提高, 粘度上升, 贮存期缩短。选择固含量 300 g&kg- 1 较合适。
第 19 卷 第 3 期
傅深渊等: 复合淀粉胶的制 备及在胶合板上的应用
271
2 3 增强剂 UF 树脂对淀粉胶性能影响
从理论上分析, UF 树脂胶的加入, 与氧化淀粉胶
1 5 产品性能测试方法 粘度, 在 25 ! 条件下, 用涂 4 杯测定。粘度测定值均为隔日测定。
成膜性, 用玉米淀粉胶于玻璃板上流挂成膜, 自然干燥后, 剥下成膜片, 观察富有弹性。
贮存期, 观察胶液分层, 凝胶情况。
力学性能, 采用 GB/ T14074 1993 标准测定取样, 胶合强度测定, 采用 ( 63 % 3) ! 水浸 3 h 后测 定。胶粘剂性能, 采用 GB/ T17657 1999 有关标准测定。
浆料学实验指导书
浆料学实验指导书目录1.回转式粘度计测定浆液粘度 (1)2.湿法制备氧化淀粉 (3)3.氧化淀粉的制备（干法） (5)4.酸解淀粉的制备 (6)5.淀粉与碘的显色反应 (7)6.浆液总固体率（浓度）测定 (9)7.浆液粘着力测定 (11)8.浆纱耐磨性的测定 (13)9.PV A的溶解性 (15)10.PV A与硼化物的凝胶作用 (17)11.毛细管粘度计测定浆液的相对粘度 (18)回转式粘度计测定浆液粘度一实验目的粘度是描述流体流动行为，即流体流动时的内摩擦阻力的物理量。
浆料的粘度直接反映浆料的流变性能和上浆性能，浆料粘度的测定，在一定意义上决定着上浆效果。
通过本实验，学生了解常用粘度计的分类、基本原理和回转式粘度计的使用。
二实验原理目前，我国纺织厂常用的是NDJ回转式粘度计。
本实验室使用的是NDJ-8S属于内筒回转式的粘度计。
这类粘度计对上浆工程的浆液粘度测量是较适用的。
NDJ-8S粘度计的结构示意：转子类型：三实验内容1 药品玉米淀粉（工业级）、NaOH、NaCO32 仪器NDJ-8S型粘度计、天平、恒温水浴锅、温度计、电炉、玻棒、量筒、400ml烧杯3 步骤（1）准备被测液体称取2％玉米淀粉于400ml烧杯中，配置350ml的淀粉液，置于恒温水浴锅中。
边搅拌边升温至90-95℃，1小时后即可测定淀粉分散液的粘度。
（2）安装仪器将保持架安装在仪器上（向右旋入装上，向左旋出卸下）。
安装转子将选配好的转子旋入连接螺杆（向左旋出装上，向右旋入卸下）。
旋转升降旋钮，使仪器缓慢的下降，转子逐渐浸入被测液体中，直至液体的表面与转子的液面线相平为止。
根据粘度范围选择不同转速。
上述工作完毕，请依次接通电源，打开电源开关，显示屏即显示本仪器的型号nd-8。
（3）将有关参数键入粘度计输入仪器当前使用的转子代号。
若现在选用1#转子进行测量，请先按面板上S键，放手后，显示器即显示S，然后按数字键1,放手后即显示S1。

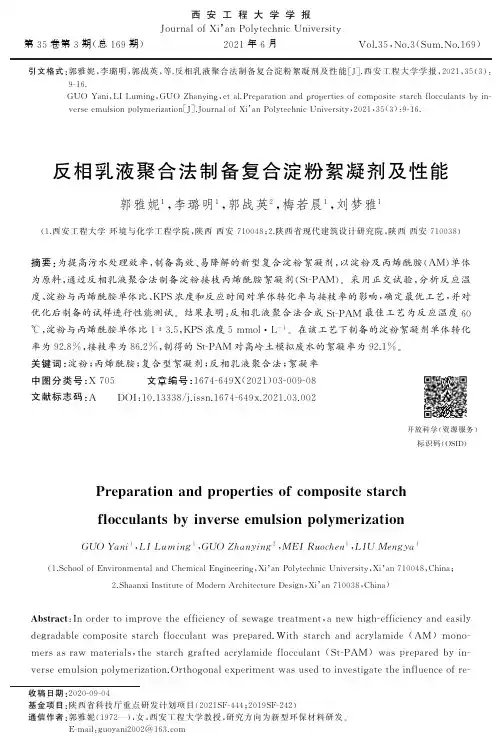

反相乳液聚合法制备复合淀粉絮凝剂及性能
中 图 分 类 号 :X705
文 章 编 号 :1674-649X(2021)03-009-08
文献标志码:A DOI:10.13338/ji.ssn.1674-649x.2021.03.002
开 放 科 学 (资 源 服 务 ) 标 识 码 (OSID)
Preparationandpropertiesofcompositestarch
丙 烯 酰 胺-淀 粉 接 枝 共 聚 物 (GraftCopolymerization)是新型的高分 子 材 料,其 既 具 备 多 糖 化 合 物 的分子间作用力与 反 应 性,又 有 高 分 子 的 力 学 和 生 物作用 稳 定 性 以 及 网 状 大 分 子 的 线 性 链 展 开 能 力 。 [10] 与均聚聚 丙 烯 酰 胺 相 比,具 有 絮 凝 能 力 强、 分子链稳定性优良、适 用 范 围 广 及 阳 离 子 化 学 反 应 更容易进行等特点 。 [11-12] 在水处理、高吸水材料、造 纸 工 业 助 剂 、油 田 化 学 材 料 、可 降 解 地 膜 及 塑 料 等 行 业的实际应用中具有更加优良的性能 。 [13]
收 稿 日 期 :2020-09-04 基 金 项 目 :陕 西 省 科 技 厅 重 点 研 发 计 划 项 目 (2021SF-444;2019SF-242) 通 信 作 者 :郭 雅 妮 (1972— ),女 ,西 安 工 程 大 学 教 授 ,研 究 方 向 为 新 型 环 保 材 料 研 发 。
絮凝技术是将水中细小分散的微粒或胶体颗粒 物等聚集,使其形成大块状的絮体并将其沉淀分离的 过程[5],主要去除 水 中 的 悬 浮 物 颗 粒、染 料 及 重 金 属 等[6]。絮凝技术成本 低、效 果 显 著、操 作 简 单 且 应 用 范围广,仍然是国内外水处理领域中最常用和不可或 缺的 方 法[7]。 絮 凝 剂 的 有 效 使 用 是 絮 凝 技 术 的 核 心[8],但 老 型 絮 凝 剂 处 理 效 率 低 ,不 易 降 解 ,在 实 际 应 用中受到许多因素的限制,因此,高效、环保的新型絮 凝剂的开发成为目前主要的研究方向[9]。

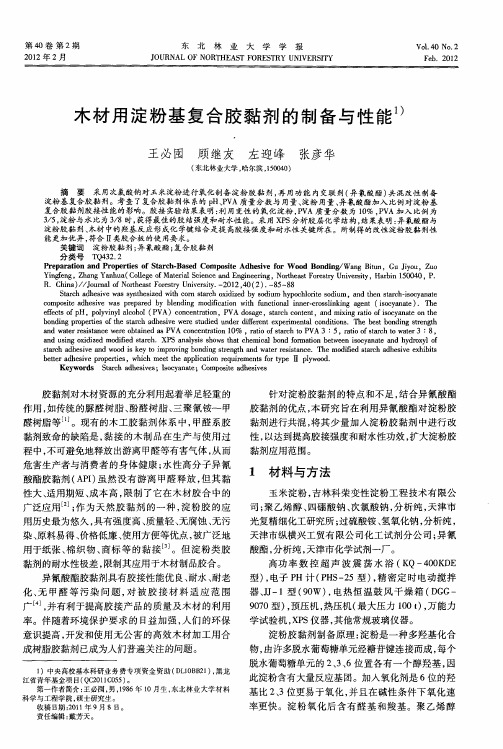

木材用淀粉基复合胶黏剂的制备与性能
脱水葡萄糖单元的 ２ ３ ６ 、 、 位置各有一个醇羟基 ， 因 此淀 粉含 有大量 反应 基 团。加人 氧化剂是 ６位 的羟
基比 ２３位更易于氧化， 、 并且在碱性条件下氧化速
率更快。淀粉氧化后含有 醛基 和羧基。聚 乙烯醇
东 北林Biblioteka 业大学学
报
第 ４ 卷 ０
（Ｖ ） Ｐ Ａ 是一种水溶性高聚物 ， 的水溶性行为和淀 它 粉相似。在 Ｐ Ａ水溶 液 中加 入过 硫 酸胺 从而使 Ｖ Ｐ Ａ部分分子链导人醛基和羧基 ， Ｖ 由于淀粉 和 Ｐ Ａ Ｖ 都是多羟基的大分子化合物， 在一定条件下可 以相 互脱水形成网状结构 ， 从而 Ｐ Ａ与氧化淀粉间交联 Ｖ
淀粉胶黏剂的性能测试 ：Ｈ值采用 Ｐ Ｓ ２ ｐ Ｈ － ５型 测试仪进行测试 ； 黏度按照 Ｇ ／２ ９一ｌ９ 标准 ， Ｂ ｒ ７４ ９ ５ Ｉ
采用旋转式黏度计进行测定 ； 固体质量分数 ， 采用电 热恒温鼓风干燥箱 （ Ｇ 一 ００型） Ｄ Ｇ ９７ 进行处理后测 量； 耐水性 能， Ｇ ／９ ４—２０ Ｉ类胶合板标准 按 Ｂ ， ８６ Ｏ ４Ｉ Ｉ 进行测定 ； 胶合强度 ， 按照 Ｇ ／ ４—２０Ｉ类胶 Ｂ ８６ ０４Ｉ
胶黏剂 对 木材资 源 的充分 利用起 着举 足轻 重 的
针对淀粉胶黏剂的特点和不足 ， 结合异氰酸酯 胶黏剂的优点 ， 本研究 旨在利用异氰 酸酯对淀粉胶 黏剂 进行共 混 ， 其 少 量加 人 淀 粉胶 黏 剂 中进行 改 将 性， 以达到提高胶接强度和耐水性功效 ， 扩大淀粉胶
黏剂应 用 范 围。
第４ ｏ卷 第 ２期 ２１ ０ ２年 ２月
东
北
林
业
大
学
学
报
Ｖｏ． ０ Ｎｏ ２ １４ ． Ｆｂ ０２ ｅ ．２ １
基比 ２３位更易于氧化， 、 并且在碱性条件下氧化速
率更快。淀粉氧化后含有 醛基 和羧基。聚 乙烯醇
东 北林Biblioteka 业大学学
报
第 ４ 卷 ０
（Ｖ ） Ｐ Ａ 是一种水溶性高聚物 ， 的水溶性行为和淀 它 粉相似。在 Ｐ Ａ水溶 液 中加 入过 硫 酸胺 从而使 Ｖ Ｐ Ａ部分分子链导人醛基和羧基 ， Ｖ 由于淀粉 和 Ｐ Ａ Ｖ 都是多羟基的大分子化合物， 在一定条件下可 以相 互脱水形成网状结构 ， 从而 Ｐ Ａ与氧化淀粉间交联 Ｖ
淀粉胶黏剂的性能测试 ：Ｈ值采用 Ｐ Ｓ ２ ｐ Ｈ － ５型 测试仪进行测试 ； 黏度按照 Ｇ ／２ ９一ｌ９ 标准 ， Ｂ ｒ ７４ ９ ５ Ｉ
采用旋转式黏度计进行测定 ； 固体质量分数 ， 采用电 热恒温鼓风干燥箱 （ Ｇ 一 ００型） Ｄ Ｇ ９７ 进行处理后测 量； 耐水性 能， Ｇ ／９ ４—２０ Ｉ类胶合板标准 按 Ｂ ， ８６ Ｏ ４Ｉ Ｉ 进行测定 ； 胶合强度 ， 按照 Ｇ ／ ４—２０Ｉ类胶 Ｂ ８６ ０４Ｉ
胶黏剂 对 木材资 源 的充分 利用起 着举 足轻 重 的
针对淀粉胶黏剂的特点和不足 ， 结合异氰酸酯 胶黏剂的优点 ， 本研究 旨在利用异氰 酸酯对淀粉胶 黏剂 进行共 混 ， 其 少 量加 人 淀 粉胶 黏 剂 中进行 改 将 性， 以达到提高胶接强度和耐水性功效 ， 扩大淀粉胶
黏剂应 用 范 围。
第４ ｏ卷 第 ２期 ２１ ０ ２年 ２月
东
北
林
业
大
学
学
报
Ｖｏ． ０ Ｎｏ ２ １４ ． Ｆｂ ０２ ｅ ．２ １

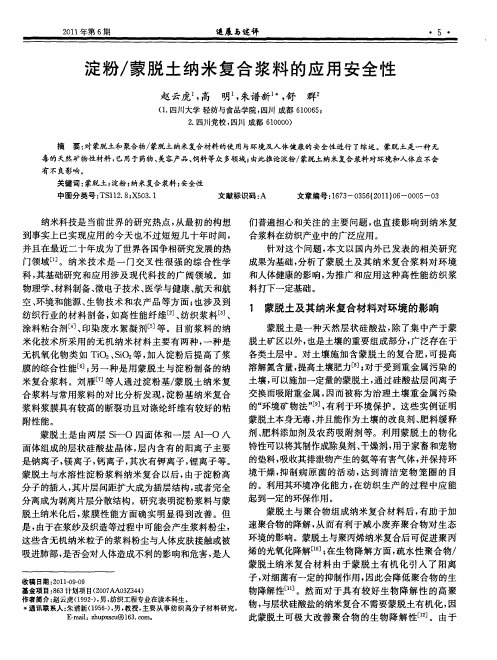

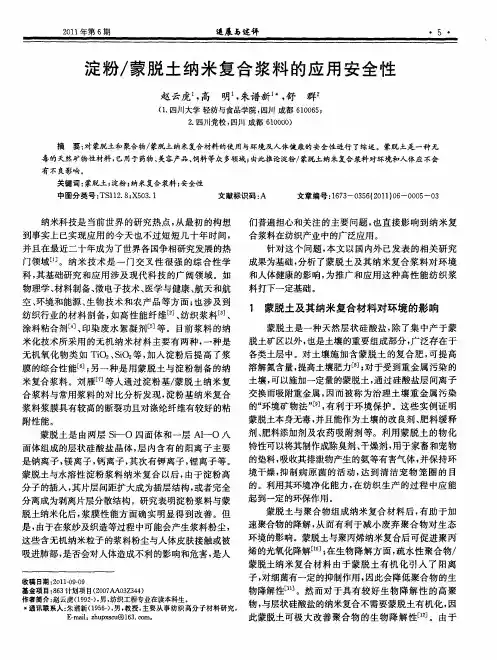

淀粉／蒙脱土纳米复合浆料的应用安全性
蒙脱土本身无毒 ， 并且能作为土壤的改良剂、 肥料缓释 剂、 肥料添加剂及农药 吸附剂等。利用蒙脱土的物化 特性可 以将其制作成除臭剂、 干燥剂 ， 用于家畜和宠物 的垫料 ， 吸收其排泄物产生的氨等有害气体 ， 并保持环 境干燥 ， 抑制病原菌 的活动 ， 达到清 洁宠物笼 圈的 目 的。利用其环境净化 能力 ， 在纺织生产 的过程 中应能 起到一定 的环保作用。 蒙脱土与聚合物组成纳米复合材料后， 有助于加 速聚合物的降解 ， 从而有利于减小废弃聚合物对生态
米复合浆料 。刘雁［ 等人通过淀粉基／ ７ 蒙脱土纳米复 合 浆料 与 常用 浆料 的对 比分 析 发 现 ， 粉基 纳 米 复 合 淀 浆料浆膜具有较高 的断裂功且对涤纶纤维有较好的粘 附性 能 。
１ 蒙脱土及 其纳米复合材料对环境的影响
蒙脱土是一种天然层状硅酸盐， 除了集 中产 于蒙 脱土矿区以外， 也是土壤的重要组成部分， 广泛存在 于 各类土层中。对土壤施加含蒙脱土 的复合肥 ， 可提高 溶解氮含量 ， 提高土壤肥力［ ； ８ 对于受到重金属污染 的 土壤 ， 可以施加一定量的蒙脱土 ， 通过硅酸盐层 间离子 交换 而吸 附重金 属 ， 因而 被 称 为 治 理 土壤 重 金 属 污 染 的“ 环境矿物法， ， ， 有利于环境保护 。这些实例证 明 ［ 引
群
（． １ 四川大学 轻 纺与食 品学院 ， 四川 成都 ６ ０ ６ ￣ １０ ５
毒 的天然矿 物性材料 ， 已用于药物 、 美容产品 、 饲料等众 多领域 ； 由此推论淀粉／ 蒙脱土纳米复合浆料对环境和人 体应 不会 有 不 良影响。
关键词 ： 蒙脱土 ； 淀粉 ； 纳米复合 浆料 ； 安全性
轮状病毒 、 大肠杆菌、 空肠弯曲杆菌、 霍乱弧菌及胆盐等
米复合浆料 。刘雁［ 等人通过淀粉基／ ７ 蒙脱土纳米复 合 浆料 与 常用 浆料 的对 比分 析 发 现 ， 粉基 纳 米 复 合 淀 浆料浆膜具有较高 的断裂功且对涤纶纤维有较好的粘 附性 能 。
１ 蒙脱土及 其纳米复合材料对环境的影响
蒙脱土是一种天然层状硅酸盐， 除了集 中产 于蒙 脱土矿区以外， 也是土壤的重要组成部分， 广泛存在 于 各类土层中。对土壤施加含蒙脱土 的复合肥 ， 可提高 溶解氮含量 ， 提高土壤肥力［ ； ８ 对于受到重金属污染 的 土壤 ， 可以施加一定量的蒙脱土 ， 通过硅酸盐层 间离子 交换 而吸 附重金 属 ， 因而 被 称 为 治 理 土壤 重 金 属 污 染 的“ 环境矿物法， ， ， 有利于环境保护 。这些实例证 明 ［ 引
群
（． １ 四川大学 轻 纺与食 品学院 ， 四川 成都 ６ ０ ６ ￣ １０ ５
毒 的天然矿 物性材料 ， 已用于药物 、 美容产品 、 饲料等众 多领域 ； 由此推论淀粉／ 蒙脱土纳米复合浆料对环境和人 体应 不会 有 不 良影响。
关键词 ： 蒙脱土 ； 淀粉 ； 纳米复合 浆料 ； 安全性
轮状病毒 、 大肠杆菌、 空肠弯曲杆菌、 霍乱弧菌及胆盐等
MA_SA_蒙脱土复合相变贮能材料的制备
第28卷第3期 2005年3月合肥工业大学学报(自然科学版)JOURNAL OF HEF EI UNIVERSIT Y OF TECHNOLOGYVol.28No.3 Mar.2005 收稿日期:2004-09-04;修改日期:2004-10-14基金项目:安徽省教育厅自然科学基金资助项目(2004KJ 121)作者简介:李 忠(1972-),男,安徽桐城人,安徽理工大学讲师;于少明(1962-),男,山东文登人,合肥工业大学教授,硕士生导师.MA -SA /蒙脱土复合相变贮能材料的制备李 忠1, 杭国培1, 董灿君2, 王世功2, 于少明1(1.合肥工业大学化学工程学院,安徽合肥 230009; 2.安徽华源发展有限公司,安徽合肥 230011)摘 要:用DSC 法研究了豆蔻酸(MA )和硬脂酸(SA )二元混合物的热性能,确定了MA -SA 二元低共熔物的组成为67.00:33.00,相变温度为43.13℃;在此基础上,研究了MA-SA 二元低共熔物/蒙脱土复合贮能材料的制备方法,并用XRD 、IR 和DSC 等方法对复合材料的结构和性能进行了表征与测试。
研究结果表明:MA-SA 被有效地包封在蒙脱土层间,制得复合材料的相变温度为41.86℃,相变焓为130.32J /g ,贮能性能满足调温纺织品的要求。
关键词:脂肪酸;低共熔混合物;蒙脱土;相变;复合贮能材料中图分类号:T Q225 文献标识码:A 文章编号:1003-5060(2005)03-0274-04Prepar ation of MA -SA /montmorillonite compositephase -change energy storage materialsLI Zhong 1, HANG Guo-pei 1, DONG Can-jun 2, WANG Shi-gong 2, YU Shao-ming 1(1.School of Chemical En gineering,Hefei University of Technology,Hefei 230009,Chin a; 2.Anh ui Huayuan Development Company Ltd,Hefei 230011,China)Abstr act :T he thermal properties of myristic acid (MA )and stearic acid (SA )binary system were evaluated by the differential scanning calorimeter (DSC),and it is found that the MA -SA binary system with the mass r atio of MA to SA being 67.00∶33.00forms a eutectic,which melts at 43.13℃.T hen the pr eparation of the MA-SA/montmorillonite composite material for phase change energy stor age were studied ,and the str ucture and property of the composite material were measured by using X-ray diffraction(XRD)spectrum,infr ar ed (IR)spectrum and DSC.The result shows that MA-SA eutectic mixtures were sealed effectively in the interlayer of montmorillonite and the composite material had obvious energy storage characteristics with the melting temperature of 41.86℃and the latent heat of fusion of 130.32J/g.T hese thermal properties make the composite material suitable for temperature adaptable textiles.Key wor ds :fatty acid;eutectic mixture;montmorillonite;phase-change;composite energy storage material 近年来,随着科学技术的发展、人类生活水平的提高,服装用于遮体御寒的观念正发生着改变,更高的要求是具有舒适、医疗保健等功能[1]。
纺织浆料介绍及环保浆料的开发和趋势
绿色环保型纺织浆料的开发及发展趋势经纱上浆作为机织过程中一道重要工序，其主要目的就是增加耐磨性和贴付毛羽，提高经纱的可织性。
在经纱上浆过程中，大量浆料的生产及使用成为了纺织中一个较大的污染源。
在经纱上浆中，浆料生产过程中所产生的废水和织造完成后退浆工序产生的废水是其对环境造成污染的两大主要途径。
并且由于浆料的问题，在退浆煮练之后，坯布上可能会残留有甲醛等有害物质，会使产品对人体造成危害。
在人类越来越重视环境保护的当下，在纺织过程中使用绿色环保型浆料不仅符合了当前的发展趋势，还对环境保护有着重大的意义。
1.纺织浆料的分类及其特点目前，纺织中经纱上浆的主浆料大多为淀粉类浆料、聚乙烯醇类浆料（PVA）、丙烯酸类浆料三类。
1.1 淀粉类浆料淀粉类浆料主要是指对天然淀粉进行变性，也就是变性淀粉浆料。
天然淀粉是由α-葡萄糖缩聚而成的高聚物，其大分子的柔顺性差，玻璃化温度高，成膜性差，所成的浆膜脆硬。
且天然淀粉的分子链较大，流动性差，在上浆过程中对纱线的渗透能力差。
由于天然淀粉在上浆时有着这些明显的缺陷，在将淀粉作为浆料时要对其进行变性处理。
变性淀粉是采用物理、化学、生物的方式加工而成，其主要分为三个阶段。
第一代变性淀粉是转化淀粉，包括酸解淀粉、氧化淀粉和糊精等，其变性方式是解聚或氧化反应。
第二代为淀粉衍生物，主要有醚化淀粉、酯化淀粉、交联淀粉和阳离子淀粉等。
这一类淀粉衍生物是通过在淀粉大分子上的羟基上引入化学基团或低分子化合物进行变性。
这种变性方式提高了合成纤维的粘附性，增加了浆膜柔韧性。
第三代变性淀粉主要是接枝淀粉，它是在淀粉大分子链上引入具有一定聚合度的高体浆料。
与天然淀粉相比，变性淀粉浆料在水溶性、粘度稳定性、对合成纤维的粘附性、成膜性等方面都有了得到了改善。
1.2 PVA浆料PVA即聚乙烯醇，是一种典型的水溶性合成高分子化合物，是由聚醋酸乙酯通过醇解得到的。
PVA浆料的成膜性好，其生成的浆膜坚韧耐磨、弹性好、吸湿性佳。
淀粉_聚乙烯醇_三乙醇胺改性黏土复合材料薄膜的制备与性能
图 2 不同淀粉用量对吸水率的影响 由图 2可以看出 ,随着淀粉用量的增加 ,复合 材料薄膜的吸水率增加. 淀粉含量相对较低 (A1、 A2)时 ,薄膜的吸水率初始增加较快而后略有下 降 ,最终保持在 50%左右 ,但达不到改性的降解 目的 ;继续增加淀粉用量 (A3 ～A6) ,吸水率也有 较多增加 ,最终保持稳定在 60% ～80% ,但是当 淀粉用量为 A5 时 ,薄膜的吸水率在吸水 50 m in 之前比 A3、A4样品的吸水率低 ,表现出较好的耐 水性 ;淀粉用量很大 (A7、A8 )时 ,吸水率增加很
热失重分析 ( TGA ) :将样品在空气气氛中用 WCT—2C微机差热天平以 10 ℃ /m in 的升温速 度测定 0～250 ℃范围内的热失重情况.
2 结果与讨论
2. 1 改性黏土的红外结构表征 淀粉为多羟基天然高分子 ,而黏土为片层状
无机材料 ,为了使淀粉与黏土在混合的过程中更 好地相融合 ,采用三乙醇胺作插层剂进行黏土改 性 ,可以增加黏土片层间的羟基密度 ,从而促使淀 粉与黏土间通过氢键产生较强的作用力. 图 1 是 改性黏土的红外光谱图.
黏土的改性方法与步骤参照文献 [ 10 ]来进 行. 即称取一定量的黏土 ,将其配制成质量分数为 3%的悬浮液置于三口烧瓶中 ,加热搅拌至 80 ℃, 然后加入过量的三乙醇胺盐酸溶液 (三乙醇胺与 盐酸的物质的量比 1∶1. 2) ,继续保温搅拌 1 h. 经 离心洗涤至无氯离子 (用硝酸银溶液检测 )后于 50 ℃下干燥至恒重 ,研磨过 180 目筛. 测其红外 光谱特征. 1. 3 淀粉 / PVA /黏土复合材料薄膜的制备
在一定浓度的 PVA 溶液中加入定量已制备 的改性黏土浆液 ,在 80 ℃温度下搅拌 2 h,加入已 配置好的淀粉糊化溶液 ,继续搅拌 30 m in,再按比 例加入丙三醇 ,搅拌 30 m in,静置铺膜 ,于 50 ℃下 真空干燥 ,即制得复合材料薄膜. 1. 4 表征与测试
热失重分析 ( TGA ) :将样品在空气气氛中用 WCT—2C微机差热天平以 10 ℃ /m in 的升温速 度测定 0～250 ℃范围内的热失重情况.
2 结果与讨论
2. 1 改性黏土的红外结构表征 淀粉为多羟基天然高分子 ,而黏土为片层状
无机材料 ,为了使淀粉与黏土在混合的过程中更 好地相融合 ,采用三乙醇胺作插层剂进行黏土改 性 ,可以增加黏土片层间的羟基密度 ,从而促使淀 粉与黏土间通过氢键产生较强的作用力. 图 1 是 改性黏土的红外光谱图.
黏土的改性方法与步骤参照文献 [ 10 ]来进 行. 即称取一定量的黏土 ,将其配制成质量分数为 3%的悬浮液置于三口烧瓶中 ,加热搅拌至 80 ℃, 然后加入过量的三乙醇胺盐酸溶液 (三乙醇胺与 盐酸的物质的量比 1∶1. 2) ,继续保温搅拌 1 h. 经 离心洗涤至无氯离子 (用硝酸银溶液检测 )后于 50 ℃下干燥至恒重 ,研磨过 180 目筛. 测其红外 光谱特征. 1. 3 淀粉 / PVA /黏土复合材料薄膜的制备
在一定浓度的 PVA 溶液中加入定量已制备 的改性黏土浆液 ,在 80 ℃温度下搅拌 2 h,加入已 配置好的淀粉糊化溶液 ,继续搅拌 30 m in,再按比 例加入丙三醇 ,搅拌 30 m in,静置铺膜 ,于 50 ℃下 真空干燥 ,即制得复合材料薄膜. 1. 4 表征与测试

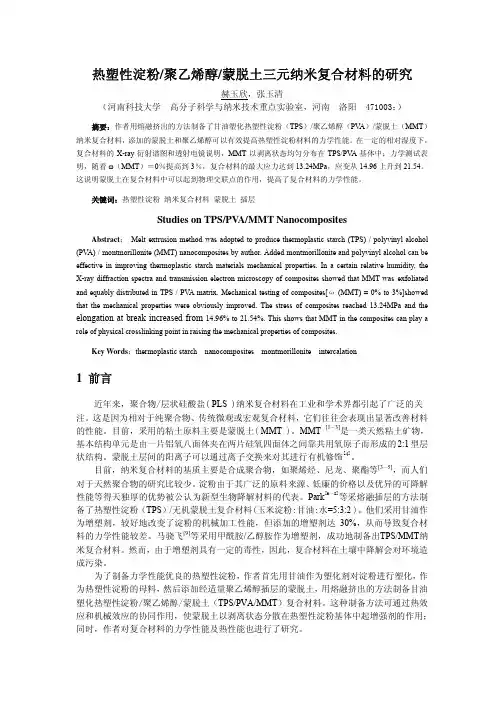

F-O-013-热塑性淀粉-聚乙烯醇-蒙脱土三元纳米复合材料的研究-赫玉欣
热塑性淀粉/聚乙烯醇/蒙脱土三元纳米复合材料的研究赫玉欣，张玉清（河南科技大学 高分子科学与纳米技术重点实验室，河南 洛阳 471003；）摘要：作者用熔融挤出的方法制备了甘油塑化热塑性淀粉（TPS）/聚乙烯醇（PV A）/蒙脱土（MMT）纳米复合材料，添加的蒙脱土和聚乙烯醇可以有效提高热塑性淀粉材料的力学性能。
在一定的相对湿度下，复合材料的X-ray衍射谱图和透射电镜说明，MMT以剥离状态均匀分布在TPS/PV A基体中；力学测试表明，随着ω（MMT）＝0％提高到3％，复合材料的最大应力达到13.24MPa，应变从14.96上升到21.54。
这说明蒙脱土在复合材料中可以起到物理交联点的作用，提高了复合材料的力学性能。
关键词：热塑性淀粉 纳米复合材料 蒙脱土 插层Studies on TPS/PV A/MMT NanocompositesAbstract：Melt extrusion method was adopted to produce thermoplastic starch (TPS) / polyvinyl alcohol (PV A) / montmorillonite (MMT) nanocomposites by author. Added montmorillonite and polyvinyl alcohol can be effective in improving thermoplastic starch materials mechanical properties. In a certain relative humidity, the X-ray diffraction spectra and transmission electron microscopy of composites showed that MMT was exfoliated and equably distributed in TPS / PV A matrix. Mechanical testing of composites[ω (MMT) = 0% to 3%]showed that the mechanical properties were obviously improved. The stress of composites reached 13.24MPa and the elongation at break increased from 14.96% to 21.54%. This shows that MMT in the composites can play a role of physical crosslinking point in raising the mechanical properties of composites.Key Words：thermoplastic starch nanocomposites montmorillonite intercalation1 前言近年来，聚合物/层状硅酸盐( PLS )纳米复合材料在工业和学术界都引起了广泛的关注。

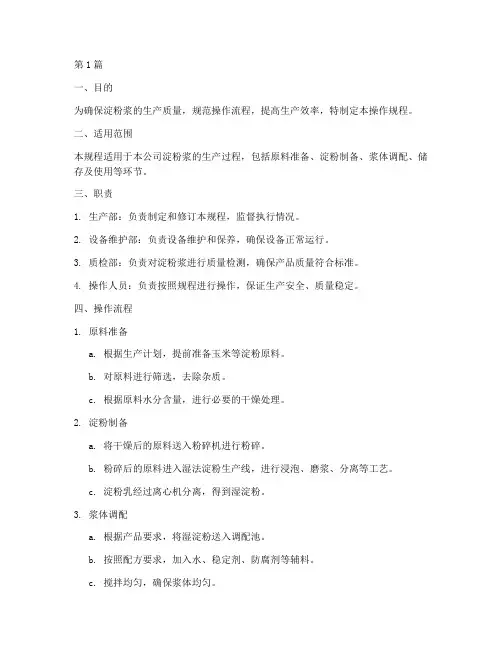

淀粉浆操作规程(3篇)
一、目的为确保淀粉浆的生产质量，规范操作流程，提高生产效率，特制定本操作规程。
二、适用范围本规程适用于本公司淀粉浆的生产过程，包括原料准备、淀粉制备、浆体调配、储存及使用等环节。
三、职责1. 生产部：负责制定和修订本规程，监督执行情况。
2. 设备维护部：负责设备维护和保养，确保设备正常运行。
3. 质检部：负责对淀粉浆进行质量检测，确保产品质量符合标准。
4. 操作人员：负责按照规程进行操作，保证生产安全、质量稳定。
四、操作流程1. 原料准备a. 根据生产计划，提前准备玉米等淀粉原料。
b. 对原料进行筛选，去除杂质。
c. 根据原料水分含量，进行必要的干燥处理。
2. 淀粉制备a. 将干燥后的原料送入粉碎机进行粉碎。
b. 粉碎后的原料进入湿法淀粉生产线，进行浸泡、磨浆、分离等工艺。
c. 淀粉乳经过离心机分离，得到湿淀粉。
3. 浆体调配a. 根据产品要求，将湿淀粉送入调配池。
b. 按照配方要求，加入水、稳定剂、防腐剂等辅料。
c. 搅拌均匀，确保浆体均匀。
a. 将调配好的淀粉浆送入储存罐。
b. 储存罐应保持清洁、干燥，避免污染。
c. 定期检查储存罐内淀粉浆的质量，确保在保质期内使用。
5. 使用a. 使用前，检查淀粉浆的质量，确认符合要求。
b. 根据生产需要，将淀粉浆送入生产线。
c. 在使用过程中，注意控制温度、湿度等条件，确保产品质量。
五、注意事项1. 操作人员应穿戴好个人防护用品，如手套、口罩等。
2. 严格按照操作规程进行操作，不得随意更改工艺参数。
3. 注意设备维护，发现问题及时上报。
4. 保持生产现场整洁，避免交叉污染。
5. 定期对操作人员进行培训，提高操作技能。
六、质量标准1. 淀粉浆的纯度应达到98%以上。
2. 淀粉浆的粘度、粒度、水分等指标应符合产品标准要求。
3. 淀粉浆不得有异味、杂质等。
七、附则本规程自发布之日起实施，由生产部负责解释。
如有未尽事宜，可根据实际情况进行修订。
第2篇一、目的为确保淀粉浆的生产过程安全、高效、稳定，特制定本操作规程。
