防沉降井盖安装示意图(课堂PPT)

吊挂或钩型膨胀螺栓（膨胀钩子、膨胀钩）要求
• 1.材质为201不锈钢 • 2.螺杆直径8毫米，长度110毫米
第4页/共8页
施工要求
1.在井筒壁确定膨胀螺栓孔位8个，沿圆周大致均分，基本水平。 2.钻孔至适合膨胀螺栓的长度； 3.清孔； 4.插入膨胀螺栓，钩向上，拧紧固定； 5.挂窨井防护网； 6.合格测试：用150千克重物置于网中2~3分钟后取出。检查井筒壁、膨胀螺栓和窨井 防护网。要求井筒壁无破损，膨胀螺栓不松不折，防护网无破裂。
6、 水务、市政，电力，水力。网通 燃气 自来水 污水等多家用户实际使用效果良好，没有出现过任何质 量问题。
第2页/共8页
防护网安装要求
1.防护网直径600毫米，承重不低于300 千克； 2.网体、边绳为高强度聚乙烯等类耐潮 防腐材料； 3.网体的网绳直径6毫米， 4.井盖网以高强丝、膨体纱、涤纶、维 纶、及其他材料为原料制成。 5.所有网绳由不小于3股单绳制成。 6.井盖网上的所有节点应固定。 7.形状为菱形或方形；其网目边长不应 大于10cm。 8.48cm 50CM×4边。 9.网绳断裂强力≥1600N。 10.冲击力≥500焦耳能量的冲击，网绳 不断裂，测试重物不应接触地面； 第3页/共8页

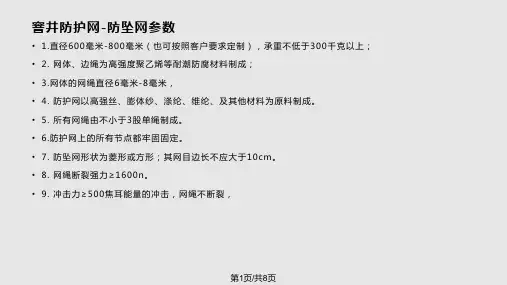

窨井防护网-防坠网参数
• 1.直径600毫米-800毫米（也可按照客户要求定制），承重不低于300千克以上； • 2. 网体、边绳为高强度聚乙烯等耐潮防腐材料制成； • 3.网体的网绳直径6毫米-8毫米， • 4. 防护网以高强丝、膨体纱、涤纶、维纶、及其他材料为原料制成。 • 5. 所有网绳由不小于3股单绳制成。 • 6.防护网上的所有节点都牢固固定。 • 7. 防坠网形状为菱形或方形；其网目边长不应大于10cm。 • 8. 网绳断裂强力≥1600n。 • 9. 冲击力≥500焦耳能量的冲击，网绳不断裂，

按平面形状可分为圆形沉井、矩形沉井、方 形沉井或多边形沉井等。

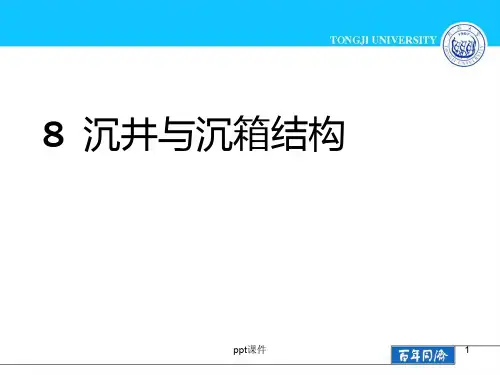

ppt课件
7
1．隧道连续沉井
a)
地面
伪装土
在两个沉井之间采用有橡 胶止水带的柔性接头。沉 井长度主要考虑各段沉井
吊车顶 钢筋混凝土车道
板 路面
钢筋混凝土起爆层 砂土垫层
钢筋混凝土矩形隧道沉井 通风道
的不均匀沉降、变温影响 和混凝土凝固收缩应力等 因素加以确定。
一种是假定在深度0~5m范围内单位面积摩擦力按三角形分
设在每节沉井接缝处，宽度△一般为10～20cm。最下面一级阶梯宜
设于h1＝(1/4~1/3)H高度处(见图8—5b)，或h1＝1．2～2．2 m处。
h1过小不能起导向作用，容易使沉井发生倾斜。施工时一般在阶梯面
所形成的槽孔中灌填黄沙或护壁泥浆以减少摩擦力并防止土体破坏过
大。
ppt课件
13
2．刃脚
• 刃脚的主要功用是减少下沉阻力。
当土质松软，下沉深度较深时，考虑到水土压力随着深度的不断增大， 使井壁在不同高程受力的差异较大，将井壁外侧仍做成直线形，内侧 做成阶梯形，以减小沉井的截面尺寸，节省材料。
当土层密实，且下沉深度很大时，为了减少井壁问的摩擦力而不使沉
井过分加大自重，常在外壁做成一个(或几个)台阶的阶梯形井壁。台阶
一般应配置两层竖向钢筋及水平钢筋，以承受弯曲应力。同 时要有足够的重量。井壁厚度主要决定于沉井大小、下沉深 度以及土壤的力学性质。
先假定井壁厚度，再进行强度验算。厚度一般为0．4～ 1．2m。有战时防护要求的，井壁厚度可达1．5～1．8m。
取土孔
顶板
ppt课件
入 孔
凹槽 刃脚
内墙 封底

图5.9 封底和盖板示意
5.2 沉井的施工
旱地沉井施工：平整场地，制造第一节沉井、拆模 及抽垫、挖土下沉、接高沉井、井顶围堰、地基检 验和处理、封底、充填井孔、浇筑顶盖。
水上筑岛：水流速不大，水深≤3～4m时采用，砂岛 应高出施工最高水位0.5m以上，在岛上浇筑沉井。
浮运沉井：水深筑岛困难时采用，岸边制作，滑入 水中，井壁为空体可浮于水面，就位后灌注砼下沉 至河床。
式中C0按桩基计算方法确定，但不 得小于10 m0。
图5.17 非岩石地基计算示意
5.3.1 沉井作为整体深基础的计算
上述各式z0和ω为未知数，可由静力平衡导得：
X 0
FH
h
0 ZX b1dz FH b1m tan
h 0
z
z0
z
dz
0
M 0
h
FHh1
0
zxb1z dz
此外，对高而窄的沉井还应验算产生施工容许 偏差时的影响。
5.3.2 沉井施工过程的结构强度计算
第一节井壁的应力验算
✓ 在抽出垫木及挖土可能有不均匀等不利条件下，第一节 井壁在自重作用下应按单支点、简支梁等验算井壁强度。
排水除土下沉
• 不排水除土下沉
图5.19 底节沉井支点布置示意
刃脚计算
考虑下两种最不利情况：
5. 沉井基础
内容提要
✓ 沉井基础的分类、构造及施工 ✓ 沉井作为整体深基础的计算 ✓ 沉井施工过程的结构强度计算 ✓ 地下连续墙简介
5.1 概 述
沉井：带刃脚的井筒状构造物， 用人工或机械方法清除井内土石， 主要借自重克服井壁与土层摩阻， 逐节下沉至基底设计标高的基础。
图5.1 沉井基础示意
d W0 2

2
2020/11/29
精品资料
3
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”

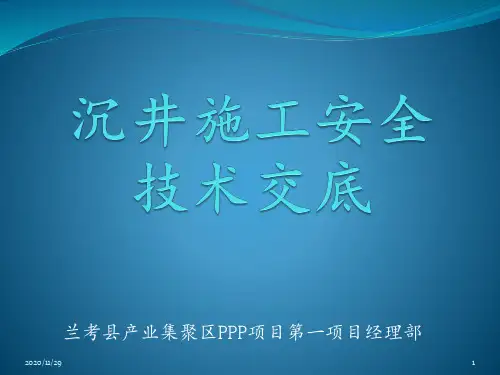

兰考县产业集聚区PPP项目第一项目经理部
2020/11/29
1
一、工程简述
本工程共有沉井27个，其中接收井14个，工 作井13个，井壁最高12.21m，井壁最低 5.62m。
1.工作井 工作井为Φ7m圆形沉井。 2.接收井 分为圆形和矩形两种，圆形直径为Φ4m，
矩形尺寸为4X3m。
2020/11/29
1）射水冲泥下沉法
根据下沉的具体要求，布置高压水泵、水枪，泥浆泵、高 压输水管路和低压输泥浆管路等，水源来自大口井降水及沉淀 池内的水源，下沉过程中做好降排水工作，保证沉井下沉的正 常施工。如图4所示。
图4：水冲法沉井示意图
2020/11/29
13
用高压水枪先将土层破碎，稀释成泥浆，然后用泥浆泵
9.沉井下沉
（1）洞口加固
沉井下沉前，侧壁洞口采用MU10砖砌封堵（待顶管顶进后 进行拆除）。
（2）拆除素砼垫层
必须在刃脚混凝土达到设计规定的强度后进行拆除刃脚下 砼垫层，拆除应分开区域，按次序，均衡对称同步的进行，并 应注意沉井四周下沉是否均匀。
2020/11/29
12
（3）沉井下沉技术措施
绑扎钢筋时，弹出钢筋绑扎控制线，以保证钢筋间隔尺寸， 其偏差值应控制在允许范围内，钢筋保证质量应符合规范要求。 钢筋绑扎后，立即进行隐蔽工程验收，合格后方可进行下道工 序。所有钢筋应在浇筑混凝土前，按设计图纸绑扎完毕，并在 适当部位加以电焊固定，防止振捣混凝土时，钢筋移位。

.精品课件.
16
4）封底及顶盖
定义：往开挖井孔内填
入相应厚度的素混凝土，
以混凝土的自重和强度
抵消井孔内土体的隆起，
以混凝土与井壁间的密
实联接克服地下水的渗
入，为浇注钢筋混凝土
底板创造条件。
.精品课件.
17
分类：湿封底、干封底。
湿封底是水下混凝土封底，干封底是为了减少水
压力对封底混凝土的作用，需设置集水井排水减压。
沉井与沉管的施工

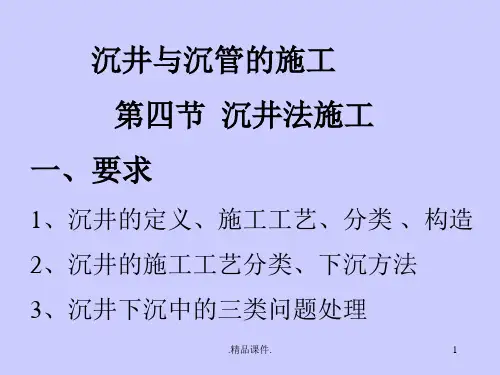

第四节 沉井法施工
一、要求
1、沉井的定义、施工工艺、分类 、构造
2、沉井的施工工艺分类、下沉方法
3、沉井下沉中的三类问题处理
.精品课件.
1
一、沉井的类型和构造
1、定义：沉井是一个上无盖下无底的井 筒状构筑物，属于深基础的一种型式。挖 基坑→铺垫层→沉井井筒→取土→沉井下 沉→浇注底板、内部结构和顶盖。称为沉 井法施工。
.精品课件.
4
3、分类
1）材料：钢沉井、砖砌沉井、钢筋混凝
土沉井
2）平面形状：单孔圆沉井、单孔方形沉
井、多孔方形沉井、多孔
椭圆形沉井、多排多孔沉
井等
.精品课件.
5
具有良好的受力性能，故不管 直径大小，通常都作为单孔的， 单孔圆沉井直径最大可达80m
只有平面尺寸较小时才做成单 孔的，边长一般小于20m
.精品课件.
24
分类： 1)排水挖土下沉：在土质的透水性很低或渗水量不大的稳 定土层，排水不会产生流砂。
优点：是挖土方法简单，容易控制，下沉较均衡且易 纠偏，达设计标高后又能直接检验基底土的平衡，并可采 用干封底，以加快工程进度，保证质量，节省材料，所以 应优先采用。

精品PPT
盐城
国内其他城市
太原(tài yuán)
合肥(hé féi)
武汉
●近年来国内一些城市在道路整治中开始
使用防沉降井盖，在消除井盖沉降、噪音
方面取得不错效果，并逐步推广使用，可 见，防沉降井盖不仅能解决国内普遍存在
的“路框差”顽症，而且它的推广前景也
是非常美好的！
精品PPT
施工工艺介绍 (jièshào)
精品PPT
第三步－放置(fàngzhì)安装限 位井圈
► 将安装限位井圈以承插方式(fāngshì)放入混凝土调节环中
必须确保安装限位井圈 的底部处于调节环内
不得有太大的缝隙，避 免沥青从中漏掉
铰链方向指向来车方向
► 安装限位井圈的高度与路面标高一致或略高出
2cm
精品PPT
第四步－淋洒(lín sǎ)乳化沥 青
精品PPT
自调式防沉降(chénjiàng)井盖推广和
精品PPT
上海推广会现场(xiànchǎng)
本公司推出的自调式防沉降井盖技术来自与德国，早在十年以前就开始在德国应用 ，效果良好。 在国内于2006年在上海各区开始试点，各处反映良好，并且于2007年11月召开全 市范围(fànwéi)相关行业的“上海市城市道路三年整治工作,推进解决路况差技术及 现场演示会”。
► 限位凸块：盖板边缘均匀分布4 个小凸块，其紧贴支座(zhī zuò)， 起到固定作用，防止盖板因外力 冲击水平移动而与支座(zhī zuò) 侧壁碰撞产生响声。
精品PPT
• 防意外闭合：铰链部位采用(cǎiyòng)特殊结构，盖板开启至90º时会垂直滑落， 除非将其垂直提起15~20mm，否则无法关闭，以避免其意外闭合造成伤害。

沉井的分类
按沉井的施工方法分类 浮运沉井
按沉井的建筑资料分类
混凝土沉井 钢筋混凝土沉井 竹筋混凝土沉井
钢沉井
沉井的平面外形 沉井的立面外形
圆形 圆端形 矩形
柱形 阶梯形 锥形
a)
多图
5-3
孔沉井单孔沉 沉 井井 ；的
b)
平
双 孔 沉
面 外 形
井
；
c)
图 5-4 沉井剖面图 a〕直壁柱型； b〕外壁单阶型； c〕外壁多阶型； d〕内壁多阶型
刃脚阻力。
沉井封底
当沉井下沉至设计标高时，应进展沉降观测．假设8h内沉井的 下沉量不大于l0mm，方可进展封底。
干封法：干封法适宜于沉井底部无地下水的情况下浇筑底板混 凝土，这种方法本钱低、工期短、质量好。
水下封底应符合以下要求： (1)井内水位不应低于设计水位，锅底应按设计尺寸整理，堆
积于井底的浮泥应予去除。 (2)浇灌水下混凝土各导管的有效半径必需相互搭接，并盖满
沉井施工特点： 〔1〕沉井可在井筒的维护下作 垂直下挖，施工中井筒既能防土 又能防水，下沉终了后成为根底 的一部分。沉井法施工可以有效 地抑制明挖法土石方量大、干扰 大的弊病。〔2〕逐节接筑，不 断挖土，借助混凝土井筒的自重， 边挖土边下沉，因此比较简便、 平安。〔3〕必需经过先浇筑，
沉井制造
筑岛法 当水深小于3m，流速≤1.5m/s时，可采用砂或砾石在水 中筑岛(图5-12 a〕，周围用草袋围护；假设水深或流速加大， 可采用围堤防护筑岛[图5-12b〕]；当水深较大〔通常<15m〕 或流速较大时，宜采用钢板桩围堰筑岛(图5-12c〕。
(园沉井为相互垂直两直径与园周的交点) 间程度间隔的1/100并≯30cm H为沉井高度。

我国南昌赣江大桥等曾用这种沉井。在沉井分节 接头处及刃脚仍用钢筋。
5）钢沉井：钢沉井由钢材制作，强度高、质量 轻、易于拼装、适于制造空心浮运沉井，但用钢量 大，国内应用较少。
三 沉井的构造
1、沉井的轮廓尺寸
沉井平面形状： 常取决于上部结构（或下部结构墩台）底部的 形状。 矩形沉井，沉井的长短边之比不宜大于3； 若上部结构的长宽比较为接近，可采用方形或 圆形沉井。
浮式沉井：在深水地区筑岛有困难或不经济，或 有碍通航当河流流速不大时，可采用岸边浇筑浮运 就位下沉的方法，这类沉用的有圆形、圆端 形和矩形等。
根据井孔的布置方式， 又有单孔、双孔及多孔 的分别。
沉井平面形式 a)单孔沉井；b)双孔沉井；c)多孔沉井

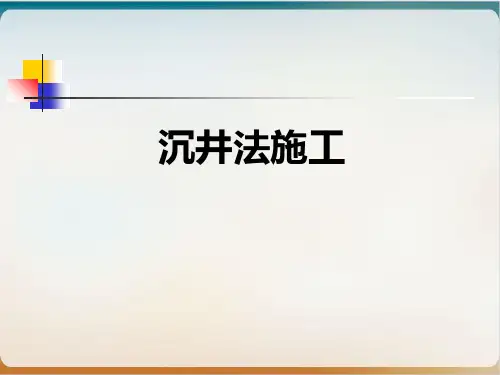

沉井法施工
一 概述
1、沉井法施工的概念
沉井是带刃脚的井筒状结构物(如图)。它是以井内挖土， 依靠自身重力克服井壁摩阻力后下沉到设计标高，然后经过 混凝土封底并填塞井孔，使其成为桥梁墩台或其它结构物的 基础。
图1 沉井下沉示意图
图2 沉井基础
2 沉井法施工的特点及应用范围
优点： (1)埋深大，整体性强、稳定性好，承载面积大，承
当沉井平面尺寸较大时，可做成薄壁结构，沉井 外壁采用泥浆润滑套，壁后压气等施工辅助措施就 地下沉或浮运下沉。
此外，钢筋混凝土沉井井壁隔离墙可分段(块)预 制，工地拼接，做成装配式。
3）砖石沉井：这种沉井适用于深度浅的小型沉 井，或临时性沉井。例如，房屋纠倾工作井，即用 砖砌沉井，深度约4～5m。
4）竹筋混凝土沉井：沉井在下沉过程中受力较 大因而需配置钢筋，一旦完工后，它就不再承受多 大的拉力，因此，在南方产竹地区，可以采用耐久 性差但抗拉力好的竹替部分钢筋来承受下沉阶段过 程中拉力。

管理主要措施—补救措施
➢ 方案一 每只窨井盖每年保险费2.2元，被保险人发生保险责任范
围内的保险事故，每次事故每人赔偿限额20万元，每次财产 损失赔偿限额5万元，每次事故累计赔偿限额40万元，年累 计赔偿限额100万元。 ➢ 方案二
每只窨井盖每年保险费3.5元，被保险人发生保险责任范 围内的保险事故，每次事故每人赔偿限额40万元，每次财产 损失赔偿限额5万元，每次事故累计赔偿限额60万元，年累 计赔偿限额100万元。
设置标识牌，明确管理单位，公布抢修电话。
管理主要措施—改善措施—安装防护网
管理主要措施—改善措施—更换井盖
铸铁类井盖更换为钢纤维井盖。
管理主要措施—改善措施—更换防沉降井盖
管理主要措施—补救措施
➢购买保险 为市政设施购买相应的保险产品，不仅具有风险保障、充
分发挥保险的经济补偿功能，通过市场化的风险转移机制用商 业手段解决责任赔偿等方面的法律纠纷，更重要的是在造成人 身伤害和财产损失时保证赔偿费用的落实，保障受害人的切身 利益，同时减轻了政府管理部门及各相关产权单位的负担，促 进社会和谐稳定发展。
管理主要措施—补救措施
➢ 方案三 每只窨井盖每年保险费4.6元，被保险人发生保险责任范围 内的保险事故，每次事故每人赔偿限额60万元，每次财产损 失赔偿限额10万元，每次事故累计赔偿限额100万元，年累 计赔偿限额200万元。
4
井盖沉降处理
井盖沉降
A
原因分析
井盖沉降
B
处理工艺
井盖沉降处理—原因分析
井盖沉降处理—处理工艺1
井盖沉降处理—处理工艺1
井盖沉降处理—处理工艺1
井盖沉降处理—处理工艺1
井盖沉降处理—处理工艺2

第59页/共68页
无需养护
59
3. 新建道路施工的施工方法
第60页/共68页
新路施工
• 将旧井盖挖去,盖上铁板或我公司混泥土盖 子。
61
第61页/共68页
新路施工
• 摊铺粗沥青后，将井盖位置的沥青挖去, 并把铁板或者盖子取出。
62
第62页/共68页
新路施工
• 将混泥土调节环平稳放置在窨井顶部。必须保 证调节换的上表面离最终路面12-16cm。如 高度不够则增加调节环的数量。
一、如何解决传统井盖存在的问题 二、自调式防沉降井盖推广和应用 三、施工工艺简介 四、我们的优势
第1页/共68页
井框周围沥青层的龟裂
窨井盖跳动
车过时井盖框响声
传统井盖五大问题
防盗
窨井盖框区域下沉或突起
第2页-/共2 -68页
问题一
井框周围沥青层的龟裂
原因分析： 井框壁薄，铰链外置，当车快速通过的时候，不仅对窨井
有垂直向下的压力，还有横向的冲击力。在不断的冲击力作用
下，井框位置移动，造成周围沥青层龟裂。
3
第3页/共68页
边框剖面图
井盖安装完的图片
应对方案：
1、井框结构特殊，大边框坐在沥青路面上； 2、无外置铰链。
4
第4页/共68页
问题二
车过时井盖框响声
橡皮
焊死
井盖框用橡胶垫填塞
井盖框之间焊死以防响声
原因分析： 1.井盖框接触面不平整； 2.井盖框没有镶嵌胶条，或胶条镶嵌不当，引起脱落。
24
第24页/共68页
国内各地运用案例
第25页/共68页
国内各地运用案例-上海
延安路
成都路
外滩

将沥青填充至高出路面标高 20mm，即与安装限位井圈 相同的高度
10/16/2019
福州三鑫隆铸业有限公司 井盖生产专家
步骤十、垂直取出安装限位井圈
垂直将安装限位井圈小心地取 出
?避免破坏周围的沥青填充 层
Page 13
三鑫隆公司及产品说明 |
10/16/2019
福州三鑫隆铸业有限公司 井盖生产专家
将安装限位井圈套进混凝土调节环中，确保安装限位井圈的高 度与原路面标高一致
为保证井盖能正确的被安装到位，必须保证安装限位井圈的底 部是处在被套在调节环内的位置
Page 8
三鑫隆公司及产品说明 |
10/16/2019
福州三鑫隆铸业有限公司 井盖生产专家
步骤六、填充沥青
3 ：拍照 3
Page 9
三鑫隆公司及产品说明 |
步骤四、安装混凝土调节环
2 ：拍照 2
根据需要将不同高度的混 凝土调节环固定在窨井顶 部
路面标高 调节环上表面
12-16 cm
?确保混凝土调节环顶部与路 面标高距离在12cm－16cm范 围内
Page 7
三鑫隆公司及产品说明 |
10/16/2019
福州三鑫隆铸业有限公司 井盖生产专家
步骤五、放置安装限位井圈
2、确定操作面深度（17－25cm为宜）。 3、凿除旧井盖及水泥井环。
Page 5
三鑫隆公司及产品说明 |
10/16/2019
福州三鑫隆铸业有限公司 井盖生产专家
步骤三、凿除
1、将旧的井盖取出 2、修整及清洁操作面
Page 6
三鑫隆公司及产品说பைடு நூலகம் |
10/16/2019
