高二物理选修3-2第1、2单元单元考试试卷

《电磁感应》《楞次定律和自感现象》单元测试一、选择题（本题共12小题每小题5分，共60分，在每小题给出的四个选项中，只有一个正确）1、关于电磁感应，下列说法正确的是（）A．导体相对磁场运动，导体内一定会产生感应电流B．导体作切割磁感线运动，导体内一定会产生感应电流C．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流2、闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，不可能的是（）A．穿过线圈的磁通量很大而感应电流为零B．穿过线圈的磁通量很小而感应电流很大C．穿过线圈的磁通量变化而感应电流不变D．穿过线圈的磁通量变化而感应电流为零3、关于自感电动势的大小，下列说法正确的是（）A．跟通过线圈的电流大小有关B．跟线圈中的电流变化大小有关C．跟线圈中的电流变化快慢有关D．跟穿过线圈的磁通量大小有关4．如图1-9-2所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（）A．零B．引力，且逐步变小C．引力，且大小不变D．斥力，且逐步变小5．如图1-9-3所示，从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区，如果两次拉出的速度之比为1∶2，则两次线圈所受外力大小之比F1∶F2、线圈发热之比Q1∶Q2、A．F1∶F2＝2∶1，Q1∶Q2＝2∶1 B．F1∶F2＝1∶2，Q1∶Q2＝1∶2 C．F1∶F2＝1∶2，Q1∶Q2＝1∶2 D．F1∶F2＝1∶1，Q1∶Q2＝1∶1 6．如图1-9- 4所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是A．B比A先亮，然后B熄灭B．A比B先亮，然后A熄灭C．A、B一起亮，然后A熄灭D．A、B一起亮，然后B熄灭图1-9-2图1-9-3图1-9-47．有一等腰直角三角形形状的导线框abc ，在外力作用下匀速地经过一个宽为d 的有限范围的匀强磁场区域，线圈中产生的感应电流i 与沿运动方向的位移x 之间的函数图象是如图1-9-6中的（ ）8. 如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法中正确的是（ ）A ．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭D ．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭9．如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动，B ．如果下端是S 极，两棒向外运动，C ．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近10.如图所示，平行导轨左端串有定值电阻R ，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN 受水平向右的恒力F 的作用而向右运动．以下关于回路中感应电流I 随时间变化规律的图象正确的是（ ）A. B. C. D.11．如图所示，用一根长为L 质量不计的细杆与一个上弧长 为l 0、下弧长为d 0的金属线框的中点联结并悬挂于O 点，悬点正下方存在一个上弧长为2 l 0、下弧长为2 d 0的方向垂直纸面向里的匀强磁场，且d 0＜＜L ，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。

最新鲁科版⾼中物理选修3-2单元测试题全套及答案最新鲁科版⾼中物理选修3-2单元测试题全套及答案章末综合测评(⼀)电磁感应(时间：60分钟分值：100分)⼀、选择题(本题共10⼩题，每⼩题6分，共60分．在每⼩题给出的四个选项中，第1～6题只有⼀项符合题⽬要求，第7～10题有多项符合题⽬要求．全部选对的得6分，选对但不全的得3分，有选错的得0分)1．关于感应电流，下列说法中正确的是()A．只要闭合电路内有磁通量，闭合电路中就有感应电流产⽣B．穿过螺线管的磁通量发⽣变化时，螺线管内部就⼀定有感应电流产⽣C．穿过闭合电路的磁感线条数不变，但全部反向，在这个变化的瞬间有感应电流D．闭合电路中的导体做切割磁感线运动，电路中就⼀定有感应电流C[对闭合电路⽽⾔，只有磁通量发⽣变化，闭合电路中才有感应电流．有磁通量，但不变化，不产⽣感应电流，故A项错误；B项中螺线管必须在闭合回路中，否则也没有感应电流，故B项错误；当磁场反向后，磁通量发⽣了变化，闭合电路中有感应电流，故C项正确；D 项中闭合电路的导体虽然做切割磁感线运动，但若磁通量不变化也不会产⽣感应电流，故D 项错误．] 2．如图1所⽰是冶炼⾦属的⾼频感应炉的⽰意图，冶炼炉内装⼊被冶炼的⾦属，线圈通⼊⾼频交变电流，这时被冶炼的⾦属就能被熔化．这种冶炼⽅法速度快、温度容易控制，并能避免有害杂质混⼊被炼⾦属中，因此适于冶炼特种⾦属．该炉的加热原理是()图1A．利⽤线圈中电流产⽣的焦⽿热B．利⽤红外线C．利⽤交变电流的交变磁场在炉内⾦属中产⽣的涡流D．利⽤交变电流的交变磁场所激发的电磁波C[把冶炼的⾦属放在冶炼炉中，冶炼炉外⾯绕着线圈，给线圈通⼊⾼频交流电，冶炼炉内待冶炼的⾦属在快速变化的磁场中被感应出很强的涡流，从⽽产⽣⼤量的热量使⾦属熔化．这种冶炼⽅法速度快，温度容易控制，还可以在真空条件下进⾏，避免⾦属的氧化，保证⾦属的纯度，特别适合于特种合⾦和特种钢的冶炼．]3.在⼀空间内有⽅向相反，磁感应强度⼤⼩均为B的匀强磁场，如图2所⽰，垂直纸⾯向外的磁场分布在⼀半径为a的圆形区域内，垂直纸⾯向内的磁场分布在除圆形区域外的整个区域，该平⾯内有⼀半径为b(b＞2a)的圆形线圈，线圈平⾯与磁感应强度⽅向垂直，线圈与半径为a的圆形区域是同⼼圆．从某时刻起磁感应强度开始减⼩到B2，则此过程中该线圈磁通量的变化量的⼤⼩为()图2A.12πB(b2－a2)B．πB(b2－2a2)C．πB(b2－a2) D.12πB(b2－2a2)D[由题意知，匀强磁场的磁感应强度B垂直于线圈平⾯，通过该线圈的磁通量为垂直穿⼊的磁通量与垂直穿出的磁通量之差．由Φ＝BS可知，穿⼊的磁通量为Bπ(b2－a2)，穿出的磁通量为Bπa2，因此穿过该线圈的磁通量为Bπ(b2－2a2)．由于磁感应强度减⼩到B2，所以该线圈磁通量的变化量的⼤⼩为12Bπ(b2－2a2)，选项D正确，]4.如图3所⽰，矩形线框abcd的ad和bc的中点M、N之间连接⼀电压表，整个装置处于匀强磁场中，磁场的⽅向与线框平⾯垂直，当线框向右匀速平动时，以下说法正确的是()图3A．MN间⽆感应电动势B．MN不产⽣电动势，所以MN间⽆电势差C．MN间有电势差，所以电压表有读数D．因为⽆电流通过电压表，所以电压表⽆读数D[MN切割磁感线，所以MN产⽣感应电动势，MN间有电势差，选项A、B错误；穿过线框的磁通量不变化，所以⽆感应电流，因此电压表⽆读数，选项C错误，选项D正确．] 5．为了利⽤海洋资源，海洋⼯作者有时根据⽔流切割地磁场所产⽣的感应电动势来测量海⽔的流速．假设海洋某处地磁场竖直分量B＝0.5×10－4T，⽔流是南北流向，如图4所⽰，将两电极竖直插⼊此处海⽔中，且保持两电极的连线垂直⽔流⽅向．若两电极相距L＝20 m，与两电极相连的灵敏电压表读数U＝0.2 mV，则海⽔的流速⼤⼩为()图4A．10 m/s B．0.2 m/sC．5 m/s D．2 m/sB[将流动的海⽔看成是运动的导体，可以利⽤法拉第电磁感应定律求解．由E＝BL v知，v＝EBL＝0.2 m/s.故选B.]6.如图5所⽰，在光滑绝缘⽔平⾯上，有⼀铝球以⼀定的初速度通过有界匀强磁场，则从球开始进⼊磁场到完全穿出磁场过程中(磁场宽度⼤于⾦属球的直径)，⼩球()图5A．整个过程都做匀速运动B．进⼊磁场过程中做减速运动，穿出过程中做加速运动C．整个过程都做匀减速运动D．穿出时的速度⼀定⼩于初速度D[⼩球的运动主要研究三个阶段：⼀是⼩球进⼊磁场的过程，由于穿过⼩球的磁通量增加，在球内垂直磁场的平⾯上产⽣涡流，有电能产⽣，⽽⼩球在⽔平⽅向上⼜不受其他外⼒，所以产⽣的电能只能由球的机械能转化⽽来，由能量转化和守恒可知，其速度减⼩；⼆是铝球完全进⼊磁场后，磁通量保持不变，铝球做匀速运动；三是⼩球穿出磁场的过程，同理可得，其速度进⼀步减⼩，故选项D正确．]7．穿过固定不动的线框的磁通量随时间变化的规律如图6所⽰，下列说法正确的是()图6A．第2 s末到第4 s末这段时间内，感应电动势最⼤B．第1 s内和第2 s内，感应电动势⼀样⼤C．最后1 s内感应电动势⽐最初2 s内感应电动势⼤D．第1 s末感应电动势的⼤⼩等于1 VBCD[第2 s末到第4 s末这段时间内，磁通量不变，感应电动势为零．图线的斜率表⽰磁通量变化率的⼤⼩，由E＝ΔΦΔt可知，第1 s内和第2 s内的斜率相同，感应电动势E＝ΔΦΔt＝22V＝1 V；在最后1 s内的斜率是最初2 s内的2倍，且⽅向相反，故最后1 s内感应电动势最⼤，故B、C、D正确．]8.如图7所⽰，⼀导线弯成半径为a的半圆形闭合回路，电阻为R.虚线MN右侧有磁感应强度为B的匀强磁场．⽅向垂直于回路所在的平⾯．回路以速度v向右匀速进⼊磁场，直径CD 始终与MN垂直．从D点到达边界开始到C点进⼊磁场为⽌，下列结论正确的是()图7A．感应电流⼤⼩不变B．感应电动势最⼤值E＝Ba vC．感应电动势平均值E＝12πBa vD．通过导线横截⾯的电荷量为πa2B 2RBD[在闭合电路进⼊磁场的过程中，通过闭合电路的磁通量逐渐增⼤．当半圆闭合回路有⼀半进⼊磁场时，等效长度最⼤为a，这时感应电动势最⼤为E＝Ba v，B正确．感应电动势变化，则感应电流变化，A错误．感应电动势平均值E＝ΔΦΔt＝B·12πa22av＝14πBa v，C错误．在该过程中通过导线横截⾯的电荷量q ＝I t ＝E R t ＝ΔΦΔt R ·t ＝ΔФΔR ＝πa 2B 2R ，D 正确．]9.如图8所⽰，由某种粗细均匀的总电阻为3R 的⾦属条制成的矩形线框abcd ，固定在⽔平⾯内且处于⽅向竖直向下的匀强磁场B 中．⼀接⼊电路电阻为R 的导体棒PQ ，在⽔平拉⼒作⽤下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦．在PQ 从靠近ad 处向bc 滑动的过程中( )图8A ．PQ 中电流先增⼤后减⼩B ．PQ 两端电压先减⼩后增⼤C ．PQ 上拉⼒的功率先减⼩后增⼤D ．线框消耗的电功率先增⼤后减⼩CD [导体棒产⽣的电动势为E ＝BL v ，其等效电路如图所⽰，总电阻为R 总＝R ＋R 1R 2R 1＋R 2＝R ＋R 1(3R －R 1)3R ，在PQ 从靠近ad 处向bc 滑动的过程中，总电阻先增⼤后减⼩，总电流先减⼩后增⼤，所以A 项错误；PQ 两端电压为路端电压，U ＝E －IR ，则先增⼤后减⼩，所以B 项错误；拉⼒的功率等于克服安培⼒做功的功率，有P 安＝IE ，先减⼩后增⼤，所以C 项正确；当导体棒滑动到线框中间位置时，外电路电阻最⼤，为34R ，因此导体棒的电阻始终⼤于外电路电阻，在导体棒从靠近ad 处向右运动的过程中，外电路电阻先增⼤后减⼩，根据闭合电路的输出功率与外电路电阻的关系可知，线框消耗的电功率先增⼤后减⼩，所以D 项正确．]10.如图9所⽰，均匀⾦属圆环总电阻为2R ，磁感应强度为B 的匀强磁场垂直穿过圆环．⾦属杆OM 长为l ，电阻为R 2，M 端与环紧密接触，⾦属杆OM 绕过圆⼼的转轴O 以恒定的⾓速度ω转动，当电阻为R 的⼀段导线⼀端和环连接，另⼀端与⾦属杆的转轴O 相连接时，下列结论中正确的是( )图9A．通过导线R的电流的最⼤值为Bl2ω3RB．通过导线R的电流的最⼩值为Bl2ω4RC．OM中产⽣的感应电动势恒为Bl2ω2D．导线中通过的电流恒为Bl2ω2RABC[由⾦属杆OM以恒定⾓速度ω转动，由E＝Bl v得E＝12Bl2ω且恒定，所以选项C正确；当⾦属杆OM转⾄圆环最下端时，回路电阻为R2＋R＝32R且为最⼩，此时通过R的电流有最⼤值I max＝E32R＝Bl2ω3R，所以选项A正确；当⾦属杆转⾄圆环最上端时，回路电阻为R2＋R2＋R＝2R且为最⼤，此时通过R的电流有最⼩值I min＝E2R＝Bl2ω4R，所以选项B正确，选项D错误．]⼆、⾮选择题(本题共3个⼩题，共40分，计算题要有必要的⽂字说明和解题步骤，有数值计算的要注明单位．)11．(12分)如图10所⽰，⽤均匀导线做成正⽅形单匝线圈，边长为0.3 m，线框有2/3部分(即ab连线左侧)处于垂直纸⾯向⾥的匀强磁场中，此时B＝3 T.图10(1)当磁场以10 T/s的变化率减弱时，U ab为多⼤？(2)当线圈以0.5 m/s的⽔平速度向右刚要离开磁场时，U cd为多⼤？【解析】(1)E＝ΔΦΔt＝ΔBΔt S＝0.6 V，U ab＝Ir＝512E＝0.25 V.(2)E′＝Bl v＝3×0.3×0.5 V＝0.45 V，U cd＝34E′≈0.34 V.【答案】(1)0.25 V(2)0.34 V12．(12分)如图11所⽰，有⼀半径为R的圆形匀强磁场区域，磁感应强度为B，⼀条⾜够长的直导线以速度v进⼊磁场，则从直导线进⼊磁场⾄离开磁场区域的过程中，求：图11(1)感应电动势的最⼤值为多少？(2)在这⼀过程中感应电动势随时间变化的规律如何？(3)从开始运动⾄经过圆⼼的过程中导线中的平均感应电动势为多少？【解析】 (1)由E ＝Bl v 可知，当导体切割磁感线的有效长度l 最⼤时，E 最⼤，⼜l 最⼤为2R ，所以感应电动势的最⼤值E ＝2BR v .(2)对于E 随t 变化的规律应求的是瞬时感应电动势，由⼏何关系可求出导体切割磁感线的有效长度l 随时间t 变化的情况为l ＝2 R 2－(R －v t )2所以E ＝2B v 2R v t －v 2t 2. (3)从开始运动⾄经过圆⼼的过程中导线的平均感应电动势E ＝ΔΦΔt ＝12πBR 2R /v ＝12πBR v .【答案】 (1)2BR v (2)2B v 2R v t －v 2t 2(3)12πBR v13．(16分)电磁弹是我国最新的重⼤科研项⽬，原理可⽤下述模型说明．如图12甲所⽰，虚线MN 右侧存在竖直向上的匀强磁场，⼀边长为L 的正⽅形单匝⾦属线框abcd 放在光滑⽔平⾯上，线框电阻为R ，质量为m ，ab 边在磁场外侧紧靠MN 虚线边界处．t ＝0时起磁感应强度B 随时间t 的变化规律是B ＝B 0＋kt (k 为⼤于零的常量)，空⽓阻⼒忽略不计．图12(1)求t ＝0时刻，线框中感应电流的功率P ；(2)求线框cd 边穿出磁场时通过线框某⼀横截⾯的电荷量q ；(3)若⽤相同的⾦属线绕制相同⼤⼩的n 匝线框，如图12⼄所⽰，在线框上加⼀质量为M 的负载物，证明：载物线框匝数越多，t ＝0时线框加速度越⼤．【解析】 (1)t ＝0时刻线框中的感应电动势E 0＝kL 2功率P ＝E 20R解得P ＝k 2L 4R .(2)穿出磁场过程线框中的平均电动势E －＝ΔΦΔt线框中的平均电流I －＝E －R通过的电荷量q ＝I －Δt ，解得q ＝B 0L 2R .(3)证明：n 匝线框在t ＝0时刻产⽣的感应电动势E ＝nE 0线框的总电阻R 总＝nR线框中的电流I ＝ER 总t ＝0时刻线框受到的安培⼒F ＝nB 0IL设线框的加速度为a ，根据⽜顿第⼆定律有F ＝(nm ＋M )a解得a ＝kB 0L 3M n ＋m R ，可知匝数n 越⼤，加速度a 越⼤．【答案】 (1)k 2L 4R (2)B 0L 2R (3)见解析章末综合测评(⼆) 楞次定律和⾃感现象(时间：60分钟分值：100分)⼀、选择题(本题共10⼩题，每⼩题6分，共60分．在每⼩题给出的四个选项中，第1～6题只有⼀项符合题⽬要求，第7～10题有多项符合题⽬求．全部选对的得6分，选对但不全的得3分，有选错的得0分)1．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平⾯与磁场⽅向垂直，关于线圈中产⽣的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的⼤⼩与线圈的匝数⽆关B ．穿过线圈的磁通量越⼤，感应电动势越⼤C．穿过线圈的磁通量变化越快，感应电动势越⼤D．感应电流产⽣的磁场⽅向与原磁场⽅向始终相同C[由法拉第电磁感应定律E＝n ΔΦΔt知，感应电动势的⼤⼩与线圈匝数有关，A错误．感应电动势正⽐于ΔΦΔt，与磁通量的⼤⼩⽆直接关系，B错误，C正确．根据楞次定律知，感应电流的磁场总是阻碍引起感应电流的磁通量的变化，即“增反减同”，D错误．]2．飞机在航母上弹射起飞可以利⽤电磁驱动来实现．电磁驱动的原理如图1所⽰，当固定线圈上突然通过直流电流时，线圈附近的⾦属环会被弹射出去．现在固定线圈左侧的同⼀位置，先后放有分别⽤铜和铝制成的闭合⾦属环，已知两环的横截⾯积相等、形状相同，且电阻率ρ铜＜ρ铝，则合上开关S的瞬间，下列说法不正确的是()图1A．从左侧看环中的感应电流沿顺时针⽅向B．铜环受到的安培⼒⼤于铝环受到的安培⼒C．若将铜环放置在线圈右⽅，铜环将向右运动D．电池正负极调换后，⾦属环不能向左弹射D[线圈中电流从右侧流⼊，磁场⽅向向左，在闭合开关的过程中，磁场变强，则由楞次定律可知，⾦属环中产⽣的感应电流从左侧看为顺时针⽅向，A正确；由于铜环的电阻较⼩，故铜环中感应电流较⼤，铜环受到的安培⼒要⼤于铝环受到的安培⼒，B正确；若铜环放在线圈右⽅，根据楞次定律可得，铜环将向右运动，C正确；电池正负极调换后，⾦属环受⼒向左，故仍将向左弹射，D错误．]3.如图2所⽰，平⾏导轨间有⼀矩形的匀强磁场区域，细⾦属棒PQ沿导轨从MN处匀速运动到M′N′的过程中，棒上感应电动势E 随时间t变化的图⽰，可能正确的是()图2A[在⾦属棒PQ进⼊磁场区域之前或出磁场后，棒上均不会产⽣感应电动势，D项错误．在磁场中运动时，感应电动势E＝Blv，与时间⽆关，保持不变，故A选项正确．]4．如图3所⽰，匀强磁场中有两个导体圆环a、b，磁场⽅向与圆环所在平⾯垂直．磁感应强度B随时间均匀增⼤．两圆环半径之⽐为2∶1，圆环中产⽣的感应电动势分别为E a和E b.不考虑两圆环间的相互影响．下列说法正确的是()图3A．E a∶E b＝4∶1，感应电流均沿逆时针⽅向B．E a∶E b＝4∶1，感应电流均沿顺时针⽅向C．E a∶E b＝2∶1，感应电流均沿逆时针⽅向D．E a∶E b＝2∶1，感应电流均沿顺时针⽅向B[由楞次定律知，题中圆环感应电流产⽣的磁场与原磁场⽅向相反，故感应电流沿顺时针⽅向．由法拉第电磁感应定律知E＝ΔΦΔt＝ΔBSΔt＝ΔB·πR2Δt，由于两圆环半径之⽐R a∶R b＝2∶1，所以E a∶E b＝4∶1，选项B正确．]5.美国《⼤众科学》⽉刊⽹站2011年6⽉22⽇报道，美国明尼苏达⼤学的研究⼈员发现，⼀种具有独特属性的新型合⾦能够将热能直接转化为电能．具体⽽⾔，只要略微提⾼温度，这种合⾦会从⾮磁性合⾦变成强磁性合⾦，从⽽在环绕它的线圈中产⽣电流，其简化模型如图4所⽰．M为圆柱形合⾦材料，N为线圈，套在圆柱形合⾦材料上，线圈的半径⼤于合⾦材料的半径．现对M进⾏加热，则()图4A．N中将产⽣逆时针⽅向的电流B．N中将产⽣顺时针⽅向的电流C．N线圈有收缩的趋势D．N线圈有扩张的趋势D[当对M加热使其温度升⾼时，M的磁性变强，穿过N内的磁通量增加，则N中感应电流的磁场阻碍其增加，故N有扩张的趋势，才能使穿过N的磁通量减少，C错，D对，由于不知M的磁场⽅向，故不能判断N中的感应电流⽅向，A、B均错．]6．如图5甲所⽰，光滑导轨⽔平放置在竖直⽅向的匀强磁场中，匀强磁场的磁感应强度B 随时间的变化规律如图5⼄所⽰(规定向下为正⽅向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在⽔平外⼒F的作⽤下始终处于静⽌状态．规定a→b的⽅向为电流的正⽅向，⽔平向右的⽅向为外⼒的正⽅向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间或外⼒与时间关系的图线是()图5D[在0～t0时间内磁通量为向上减少，t0～2t0时间内磁通量为向下增加，两者等效，且根据B-t图线可知，两段时间内磁通量的变化率相等，根据楞次定律可判断0～2t0时间内均产⽣由b到a的⼤⼩不变的感应电流，选项A、B均错误；在0～t0可判断所受安培⼒的⽅向⽔平向右，则所受⽔平外⼒⽅向向左，⼤⼩F＝BIL随B的减⼩呈线性减⼩；在t0～2t0时间内，可判断所受安培⼒的⽅向⽔平向左，则所受⽔平外⼒⽅向向右，⼤⼩F＝BIL随B的增加呈线性增加，选项D正确．]7.法拉第圆盘发电机的⽰意图如图6所⽰．铜圆盘安装在竖直的铜轴上，两铜⽚P、Q分别与圆盘的边缘和铜轴接触．圆盘处于⽅向竖直向上的匀强磁场B中．圆盘旋转时，关于流过电阻R的电流，下列说法正确的是()图6A．若圆盘转动的⾓速度恒定，则电流⼤⼩恒定B．若从上向下看，圆盘顺时针转动，则电流沿a到b的⽅向流动C．若圆盘转动⽅向不变，⾓速度⼤⼩发⽣变化，则电流⽅向可能发⽣变化D．若圆盘转动的⾓速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍AB[由右⼿定则知，圆盘按如题图所⽰的⽅向转动时，感应电流沿a到b的⽅向流动，选项B正确；由感应电动势E＝12Bl2ω知，⾓速度恒定，则感应电动势恒定，电流⼤⼩恒定，选项A正确；⾓速度⼤⼩变化，感应电动势⼤⼩变化，但感应电流⽅向不变，选项C错误；若ω变为原来的2倍，则感应电动势变为原来的2倍，电流变为原来的2倍，由P＝I2R知，电流在R上的热功率变为原来的4倍，选项D错误．]8.如图7所⽰的电路中，三个灯泡A、B、C完全相同，电感L⾃感系数很⼤，其直流电阻与定值电阻R相等，D为理想⼆极管，下列判断中正确的是()图7A．闭合开关S的瞬间，灯泡A和C同时亮B．闭合开关S的瞬间，只有灯泡C亮C．闭合开关S稳定后，灯泡A、C⼀样亮，B不亮D．在电路稳定后，断开开关S的瞬间，灯泡B、C均要亮⼀下再熄灭BC[闭合开关的瞬间，由于⼆极管具有单向导电性，所以⽆电流通过B，由于线圈中⾃感电动势的阻碍，A灯逐渐变亮，所以闭合开关S的瞬间，只有灯泡C亮，A错误，B正确；由于⼆极管具有单向导电性，电路稳定后也⽆电流通过B，B不亮，电感L的直流电阻与定值电阻R相等，因此电路稳定后A、C⼀样亮，C正确；电感L的⾃感系数很⼤，其直流电阻与定值电阻R 相等，所以A 、C 两个⽀路的电流是相等的，在电路稳定后，断开开关S 的瞬间，L 由于产⽣⾃感电动势，相当于电源，灯泡B 、C 并联，所以B 要亮⼀下再熄灭，同时由于B 与C 并联，流过C 的电流⼀定⽐电路稳定时的电流⼩，所以C 不能闪亮⼀下，⽽是逐渐熄灭，D 错误．]9.如图8所⽰，两端与定值电阻相连的光滑平⾏⾦属导轨倾斜放置，其中R 1＝R 2＝2R ，导轨电阻不计，导轨宽度为L ，匀强磁场垂直穿过导轨平⾯，磁感应强度为B .导体棒ab 的电阻为R ，垂直导轨放置，与导轨接触良好．释放后，导体棒ab 沿导轨向下滑动，某时刻流过R 2的电流为I ，在此时刻( )图8A ．重⼒的功率为6I 2RB ．导体棒ab 消耗的热功率为4I 2RC ．导体棒受到的安培⼒的⼤⼩为2BILD ．导体棒的速度⼤⼩为2IR BLBC [导体棒ab 向下滑动切割磁感线产⽣感应电动势，R 1与R 2并联接在ab 两端，R 1＝R 2＝2R ，设当ab 棒速度为v 时，流过R 2的电流为I ，由闭合电路欧姆定律知2I ＝BL vR ＋R 并，解得v＝4RI BL ，此时ab 棒重⼒的功率为P ＝mg v sin θ＝mg sin θ·4RI BL，ab 棒消耗的热功率为P ＝(2I )2R ＝4I 2R ，ab 棒受到的安培⼒⼤⼩为F ＝B ·2I ·L ＝2BIL ，综上知B 、C 正确，A 、D 错误．]10．如图9所⽰，闭合矩形线框abcd 从⾼处⾃由下落⼀段时间后进⼊有界匀强磁场，在ab 边开始进⼊磁场到cd 边刚进⼊磁场的这段时间内，线框运动的速度图象可能是选项中的( )图9A B C DACD [线框的ab 边刚进⼊磁场时F ＝B 2L 2v R ，由于线框下落时的⾼度不确定，则线框进⼊磁场时的速度⼤⼩不知，线框所受的安培⼒⼤⼩不确定，安培⼒与重⼒的⼤⼩关系不确定，所以线框可能做匀速运动，可能先做加速运动再做匀速运动，也可能先做减速运动再做匀速运动．故选A 、C 、D.]⼆、⾮选择题(本题共3个⼩题，共40分，计算题要有必要的⽂字说明和解题步骤，有数值计算的要注明单位．)11．(10分)固定在匀强磁场中的正⽅形导线框abcd 边长为L ，其中ab 是⼀段电阻为R 的均匀电阻丝，其余三边均为电阻可忽略的铜线，磁感应强度为B ，⽅向垂直纸⾯向⾥，现有⼀段与ab 完全相同的电阻丝PQ 架在导线框上，如图10所⽰，以恒定的速度v 从ad 滑向bc ，当PQ 滑过13的距离时，通过aP 段电阻丝的电流是多⼤？⽅向如何？图10【解析】当PQ 滑过13的距离时，其等效电路图如图所⽰．PQ 切割磁感线产⽣的感应电动势为E ＝BL v感应电流为I ＝E R 总，R 总＝R ＋29R ＝119R ，I aP ＝23I ＝6BL v 11R电流⽅向为从P 到a .【答案】 6BL v 11R 从P 到a12．(14分)如图11所⽰，⽔平⾯(纸⾯)内间距为l 的平⾏⾦属导轨间接⼀电阻，质量为m 、长度为l 的⾦属杆置于导轨上．t ＝0时，⾦属杆在⽔平向右、⼤⼩为F 的恒定拉⼒作⽤下由静⽌开始运动．t 0时刻，⾦属杆进⼊磁感应强度⼤⼩为B 、⽅向垂直于纸⾯向⾥的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为µ.重⼒加速度⼤⼩为g .求：图11(1)⾦属杆在磁场中运动时产⽣的电动势的⼤⼩；(2)电阻的阻值．【解析】 (1)设⾦属杆进⼊磁场前的加速度⼤⼩为a ，由⽜顿第⼆定律得ma ＝F －µmg ①设⾦属杆到达磁场左边界时的速度为v ，由运动学公式有v ＝at 0②当⾦属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为E ＝Bl v ③联⽴①②③式可得E ＝Blt 0? ??F m －µg .④ (2)设⾦属杆在磁场区域中匀速运动时，⾦属杆中的电流为I ，根据欧姆定律I ＝E R ⑤式中R 为电阻的阻值．⾦属杆所受的安培⼒为f ＝BlI ⑥因⾦属杆做匀速运动，由⽜顿运动定律得F －µmg －f ＝0⑦联⽴④⑤⑥⑦式得R ＝B 2l 2t 0m .⑧【答案】 (1)Blt 0? ????F m －µg (2)B 2l 2t 0m。

2009届高二物理选修3－2复习卷（一）第一~二章第I 卷一、本题共14小题；在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.1．下面属于电磁感应现象的是 （ ）A ．通电导体周围产生磁场。

B ．磁场对感应电流发生作用，阻碍导体运动。

C ．由于导体自身电流发生变化，而在导体中产生自感电动势。

D ．电荷在磁场中定向移动形成电流。

2．如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。

下列说法①当磁感应强度增加时，线框中的感应电流可能减小 ②当磁感应强度增加时，线框中的感应电流一定增大③当磁感应强度减小时，线框中的感应电流一定增大④当磁感应强度减小时，线框中的感应电流可能不变其中正确的是（ ）A ．只有②④正确B ．只有①③正确C ．只有②③正确D ．只有①④正确3．如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示.在0-T /2时间内，直导线中电流向上，则在T /2-T 时间内，线框中感应电流的方向与所受安培力情况是（ ）A ．感应电流方向为顺时针，线框受安培力的合力方向向左B ．感应电流方向为逆时针，线框受安培力的合力方向向右C ．感应电流方向为顺时针，线框受安培力的合力方向向右D ．感应电流方向为逆时针，线框受安培力的合力方向向左4．如图所示，矩形线圈有N 匝，长为a ，宽为b ，每匝线圈电阻为R ，从磁感应强度为B 的匀强磁场中以速度v 匀速拉出来，那么，产生的感应电动势和流经线圈中的感应电流的大小应为（ ）A ．E = NBav ，R BavI = B ．E = NBav ，NR BavI =C ．E = Bav ，NR BaNI = D ．E = Bav ，R BavI = Bt i iT T /2O i 0-i 0甲 乙。

C B A Di ii i1.在如图所示的电路中，电源的内阻不为零，A 、B 为两个完全相同的灯泡。

在变阻器的滑动头P 向D 端滑动的过程中[]A.A 灯变亮，B 灯变暗B.A 灯变暗，B 灯变亮C.A 、B 灯均变亮D.A 、B 灯均变暗2．如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是[]A ．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大 B ．乙图电路开关断开瞬间，灯泡A 一定会突然闪亮一下 C ．丙图在测量电阻前，需两表笔短接，调节R 1使指针指向0ΩD ．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流3．如图所示为质谱仪测定带电粒子质量的装置的示意图．速度选择器（也称滤速器）中场强EB 2的方向垂直纸面m 甲=m 乙<m 1、P 2、P 3、P 4四点的离子分别是4直线运动D 5出不合格线圈，通过观察图形，判断下列说法正确的是[] A ．若线圈闭合，进入磁场时，线圈相对传送带向后滑动 B ．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动 C ．从图中可以看出，第3个线圈是不合格线圈D ．从图中可以看出，第4个线圈是不合格线圈 6．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I 的正方向，(纵轴表电流，横轴表时间)下列各图中正确的是[]甲乙 丙丁音声第3题7．如图所示，粗细均匀的金属丝制成长方形导线框abcd （ad >ab ），处于匀强磁场中．同种材料同样规格的金属丝MN 可与导线框保持良好的接触并做无摩擦滑动．当MN 在外力作用下从导线框左端向右匀速运动移动到右端的过程中，导线框消耗的电功率[]A ．始终增大??B ．先增大后减小?? C ．先减小后增大??D ．增大减小，再增大再减小8．两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左下端接有电阻R ，导轨的电阻可忽略不计，斜面处在一匀强磁场中，磁场方向垂直于斜面向上。

高中同步测试卷(二)第二单元法拉第电磁感应定律和楞次定律(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1.(2016·高考北京卷)如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2∶1，圆环中产生的感应电动势分别为E a和E b，不考虑两圆环间的相互影响．下列说法正确的是( )A．E a∶E b＝4∶1，感应电流均沿逆时针方向B．E a∶E b＝4∶1，感应电流均沿顺时针方向C．E a∶E b＝2∶1，感应电流均沿逆时针方向D．E a∶E b＝2∶1，感应电流均沿顺时针方向2.如图所示，闭合开关S，两次将条形磁铁插入闭合线圈，第一次用时0.2s，第二次用时 0.4 s，并且两次条形磁铁的起始和终止位置相同，则( ) A．第二次线圈中的磁通量变化较快B．第一次电流表G的最大偏转角较大C．第二次电流表G的最大偏转角较大D．若断开S，电流表G均不偏转，故两次线圈两端均无感应电动势3．长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是( )A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向4.如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中. 在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( )A.Ba 22ΔtB.nBa 22ΔtC.nBa 2ΔtD.2nBa 2Δt5.如图所示，竖直平面内有一金属圆环，半径为a ，总电阻为R (指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点A 用铰链连接长度为2a 、电阻为R2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )A.Bav3B.Bav6C.2Bav3D ．Bav6．如图所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O 以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点，那么，下列图中能正确表示线框转动一周感应电流变化情况的是( )7．(2016·高考浙江卷)如图所示，a 、b 两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a ＝3l b ，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )A ．两线圈内产生顺时针方向的感应电流B ．a 、b 线圈中感应电动势之比为9∶1C ．a 、b 线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶1二、多项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有多个选项符合题意．)8．如图所示的匀强磁场中，MN、PQ是两条平行的金属导轨，AB、CD分别为串有电流表、电压表的两根金属棒，且与金属导轨接触良好．当两金属棒以相同速度向右运动时，下列判断正确的是( )A．电流表示数为零，A、B间有电势差，电压表示数为零B．电流表示数不为零，A、B间有电势差，电压表示数不为零C．电流表示数为零，A、C间无电势差，电压表示数为零D．电流表示数为零，A、C间有电势差，电压表示数不为零9．在北半球上，地磁场竖直分量向下．飞机在我国上空匀速巡航，机翼保持水平，飞行高度不变．由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为φ1，右方机翼末端处电势为φ2，则( )A．若飞机从西往东飞，φ1比φ2高B．若飞机从东往西飞，φ2比φ1高C．若飞机从南往北飞，φ1比φ2高D．若飞机从北往南飞，φ2比φ1高10．如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是( )A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点11.如图，圆形闭合线圈内存在方向垂直纸面向外的磁场，磁感应强度随时间变化如图，则下列说法正确的是( )A．0～1 s内线圈的磁通量不断增大B．第4 s末的感应电动势为0C．0～1 s内与2～4 s内的感应电流相等D．0～1 s内感应电流方向为顺时针方向12.如图所示，匀强磁场的方向垂直于电路所在平面，导体棒ab与电路接触良好．当导体棒ab在外力F作用下从左向右做匀加速直线运动时，若不计摩擦和导线的电阻，整个过程中，灯泡L未被烧毁，电容器C未被击穿，则该过程中( ) A．感应电动势将变大B．灯泡L的亮度变大C．电容器C的上极板带负电D．电容器两极板间的电场强度将减小题号123456789101112答案演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．) 13．(10分)如图所示，一个圆形线圈的匝数n＝1 000，线圈面积S＝200 cm2，线圈的电阻r＝1 Ω，线圈外接一个阻值R＝4 Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图所示．求：(1)前4 s内的感应电动势；(2)前5 s内的感应电动势．14．(10分)如图所示，PN与QM两平行金属导轨相距l＝1 m，电阻不计，两端分别接有电阻R1和R2，且R1＝6 Ω，ab导体的电阻为R＝2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度B＝1 T．现ab以恒定速度v＝3 m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等，求：(1)R2的阻值；(2)R1与R2消耗的电功率分别为多少？(3)拉ab杆的水平向右的外力F为多大？15．(10分)如图，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率ΔBΔt ＝k ，k 为负的常量．用电阻率为ρ、横截面积为S 的硬导线做成一边长为l 的方框．将方框固定于纸面内，其右半部位于磁场区域中．求：(1)导线中感应电流的大小；(2)磁场对方框作用力的大小随时间的变化率．16.(12分)如图所示，足够长的U 型光滑导体框架的两个平行导轨间距为L ，导轨间连有定值电阻R ，框架平面与水平面之间的夹角为θ，不计导体框架的电阻．整个装置处于匀强磁场中，磁场方向垂直于框架平面向上，磁感应强度大小为B .导体棒ab 的质量为m ，电阻不计，垂直放在导轨上并由静止释放，重力加速度为g .求：(1)导体棒ab 下滑的最大速度；(2)导体棒ab 以最大速度下滑时定值电阻消耗的电功率．参考答案与解析1．[导学号26020017] 【解析】选B.由法拉第电磁感应定律E ＝ΔΦΔt ＝ΔB Δt πr 2，ΔB Δt 为常数，E 与r 2成正比，故E a ∶E b ＝4∶1.磁感应强度B 随时间均匀增大，故穿过圆环的磁通量增大，由楞次定律知，感应电流产生的磁场方向与原磁场方向相反，垂直纸面向里，由安培定则可知，感应电流均沿顺时针方向，故B 项正确．2．[导学号26020018] 【解析】选B.磁通量变化相同，第一次时间短，则第一次线圈中磁通量变化较快，选项A 错误；感应电动势的大小与磁通量的变化率成正比，磁通量的变化率大，感应电动势大，产生的感应电流也大，选项B 正确，选项C 错误；断开开关，电流表不偏转，可知感应电流为零，但感应电动势不为零，选项D 错误．3．[导学号26020019] 【解析】选D.将一个周期分为四个阶段，对全过程的分析列表如下：4．[导学号26020020] 【解析】选 B.线圈中产生的感应电动势E ＝n ΔΦΔt ＝n ·ΔB Δt ·S ＝n ·2B －B Δt ·a 22＝nBa22Δt，选项B 正确． 5．[导学号26020021] 【解析】选A.摆到竖直位置时，AB 切割磁感线的瞬时感应电动势E ＝B ·2a ·⎝ ⎛⎭⎪⎫12v ＝Bav .由闭合电路欧姆定律有U AB＝E R 2＋R 4·R 4＝13Bav ，故选A. 6．[导学号26020022] 【解析】选A.先经过14T 才进入磁场，并无电流，排除C 、D 选项；再经过14T ，由楞次定律知，垂直纸面向里的磁通量增加，感应电流的方向为逆时针方向，且扇形的半径边切割磁感线速率恒定，产生恒定的电流，排除B 选项，A 选项正确．7．[导学号26020023] 【解析】选B.由于磁感应强度随时间均匀增大，则根据楞次定律知两线圈内产生的感应电流方向皆沿逆时针方向，则A 项错误；根据法拉第电磁感应定律E ＝NΔΦΔt ＝NS ΔB Δt ，而磁感应强度均匀变化，即ΔB Δt 恒定，则a 、b 线圈中的感应电动势之比为E a E b＝S a S b ＝l 2al 2b ＝9，故B 项正确；根据电阻定律R ＝ρL S ′，且L ＝4Nl ，则R a R b ＝l a l b＝3，由闭合电路欧姆定律I ＝ER ，得a 、b 线圈中的感应电流之比为I a I b ＝E a E b ·R b R a＝3，故C 项错误；由功率公式P ＝I 2R 知，a 、b 线圈中的电功率之比为P a P b ＝I 2a I 2b ·R aR b＝27，故D 项错误．8．[导学号26020024] 【解析】选AC.因为两金属棒以相同速度运动，回路面积不变，所以感应电流为零，根据电流表、电压表的工作原理可知电流表、电压表示数均为零，选项B 、D 错误；因为两金属棒都向右运动切割磁感线，所以两金属棒都产生相同的电动势，极性都为上正、下负，所以A 、B 间有电势差，A 、C 间无电势差，选项A 、C 正确．9．[导学号26020025] 【解析】选AC.本题中四指所指的方向是正电荷积累的方向，该端电势高于另一端．对A 选项：磁场竖直分量向下，手心向上，拇指指向飞机飞行方向，四指指向左翼末端，故φ1>φ2，A 选项正确．同理，飞机从东往西飞，仍是φ1>φ2，B 选项错误．从南往北、从北往南飞，都是φ1>φ2，故C 选项正确，D 选项错误．10．[导学号26020026] 【解析】选BD.当金属棒ab 向右匀速运动而切割磁感线时，金属棒中产生恒定的感应电动势，由右手定则判断电流方向由a →b .根据电流从电源(ab 相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b 点电势高于a 点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流，c 点与d 点等电势．当金属棒ab 向右做加速运动时，由右手定则可推断φb ＞φa ，电流沿逆时针方向．由金属棒运动的速度增大，可知金属棒ab 两端的电压不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线方向是沿逆时针方向的，并且磁感应强度不断增强，所以右边的线圈中向上的磁通量不断增加．由楞次定律可判断右边电路中的感应电流的方向应沿逆时针方向，而在右线圈绕成的电路中，感应电动势仅产生在绕在铁芯上的那部分线圈上．把这个线圈看做电源，由于电流是从c 沿内电路(即右线圈)流向d ，所以d 点电势高于c 点．故选BD.11．[导学号26020027] 【解析】选AD.根据图线可知0～1 s 内，磁感应强度B 逐渐增大，所以线圈的磁通量不断增大；第4 s 末磁感应强度B 的变化率不为零，所以感应电动势不为0；0～1 s 内与2～4 s 内磁感应强度B 的变化率不相等，所以感应电动势不相等，感应电流不相等；0～1 s 内磁感应强度向外增加，根据楞次定律，则产生的感应电流方向为顺时针方向．选项A 、D 正确．12．[导学号26020028] 【解析】选AB.当导体棒从左向右做匀加速直线运动时，根据E ＝BLv ，则感应电动势变大，灯泡L 的亮度变大，选项A 、B 正确；由右手定则，电容器C的上极板带正电，电容器两极板间的电场强度将增大，选项C 、D 错误．13．[导学号26020029] 【解析】(1)前4秒内磁通量的变化 ΔΦ＝Φ2－Φ1＝S (B 2－B 1) ＝200×10－4×(0.4－0.2)Wb ＝4×10－3Wb(2分)由法拉第电磁感应定律E ＝n ΔΦΔt ＝1 000×4×10－34V ＝1 V ．(3分)(2)前5秒内磁通量的变化ΔΦ′＝Φ2′－Φ1＝S (B 2′－B 1)＝200×10－4×(0.2－0.2)Wb ＝0(2分) 由法拉第电磁感应定律E ′＝n ΔΦ′Δt ＝0.(3分)【答案】(1)1 V (2)014．[导学号26020030] 【解析】(1)内外功率相等，则内外电阻相等1R 1＋1R 2＝1R(2分) 解得R 2＝3 Ω.(1分) (2)E ＝Blv ＝1×1×3 V ＝3 V (1分) 总电流I ＝E R 总＝34A ＝0.75 A (1分) 路端电压U ＝IR 外＝0.75×2 V ＝1.5 V(1分) P 1＝U 2R 1＝1.526 W ＝0.375 W(1分) P 2＝U 2R 2＝1.523W ＝0.75 W ．(1分) (3)F ＝F 安＝BIl ＝1×0.75×1 N ＝0.75 N ． (2分)【答案】(1)3 Ω (2)0.375 W 0.75 W (3)0.75 N15．[导学号26020031] 【解析】(1)线框中产生的感应电动势E ＝ΔΦΔt ＝ΔBS ′Δt ＝12l 2k ① (2分)在线框中产生的感应电流I ＝E R② (1分) R ＝ρ4l S ③(1分)联立①②③得I ＝klS8ρ. (2分)(2)导线框所受磁场力的大小为F ＝BIl ，它随时间的变化率为ΔF Δt ＝Il ΔB Δt ，解得ΔF Δt ＝k 2l 2S8ρ.(4分)【答案】(1)klS8ρ(2)k 2l 2S8ρ16．[导学号26020032] 【解析】(1)当导体棒受力平衡时，它下滑的速度达到最大；设最大速度为v m ，则导体棒在沿斜面方向共受到两个力的作用：重力沿斜面的分力，安培力；故它们存在二力平衡的关系：mg sin θ＝BIL ，(2分) 而电流I ＝E R ＝BLv mR，(2分) 代入上式得v m ＝mgR sin θB 2L 2. (2分)(2)法一：定值电阻消耗的电功率就是安培力做功的功率大小， 故P ＝F 安·v m ＝mg sin θ·v m ＝（mg sin θ）2RB 2L2；(6分) 法二：也可以通过电流求电功率P ＝I 2R ＝⎝ ⎛⎭⎪⎫BLv m R 2×R ＝B 2L 2v 2m R＝B 2L 2R ×（mg sin θ）2×R 2B 4L 4＝（mg sin θ）2R B 2L 2.(6分)【答案】(1)mgR sin θB 2L 2 (2)（mg sin θ）2RB 2L 2。

关于转发市科委《关于开展2018年杭州市级高新技术企业认定工作的通知》各街道、园区，各有关单位：现将杭州市科学技术委员会《关于开展2018年杭州市级高新技术企业认定工作的通知》转发给你们，请根据通知要求，认真做好申报工作。

一、申报材料申请认定市高新技术企业的单位必须提交《杭州市高新技术企业认定申请书》及以下材料：1、本单位营业执照(复印件)和法定代表人身份证明材料。

2、本单位情况简介(包括科研、生产及销售经营情况、资产状况、场地、设备、生产规模、人员组成及内部机构设置情况，产品质量保证体系、财务管理制度情况等内容)。

3、企业上月财务会计报表和经注册会计师审计的上年度财务会计报表。

4、经会计师事务所审计的企业上年度本单位技术开发费、技术性收入、高新技术产品销售收入等专项审计报告。

5.本单位专职专业技术人员的证明（2017年12月社保清单以及人员情况清单）。

6.本单位研制或生产的高新技术成果、产品或技术的鉴定(验收、评审、登记)证书、技术标准、测试或质检报告等。

7、其他有关证明材料。

8、承诺书。

二、申报程序本次申报采取网络申报跟纸质申报相结合的方式。

1、网络申报企业在拱墅区科技综合管理服务平台（http://101.37.116.46）提交申请所需的所有材料。

其中，《杭州市高新技术企业认定申请书》和《汇总表》通过模板格式进行填写，其他证明材料以附件形式上传。

首次申请需先注册并完善企业信息。

企业网络申报截止时间：2018年5月18日；街道审核上报截止时间：2018年5月18日。

2、纸质申报待系统审核通过后，各申报单位将市高新技术企业认定申请书一式六份，汇总表一式一份、全套材料一式两份装订成册（需街道、园区盖章，一正一副，A4纸白皮封面，禁用活页、文件夹等）报送拱墅区科技局发展科（拱墅区台州路1号，1516办公室）。

纸质提交截止日期为2018年5月21日，逾期将视为企业自动放弃申报认定。

联系人：张韵 88259536洪乐颐 88258948附件：1、市科委《关于开展2018年杭州市级高新技术企业认定工作的通知》2、《杭州市高新技术企业认定申请书》3、杭州市高新技术企业申报汇总表4、承诺书模板拱墅区科技局2018年4月25日杭科高[2018]48号关于开展2018年杭州市级高新技术企业认定工作的通知各区、县（市）科技局，经开区、大江东产业集聚区科技局：根据《杭州市高新技术企业认定工作的实施意见》（杭政办函〔2007〕352号）等文件精神，经研究，决定开展20 18年杭州市级高新技术企业（以下简称：“市级高企”）认定工作，现将有关事项通知如下：一、市级高企认定条件认定市级高企须同时具备以下基本条件:(一)企业申请认定时须工商注册成立一年以上；(二)对企业主要产品（服务）发挥核心作用的技术属于《国家重点支持的高新技术领域》规定的范围；（三）企业从事研发和相关技术创新活动的科技人员占企业当年职工总数的比较不低于10%；(四)近一年高新技术产品（服务）收入占企业同期总收入的比例不低于50%（农业类高新技术企业放宽到30%以上）；(五)最近一年销售收入小于3000万元（含）的企业，研究开发费用总额占同期销售收入总额比例不低于5%，最近一年销售收入在3000万元至1亿元（含）的企业，研究开发费用总额占同期销售收入总额比例不低于4%；最近一年销售收入在1亿元以上的企业，研究开发费用总额占同期销售收入总额比例不低于3%。

2021-2022年高二人教版物理选修3-2练习册：单元测评2含答案一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的只有一个选项符合题意，有的有多个选项符合题意，全部选对的得4分，选对但不全的得2分，选错或不答的得0分)1．某正弦式交变电流的电流i随时间t变化的图像如图C­2­1所示．由图可知( )图C-2-1A．电流的最大值为10 AB．电流的有效值为10 AC．该交流电的周期为0.03 sD．该交流电的频率为0.02 Hz2．当交流发电机的转子线圈平面与磁感线平行时，电流方向如图C­2­2所示，当转子线圈旋转到中性面位置时( )图C-2-2A．线圈中的感应电流最大，方向将不变B．线圈中的感应电流最大，方向将改变C．线圈中的感应电流等于零，方向将不变D．线圈中的感应电流等于零，方向将改变3．一矩形线圈在匀强磁场中转动产生的交变电动势为e＝10 2sin 20πt (V)，则下列说法正确的是()A．t＝0时，线圈位于中性面B．t＝0时，穿过线圈的磁通量为零C．t＝0时，线圈切割磁感线的有效速度最大D．t＝0.4 s时，电动势第一次出现最大值4．一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P 2.如果电热器电阻不变，则此交流电源输出电压的最大值为( )A ．5 VB ．52 VC ．10 VD ．102 V5．图C -2-3为某小型水电站的电能输送示意图，A 为升压变压器，其输入功率为P 1，输出功率为P 2，输出电压为U 2；B 为降压变压器，其输入功率为P 3，输入电压为U 3.A 、B 均为理想变压器，输电线总电阻为r ，则下列关系式中正确的是( )图C -2-3A ．P 1>P 2B ．P 2＝P 3C ．U 2>U 3D ．U 2＝U 36．(多选)图C -2-4甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B 的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的两端经集流环和电刷与阻值为R ＝10 Ω的电阻连接，与电阻R 并联的交流电压表为理想电表，示数是10 V ．图乙是穿过矩形线圈的磁通量Φ随时间t 变化的图像，线圈电阻忽略不计，则下列说法正确的是( )甲 乙图C -2-4A ．电阻R 上的电功率为10 WB ．0.02 s 时R 两端的电压瞬时值为零C ．R 两端的电压u 随时间t 变化的规律是u ＝14.1cos 100πt(V )D ．通过R 的电流i 随时间t 变化的规律是i ＝cos 100πt(A )7．如图C -2-5所示，理想变压器原、副线圈的匝数之比为10∶1，R 1＝20 Ω，R 2＝10 Ω，C 为电容器，原线圈所加电压的瞬时值表达式为u ＝220 2sin 100πt(V )．下列说法正确的是( )图C -2-5A ．通过电阻R 3的电流始终为零B ．副线圈两端交变电压的频率为5 HzC ．电阻R 2的电功率为48.4 WD ．原、副线圈铁芯中磁通量的变化率之比为10∶18．(多选)如图C -2-6所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R. 开始时，开关S 断开，当S 接通后( )图C-2-6A．变压器的输出电压减小B．输电线等效电阻R两端的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流减小9．(多选)图C-2-7甲为火灾报警系统的示意图，其中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小，理想变压器原、副线圈的匝数之比为5∶1，副线圈输出电压如图乙所示，则下列说法正确的是()图C-2-7A．原线圈输入电压的有效值为220 2VB．副线圈输出电压瞬时值的表达式为u＝44 2cos 100πt(V)C．R处出现火情时，原线圈中的电流增大D．R处出现火情时，电阻R0的电功率减小10．(多选)图C-2-8为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻R＝10 Ω，降压变压器T2原、副线圈的匝数之比为4∶1，副线圈与用电器R0组成闭合电路．若T1、T2均为理想变压器，T2的副线圈的输出电压的瞬时值表达式为u＝220 2sin 100πt(V)，用电器的电阻R0＝11 Ω，则()图C-2-8A．通过用电器R0的电流的有效值是20 AB．升压变压器的输入功率为4650 WC．发电机中的交变电流的频率为100 HzD．当用电器的电阻R0减小时，发电机的输出功率减小第Ⅱ卷(非选择题共60分)二、实验题(本题共2小题，11题7分，12题8分，共15分)11．图C-2-9是一种触电保安器的电路图，变压器A处用相线和零线双股平行绕制成线圈，然后接上用电器．B处有一个输出线圈，一旦线圈中有电流，经放大后便能推动继电器J切断电源，试说明：图C-2-9(1)多开灯不会使保安器切断电源的原因是________________________________________________________________________ ________________________________________________________________________；(2)有人“手—地”触电时，触电保安器会切断电源的原因是________________________________________________________________________ ________________________________________________________________________；(3)该保安器________(选填“能”或“不能”)为双手“相线—零线”触电时提供保安，因为________________________________________________________________________．12．利用DIS(数字化信息处理系统)探究手摇发电机(如图C-2-10所示)的线圈产生的交变电流．图C-2-10实验步骤如下：①将电压传感器接入数据采集器；②电压传感器的测量夹与发电机的输出端并联；③点击“数据采集设置”设定“采样点时间间隔”；④缓慢摇动发电机的手柄，观察工作界面上的信号．图C-2-11(1)屏上出现的电压波形如图C-2-11所示，从图中可以看出，手摇发电机产生的电压波形不是正弦波，其原因可能是____________________________________________(写出一条即可)．(2)研究交变电流的波形，发现在用手摇动发电机手柄的2 min内屏上出现了61个向上的“尖峰”，则交变电流的平均周期为____________．如果发电机手摇大轮的半径是转子小轮半径的2倍，则手摇大轮转动的平均角速度为__________．三、计算题(本题共3小题，13题12分，14题15分，15题18分，共45分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分) 13．如图C-2-12甲所示，固定的矩形导体线圈水平放置，线圈的两端接一个小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n＝100匝，总电阻r＝1.0 Ω，所围成的矩形的面积S＝0.040 m2，小灯泡的电阻R＝9.0 Ω，磁感应强度随时间按图乙所示的规律变化，线圈中产生的感应电动势的瞬时值表达式为e＝nB m S 2πTcos 2πTt ，其中B m 为磁感应强度的最大值，T 为磁场变化的周期，不计灯丝电阻随温度的变化，求：(1)线圈中产生的感应电动势的最大值；(2)小灯泡消耗的电功率；(3)在0～T 4时间内，通过小灯泡的电荷量．甲 乙图C -2-1214．如图C -2-13所示，矩形线圈在匀强磁场中绕OO′轴匀速转动，磁场方向与转轴垂直，线圈匝数n ＝40匝，内阻r ＝0.1 Ω，长l 1＝0.05 m ，宽l 2＝0.04 m ，转速为3000 r /min ，磁场的磁感应强度B ＝0.2 T ，线圈两端接有阻值为R ＝9.9 Ω的用电器和一个交流电流表．求：(结果保留两位有效数字)(1)线圈中产生的最大感应电动势；(2)从图示位置开始计时，t ＝1600s 时刻电流表的读数； (3)从图示位置开始，线圈转过60°和120°，通过用电器的电荷量之比；(4)1 min 内外力需要提供的能量．图C -2-1315．某发电厂的发电机的输出功率P ＝100 kW ，发电机端电压U ＝250 V ，向远处送电的输电线的总电阻R ＝8 Ω.已知输电线上损失的功率为输送功率的5%，用户得到的电压是220 V .(1)应该怎样安装变压器？画出输电线路的示意图．(2)求出所用的变压器的原、副线圈的匝数之比．参考答案单元测评(二)1．B [解析] 由图知电流的最大值为10 2 A ，有效值为I ＝10 22A ＝10 A ，选项A 错误，选项B 正确；周期为0.02 s ，则频率为f ＝1T＝50 Hz ，选项C 、D 错误． 2．D [解析] 线圈旋转到中性面位置，磁感线与切割速度方向平行，根据公式E ＝BLv sin θ可知，线圈中的感应电流等于零，转过中性面之后，电路中就又产生了感应电流，但是电流方向与之前线圈中的感应电流的方向相反，选项D 正确．3．A [解析] 由电动势e ＝10 2sin 20πt (V )知，计时从线圈位于中性面时开始，所以t ＝0时，线圈位于中性面，磁通量最大，但此时线圈切割磁感线的线速度方向与磁感线平行，切割磁感线的有效速度为零，A 正确，B 、C 错误．当t ＝0.4 s 时，e ＝10 2sin (20π×0.4) V ＝0，D 错误．4．C [解析] 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U′2R ，所以正弦式交流电的有效值为U′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U′＝10 V ，故选项C 正确，选项A 、B 、D 错误．5．C [解析] 根据远距离输电和理想变压器的工作原理可知，P 1＝P 2、P 2>P 3、U 2>U 3，故选项C 正确．6．AC [解析] 根据公式P ＝U 2R，得P ＝10 W ，故选项A 正确；由图乙可知，0.02 s 时通过线圈的磁通量为零，电动势最大，R 两端的电压瞬时值为10 2 V ，故选项B 错误；由图乙可知，T ＝0.02 s ，电动势的最大值为E m ＝2U ＝10 2 V ，ω＝2πT＝100π，又因为此交变电流是从垂直于中性面开始计时的，所以R 两端的电压u 随时间t 变化的规律是u ＝14.1cos 100πt(V )，故选项C 正确；I m ＝E m R＝1.41 A ，通过R 的电流i 随时间t 变化的规律是i ＝1.41cos 100πt(A )，故选项D 错误．7．C [解析] 电容器能够通交流，选项A 错误；变压器能够改变交流电的电压，但是不能改变交流电的频率，选项B 错误；根据U 1U 2＝n 1n 2得U 2＝22 V ，所以电阻R 2的电功率为P 2＝U 22R 2＝48.4 W ，选项C 正确；根据法拉第电磁感应定律可知，原、副线圈铁芯中磁通量的变化率之比为1∶1，选项D 错误．8．BC [解析] 当S 接通后，变压器的输出电压不变，副线圈负载电阻减小，引起总电流增大，因此输电线的等效电阻两端的电压增大，灯泡L 1两端的电压减小，通过灯泡L 1的电流减小，选项A 错误，选项B 、C 正确；S 接通后，变压器输出功率增大，输入功率增大，原线圈中的电流增大，选项D 错误．9．BC [解析] 根据图乙可知，副线圈输出电压瞬时值的表达式为u ＝44 2cos 100πt(V )，故选项B 正确；其峰值为U 2m ＝44 2 V ，根据理想变压器输入、输出电压与原、副线圈匝数的关系可知，原线圈输入电压的峰值为U 1m ＝220 2 V ，其有效值为U 1＝220 V ，故选项A 错误；R 处出现火情时，温度升高，R 的阻值减小，副线圈上的总电阻减小，根据闭合电路的欧姆定律可知，副线圈中的总电流增大，故原线圈中的电流增大，选项C 正确；由焦耳定律可知，R 0的电功率增大，故选项D 错误．10．AB [解析] 由T 2的副线圈的输出电压的表达式可知，副线圈的输出电压的有效值为220 V ，电流的有效值为I ＝22011 A ＝20 A ，选项A 正确；通过输电线的电流I′ ＝204 A ＝5 A ，所以升压变压器的输入功率为P ＝I′2R ＋I 2R 0＝52×10 W ＋202×11 W ＝4650 W ，选项B 正确；发电机中的交变电流的频率与T 2的输出电压的频率相同，也为50 Hz ，选项C 错误；当用电器的电阻R 0减小时，其消耗的功率变大，发电机的输出功率变大，选项D 错误．11．见解析[解析] (1)变压器A 处的线圈因双股绕制，正向电流与反向电流产生的磁场相互抵消，多开灯、少开灯都如此，所以B 处的线圈中无感应电流，保安器的控制开关J 不工作，不会自动切断电源；(2)当人“手—地”触电时，相线中的电流有一部分直接通过人体流入大地，不从A 处的线圈中回流，保安器铁芯中的磁通量发生变化，B 处的线圈有电流输出，保安器开关J 工作，自动切断电源；(3)“相线—零线”触电时，与多开几盏电灯的情况相似，A 处的线圈中正、反向电流总是相等，不会引起磁通量的变化，保安器不能自动切断电源，不起保安作用．12．(1)转子不是在匀强磁场中转动或手摇动发电机的转速不均匀(2)2 s 0.5π rad /s[解析] 只有线圈在匀强磁场中匀速转动时，产生的交变电流才是标准的正弦式电流，手摇发电机的磁场是由条形磁铁产生的，所以不是匀强磁场，由于是手摇转动，转速难以保证恒定．屏上每出现一次向上的尖峰，就代表经过了一个周期，2 min 内屏上出现了61个向上的尖峰，表明周期T ＝2×6061－1s ＝2 s ，大轮的角速度等于小轮的角速度的一半，所以大轮的角速度ω＝2πT ·12＝0.5π rad /s . 13．(1)8.0 V (2)2.88 W (3)4.0×10－3 C[解析] (1)由图像知，线圈中产生的交变电流的周期T ＝3.14×10－2 s ，所以E m ＝nB m Sω＝2πnB m S T＝8.0 V . (2)电流的最大值I m ＝E m R ＋r ＝0.80 A ，有效值I ＝I m 2＝2 25 A ，小灯泡消耗的电功率P ＝I 2R ＝2.88 W . (3)在0～T 4时间内，电动势的平均值E －＝nS ΔB Δt ，平均电流I －＝E R ＋r ＝nS ΔB （R ＋r ）Δt， 通过小灯泡的电荷量Q ＝I －Δt ＝nS ΔB R ＋r ＝4.0×10－3 C .14．(1)5.0 V (2)0.35 A (3)13(4)74 J [解析] (1)E m ＝nBSω＝5.0 V .(2)I ＝E R ＋r ＝E m 2（R ＋r ）＝0.35 A . (3)由 q ＝I －t ＝E －R ＋r t ＝n ΔΦR ＋r 可得q 1q 2＝ΔΦ1ΔΦ2＝1－cos 60°1＋cos 60°＝13. (4)由能量守恒定律得E′＝Q ＝I 2(R ＋r)t ＝74 J .15．见解析[解析] (1)需要安装一台升压变压器和一台降压变压器，输电线路的示意图如图所示．(2)按题意，P 损＝5%P ＝0.05×100×103 W ＝5×103 W设输电线路中的电流为I ，P 损＝I 2RI ＝ P 损R ＝ 5×1038A ＝25 A 输送电压U 2＝P I ＝100×10325V ＝4000 V 对升压变压器，n 1n 2＝U 1U 2＝2504000＝116输电线路上损失的电压U 损＝IR ＝25×8 V ＝200 V降压变压器原线圈两端的电压U 3＝U 2－U 损＝(4000－200) V ＝3800 V用户在副线圈两端得到的电压U 4＝220 V所以n 3n 4＝U 3U 4＝3800220＝19011即升压变压器原、副线圈的匝数之比为1∶16，降压变压器原、副线圈的匝数之比为190∶11."32788 8014 耔OY35020 88CC 裌 30024 7548 畈63%28769 7061 灡31364 7A84 窄38061 94AD 钭20286 4F3E 伾33065 8129 脩。

V B时（如图、图乙中，理想变压器原、副线圈匝数比8、调压变压器就是一种自耦变压器，它的构造如图乙所示．线圈AB绕在一个圆环形的铁芯上，CD之间输入交变电压，转动滑动触头P就可以调节输出电压．图乙中两电表均为理想交流电表，R1、R2为定值电阻，R3为滑动变阻器. 现在CD两端输入图甲所示正弦式交流电，变压器视为理想变压器，那么（）A．由甲图可知CD两端输入交流电压u的表达式为B．当动触头P逆时针转动时，MN之间输出交流电压的频率变大C．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大D．当滑动变阻器滑动触头向下滑动时，电阻R2消耗的电功率变小9、有一个消毒用电器P，电阻为20kΩ，它只有在电压高于24V时才能工作。

今用一个光敏电阻R1对它进行控制，光敏电阻在光照时为100Ω，黑暗时为1000Ω。

电源电动势E为36V，内阻不计，另有一个定值电阻R2 ，电阻为1000Ω。

下列电路电键闭合后能使消毒用电器在光照时正常工作，黑暗时停止工作的是（）10、如图所示，理想变压器的原副线圈的匝数比n1∶n2＝2∶1，原线圈接正弦交变电流，副线圈接电动机，电动机线圈电阻为R。

当输入端接通电源后，电流表读数为I，电动机带动一质量为m的重物以速度v匀速上升。

若电动机因摩擦造成的能量损失不计，则图中电压表的读数为（）A ．B ． C． D ．二、填空题11、如图所示的理想变压器原线圈Ⅰ接到220V的交流电源上，副线圈有两个，副线圈Ⅱ的匝数n2＝30匝，与一个标有“12V 12W”的灯泡L组成闭合回路，且灯L正常发光，副线圈Ⅲ的输出电压U3＝110V，与电阻R组成闭合回路，通过电阻R的电流强度为0.4A，副线圈Ⅲ的匝数n3＝______匝；原线圈Ⅰ中的电流强度I1＝______A。

12、如图3所示，理想变压器原、副线圈接有相同的灯泡A、B，原、副线圈的匝数之比为n1∶n2=2∶1，交变电源电压为U，则B灯两端的电压为_________.三、计算题13、如图所示，abcd为交流发电机的矩形线圈，其面积为S，匝数为n，线圈电阻为r，外电阻为R。

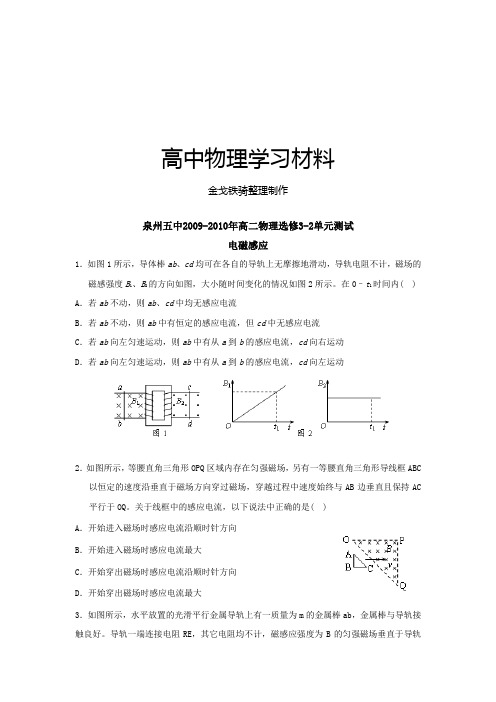

高中物理学习材料桑水制作泉州五中2009-2010年高二物理选修3-2单元测试电磁感应1．如图1所示，导体棒ab、cd均可在各自的导轨上无摩擦地滑动，导轨电阻不计，磁场的磁感强度B1、B2的方向如图，大小随时间变化的情况如图2所示。

在0–t1时间内( ) A．若ab不动，则ab、cd中均无感应电流B．若ab不动，则ab中有恒定的感应电流，但cd中无感应电流C．若ab向左匀速运动，则ab中有从a到b的感应电流，cd向右运动D．若ab向左匀速运动，则ab中有从a到b的感应电流，cd向左运动2．如图所示，等腰直角三角形OPQ区域内存在匀强磁场，另有一等腰直角三角形导线框ABC 以恒定的速度沿垂直于磁场方向穿过磁场，穿越过程中速度始终与AB边垂直且保持AC 平行于OQ。

关于线框中的感应电流，以下说法中正确的是( )A．开始进入磁场时感应电流沿顺时针方向B．开始进入磁场时感应电流最大C．开始穿出磁场时感应电流沿顺时针方向D．开始穿出磁场时感应电流最大3．如图所示，水平放置的光滑平行金属导轨上有一质量为m的金属棒ab，金属棒与导轨接触良好。

导轨一端连接电阻RE，其它电阻均不计，磁感应强度为B的匀强磁场垂直于导轨平面向下，金属棒ab 在一水平恒力F 作用下由静止起向右运动，则 （ ）A ．随着ab 运动速度的增大，其加速度也增大B ．外力F 对ab 做的功等于电路中产生的电能C ．当ab 做匀速运动时，外力F 做功的功率等于电路中的电功率D ．无论ab 做何种运动，它克服安培力做的功一定等于电路中产生的电能4．单匝闭合线框在匀强磁场中，绕垂直于磁场方向的转轴匀速转动，在转动过程中，穿过线框的最大磁通量为Φm ，线框中的最大感应电动势为E m 。

下列说法中正确的是( ) A ．在穿过线框的磁通量为2m Φ的时刻，线框中的感应电动势为2m EB ．在穿过线框的磁通量为2mΦ的时刻，线框中的感应电动势为2m EC ．线框每转动一周，线框中的感应电流方向改变一次D ．线框转动的角速度为mmE Φ 5．在光滑的水平地面上方，有两个磁感应强度大小均为B ，方向向反的水平匀强磁场，如图PQ 为两个磁场的边界，磁场范围足够大。

高二物理选修3一2 交流电和传感器单元测试试卷一、选择题：本题共10小题；每小题5分，共50分。

在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。

全部选对的得5分，选对但不全的得3分，有错选或不答的得0分。

1．如图1平行金属板间有一静止的正电粒子，若两板间加电压u=U m sin ωt ，则粒子的A ．位移一定按正弦规律变化B ．速度一定按正弦规律变化C ．加速度一定按正弦规律变化D ．粒子在两板间作简谐振动2．图2金属环与导轨OO ′相接触，匀强磁场垂直导轨平面，当圆环绕OO ′匀速转动时A ．电阻R 中有交变电流通过B ．R 中无电流C ．圆环中有交变电流通过D ．圆环中无电流3．下列说法正确的是A ．用交流电压表测量电压时，指针来回摆动B ．一周期内交流的方向改变两次C ．如果交流的最大值是5A ，则最小值为-5AD ．用电器上所标电压值是交流的有效值4．通有电流i=I m sin ωt （A ）的长直导线OO ′与断开的圆形线圈在同一平面内（如图3所示），为使A 端电势高于B 端的电势且U AB 减小，交变电流必须处于每个周期的A ．第一个四分之一周期；B ．第二个四分之一周期；C ．第三个四分之一周期；D ．第四个四分之一周期；5．3A 直流电流通过电阻R 时，t 秒内产生的热量为Q ，现让一交变电流通过电阻R ，若2t 秒内产生的热量为Q ，则交变电流的最大值为A ．3AB ．23 AC ．3AD ．33 A 6．电流互感器是用来测量大电流的仪器，如图4示，图中是电流互感器使用原理，以下说法正确的是A ．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab 间时示数大B ．图中电流表的示数比直接接在ab 间时示数大C ．原理图有错误，原线圈匝数应比副线圈匝数少D ．图中电流表的示数就是ab 间的电流大小7．如图5所示，R 1为定值电阻，R 2是负温度系数电阻的热敏电阻，L 为小灯泡，当温度下降时，A ．R 1两端的电压增大B ．电流表的示数增大C ．小灯泡的亮度变强D ．小灯泡的亮度变弱图1图2 图3 图4AL ErR 1 R 2图58．下列器件中应用光敏传感器的是A ．光电鼠标器B ．火灾报警器C ．测温仪D ． 电子秤 9．下列说法正确的是A ．热敏电阻能把温度这个热学量转换为电阻这个电学量；B ．话筒是一种常用的声波传感器，其作用是将电信号转换为声信号；C ．电子秤是把力转换为电压这个电学量；D ．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断。
