模块一 基本直流电路 课题二 欧姆定律一、任务引入如图1-21所示，用一只电流表和一只电压表分别接在有可调电阻的电路中，当调节电路中的电阻时，电阻变小则电流表读数变大，电压表读数变小；而电阻变大则电流表读数变小，电压表变大。
为什么会出现这样的现象呢？图1-21 电压不变，电流随着电阻的变化而变化要弄清楚这些现象，就需要运用欧姆定律分析计算电路中的电压、电流和电阻及三者之间的关系；掌握端电压、负载输出功率的计算方法。
二、相关知识1．电路欧姆定律 1）部分电路欧姆定律图1-22的电路为不含电源的部分电路，即一段电阻电路，可用图1-23所示的电路图来表示。
当电阻两端加上电压时，电阻中就有电流流过。
那么，电阻中电流的大小与电压的高低及电阻的大小有什么关系呢？实验证明：流过电阻的电流与电阻两端的电压成正比，与电阻成反比。
这一结论称为部分电路欧姆定律。
用公式表示为：RUI （1-3） 式中 I — 导体中的电流，A U — 导体两端的电压，V图1-22部分电路 图1-23 全电路部分电路欧姆定律揭示了电路中电流、电压、电阻三者之间的联系，是电路分析的基本定律之一。
根据这个定律，电压、电流和电阻三个量中知道任意两个，就可以求出第三个。
2）全电路欧姆定律如果将图1-22电路中的灯泡接在电动势为E 的电源上，其电流、电动势、电阻之间又是什么关系呢？全电路欧姆定律将给我们回答。
含有电源的闭合电路称为全电路，如图1-23所示。
图中的虚线框代表一个电源的内部电路，称为内电路。
电源内部一般都是有电阻的，这个电阻称为内电阻，用字母r 或R 0表示。
内阻也可以不单独画出，而在电源符号旁边注明内阻的数值。
电源外部的电路称为外电路。
在全电路中，电流强度与电源的电动势成正比，与电路的内、外电阻之和成反比。
这一定律称为全电路欧姆定律。
用公式表示为：rR EI += （1-4） 式中 E — 电源的电动势，V R — 外电路（负载）电阻，Ω R — 内电路的电阻，ΩI — 电路中的电流。

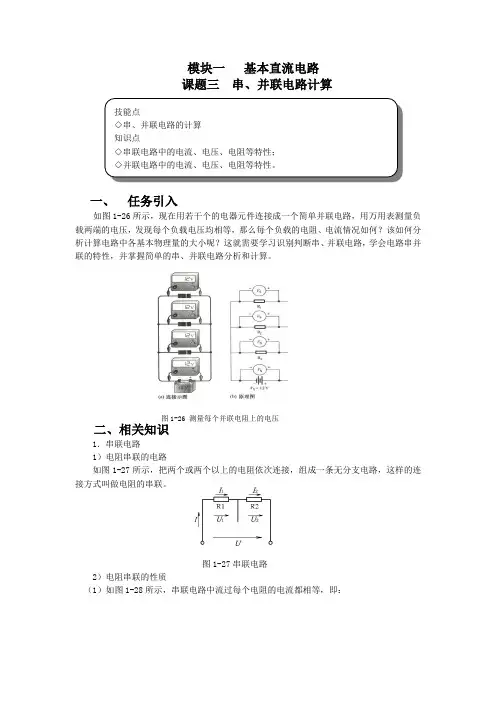

模块一 基本直流电路 课题三 串、并联电路计算一、 任务引入如图1-26所示，现在用若干个的电器元件连接成一个简单并联电路，用万用表测量负载两端的电压，发现每个负载电压均相等，那么每个负载的电阻、电流情况如何？该如何分析计算电路中各基本物理量的大小呢？这就需要学习识别判断串、并联电路，学会电路串并联的特性，并掌握简单的串、并联电路分析和计算。
图1-26 测量每个并联电阻上的电压二、相关知识1．串联电路 1）电阻串联的电路如图1-27所示，把两个或两个以上的电阻依次连接，组成一条无分支电路，这样的连接方式叫做电阻的串联。
图1-27串联电路 2）电阻串联的性质（1）如图1-28所示，串联电路中流过每个电阻的电流都相等，即：图1-28(a) 串联电路中，任意一点 图1-28（b ）串联电路中，所有点中流入的电流等到于流出的电流 的电流都是一样的 （2）串联电路两端总电压等于各电阻两端分电压之和，即： （3）串联电路等效电阻（即总电阻）等于各串联电阻值之和，即：n 21R R R R +++=注：①如果电路中串联的 n 个电阻值相等（均为 R 0），则串联电路中各分电压满足关系：等效电阻（即总电阻）满足关系：R=nR 0 。
②根据欧姆定律 U=IR ， U1=I 1R 1 ， U n =I n R n 及串联性质1可得：n1n 1R R U U = 若已知总电压 U 及电阻R 1、R 2 ，由上式可得串联电路的分压公式： 211 1 R R UR U +=212 2 R R UR U +=3）电阻串联在实际工作中的应用 （1）用几个电阻串联以获得较大的电阻。
（2）采用几个电阻串联构成分压器，使同一电源能供给几种不同数值的电压。
（3）当负载的额定电压低于电源电压时，可用串联电阻的方法将负载接入电源。
（4）限制和调节电路中电流的大小。
（5）扩大电压表的量程。
例图1-3-1n21I I I I ==== n21UU U U +++=nII I I ====n 21例1-9 例图1-3-1所示，要使弧光灯正常工作，须供给 40V 的电压和10A 的电流，现电源的电压为100V ，问应串联多大阻值的电阻？（不计电阻的功率） 解：根据题意可知，串联后的电阻应承受的电压为： U =100-40=60 V这样，才能保证弧光灯所需的工作电压。
