檩条可分为:实腹式檩条,空腹式檩条,桁架式檩条;1，实腹式檩条:有热轧工字钢檩条、槽钢檩条、高频焊接H型钢檩条、冷弯薄壁卷边槽钢檩条（C型檩条）、冷弯薄壁卷边Z型檩条。
2，空腹式檩条：空腹式檩条由角钢的上、下弦和缀板焊接组成。
3，桁架式檩条：分为平面桁架式和空间桁架两种。
一般门钢架隅撑在屋脊处第一个檩条开始布置,但有时有中柱时为了避开隅撑与中柱节点交叉,隅撑也会从第二个隅撑开始布置,门规(CECS102:2002)中没有规定隅撑布置的具体位置,所以可以根据经验来做隅撑的具体布置.在钢梁截面变化处两侧也要设置;隅撑的作用是报纸横梁的下翼缘的稳定，自然就要布置在下翼缘受压的位置，并不是沿整个横梁都需要布置对称布置时,如果要发挥作用，显然是一个受压一个受拉，只是数值上是个叠加关系，因此取一半；事实上在边跨刚架，只能布置一个隅撑，隅撑发挥作用，可能受压也可能受拉；我觉得规范之所以按受压杆件考虑，主要还是出于刚度的角度；就象柱间支撑，当刚架较高时或跨度较大或吊车吨位较大时，按压杆设计；如果单纯从静力学角度，按拉杆也没问题，但刚度显然较按压杆设计时差，有吊车时也容易晃动；小小的隅撑作用如此之大，很多人都用隅撑来作为平面外支点来减小计算长度，考虑到隅撑与梁柱连接的部位.方式要求已经是很宽松，这里按压杆还是合理的早先的设计手册，隅撑是支在两侧翼缘上，但门规允许隅撑连在腹板下部，此时不再有力偶的作用，这样做是基于一个理论：只要支撑刚度够，下翼缘平面外位移很小，就可保证平面外稳定。
可以对比一下柱间支撑，十字交叉支撑可以按受拉杆件考虑，在地震区按一拉一压考虑；人字形支撑按一压一拉受力，都按压杆设计。
如果不考虑梁腹板对下翼缘支承，此处隅撑类似于人字形支承，应按压杆设计。
边隅撑保证平面外稳定是利用了腹板的弹性支承作用。
所说隅撑采用对称受拉支承最为相似的是广州新体育馆，屋面桁架之间采用了垂直交叉拉索，作用是保证桁架下翼缘的平面外稳定，不同的是索施加了预应力以保证始终在弹性状态，在同济作了足尺实验。
[1]:为了保证构件的平面外的稳定性，减小构件平面外的计算长度。
当横梁和柱的内侧翼缘需要设置侧向支撑点时，可以利用连接于外侧翼缘的檩条或墙梁设置隅撑。
隅撑一般宜采用单角钢制作，按照轴心受压构件设计。
[2]:为了防止受压翼缘（梁下翼缘和柱的内侧翼缘）屈曲失稳，增加受压翼缘的稳定性而设置的。
" 隅撑的设置是用来保证梁的下翼缘受压部分的局部稳定。
梁的上翼缘的局部稳定由与之连接的檩条保证（原因：梁的上翼缘是受拉区，不存在整体稳定问题。
但是由于多少程度地存在潜在的局部稳定问题；但是一般情况下，由于局部失稳产生的横向力很小。
因此，檩条作为与之联系的构件，可以保证翼缘不失稳。
对于门式刚架和钢框架来说，梁的上翼缘在支座位置上翼缘是受拉的，但在跨中则为受压。
所以梁的上翼缘的稳定性有与之连接的檩条或楼面板来保证其平面外稳定性。

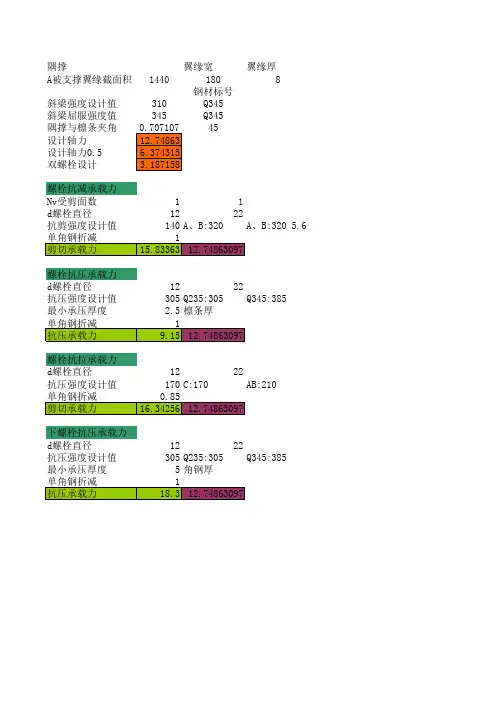

计算方法编辑图纸上的实际长度(节点大样图可以查到其长度)乘该隅撑的每米理论重量即可.(隅撑一般都为角钢,其每米理论重量可以从五金手册中查到).隅撑应按照轴心受压构件设计，轴心力N可按下列公式计算：N=A*f*（fy/235）^0.5/(60*cosθ)当隅撑成对称布置时，每根隅撑的计算轴压力可取上述公式计算值的一半隅撑宜采用单角钢制作隅撑计算书隅撑计算输出结果:轴力N=A*f/60/cosθ*sqrt(fy/235)应力=N/φ/A梁下翼缘截面面积A 0.0025m*m横梁钢材型号Q345钢翼缘钢板厚度10mm横梁钢材屈服强度值fy 345 N/mm2横梁钢材强度设计值f 310 N/mm2角钢计算长度1415.93mm角钢截面L50x5角钢回转半径0.98cm角钢截面面积0.00048m*m角钢钢材钢号Q235钢长细比λ144.483 <= 220折减系数=0.6+0.0015*λ0.816724稳定系数φ0.327474轴力N 11.0665 kN应力70.4032 N/mm2<175.596 N/mm2螺栓计算输出结果檩条钢材钢号Q235钢檩条的板件厚度2mm螺栓直径20mm螺栓有效截面面积244.8mm*mm螺栓孔径21.5mm螺栓连接抗剪强度设计值140 N/mm2螺栓连接抗压强度设计值305 N/mm2螺栓连接抗剪承载力设计值34.272 kN螺栓连接抗压承载力设计值12.2 kN螺栓连接承载力设计值> 轴力N= 11.0665 kN===== 计算满足======框架梁隅撑设计轴力根据《高层民用建筑钢结构技术规程》JGJ 99-88中第8.5.4条：抗震设防时，框架横梁下翼缘在距离轴线1/8~1/10梁跨处，应设置侧向支撑构件，其轴力设计值N=Af/(85sinα)。

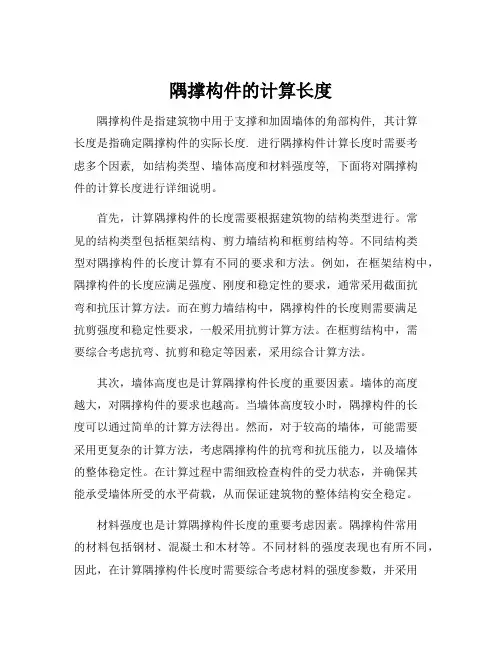

隅撑构件的计算长度隅撑构件是指建筑物中用于支撑和加固墙体的角部构件, 其计算长度是指确定隅撑构件的实际长度. 进行隅撑构件计算长度时需要考虑多个因素, 如结构类型、墙体高度和材料强度等, 下面将对隅撑构件的计算长度进行详细说明。
首先，计算隅撑构件的长度需要根据建筑物的结构类型进行。
常见的结构类型包括框架结构、剪力墙结构和框剪结构等。
不同结构类型对隅撑构件的长度计算有不同的要求和方法。
例如，在框架结构中，隅撑构件的长度应满足强度、刚度和稳定性的要求，通常采用截面抗弯和抗压计算方法。
而在剪力墙结构中，隅撑构件的长度则需要满足抗剪强度和稳定性要求，一般采用抗剪计算方法。
在框剪结构中，需要综合考虑抗弯、抗剪和稳定等因素，采用综合计算方法。
其次，墙体高度也是计算隅撑构件长度的重要因素。
墙体的高度越大，对隅撑构件的要求也越高。
当墙体高度较小时，隅撑构件的长度可以通过简单的计算方法得出。
然而，对于较高的墙体，可能需要采用更复杂的计算方法，考虑隅撑构件的抗弯和抗压能力，以及墙体的整体稳定性。
在计算过程中需细致检查构件的受力状态，并确保其能承受墙体所受的水平荷载，从而保证建筑物的整体结构安全稳定。
材料强度也是计算隅撑构件长度的重要考虑因素。
隅撑构件常用的材料包括钢材、混凝土和木材等。
不同材料的强度表现也有所不同，因此，在计算隅撑构件长度时需要综合考虑材料的强度参数，并采用相应的设计规范和计算方法。
例如，钢材常采用弹性正截面法进行计算，而混凝土和木材则应考虑其受弯和抗剪能力等因素。
在进行隅撑构件长度计算时，还需考虑施工和使用的实际情况。
施工过程中应保证隅撑构件的加工制作质量和安装固定的可靠性，以确保构件可以承受设计荷载并起到支撑和加固墙体的作用。
同时，在使用过程中，也要定期检查隅撑构件的状态，确保其功能完好并进行必要的维修和加固。
综上所述，隅撑构件的计算长度是建筑物设计中重要的一环，它涉及到结构类型、墙体高度、材料强度以及实际施工和使用等多个因素。
