2018湖南中烟电气机械类专业考前卷2-学生版

常德市中职学校2017年下学期期终联考试题卷高三年级 机电分值：390分 时量：150分钟 命题人：澧县职专 机电组一、单选题：（在本题的每小题的备选答案中，只有一个答案是正确的，多选不给分。

本大题共20小题，每小题5分，共100分）1、下图中螺纹配合画法正确的是 。

(a)(b)(c)(d)2、下列正确的剖视图为 。

A B C D3、若工件图样尺寸0.0250.00940φ++﹐检查结果下列那一件合格 。

A 、φB 、φC 、φ40D 、φ 4、作为默认设置，用度数指定角度时，正数代表 方向。

A 、顺时针B 、逆时针C 、当用度数指定角度时无影响D 、以上都不 5、 时，为了保证获得合乎要求的加工精度和粗糙度，被切金属层的宽度应尽量一次铣出。

A 、粗加工B 、精加工C 、端面铣削D 、周边铣削 6、如图3所示P 对O 点之矩是 。

A 、()00sin30cos30P b a - B 、()00sin30cos30P a b + C 、()00sin30cos30P a b -D 、()00cos30sin30P a b -7、键与轴作成一体的是 。

图3a 300PObA 、普通平键B 、导向平键C 、半圆键D 、花键8、以下滑阀中位型号中，不能使泵卸荷的是_______。

A 、O 型B 、H 型C 、K 型D 、M 型 9、工程上常利用冷作硬化来提高材料_______的承载能力。

A 、弹性阶段B 、屈服阶段C 、强化阶段D 、颈缩阶段 10、YT15硬质合金是属于_______。

A 、万能类B 、钨钴类C 、钨钴钛类D 、钢结类11、从动件按等加速等减速运动规律工作的凸轮机构_______。

A 、会产生刚性冲击 B 、会产生柔性冲击C 、适用于凸轮高速转动的场合D 、适用于从动件质量较大的场合12、在摩擦过程中，由硬颗粒或硬凸起的材料破坏分离出磨屑或形成划伤的磨损称为________。

A 、粘着磨损B 、磨粒磨损C 、表面疲劳磨损D 、腐蚀磨损13、 的说法是错误的。

2018年湖南省跨地区普通高等学校对口招生一轮联考电子电工类专业综合试题本试卷共五大题，共8页。

时量150分钟，满分390分。

一、选择题（在本题的每一小题的备选答案中，只有一个答案是正确的。

本大题共20小题，每个小题6分，共120分）题1图题2图题3图1.在如图所示判断变压器同名端实验电路中，K=2，若U1=220V，则下列说法正确的是（）。

A.电压表度数220V，1、3同名端B.电压表度数330V，1、4同名端C.电压表度数330V，1、3同名端D.电压表度数110V，1、4同名端2.在如图所示电路中，如果通过电阻R的电流为1A，则电阻R的阻值为（）。

A.R=1ΩB.R=7ΩC.R=2ΩD.R=5Ω3、电路如图所示，已知R=XL=XC=22Ω，U=110V，则电压表V1的读数为（）。

A.110VB.220VC.2202VD.1102V4.在RLC串联电路中，当电源电压大小不变而频率从其谐振频率逐渐增大时，电路中的电流将（）。

A.从某一最大值逐渐变小B.由某一最小值逐渐变大C.保持某一定值不变D.以上说法都不正确5.下列说法不正确的是（）。

A.提高功率因数可以提高供电设备的利用率B.提高功率因数可以有效地降低线损C.在感性负载的两端并联合适的电容器可以提高感性负载的有功功率D.提高功率因数的常用方法是在感性负载的两端并联合适的电容器6.某三角形联结的对称三相负载，正常工作时每相功率为100W。

若一相电源线断路或一相负载断路，这组负载的实际功率分别是（）。

A．150W、200W B．200W、150WC．200W、200W D．150W、150W7.用指针式万用表检测电容器好坏时，如果表针向左回归稳定后，阻值指示小于500KΩ，则（）。

A.说明该电容器断路损坏B.说明该电容器短路损坏C.说明该电容器漏电较大D.说明该电容器完好无损8.一色环电阻上的色环颜色依次为红、紫、红、金，则该电阻的阻值为（）。

湖南省高等职业院校电气自动化技术专业技能抽查试题姓名：准号证号：学校：注意事项（1）本试卷依据2011 年颁布的《湖南省高等职业院校电气自动化技术专业技能抽查标准》命制。

（2）考核时间为120 分钟。

请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

（3）请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

(4) 考生在指定的考核场地内进行独立制作与调试，不得以任何方式与他人交流。

(5) 考核结束时，提交试题纸、答题纸，并进行实物演示、功能验证。

电气控制系统的安装与调试模块----继电器控制系统的安装调试 1 一、任务某一生产设备用一台三相异步鼠笼式电动机拖动，通过操作按钮可以实现电动机正转启动、反转启动、自动正反转切换以及停车控制。

现场提供的电路原理图如下图。

按要求完成电气控制系统的安装与调试。

二、要求1. 手工绘制元件布置图。

2.进行系统的安装接线要求完成主电路、控制电路的安装布线，按要求进行线槽布线，导线必须沿线槽内走线，接线端加编码套管，线槽出线应整齐美观，线路连接应符合工艺要求，不损坏电器元件，安装前应对元器件检查。

安装工艺符合相关行业标准。

3.进行系统的调试（1）进行器件整定（2）简述系统调试步骤4.通电试车完成系统功能演示三、考点准备1、考点提供的材料、工具清单（1）考点提供的材料清单（2）考点提供的工具清单说明 1.电路所需电源为380V交流电源。

2. 器件的型号只作为参考，其他性能相同的型号也可以。

电气控制系统的安装与调试模块----继电器控制系统的安装调试 2一、任务某台机床，要求在加工前先给机床提供液压油，使机床床身导轨进行润滑，或是提供机械运动的液压动力，这就要求先启动液压泵后才能启动机床的工作台拖动电动机或主轴电动机；当机床停止时要求先停止拖动电动机或主轴电动机，才能让液压泵停止。

即要求2台电动机顺序启动、逆序停止。

现场提供的电路原理图如下图。

按要求完成电气控制系统的安装与调试。

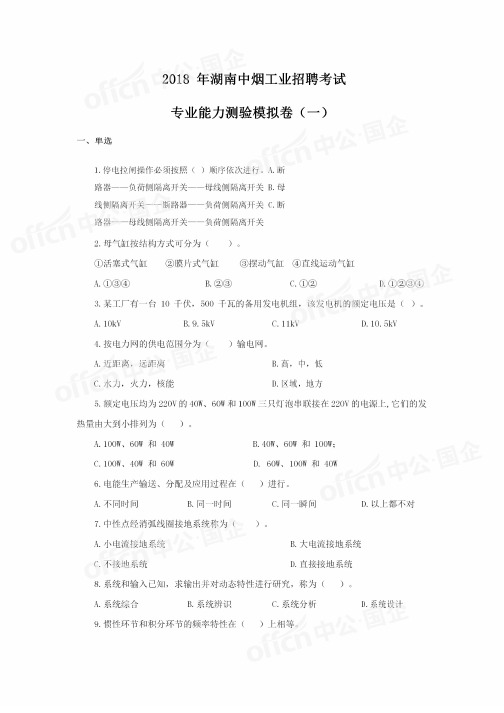

2018年湖南中烟工业招聘考试专业能力测验模拟卷（一）一、单选1.停电拉闸操作必须按照（）顺序依次进行。

A.断路器——负荷侧隔离开关——母线侧隔离开关 B.母线侧隔离开关——断路器——负荷侧隔离开关 C.断路器——母线侧隔离开关——负荷侧隔离开关2.母气缸按结构方式可分为（）。

①活塞式气缸②膜片式气缸③摆动气缸④直线运动气缸A.①③④B.②③C.①②D.①②③④3.某工厂有一台10千伏，500千瓦的备用发电机组，该发电机的额定电压是（）。

A.10kVB.9.5kVC.11kVD.10.5kV4.按电力网的供电范围分为（）输电网。

A.近距离，远距离B.高，中，低C.水力，火力，核能D.区域，地方5.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的发热量由大到小排列为（）。

A.100W、60W和40WB.40W、60W和100W；C.100W、40W和60WD.60W、100W和40W6.电能生产输送、分配及应用过程在（）进行。

A.不同时间B.同一时间C.同一瞬间D.以上都不对7.中性点经消弧线圈接地系统称为（）。

A.小电流接地系统B.大电流接地系统C.不接地系统D.直接接地系统8.系统和输入已知，求输出并对动态特性进行研究，称为（）。

A.系统综合B.系统辨识C.系统分析D.系统设计9.惯性环节和积分环节的频率特性在（）上相等。

A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率10.通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（）。

A.比较元件B.给定元件C.反馈元件D.放大元件11.ω从0变化到+∞时，延迟环节频率特性极坐标图为（）。

A.圆 B.半圆 C.椭圆 D.双曲线12.当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（）。

A.比例环节B.微分环节C.积分环节D.惯性环节13.MCS-51单片机CPU的主要组成部分为（）。

湖南省2018年普通高等学校对口招生考试机电类专业综合知识试题本试题卷共六大题,共12页。

时量150分钟，满分390分。

一、单选题（在本题的每一小题的备选答案中，只有一个答案是正确的，多选不给分。

本大题共22小题，每小题5分，共110分）1.图1所示，根据形体的主视图和俯视图，选择正确的左视图是2.下列螺纹标记中,属于管螺纹的是A.M10-5g6gB.B40×7-7AC.Tr40×7-7HD.Rp3/43.运用AutoCAD绘制具有对称结构的图形，为提高绘图精度和效率，宜采用的命令是A.复制B.镜像C.偏移 D,移动4.图2所示的公差带图，轴与孔的配合公差Tf大小为A.21μmB.33μmC.42μmD.54μm5．图3所示。

力F作用在刚体的A点，下列选项中与图3作用效果相同的是6.下列选项中，属于减少机械三废及回收措施的是A.经常使用丙酮、汽油、氟利昂等挥发性清洗剂清洗零件B.在生产区焚烧废弃物C.随意倒掉不能再使用的切削液D.在机床上设置油盘7.将实心圆轴的直径增加到原来的2倍，则其承载能力是原来的A.2倍B.4倍C.6倍D.8倍8.图4所示应力分布规律图的选项中，表示杆件发生了剪切变形的是9.图5所示外伸梁AB的支座反力F B大小等于A.Pl a B.Pal C.PL D.2P10.下列零件宜采用铸铁制造的是A.螺钉B.机床床身C.弹簧D.钢丝绳11.下列液压泵类型中，抗污染能力最强的是A.叶片泵B.齿轮泵C.柱塞泵D.定量泵12.三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀的中位机能是A.H型B.M型C.Y型D.P型13.关于划线的注意事项，下列说法正确的是A.用划线盘划线时，画针伸出量尽可能长，并要夹紧牢固B.划线时，划线盘要紧贴划线平台移动，划线压力要一致C.划线时，线条应尽可能粗，这样会使得线条更清楚D.在交线上打样冲眼，应打在中心交点上，并且冲眼尽可能大而准确14. 錾削时，工件必须用台虎钳夹紧，且伸出高度一般离钳口A.5-10mmB.10-15mmC.15-20mmD.20-25mm15.已知在非关联方向下，某个元件上的电压为-4V，流过的电流为3mA，则该元件的电功率状态为A.发出12WB.吸收12WC.发出12mWD.吸收12mW16.图6所示电路，ab两端的伏安特性是A.U=56+81 B=56-81 C.U=72-81 D.U=72+8117.某正弦电压信号的解析式为u=1.55sin（3140t+60°）mV,则关于该信号电压描述正确的是A.电压最大值为1.55mV、频率为1000HzB.电压有效值为1.55Mv、初相为60°C.电压有效值为1.1mV、频率为500HzD.频率为500Hz、初相为-60°18.用数字万用表的二极管档位测试一个完好的三极管9013的三个管脚，当红表笔接管脚2、黑表笔依次接管脚1和3时万用表鸣叫，则该9013管是A.PNP管、管脚1为B极B.PNP管、管脚2位B极C.NPN管、管脚2为B极 C.NPN管、管脚3位B极19.集成运放构成的电路如图7所示，若输出电压为6.7V，则输入电压为A.<3VB.>3VC.6.7VD.9V20.复合门电路如图8所示，该电路的名称是A.与非B.或非C.与或非D.异或21.变压器之所以能变换电压，电流和阻抗是因为两个耦合线圈之间产生了A.互感B.自感C.电位差D.回路22.额定电压为220V的交流接触器线圈，误接入380V的交流电源，产生的结果是A.接触器正常工作B.接触器产生强烈震动C.烧毁线圈D.烧毁触点二、双选题（在本题的每一小题的备选答案中，只有两个答案是正确的，多选，少选不给分，本大题共10小题，每小题6分，共60分）23.机械制图国家标准中，可用作断裂处边界线的线型有A.细实线B.细虚线C.波浪线D.双折线24.在载荷平稳，转速恒定、低速的场合，刚性小的长轴可选用的联轴器类型有A.凸缘联轴器B.套筒联轴器C.齿式联轴器D.万向联轴器25.2008年北京奥运会的标志性建筑---“鸟巢”的主体结构中有124根钢管柱，从安全承载角度来看，这些钢管柱除了要满足强度条件之外，还应满足A.硬度条件B.刚度条件C.韧性条件D.稳定性条件26.下列钢的热处理类型中，属于表面热处理的是A.正火B.淬火C.渗碳D.回火27.下列液压缸类型中，可用作双作用液压缸的是A.活塞缸B.柱塞缸C.摆动缸D.套筒缸28.关于锉削时的注意事项，下列说法正确的是A.不能将锉刀做撬棒或锤子使用B.锉削时，锉刀炳不可撞击工件，以免锉刀脱落造成事故C.锉刀柄已开裂或没有装柄的锉刀也可以使用D.锉削产生的切屑需要及时用嘴吹走，以便观察锉削表面的质量29.下列关于共发射极晶体管放大电路输出信号失真的说法，正确的是A.静态工作点设置太低，易引起输出波形底部失真B.信号过强，可能引起输出信号双向失真C.饱和失真是因为三极管进入饱和工作区而引起的D.截止失真出现在输出波形的底部30.图9所示JK触发器进入保持（记忆）状态的条件是A.J=K=0B.J=K=1C.S D=R̅D=0D. S D=R̅D=131.RLC串联电路中，总电压u=100√2sin(ωt+30°)V，电流i=10√2sin(ωt+30°)A,ω=1000rad/s,L=1H,则R,C分别为A.0.1OΩB.10ΩC.1000μFD.1Μf32.三相异步电动机的降压启动包括A.直接启动B.星形三角形启动C.自耦变压器自动D.转子串电阻启动三、填空题（本大题共10小题，每小题5分，共50分）33.对平面图形开展线段分析，其中定位尺寸不齐全的线段称为_____线段。

2018年二级机电考试题及答案5篇第一篇：2018年二级机电考试题及答案2018年机电真题单选1.下列有色金属材料中，不属于铜合金的是()。

A.紫铜B.青铜C.黄铜D.白铜【答案】A 【解析】铜合金包括黄铜、青铜和白铜。

【考点来源】2H311011 金属材料的类型及应用P4 2.用于完成介质间热量交换的换热设备是()。

A.分离器B.反应器C.冷凝器D.分解锅【答案】C 【解析】换热设备(代号E)。

主要用于完成介质间热量交换的压力容器称为换热设备。

如：管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器等。

【考点来源】2H311023专用工程设备的分类和性能P16 3.工程测量的核心是()。

A.测量精度B.设计要求C.减少误差累积D.检核【答案】D 【解析】检核是测量工作的灵魂，必须加强外业和内业的检核工作，保证实测数据与工程测量竣工图的绘制的正确性。

【考点来源】2H312011 测量要求和方法P17 4.吊装作业若采取同类型、同规格起重机双机抬吊时，单机载荷最大不得超过额定起重量的()。

A.75%B.80%C.85%D.90% 【答案】B 【解析】采用双机抬吊时，宜选用同类型或性能相近的起重机，负荷分配应合理，单机载荷不得超过额定起重量的80%。

【考点来源】2H312021 主要起重机械与吊具的使用要求P25 5.下列试验中，不属于焊后致密性试验的是()。

A.氨气试验B.煤油试漏C.液压强度试验D.真空箱试验【答案】C 【解析】焊后致密性试验包括液体盛装试漏、气密性试验、氨气试验、煤油试漏、氦气试验、真空箱试验。

【考点来源】2H312032焊接质量的检测方法P34 6.现场组装的大型设备，各运动部件之间的相对运动精度不包括()。

A.直线运动精度B.圆周运动精度C.传动精度D.配合精度【答案】D 【解析】各运动部件之间的相对运动精度。

现场组装大型设备各运动部件之间的相对运动精度包括直线运动精度、圆周运动精度、传动精度等。

烟厂机械类笔试题目【一】机器的组成机器通常由动力部分、传动部分、执行部分和控制部分等四部分组成。

(1)动力部分是机器动力的来源。

常用的有电动机、内燃机和空气压缩机等。

(2)传动部分是将动力部分的运动和动力传递给工作部分的中间环节。

常用的带传动、螺旋传动、齿轮传动、连杆机构、凸轮机构等。

机器中应用的传动方式主要有机械传动、液压传动、气动传动及电气传动等。

(3)执行部分是直接完成机器工作任务的部分，处于传动装置末端，往往由多个执行件组成。

例如卷烟机烟条切断的刀头，卷烟包装机的折角器、推烟器等。

(4)控制部分包括自动检测和自动控制两部分，用来显示和反映机器的运行位置和状态，控制机器的正常运行和工作。

例如卷烟机械中的电气控制系统等。

【模拟练习】下列装置中的，属于机器的是()。

A.内燃机B.台虎钳C.自行车【答案】A。

【二】轴的分类和应用轴是用来支承回转零件(如齿轮、带轮、链轮等)、传递运动和转矩、承受载荷，以及保证轴上零件确定位置和回转精度的柱体零件。

按照轴的轴线形状不同，轴可以分为曲轴、直轴和挠性钢丝软轴(挠性轴)。

曲轴主要用来实现回转运动与往复直线运动相互转换。

挠性轴由几层贴紧在一起的钢丝构成，可以实现任意方向轴间的转矩传递，常用于医疗器械。

直轴按其外形不同，分为光轴和阶台轴两种。

采用阶台轴主要是为了便于零件的安装和固定。

根据所受载荷情况，直轴又分为心轴、传动轴和转轴3类。

1.心轴心轴仅用来支承回转零件，是只受弯曲作用而不传递动力的轴。

心轴可以是转动(被动转动)的，也可以是固定的。

2.传动轴传动轴是主要用来传递动力(不起支承作用)，只受扭转作用而不受弯曲作用(或弯曲作用可以忽略)的轴。

3.转轴转轴是用来支承回转零件并传递动力，同时承受弯曲和扭转两种作用的轴。

机器中大多数的轴都属于转轴。

【模拟练习】滚动轴承内圈通常装在轴颈上，与轴()转动。

A.一起B.相对C.反向【答案】A。
