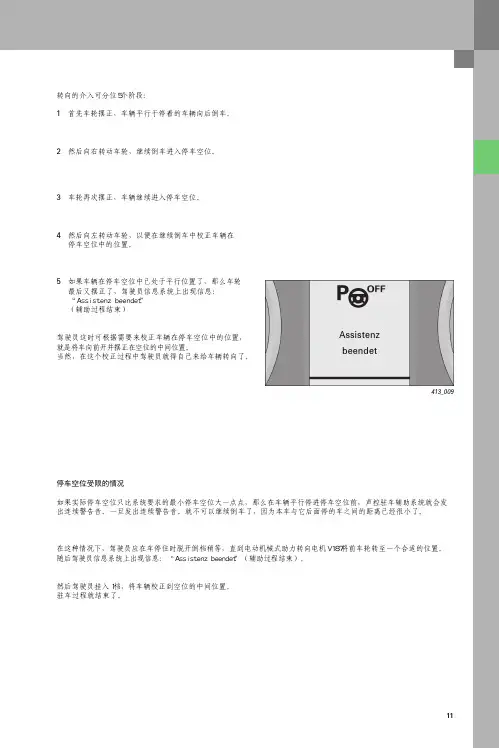

转向的介入可分位５个阶段：1首先车轮摆正，车辆平行于停着的车辆向后倒车。

2然后向右转动车轮，继续倒车进入停车空位。

3车轮再次摆正，车辆继续进入停车空位。

4然后向左转动车轮，以便在继续倒车中校正车辆在停车空位中的位置。

5如果车辆在停车空位中已处于平行位置了，那么车轮最后又摆正了，驾驶员信息系统上出现信息：“Ａｓｓｉｓｔｅｎｚ　ｂｅｅｎｄｅｔ”（辅助过程结束）驾驶员这时可根据需要来校正车辆在停车空位中的位置，就是将车向前开并摆正在空位的中间位置。

当然，在这个校正过程中驾驶员就得自己来给车辆转向了。

413_009Assistenz beendet停车空位受限的情况如果实际停车空位只比系统要求的最小停车空位大一点点，那么在车辆平行停进停车空位前，声控驻车辅助系统就会发出连续警告音。

一旦发出连续警告音。

就不可以继续倒车了，因为本车与它后面停的车之间的距离已经很小了。

在这种情况下，驾驶员应在车停住时脱开倒档稍等，直到电动机械式助力转向电机Ｖ１８７将前车轮转至一个合适的位置。

随后驾驶员信息系统上出现信息：“Ａｓｓｉｓｔｅｎｚ　ｂｅｅｎｄｅｔ”（辅助过程结束）。

然后驾驶员挂入１档，将车辆校正到空位的中间位置。

驻车过程就结束了。

驻车转向辅助系统控制单元　Ｊ７９１驻车转向辅助系统控制单元Ｊ７９１是在驻车辅助控制单元Ｊ４４６的基础上进一步开发的。

新车型上不再使用Ｊ４４６了。

装备有声控驻车辅助系统单但并未装备驻车转向辅助系统的新车型，其上使用的也是驻车转向辅助系统控制单元Ｊ７９１。

新型控制单元Ｊ７９１连接在高速ＣＡＮ总线上，在Ａｕｄｉ　Ａ３车上就连接在驱动ＣＡＮ总线上。

驻车转向辅助系统控制单元Ｊ７９１位于行李箱内右后侧盖板的后面。

以前驻车辅助控制单元Ｊ４４６就安装在这个位置。

系统部件413_010413_011Ａｕｄｉ　Ａ３车上驻车转向辅助系统控制单元Ｊ７９１的安装位置413_022Ａｕｄｉ　Ａ３　Ｓｐｏｒｔｂａｃｋ车上驻车转向辅助系统控制单元Ｊ７９１的安装位置．驻车转向辅助系统控制单元　Ｊ７９１的安装位置 系统部件控制单元和连接的硬件与单纯的声控驻车辅助系统相比，带有声控驻车辅助装置的驻车转向辅助系统额外还需要三个硬件，这些硬件是连接在驻车转向辅助系统控制单元Ｊ７９１上的。
