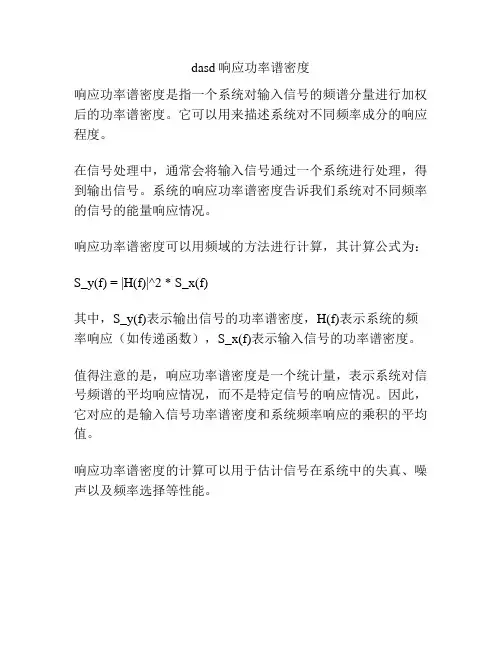

dasd响应功率谱密度
响应功率谱密度是指一个系统对输入信号的频谱分量进行加权后的功率谱密度。
它可以用来描述系统对不同频率成分的响应程度。
在信号处理中，通常会将输入信号通过一个系统进行处理，得到输出信号。
系统的响应功率谱密度告诉我们系统对不同频率的信号的能量响应情况。
响应功率谱密度可以用频域的方法进行计算，其计算公式为：
S_y(f) = |H(f)|^2 * S_x(f)
其中，S_y(f)表示输出信号的功率谱密度，H(f)表示系统的频率响应（如传递函数），S_x(f)表示输入信号的功率谱密度。
值得注意的是，响应功率谱密度是一个统计量，表示系统对信号频谱的平均响应情况，而不是特定信号的响应情况。
因此，它对应的是输入信号功率谱密度和系统频率响应的乘积的平均值。
响应功率谱密度的计算可以用于估计信号在系统中的失真、噪声以及频率选择等性能。
![PSD的单位及计算方法[转]](https://img.taocdn.com/s1/m/8a4a8a3e0166f5335a8102d276a20029bd6463f2.png)

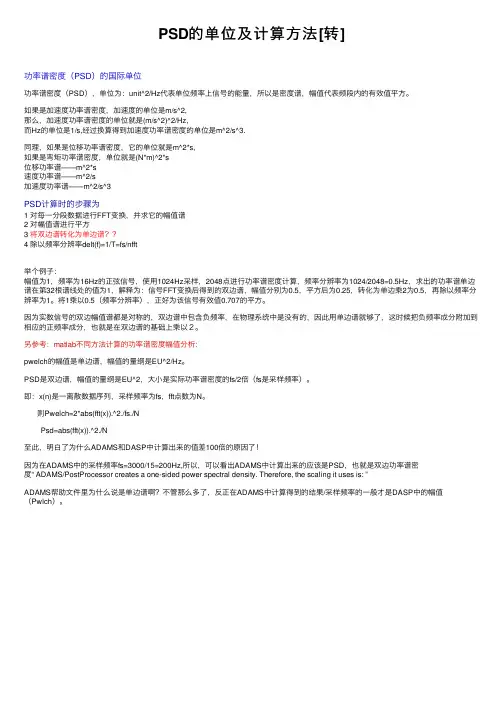

PSD的单位及计算⽅法[转]功率谱密度（PSD）的国际单位功率谱密度（PSD），单位为：unit^2/Hz代表单位频率上信号的能量，所以是密度谱，幅值代表频段内的有效值平⽅。
如果是加速度功率谱密度，加速度的单位是m/s^2,那么，加速度功率谱密度的单位就是(m/s^2)^2/Hz,⽽Hz的单位是1/s,经过换算得到加速度功率谱密度的单位是m^2/s^3.同理，如果是位移功率谱密度，它的单位就是m^2*s,如果是弯矩功率谱密度，单位就是(N*m)^2*s位移功率谱——m^2*s速度功率谱——m^2/s加速度功率谱——m^2/s^3PSD计算时的步骤为1 对每⼀分段数据进⾏FFT变换，并求它的幅值谱2 对幅值谱进⾏平⽅3 将双边谱转化为单边谱？？4 除以频率分辨率delt(f)=1/T=fs/nfft举个例⼦：幅值为1，频率为16Hz的正弦信号，使⽤1024Hz采样，2048点进⾏功率谱密度计算，频率分辨率为1024/2048=0.5Hz，求出的功率谱单边谱在第32根谱线处的值为1，解释为：信号FFT变换后得到的双边谱，幅值分别为0.5，平⽅后为0.25，转化为单边乘2为0.5，再除以频率分辨率为1。
将1乘以0.5（频率分辨率），正好为该信号有效值0.707的平⽅。
因为实数信号的双边幅值谱都是对称的，双边谱中包含负频率，在物理系统中是没有的，因此⽤单边谱就够了，这时候把负频率成分附加到相应的正频率成分，也就是在双边谱的基础上乘以２。
另参考：matlab不同⽅法计算的功率谱密度幅值分析：pwelch的幅值是单边谱，幅值的量纲是EU^2/Hz。
PSD是双边谱，幅值的量纲是EU^2，⼤⼩是实际功率谱密度的fs/2倍（fs是采样频率）。
即：x(n)是⼀离散数据序列，采样频率为fs，fft点数为N。
则Pwelch=2*abs(fft(x)).^2./fs./NPsd=abs(fft(x)).^2./N⾄此，明⽩了为什么ADAMS和DASP中计算出来的值差100倍的原因了！因为在ADAMS中的采样频率fs=3000/15=200Hz,所以，可以看出ADAMS中计算出来的应该是PSD，也就是双边功率谱密度“ ADAMS/PostProcessor creates a one-sided power spectral density. Therefore, the scaling it uses is: ”ADAMS帮助⽂件⾥为什么说是单边谱啊？不管那么多了，反正在ADAMS中计算得到的结果/采样频率的⼀般才是DASP中的幅值（Pwlch）。
标题：CPM信号功率谱密度的快速计算方法摘要：本文主要探讨了连续相位调制（CPM）信号功率谱密度的快速计算方法。
首先介绍了CPM信号的基本原理和特点，然后详细讨论了传统计算方法的局限性和缺点。
提出了一种基于快速傅里叶变换（FFT）的高效计算方法，并对该方法进行了数学推导和仿真验证。
对比了传统方法和提出的快速计算方法的优劣，并给出了进一步研究的展望。
关键词：CPM信号，功率谱密度，快速计算，傅里叶变换正文：一、引言连续相位调制（CPM）是一种在通信系统中广泛应用的调制方式，其可以有效地提高系统的频谱利用率和抗多径干扰能力。
在CPM系统中，信号的功率谱密度对系统性能有着重要的影响。
对CPM信号功率谱密度的快速计算方法具有重要的理论意义和实际应用价值。
二、CPM信号的基本原理和特点CPM信号是一种通过改变载波相位来传输信息的调制方式。
与传统的调频调相调制方式相比，CPM信号具有带宽效率高、抗多径干扰能力强等优点。
其调制框图如下图所示：（这里可以插入CPM信号的调制框图）三、传统计算方法的局限性和缺点传统的计算CPM信号功率谱密度的方法一般是通过信号的自相关函数来推导。
这种方法在理论上是可行的，但在实际计算中存在着以下几个方面的局限性和缺点：1. 计算复杂度高：传统方法需要进行复杂的积分计算和级数求和，计算复杂度较高；2. 计算速度慢：由于计算复杂度高，传统方法的计算速度较慢，不适用于实时性要求较高的场景；3. 数值稳定性差：由于计算中涉及积分和级数求和，容易出现数值稳定性差的情况，影响计算结果的准确性。
传统计算方法存在着计算复杂度高、计算速度慢和数值稳定性差等局限性和缺点。
四、基于FFT的高效计算方法为了克服传统计算方法的局限性和缺点，本文提出了一种基于快速傅里叶变换（FFT）的高效计算方法。
该方法的基本思想是将CPM信号的功率谱密度计算问题转化为频域上的复杂信号处理问题，利用FFT 算法对信号进行高效处理，从而实现功率谱密度的快速计算。
加窗功率谱密度
加窗功率谱密度（Windowed Power Spectral Density）是对信号进行谱分析的一种方法。
它用于将信号转换到频率域，并显示不同频率上的信号功率分布。
在进行频谱分析时，为了减少频谱泄漏和提高频率分辨率，常常使用窗函数来加窗信号。
下面是一般的加窗功率谱密度的计算步骤：
1.选择窗函数：根据具体的应用需求，选择一个适当的窗函
数。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
2.信号加窗：将待分析的信号与选择的窗函数逐点相乘，得
到加窗后的信号序列。
3.傅里叶变换：对加窗后的信号序列进行离散傅里叶变换
（DFT），得到频谱域上的复数频谱。
4.幅度谱计算：将复数频谱的模取平方，即得到幅度谱。
5.功率谱密度计算：对幅度谱进行归一化和平滑化处理，得
到加窗功率谱密度。
加窗功率谱密度可以用图表或图形来表示不同频率上的信号功率。
它可以用于分析信号的频谱特性，如频率成分、频率分布、功率密度等，对信号处理、通信系统、音频处理、振动分析等领域有很广泛的应用。
需要注意的是，在进行加窗功率谱密度计算时，窗函数的选择和参数的设置会对结果产生影响，需要根据具体情况进行调整和优化。
此外，采样率、频率分辨率等因素也需要考虑到计算
的准确性和可靠性。
输出噪声功率谱密度计算公式噪声功率谱密度是衡量信号中噪声强度的一个重要指标，它描述了单位频率范围内的噪声能量分布情况。
通常情况下，噪声功率谱密度用符号$S_n(f)$表示，其中$f$为频率。
计算噪声功率谱密度的公式，可以根据不同类型的噪声进行推导。
以下将分别介绍几种常见类型的噪声功率谱密度计算公式，并给出相关参考内容，帮助读者更好地理解。
1. 热噪声：热噪声又称为白噪声，是由于电阻器等电子器件的热激活引起的。
在频率范围内，热噪声功率谱密度$S_{n}(f)$近似为常数，且与电阻器的温度有关，计算公式为：\[S_{n}(f) = 4kTR\]其中$k$为玻尔兹曼常数，$T$为温度（单位为开尔文），$R$为电阻阻值。
参考内容：《无线电技术基础》（作者：程滨、王月利、王建明），第4章电子元器件的噪声，第4节热噪声的基本概念与分析（页码：25-27）。
2. 线性噪声：线性噪声通常包括热噪声、互模干扰噪声等。
对于线性噪声功率谱密度的计算，可以使用功率谱密度的加法原理，即各个噪声源的功率谱密度相加。
参考内容：《电子技术基础》（作者：高强、刘会森、于勤达），第4章噪声的统计特性，第5节噪声产生与传输（页码：108-109）。
3. 非线性噪声：非线性噪声通常包括互调干扰噪声、截止失真噪声等。
对于非线性噪声功率谱密度的计算，可以采用频域分析的方法，将非线性系统用幅频特性来描述，并进行傅里叶变换得到频率域中的非线性变换函数。
参考内容：《电子线路基础》（作者：郑永图），第13章非线性分析（页码：258-260）。
以上仅是几种常见噪声功率谱密度的计算公式介绍，并附带了相关的参考内容。
实际应用中，由于不同噪声类型、不同系统的复杂性，可能需要更复杂的计算方法和模型。
读者在具体应用时，可以根据具体情况选择合适的计算方法，并参考相关的专业书籍或学术论文进行详细了解和计算。

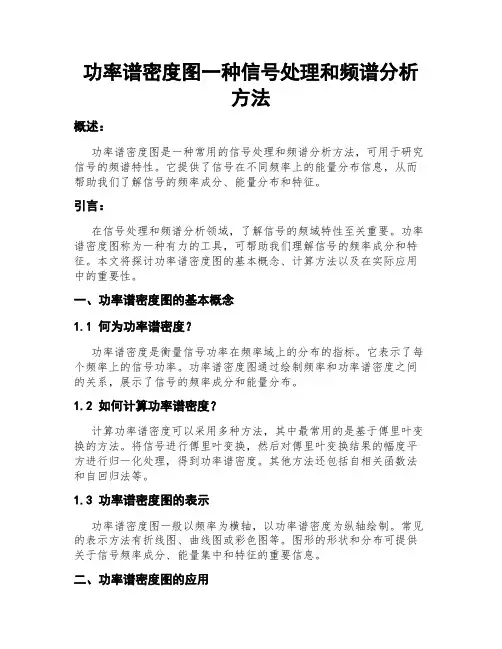

功率谱密度图一种信号处理和频谱分析方法概述：功率谱密度图是一种常用的信号处理和频谱分析方法，可用于研究信号的频谱特性。
它提供了信号在不同频率上的能量分布信息，从而帮助我们了解信号的频率成分、能量分布和特征。
引言：在信号处理和频谱分析领域，了解信号的频域特性至关重要。
功率谱密度图称为一种有力的工具，可帮助我们理解信号的频率成分和特征。
本文将探讨功率谱密度图的基本概念、计算方法以及在实际应用中的重要性。
一、功率谱密度图的基本概念1.1 何为功率谱密度？功率谱密度是衡量信号功率在频率域上的分布的指标。
它表示了每个频率上的信号功率。
功率谱密度图通过绘制频率和功率谱密度之间的关系，展示了信号的频率成分和能量分布。
1.2 如何计算功率谱密度？计算功率谱密度可以采用多种方法，其中最常用的是基于傅里叶变换的方法。
将信号进行傅里叶变换，然后对傅里叶变换结果的幅度平方进行归一化处理，得到功率谱密度。
其他方法还包括自相关函数法和自回归法等。
1.3 功率谱密度图的表示功率谱密度图一般以频率为横轴，以功率谱密度为纵轴绘制。
常见的表示方法有折线图、曲线图或彩色图等。
图形的形状和分布可提供关于信号频率成分、能量集中和特征的重要信息。
二、功率谱密度图的应用2.1 信号的频谱分析功率谱密度图可用于信号的频谱分析，帮助我们理解信号的频率特性。
通过观察功率谱密度图，我们可以确定信号的主要频率成分和能量集中情况，进而对信号进行分类、识别和处理。
2.2 信号滤波与降噪功率谱密度图可用于信号滤波与降噪。
通过观察功率谱密度图，我们可以确定信号中噪声的频率分布情况，从而设计合适的滤波器来抑制噪声成分，提高信号质量。
2.3 通信系统设计与分析功率谱密度图在通信系统设计与分析中扮演重要角色。
在无线通信系统中，功率谱密度图可用于频谱分配、子载波分配、资源分配等方面。
通过优化功率谱密度图，可以提高系统的信号传输效率和抗干扰能力。
2.4 信号调制与解调功率谱密度图对于信号调制与解调也具有重要意义。
固有频率和功率谱密度的公式固有频率计算公式：Q=wL\R=2πfL\R(因为w=2πf)=1/wCR=1/2πfCR固有频率也称为自然频率。
1.定义与概念:固有频率是指物体在自由振动状态下的特定频率，也称为共振频率。
它是由物体的质量、刚度和几何形状决定的。
固有频率的计算涉及到一些基本的物理概念和公式。
2.简谐振动:固有频率的计算通常基于简谐振动的模型。
简谐振动是指物体在恢复力作用下，在一个平衡位置附近做来回振动的运动。
对于简谐振动，物体的位移随时间变化的关系可以用正弦或余弦函数表示。
3.基本公式:固有频率的计算公式可以用以下基本公式表示:f=1/2π*√(k/m)其中，f代表固有频率，k代表物体的弹性系数（刚度），m代表物体的质量。
这个公式表明，固有频率与物体的质量成反比，与物体的弹性系数成正比。
4.单自由度系统:上述公式适用于单自由度系统，即只含有一个振动自由度的系统。
对于复杂系统或多自由度系统，需要进行更复杂的计算，涉及到矩阵运算和特征值求解等方法。
5.不同物体的固有频率计算:不同形状、材料和结构的物体有不同的固有频率计算方法。
例如，对于弹簧的固有频率计算，可以使用胡克定律和弹簧的质量计算。
对于简谐振动的弦乐器，可以根据弦的长度、张力和质量线密度来计算固有频率。
对于悬臂梁的固有频率计算，可以使用欧拉-伯努利梁理论。
6.实际应用与影响因素:固有频率的计算在工程设计和物理实验中具有广泛的应用。
它可以用来设计合适的振动控制系统，评估结构的稳定性和安全性，以及研究物体的共振现象。
固有频率的计算受到物体的质量、刚度和几何形状的影响。
改变这些参数之一，可以显著改变物体的固有频率。
1. 介绍FFT和功率谱密度的概念FFT（快速傅里叶变换）是一种计算傅里叶变换的快速算法，它可以将一个信号从时域转换到频域。
在信号处理中，FFT广泛应用于信号的频谱分析、滤波、相关性分析等方面。
功率谱密度（PSD）是信号在频域上的能量分布，它可以帮助人们了解信号的频率成分以及不同频率成分的能量大小。
2. matlab中的fft函数在matlab中，可以使用fft函数来计算信号的快速傅里叶变换。
fft函数的基本语法为：Y = fft(X)其中X是输入的信号序列，Y是输出的频谱序列。
使用fft函数可以将一个长度为N的时域序列转换为长度为N的频域序列。
3. matlab中的功率谱密度估计matlab中提供了多种方法来进行功率谱密度估计，比较常用的方法包括periodogram、welch和blackman-tukey方法。
这些方法在频谱估计的精度、计算效率以及对信号特性的要求上有所不同，可以根据应用的具体需求选择合适的方法。
4. 使用matlab计算功率谱密度以下是一个简单的例子，演示了如何使用matlab中的fft和功率谱密度估计方法来分析一个示例信号的频谱特性。
```matlab生成示例信号Fs = 1000; 采样频率为1000Hzt = 0:1/Fs:1-1/Fs; 信号的时间范围为1秒x = cos(2*pi*100*t) + randn(size(t)); 生成含有高斯白噪声的正弦信号计算信号的fftN = length(x); 信号长度X = fft(x); 计算信号的fftf = (0:N-1)*(Fs/N); 计算频率轴绘制信号的频谱figure;plot(f,abs(X));title('Single-Sided Amplitude Spectrum of x(t)');xlabel('Frequency (Hz)');ylabel('|X(f)|');使用periodogram方法估计功率谱密度[p_periodogram,f_periodogram] = periodogram(x,[],[],Fs);使用welch方法估计功率谱密度window = 512; 窗口长度noverlap = 256; 重叠长度[p_welch,f_welch] = pwelch(x,window,noverlap,[],Fs);绘制功率谱密度谱figure;plot(f_periodogram,10*log10(p_periodogram),'r',f_welch,10*log1 0(p_welch),'b');title('Power Spectral Density Estimates');xlabel('Frequency (Hz)');ylabel('Power/Frequency (dB/Hz)');legend('Periodogram','Welch');```通过上述例子，我们可以看到如何使用matlab中的fft函数和功率谱密度估计方法来对一个示例信号进行频谱分析。
功率谱密度和频谱
电功率谱密度（Power Spectral Density，简称PSD）是一种用于表征信号强度分布的数量指标，可以用来对信号进行分类、检测、测量和识别处理，从而实现信号参数提取。
该技术使用功率谱密度（PSD）分解信号，
使用频谱作为信号描述符。
PSD是通过对周期性时间序列的强度进行功率频谱的计算，可以实现多波段信号的统计分析。
它是以次/赫兹（Hz）为单位向量X与其频谱之间的一种称为自相关函数/自相关函数（ACF）的函数X（f）相乘结果变换而来。
因此，当X（f）和X（t）知道时，可以根据它们
的定义来计算其功率谱密度：
PSD(f)=|X(f)·x(t)|^2/T
PSD的最大优点是可以生成更容易解释的信号类型以及
更多的特定频率信号表示。
它可以区分信号的有效频率，从而更加有效的筛选信号，追踪变化的情况，抑制杂波以及滤波处理。
从信号分析的角度来看，PSD和频谱都是用于可视化信
号特性的重要手段。
PSD是将信号直接投射到功率谱上，它着重于信号传输和功率衰减属性，更多地应用于对温度变化和噪声的频率分析。
而频谱的重点是在信号的时域周期出现，更多地用于信号的时间和特征提取，将信号从时间域转换为频域，从而使信号变得更容易处理。
这两种技术都可以用于滤波、信号增强、波形识别和信号跟踪。
两者都是基于对信号强度分布的分析，有助于提取更强、有用的幅度和频率信号信息，从而实现恢复信号等。
因此，PSD和频谱均可用于信号分析，比较它们多个优点，想要更好的分析信号，可以使用它们的融合技术，以及其他技术确定有用的信号特性。
功率谱密度什么是功率谱密度？功率谱密度是用来描述信号频域特性的一个重要概念。
在信号处理中，信号可以理解为一个随时间变化的函数。
而这个信号的频域特性，即频率成分的分布情况，可以通过信号的功率谱密度来描述。
在时域中，我们可以通过观察信号的波形，了解信号的振幅、波形变化等特征。
而频域中则提供了另一种视角，可以看到信号中各个频率成分的强度、相位等信息。
功率谱密度就是用来表示信号在不同频率上的功率强度的函数。
如何计算功率谱密度？计算功率谱密度可以使用离散傅里叶变换（DFT）来实现。
DFT是将时域信号转换到频域的一种方法。
通过对信号进行傅里叶变换，我们可以得到信号的频谱信息。
首先，我们需要将信号进行采样，得到离散的时域信号序列。
然后，对这个序列进行DFT变换，得到信号的频域表示。
在计算功率谱密度时，我们还需要注意信号的长度和采样率。
信号的长度会影响功率谱密度的分辨率，而采样率则决定了能够表示的最高频率。
通常情况下，我们会在计算功率谱密度时进行一些预处理，以确保得到准确的结果。
功率谱密度的应用功率谱密度在很多领域都有广泛的应用，尤其是在信号处理、通信和控制系统中。
下面介绍几个常见的应用场景：1. 音频信号处理在音频信号处理中，功率谱密度可以用来分析音频信号的频率成分和频谱特性。
通过分析音频信号的功率谱密度，我们可以了解音频信号的频带分布情况，从而对音频信号进行处理，如均衡、编码和解码等。
2. 数字调制在通信系统中，功率谱密度可以用来分析数字调制信号的频谱特性。
数字调制是一种常用的调制技术，通过将数字信号转换成模拟信号，实现信号的传输和接收。
功率谱密度可以用来评估数字调制信号在频域上的带宽占用情况，从而对调制方案进行选择和优化。
3. 控制系统在控制系统中，功率谱密度可以用来分析系统的稳定性和响应特性。
通过分析系统的功率谱密度，我们可以了解系统的频率响应，从而控制系统的参数进行调整和优化。
总结功率谱密度是描述信号频域特性的重要概念。
