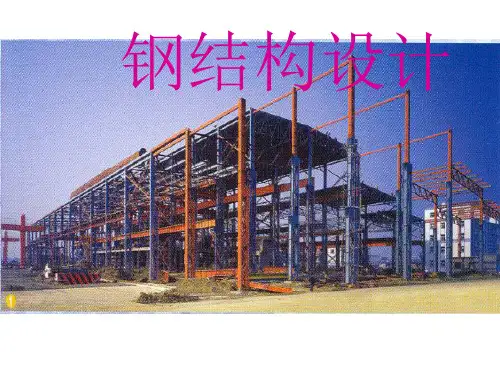

钢结构设计课件1n

1
静力分析
通过静力学原理计算结构的受力和变形。
2
热力学分析
考虑温度变化对结构的影响，例如热膨胀。
3
动力学分析
分析结构在地震和风力等动力荷载下的响应。
钢结构设计的构造细节
连接方式
桁架
钢结构的连接是关键，不同的连 接方式会影响结构的强度和刚度。
桁架是一种常见的钢结构构造， 用于大跨度建筑和桥梁。
钢层板
《钢结构设计》PPT课件
钢结构设计是现代建筑中重要的一部分，本课件将介绍钢结构设计的概述和 基本原则，以及常用材料和构件。让我们深入探索这个令人着迷的领域。
钢结构设计的概述
历史悠久
钢结构设计可以追溯到19世纪末，随着技术的 发展，它变得越来越重要。
高强度
钢材具有出色的强度和刚度，使得钢结构在抵 抗自然灾害和荷载方面表现出色。
钢结构设计的基本原则
1 强度和稳定性
设计钢结构时，必须考虑 结构的强度和稳定性，以 确保其在使用条件下的安 全性。
2 刚度和变形
钢结构的刚度和变形特性 决定了其能否支撑所需荷 载，并抵抗风力和地震等 外部力。
3 耐用性和可维护性
钢结构应具有足够的耐久 性和易于维护的特性，以 确保长期使用。
钢结构设计的计算方法
造型灵活
钢结构能够创造出各种各样独特的建筑形式， 从摩天大楼到桥梁。
可持续发展
钢结构的可循环利用性使其成为可持续发展建 筑领域的重要组成部分。
常用的钢结构材料和构件பைடு நூலகம்
结构钢
钢梁
结构钢是钢结构中最常用的材料 之一，具有出色的强度和可塑性。
钢梁是钢结构的重要构件，用于 承担荷载和支撑建筑。
钢柱

受力状态
主要包括受压、受拉、弯曲、 扭转、剪切、腰筋和固定支承 等状态。
设计处理方法
包括材料选择、构造设计、加 固和防护设计等处理方法。
应用广泛
钢结构设计在地震、风灾和火 灾等自然灾害中具有较好的抗 震、抗风和防火性，受到广泛 应用。
节点设计和连接方式
节点设计和连接方式是钢结构设计中的重要一环。设计应充分考虑各种复杂 实际情况，如材料、结构体系等因素，并通过合理的设计和施工来实现节点 的可靠连接。
防腐处理和防火处理
钢结构的防腐和防火处理是确保其使用寿命的重要措施。在材料选择、施工工艺和材料使用等方面，进 行全面考虑和处理。
施工的注意事项和安全措施
在施工钢结构设计时，应严格按照施工图纸规定的要求进行操作，安全措施 必须到位，例如安全网、安全防护设施和检测监测系统等。
未来发展趋势
随着建筑和城市化的快速发展，钢结构设计越来越多地应用于各种项目和领 域。在未来，随着科技和材料的不断更新，钢结构设计将在更大程度上发挥 其功能。
与传统建筑的对比
美观性
钢结构建筑通常拥有先进的外 观设计，典雅大方，风格独特。
施工速度
模块化结构和钢材加工工艺的 发展使钢结构建筑的施工速度 大大加快。
施工噪音
相对于传统建筑，钢结构建筑 的施工过程噪音更小，对周边 环境影响更小。
能源节约
使用节能材料和高效绝缘材料， 大大提高建筑的节能效率。
钢材的物理特性
1 应力计算
包括弯矩应力、剪切应力、腰筋应力和轴向应力等，进行场地分析和 材料选择。
2 构件设计
构件设计包括预应力设计、腕式和针对性细节设计等。
3 桥梁计算
主要进行静力学和动力学的计算，确定钢桥梁的质量和安全性。

02
03
进行初步的结构分析和计算 ，确定结构体系和基本构件
。
04
05
制定设计方案，包括结构形 式、材料选择、节点构造等
。
初步设计
总结词：对方案设计进行深 化和完善，确定主要构件的 尺寸和材料
04
考虑施工条件和工艺要求， 对结构进行必要的调整和优 化。
01 03
详细描述
02
对方案设计进行详细的结构 分析和计算，确定构件的截 面尺寸和材料。
《钢结构设计培训》ppt课件
目录
CONTENTS
• 钢结构设计概述 • 钢结构设计基础 • 钢结构设计流程 • 钢结构节点设计 • 钢结构防腐与防火设计 • 案例分析
01 钢结构设计概述
CHAPTER
钢结构定义
钢结构定义
指采用钢材为主要材料，通过焊 接、铆钉或螺栓连接等方式组成 承重结构，以承受建筑物的重量 和外力。
结构分析方法
有限元分析法
介绍有限元分析的基本原理、方 法和应用，帮助学员掌握这一常
用的结构分析工具。
结构动力分析
阐述结构动力分析的原理、方法和 应用，包括地震作用下的结构响应 分析等。
结构稳定性分析
讲解如何进行结构稳定性分析，确 保结构在各种工况下的稳定性。
结构稳定性
结构失稳的类型和原因
介绍常见的结构失稳类型、原因和后 果，强调稳定性在结构设计中的重要 性。
广泛应用。
公共设施
钢结构在体育场馆、会 展中心等公共设施中也
有广泛应用。
02 钢结构设计基础
CHAPTER
结构设计原理
01
02
03
结构设计基本原则
介绍结构设计的原则、目 标和限制条件，确保结构 的安全性、经济性和实用 性。

防腐防火处理效果评价
厚度检测
使用涂层测厚仪检测防腐防火 涂层的厚度，确保满足设计要 求。
耐腐蚀性测试
通过盐雾试验、湿热试验等模 拟环境测试方法，评估防腐处 理效果。
外观检查
观察防腐防火处理后的钢结构 表面是否平整、无气泡、无裂 纹等缺陷。
附着力测试
采用划格法或拉开法等测试方 法，检测防腐防火涂层与钢结 构基材的附着力。
结构分析与计算方法
结构分析方法
弹性力学方法、塑性力学方法、有限 元方法等。
计算内容
计算软件
SAP2000、ANSYS、ABAQUS等通 用有限元软件，以及专用钢结构分析 软件如Midas/Gen、3D3S等。
内力分析、变形计算、稳定性验算、 疲劳分析等。
构造措施与节点设计
01
02
03
构造措施
保证结构整体性和稳定性 的措施，如设置支撑、加 强刚度等。
认真阅读图纸，了解钢结构的构 造、节点形式和安装要求，掌握 相关技术标准和验收规范。
制定施工方案
根据工程特点和现场条件，制定 切实可行的施工方案，包括安装 顺序、吊装方法、安全措施等。
材料和设备准备
按照图纸要求，准备好所需的钢 材、连接件、紧固件等材料，以 及吊装设备、焊接设备、测量工 具等。
现场拼装和吊装技术
前景展望
随着城市化进程的加快和建筑业的持续发展，钢结构将在未来建筑领域中发挥更 加重要的作用。同时，随着新材料和新技术的不断涌现，钢结构的应用范围将进 一步扩大，市场前景广阔。
02 钢结构设计原理 与方法
设计基本原则与规范要求
设计基本原则
确保结构安全、适用、经济、美观；符合现行国家规范和行 业标准；考虑施工便利性和可持续性。
