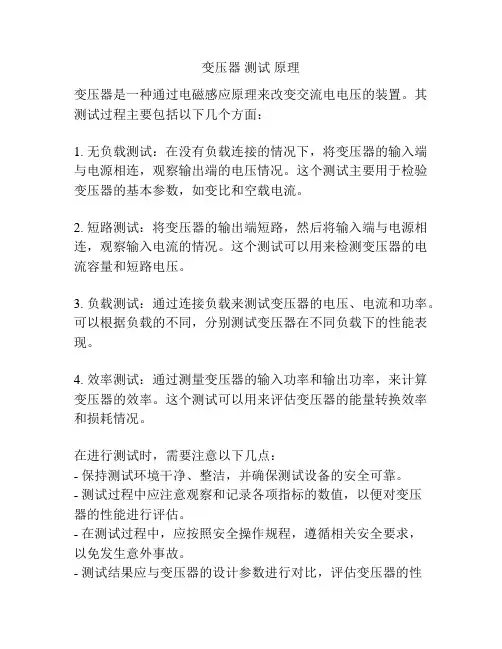

变压器测试

变压器测试变压器特性综合试验台是测量变压器、空载短路、变比、直阻、耐压、控制于一体的专用测试设备，具有体积小、重量轻、精度高、测试简便，是电力部门更新换代的理想产品。

技术参数环境温度：0 ～40℃相对湿度：20%～85%工作电源：（三相四线）380V、50HZ±5HZ输出电压：0 — 430V输出电流：0 — 100A最大测量范围：1600KVA/10KV 电力变压器空载短路试验一、主要特点仪器采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。

可测试空载和短路试验所需的电量参数。

线性范围宽，读数重复性好，性能稳定，且可打印。

二、技术指标参数技术指标电压（V）量程500V±（读数的0.1%+量程的0.1%）电流（A）量程80A±（读数的0.1%+量程的0.1%）功率（W）±（读数的0.1%+量程的0.1%）功率因数范围0 ～1 精度±5个字频率40～60Hz 0.05%三、空载测量1、将综合试验台的空载、短路输出接线端A、B、C 分别接入变压器低压端a、b、c 接线端。

2、将综合试验台的空载、短路测试仪电源开关打开，再将仪器显示屏切换到设定界面，并设定好参数，再将仪器显示屏切换到空载试验界面。

3、按下综合试验台的吸合按钮，将转换开关拨至特性试验位置，再把电压继电器设置到所需电压，打开继电器电源开关，再打开升压开关，调压器匀速升压。

4、当调压器升至设置电压时，调压器停止升压，关掉升压开关，这时仪器显示被试变压器各相及总的空载电压、空载电流、空载损耗、空载电流百分比及功率因素等。

5、将空载损耗及空载电流百分比与国家标准值对比，如大于国家标准值被试变压器将判定不合格。

6、测量结束后，打开降压开关，调压器将自动回零，再按下断开按钮。

7、如需打印，在未降压之前，按下锁定存键，将测量数据保存，再按下打印键即可。

四、短路测量1、将综合试验台的空载、短路输出接线端A、B、C 分别接入变压器高压端A、B、C 接线端。

2、用能够承受额定低压电流的粗线将低压a、b、c 短接。

3、将综合试验台的空载、短路测试仪电源打开，再将仪器显示屏切换到短路试验界面。

4、按下综合试验台的吸合按钮，将转换开关拨至特性试验位置，再把电流继电器设置所需电流，打开继电器电源开关，再打开升压开关，调压器匀速升压。

5、当调压器升至被试变压器所需设置电流时，调压器停止升压，关掉升压开关，这时仪器显示被试变压器各相及总的短路电压、短路电流、短路损耗、阻抗电压、75%阻抗电压、75%短路损耗及功率因素等。

6、将各试验值与国家标准值对比，如大于国家标准值，被试变压器将判定不合格。

7、测量结束后，打开降压开关，调压器将自动回零，再按下断开按钮。

8、如需打印，在未降压之前，按下锁定存键，将测量数据保存，再按下打印键即可。

仪器面板功能图示：前面板中间为240×64点阵液晶显示屏,右面有“4L／3L、锁存、打印、设定、∧、∨、＞、＜、●”共九键，左面下电源开关、电源指示灯。

显示方式分别为空载试验、短路试验，开关状态为空载试验，按“∧”键实现显示方式转换。

空载试验显示方式如下：空载试验Vol(V) Cur(A) Pow(W) FactorA 0.0 0.000 0.0 0.000B 0.0 0.000 0.0 0.000C 0.0 0.000 0.0 0.000E 0.0 0.000 0.0 0.000io=0.0000% F=0.00Hz短路试验显示方式如下：空载试验Vol(V) Cur(A) Pow(W) FactorA 0.0 0.000 0.0 0.000B 0.0 0.000 0.0 0.000C 0.0 0.000 0.0 0.000E 0.0 0.000 0.0 0.000F=0.00HzUK=0.0000% UK75=0.0000%PK75=0.0W空载及短路试验中A、B、C、字符后的各行分别显示对应各相电压VoI（V）、电流Cur（A）、功率Pow（W）及功率因数Factor，E字符后的一行显示电压平均值VoI（V）、电流平均值Cur（A）、总功率Pow（W）及功率因数Factor。

F显示频率、UK显示阻抗电压、UK75显示在75℃下阻抗电压、PK75显示75℃下短路损耗、io显示空载电流百分数（%）。

为完成各功能操作，九个按键功能如下：4L/3L键：连续按该键，键上的两个指示灯4L/3L循环点亮，当4L指示灯亮，仪表处于“三瓦法”测量；当3L指示灯亮，仪表处于“二瓦法”测量。

锁存键：按下该键，对应指示灯亮，表明仪表处于锁定状态，再按该键，指示灯灭，仪表退出锁定，恢复正常测量状态。

打印键：按下该键，仪表以显示固定的格式打印按键瞬时的所有测量值。

（打印机须处于连机状态）设定、∧（数字增加）、∨（数字减小）、＞（闪动位右移）、＜（闪动位左移）、●（小数点）共六键完成参数设定功能。

测试前需正确地设定参数，按设定键，显示：Ku：﹡﹡﹡﹡﹡Ki：﹡﹡﹡﹡﹡Uo：﹡﹡﹡﹡﹡KVT：﹡﹡﹡﹡﹡t：﹡﹡﹡﹡﹡℃Ee：﹡﹡﹡﹡﹡KVAU：﹡﹡﹡﹡﹡VKu：表示电压倍率（升级备用）；Ki：表示电流倍率（升级备用）；Uo：表示高压额定电压；T：表示铜材或铝材（铜：235、铝：225）；t：表示温度；Se：表示额定容量；U：表示低压额定电压。

按下电源开关，电源指示灯亮。

五、耐压试验做耐压试验需配一台试验变压器，试验变压器额定容量不得大于25KVA，输入电压为400V，仪表电压为100V。

将连接线接好，转换开关拔至“耐压”位置，接通电源，零位指示灯亮，（如果零位指示灯不亮，按下“降压”按钮，调压器回零），按下“吸合”按钮，工作指示灯与耐压指示灯亮，按下“升压”按钮，升压指示灯亮，调压器以2转/S速度，匀速升压，并密切注意仪表指示及试品情况。

当升到所需试验电压时，按下“停止”按钮，升压指示灯灭，此时，需掌握耐压时间并注意被试品情况。

试验完毕后，按下“降压”按钮，降压指示灯亮，调压器开始降压，降到零位后，按下“停止”按钮，将转换开关拔至“关”位置。

试验中如果试品短路或故障击穿，控制台内过流继电器工作，保护试验变压器来被烧坏。

变比试验一、概述国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

为此，我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置GD6210 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可直接测量单相、三相变压器和互感器有组别变比值、误差等。

同时可自动打印，是电力部门理想的选择设备。

二、定义K =K：变比；V1：高压侧电压；V2：低压侧电压。

三、技术指标1、变比设计测试范围：1 ～10002、准确度：0.05%（变比K=1000—2000时，精度为0.1%）（变比K=2000—5000时，精度为0.2%）3、误差分辨率：0.01%4、工频耐压：2.5KV/2分钟（高压侧—低压侧—地）5、外形尺寸：420×280×100（mm）四、技术性能1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

五、使用条件1、电源：220V 50Hz2、温度：-10℃～40℃湿度：＜80%六、操作步骤1、接线：将仪器端子（A、B、C、a、b、c）与变压器端子（A、B、C、a、b、c）对应接好，注意高低压千万不要接反，否则可能损坏仪器。

2、打开电源开关，显示屏首先显示“欢迎使用宝测产品”，接着显示自检1；自检2；自检3；通过，表示仪器正在自检，最后分别显示上次试验的变比，分接百分比、组别、信息显示栏（误差显示栏）显示“自检通过”，表明仪器正常，可进行下一步操作。

3、按〈参数〉键，依次输入变比，分接间距、组别，直至参数指示灯熄灭，如本次试验所用参数与前次相同，此项操作可省略。

4、用分接调节键调整分接点，每按一次该键，分接值移动一个分接间距，如按分接调节键，分接显示栏无任何反应，则说明分接间距没有设置，此时可按参数键，设置分接间距。

5、测量：a、三相连续：按〈三相连续〉键，键灯亮，按〈开始〉键，键灯亮，仪器开始测量，并自动进入记录状态，每测完一相，发出提示音，进入下一相测量，全部完成后，自动停止。

b、单相：按〈AB〉键，键灯亮，按〈开始〉键，键灯亮，仪器开始测量待误差显示稳定后，记下该数据，按〈停止〉键，键灯亮，完成AB相的测试。

同样完成BC、CA相的测量。

6、打印如需打印，必须在测量操作前按记录键，键灯亮，仪器进入自动记录状态，自动记录以后每次测量操作的数据，切断电源，如果用三相连续功能进行测量，仪器自动记录，测量前无需按〈记录〉键。

按打印键，屏幕显示“正在打印”，稍候屏幕显示“打印完毕”即可完成打印。

如在打印过程中按任意键，屏幕显示“中止打印”，即可中途退出打印。

如果内存中没有数据，按打印键，则打印键灯和记录键灯同时闪烁，屏幕显示“内存空”不能打印。

当然，如果以前试验数据不用保留，则在测量操作前清除数据。

按〈清除内存〉键，如内存已空，则清除内存键灯和记录键灯同时闪烁，屏幕显示“内存已空”，如内存未空，则屏幕显示“清内存吗？”，再按清除内存键，则清除内存，屏幕显示“内存已空”，如按其他键，则中止清除内存，屏幕显示“中止清内存”。

内存已满时，〈打印〉和〈清除内存〉键灯闪烁提示，连续按两下〈清除内存〉键，可以清除旧数据。

7、其它功能键的使用a、〈显示实测变比〉键：如果需要在测量过程中观察实测变比值，则在测量前按〈显示实测变比〉键，则在测量前按〈显示实测变比〉键，键灯亮，表明测量过程中可以显示实测变比值。

再次按〈显示实测变比〉键，键灯灭，则在测量过程中不显示实测变比值。

b、〈分接在低压侧〉键：大部分变压器的分接在高压侧，测分接在低压侧的变压器时，使用此键，键灯亮，再按此键，键灯灭，多数情况下，此键灯应是熄灭的。

c、〈分析组别〉键：如果事先不知道三相变压器的组别，则将三相变压器测试线接好，按〈分析组别〉键，键灯亮，按〈开始〉键，仪器开始工作，约需70秒时间，组别和变比测试结果会显示出来。

仪器不分析单相变压器组别，仅为0或6，如果极性错误，组别显示窗闪烁，提示错误。
