汽车车身控制系统的设计与实现从本质上来说，汽车的基本功能就是满足人们出行的需求。
在这个现代化社会中，汽车已经成为了人们生活中不可或缺的交通工具之一。
而汽车车身控制系统则是驾驶员操控汽车的一个重要组成部分，其安全性和稳定性对于驾车过程的安全至关重要。
汽车车身控制系统主要包括悬挂系统、转向系统、制动系统和驾驶辅助系统等，每个系统都有其各自的特点和功能。
其中，悬挂系统是汽车车身控制系统中非常重要的一个组成部分。
悬挂系统主要作用是通过缓解路面颠簸和保证车身稳定性，提高驾驶员的控制感和舒适性。
同时，转向系统则为驾驶员提供了操纵车辆方向的手段，其作用基本上是取决于驾驶员的操作技巧和方向盘的设计。
制动系统则是汽车车身控制系统的又一个重要部分。
制动系统的主要作用是阻止车辆行进，从而保证行车过程中的安全性。
而在实际的道路行驶中，刹车系统的好坏则直接影响到车辆的制动距离和制动灵敏度。
此外，驾驶辅助系统也是一个不可或缺的部分。
这包括了诸如气囊、安全带、自动泊车、防碰撞预警等等。
驾驶辅助系统可以保证不同驾驶情况下的行车安全。
对于汽车车身控制系统的设计和实现，要考虑到许多因素。
首先是轮胎的选择和悬挂系统的设计。
不同的轮胎对于悬挂系统的设计和性能影响很大，轮胎的选择决定了驾驶员对车辆的控制感和路面行驶的稳定性。
同时，悬挂系统的设计要根据车辆的重量、车速、路面状况等因素进行优化，以保证行车过程中的平稳性和载荷能力。
其次是转向系统的设计。
转向系统应该具备精度高、稳定性好、操纵柔顺、方向角里程长等特性。
其中，操纵柔顺和方向角里程长可以提高驾驶员的操控感，从而减少疲劳驾驶的风险。
制动系统的设计则需要在保证行车过程中的安全性的基础上，尽可能地减少制动距离和提高制动灵敏度。
其中，车辆的质量、轮胎的性能、制动器的摩擦系数等都是影响制动系统性能因素。
为了成本控制，大部分汽车厂商采用前轮盘式刹车后轮鼓式刹车的设计，这种设计可以降低造价，但是其不利影响就是后轮制动能力较差，容易出现侧滑。
汽车车身电控系统的组成汽车车身电控系统是现代汽车中的一个重要组成部分，它负责控制汽车车身的各项功能和操作。
这个系统由多个子系统和控制单元组成，通过电子设备和传感器来实现对汽车车身的控制和监测。
下面将介绍汽车车身电控系统的主要组成部分。
1. 车门控制系统：车门控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车的车门开关、锁定和解锁功能。
通过电子开关和传感器，驾驶员可以方便地控制车门的开闭，并且可以实现一键锁车和解锁的功能，提高汽车的安全性和便利性。
2. 电动窗控制系统：电动窗控制系统是汽车车身电控系统中的另一个重要子系统，它负责控制汽车的电动窗的开合。
通过电子开关和传感器，驾驶员可以方便地控制车窗的升降，提供舒适的乘车环境。
3. 外后视镜控制系统：外后视镜控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车外后视镜的调整和折叠功能。
通过电子开关和传感器，驾驶员可以方便地调整外后视镜的角度和位置，提供更好的视野和行驶安全。
4. 天窗控制系统：天窗控制系统是汽车车身电控系统中的另一个重要子系统，它负责控制汽车的天窗的开合和倾斜功能。
通过电子开关和传感器，驾驶员可以方便地控制天窗的开合和倾斜角度，提供更好的通风和视野。
5. 中央锁控制系统：中央锁控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车的中央锁的开闭功能。
通过电子开关和传感器，驾驶员可以方便地控制车辆的中央锁定和解锁，提高汽车的安全性和便利性。
6. 防盗报警系统：防盗报警系统是汽车车身电控系统中的另一个重要子系统，它负责监测和报警汽车的非法入侵和盗窃行为。
通过电子设备和传感器，防盗报警系统可以及时检测到非法入侵行为，并通过声光报警器发出警报，提醒车主和周围人员。
7. 车身稳定控制系统：车身稳定控制系统是汽车车身电控系统中的一个重要子系统，它负责监测和控制汽车的横向和纵向稳定性。
通过电子设备和传感器，车身稳定控制系统可以实时监测汽车的姿态和动态参数，并通过制动系统和动力系统来实现对车身稳定性的控制，提高汽车的行驶安全性和稳定性。

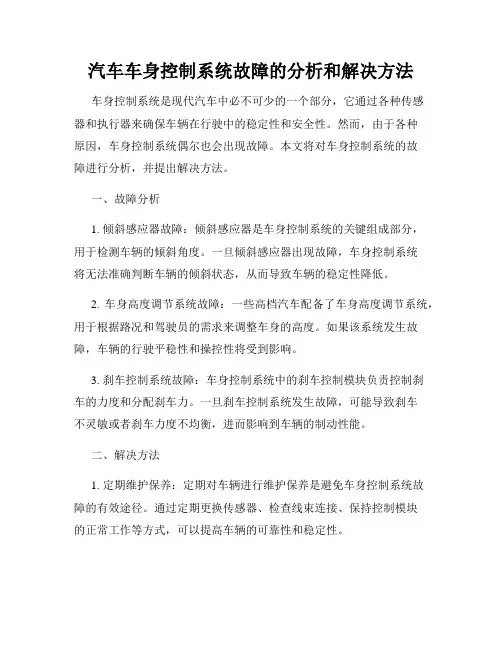

汽车车身控制系统故障的分析和解决方法车身控制系统是现代汽车中必不可少的一个部分，它通过各种传感器和执行器来确保车辆在行驶中的稳定性和安全性。
然而，由于各种原因，车身控制系统偶尔也会出现故障。
本文将对车身控制系统的故障进行分析，并提出解决方法。
一、故障分析1. 倾斜感应器故障：倾斜感应器是车身控制系统的关键组成部分，用于检测车辆的倾斜角度。
一旦倾斜感应器出现故障，车身控制系统将无法准确判断车辆的倾斜状态，从而导致车辆的稳定性降低。
2. 车身高度调节系统故障：一些高档汽车配备了车身高度调节系统，用于根据路况和驾驶员的需求来调整车身的高度。
如果该系统发生故障，车辆的行驶平稳性和操控性将受到影响。
3. 刹车控制系统故障：车身控制系统中的刹车控制模块负责控制刹车的力度和分配刹车力。
一旦刹车控制系统发生故障，可能导致刹车不灵敏或者刹车力度不均衡，进而影响到车辆的制动性能。
二、解决方法1. 定期维护保养：定期对车辆进行维护保养是避免车身控制系统故障的有效途径。
通过定期更换传感器、检查线束连接、保持控制模块的正常工作等方式，可以提高车辆的可靠性和稳定性。
2. 及时检测故障码：当车身控制系统发生故障时，系统会记录下相应的故障码。
驾驶员可以使用专业的诊断工具读取故障码，并根据故障码提供的信息，找到具体故障的位置和原因，从而采取相应的修复措施。
3. 保持车辆稳定驾驶：良好的驾驶习惯有助于减少车身控制系统故障的发生。
避免过度加速、急刹车、猛打方向盘等行为，可以减少车身控制系统的负担，延长其使用寿命。
4. 寻求专业帮助：当车身控制系统故障无法自行解决时，驾驶员应该尽快寻求专业的汽车维修技师的帮助。
他们可以通过专业的检测设备和经验来定位故障，并提供相应的维修方案。
总结：车身控制系统故障可能会影响到车辆的稳定性和操控性，因此驾驶员需要及时发现并解决这些故障。
通过定期维护保养、及时检测故障码、保持稳定驾驶和寻求专业帮助等方法，可以有效地避免和解决车身控制系统故障，确保车辆的行驶安全和稳定性。
汽车车身稳定控制系统的工作原理汽车的稳定性对于行车安全至关重要。
为了保持车辆在复杂驾驶条件下的稳定性，现代汽车普遍配备了车身稳定控制系统（Vehicle Stability Control System，简称VSC）。
本文将介绍汽车车身稳定控制系统的工作原理。
一、传感器检测VSC系统依赖于多个传感器来感知车辆的运动状态和驾驶员的操作。
其中最重要的传感器包括车轮速度传感器、方向盘转角传感器、横摆角速度传感器等。
这些传感器通过实时监测车辆的动态参数，为VSC系统提供必要的数据。
二、车辆动态参数计算基于传感器提供的数据，VSC系统通过算法对车辆的动态参数进行计算。
其中，车轮速度传感器可以帮助判断车辆是否存在侧滑现象，方向盘转角传感器用于监测驾驶员的操控输入，横摆角速度传感器则用于检测车辆是否发生横摆。
三、稳定性控制VSC系统在检测到车辆运动状态异常时会采取相应的控制措施，以提高车辆的稳定性。
主要的控制手段包括刹车力分配、减小发动机输出功率等。
1. 刹车力分配当VSC系统检测到车辆侧滑或失控趋势时，它可以通过独立的制动系统控制每个车轮的制动力。
通过对车轮的制动力进行调整，VSC 系统可以减少发生侧滑或失控的车轮的速度，使车辆恢复稳定。
2. 发动机输出功率调整除了控制制动力分配外，VSC系统还可以通过调整发动机输出的功率来控制车辆的动力输入，以减少车辆的侧滑和横滑。
当系统检测到车辆的横摆角速度异常时，会自动减小发动机的输出功率，并对每个车轮的制动力进行调整，以使车辆恢复稳定。
四、操作干预在对车辆进行稳定性控制的同时，VSC系统还提供一定的驾驶员操作干预。
例如，当系统检测到车辆偏离预定的驾驶路线时，它可以通过触发车辆的制动器或调整转向力来引导车辆回到正常行驶轨迹。
总结：汽车车身稳定控制系统通过传感器检测车辆的动态参数，计算并控制车辆的稳定性。
在识别到车辆欠稳定时，系统会自动调整制动力分配和发动机输出功率，以使车辆保持稳定。
汽车车身电控系统的组成一、引言汽车车身电控系统是现代汽车的重要组成部分，它通过电子设备和传感器的配合，对汽车车身的各个部分进行监控和控制，以提供更安全、舒适、便利的驾驶体验。
本文将从多个方面介绍汽车车身电控系统的组成。
二、主要组成部分1. 中央控制器中央控制器是汽车车身电控系统的核心部件，它负责整合和处理来自各个传感器和执行器的信号和指令。
中央控制器通常由微处理器、存储器、输入输出接口等组成，具有强大的数据处理和决策能力。
2. 传感器传感器是车身电控系统中的重要组成部分，它能够感知车身各个部分的状态和环境信息，并将其转化为电信号传输给中央控制器进行处理。
常见的传感器包括温度传感器、湿度传感器、光照传感器、加速度传感器等。
3. 执行器执行器是车身电控系统的另一关键组成部分，它根据中央控制器的指令，对车身的各个部分进行控制和调节。
常见的执行器包括发动机控制单元、制动阀门、电动窗控制器、电动座椅调节器等。
4. 电源系统电源系统为车身电控系统提供电能，使其正常运行。
电源系统通常由蓄电池和发电机组成，蓄电池负责提供起动电能和短时供电，而发电机则在发动机运行时为整个系统提供稳定的电能。
5. 数据总线数据总线是各个电子设备之间进行信息交换的通道，它能够高效地传输大量的数据和指令。
常见的数据总线标准有CAN总线、LIN总线等，它们能够满足车身电控系统对数据传输速率和稳定性的要求。
6. 控制算法控制算法是车身电控系统的核心技术之一，它通过对传感器数据的分析和处理，以及对执行器的控制和调节，实现对车身各个部分的精确控制。
控制算法的优化和改进可以提升系统的性能和稳定性。
7. 人机交互界面人机交互界面是车身电控系统与驾驶员进行信息交互的桥梁，它通过显示屏、按钮、语音识别等方式，向驾驶员展示车身信息，并接受驾驶员的指令和操作。
优秀的人机交互界面设计可以提高驾驶员的操作便利性和安全性。
8. 安全系统安全系统是车身电控系统的重要组成部分，它通过传感器和执行器的配合，对车身的安全进行监控和保护。
白车身系统概述吴春宇 BE/TDC/SGMW 2011年5月7日 wuchunyu编写本文的目的： 给大家对车身的结构有一个整体了解，对车身在整车上要实现的性能、功能 进行一个全面而简要的介绍，以便为大家将来在自己的工作岗位上工作时能有所 借鉴，不论你是否从事车身的设计,希望能对提升大家日常设计时的工作方式和 与相关区域及部门沟通效率有所帮助。
wuchunyu目 录1，整车的角度看车身 2，白车身的功能及结构介绍 3，白车身的材料 4，白车身的制造过程 5，白车身的明天—更快、更轻、更强wuchunyu1.整车的角度看车身首先来看看，一辆完整的汽车要实现什么功能？wuchunyu1.1整车性能集成概述Vehicle Structure 结构 Safety 安全 Energy 能量顾客 Thermal 温度 Vehicle Dynamics动力性法规+ 法规+人机工程+ 人机工程+美学Aerodynamics 空气动力性Durability 耐久性Noise & Vibration 震动和噪声wuchunyu整车按功能系统分解10. 动力总 成 15. 动力集成系统70. 电子60. 外饰Vehicle Technical Specification20. 底盘 30. 空调& 动力冷 却系统55. 车门盖 50. 白车身40. 内饰wuchunyu1.2车身系统占整车质量的比重GP50—宝骏630车身件质量 30% 整车其他部 件质量 70%整车其他部件质量 车身质量一般情况，车身占整车质 量的比重为30%左右。
wuchunyu2.0白车身的功能及结构介绍车身是整车的重要组成部分，开发整车是一项很复杂的工程，车身也一样，它 主要包括车身本体、车门及附件，由于它是汽车上载人的容器，因此要求车身应具 有良好的舒适性和安全性。
此外，乘用车身又是包容整车的壳体，能够最直观地反 映乘用车外观形象等特点，所以，乘用车身设计应非常注重外形造型，以满足人们 对轿车外形地审美要求，取得较好的市场。
汽车车身电控系统概述汽车车身电控系统是指一种集成了电子技术和控制系统的汽车部件，用于控制和协调汽车的各项功能和操作。
它主要负责管理车身各个部件的电子控制单元（ECU），包括车门、车窗、车灯、转向灯、雨刷、空调、座椅等。
车身电控系统通过传感器、执行器、连接线路和计算机等组成的系统，实现了汽车车身功能的自动化和智能化。
一、车身电控系统的架构和组成部分车身电控系统的架构通常由多个单元组成，每个单元负责控制特定的车身部件。
其中，最核心的组成部分是电子控制单元（ECU），它是整个系统的“大脑”，负责接收传感器信号、处理数据并发送控制信号给执行器。
车身电控系统还包括以下组成部分：1.传感器：传感器是车身电控系统的信息输入部分，用于感知车身各个部件的状态和环境信息。
例如，车门开关、车窗升降器、雨量传感器等。
传感器将采集的数据转化为电信号，传输给ECU进行处理。
2.执行器：执行器是车身电控系统的输出部分，用于根据ECU的指令控制和调节车身各个部件的运行状态。
例如，电动车窗装置、车灯控制器、空调控制器等。
执行器接收ECU发送的信号，通过执行相应的动作，实现对车身部件的控制。
3.连接线路：连接线路是车身电控系统的信息传递通道，用于将传感器采集的数据传输给ECU，并将ECU发送的控制信号传输给执行器。
连接线路通常采用专用的电缆和连接器，保证信号的传输可靠性和稳定性。
4.计算机系统：计算机系统是车身电控系统的核心处理单元，用于接收传感器的信号、处理数据、生成控制策略并发送控制信号给执行器。
计算机系统通常由多个计算芯片、存储器和接口电路构成，通过硬件和软件协同工作来执行控制功能。
二、车身电控系统的功能和优势车身电控系统通过电子化和智能化的手段，实现了对汽车车身各个部件的控制和管理。
它具有以下优势和功能：1.自动化控制：车身电控系统能够通过传感器感知车身各个部件和环境的状态，通过计算机系统处理数据分析，并发送相应的控制信号给执行器，实现车身部件的自动化控制。
汽车系统简称辅助速记
1、ABC——车身主动控制系统。
2、ABS+T——防死锁刹车系统+循迹系统。
3、ABS——防抱死制动系统。
4、ASC——加速防滑控制器。
5、ASM——动态稳定系统。
6、ASR——加速防滑系统。
7、A-TRC——车身主动循迹控制系统。
8、AYC——主动偏行系统。
9、BAS——制动辅助系统。
10、BCM——车身控制模块。
11、ACC——自适应巡航系统。
12、CCS——定速巡航系统是。
13、ALC——车辆变道辅助系统。
14、LDW——车道偏离预警系统。
15、BSD——盲点监测系统。
16、BSA——车辆盲点辅助系统。
17、AEB——自动刹车辅助系统。
18、EBA——电子控制制动辅助系统。
19、EBD——电子制动力分配系统。
20、ETC——电子不停车收费。
21、ESP——车身电子稳定控制系统。
22、AFS——自适应前大灯系统。
23、FCW——前方碰撞预警系统。
24、TSR——车辆交通标识识别系统。
25、TMC——实时交通信息。
26、GPS——车辆导航系统。

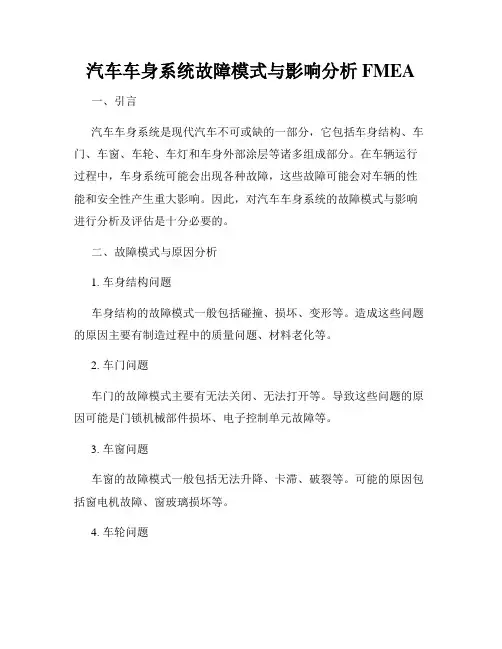

汽车车身系统故障模式与影响分析FMEA一、引言汽车车身系统是现代汽车不可或缺的一部分，它包括车身结构、车门、车窗、车轮、车灯和车身外部涂层等诸多组成部分。
在车辆运行过程中，车身系统可能会出现各种故障，这些故障可能会对车辆的性能和安全性产生重大影响。
因此，对汽车车身系统的故障模式与影响进行分析及评估是十分必要的。
二、故障模式与原因分析1. 车身结构问题车身结构的故障模式一般包括碰撞、损坏、变形等。
造成这些问题的原因主要有制造过程中的质量问题、材料老化等。
2. 车门问题车门的故障模式主要有无法关闭、无法打开等。
导致这些问题的原因可能是门锁机械部件损坏、电子控制单元故障等。
3. 车窗问题车窗的故障模式一般包括无法升降、卡滞、破裂等。
可能的原因包括窗电机故障、窗玻璃损坏等。
4. 车轮问题车轮的故障模式主要有磨损、轮胎爆裂等。
这些问题可能由轮胎磨损不均匀、胎压不当等引起。
5. 车灯问题车灯的故障模式一般包括无法点亮、亮度不够、磨损等。
可能的原因有灯泡烧坏、线路断裂等。
6. 车身外部涂层问题车身外部涂层的故障模式主要有划痕、氧化、漆面脱落等。
这些问题可能由风吹雨淋、人为刮擦等造成。
三、故障影响分析1. 功能性影响汽车车身系统故障可能会导致某些功能无法正常实现。
例如，车门无法关闭会导致车辆无法上锁，进而可能影响车辆的安全性。
2. 安全性影响故障可能会对车辆的安全性产生重大影响。
例如，车轮爆胎会导致车辆失控，可能发生交通事故；车灯故障会降低夜间行驶的安全性。
3. 经济性影响汽车车身系统故障需要维修和更换零部件，这会给车主带来经济负担。
同时，故障也可能导致车辆无法正常工作，影响车主的出行需求。
四、FMEA分析方法故障模式与影响分析(Failure Mode and Effects Analysis, FMEA)是一种常用的故障预防和质量改进方法。
在汽车车身系统的FMEA分析中，需要对每一种故障模式进行评估，确定其严重程度、出现概率和探测概率，并根据评估结果采取相应的措施。
车身电子稳定系统随着汽车行业的发展，车身电子稳定系统已经成为现代汽车的标配，它不仅改善了汽车的行驶性能，也在提高了行车安全方面起到了重要的作用。
什么是车身电子稳定系统？车身电子稳定系统是一种主动安全技术，它利用车辆的传感器和计算机，以及车辆控制单元（ECU）来监控车辆的运动和方向控制，通过精确地调整制动系统、转向系统以及引擎输出，使车辆保持在预期方向上行驶，从而有效地防止了侧滑、打滑、失控等现象的发生。
车身电子稳定系统的原理：车身电子稳定系统原理非常简单。
当车辆行驶方向发生偏差时，传感器会感知到并将信号传输至ECU中央控制单元。
控制单元将根据车辆当前状态进行分析计算，然后相应地调整制动系统和车辆引擎输出，最终让车辆保持在预期行驶方向上。
当车辆失控时，车身稳定系统会立即介入并对车辆进行控制处理，避免车辆进一步失控，从而保障了行车安全。
车身电子稳定系统的功能及作用：车身电子稳定系统可以进行多种处理来确保汽车的稳定性。
它可以通过检测车辆的横向加速度、转向角度和车轮转速来掌控车辆的行进状况。
其核心功能主要包括侧滑控制、打滑控制以及过弯控制。
侧滑控制：当车辆侧倾时，车身电子稳定系统会采用自动刹车控制来减缓车辆的速度，使车辆恢复稳定状态。
它会自动调整制动器泵进行制动控制，从而保证车辆始终行驶在预设的轨迹上。
打滑控制：当车轮失控时，车身稳定系统会根据车辆行驶的状态自动调整制动系统和引擎输出的力度以及TCU传输装置，使车辆尽快恢复正常的行驶状态。
过弯控制：在驾驶者无法顺利通过弯道时，车身稳定系统会对车辆进行过弯控制。
在车辆过弯瞬间，它会检测角度和车速等相关参数，然后采取相应的控制措施，使车辆保持住好的稳定性，避免车辆掉头或边沟打滑等现象的发生。
车身电子稳定系统的优势及应用：车身电子稳定系统在提高汽车行驶性能和保障行车安全方面具有独特的优势。
车身电子稳定系统可以分析并掌控车辆的行驶状态，并配合刹车控制、引擎输出等系统，使车辆行驶过程更加平稳自然。
汽车车身电控系统常见故障诊断与维修【摘要】汽车车身电控系统在现代汽车中起着重要的作用，它通过控制各种电子设备实现车辆的各种功能。
车身电控系统常常会出现各种故障，给车主带来困扰。
本文将介绍车身电控系统常见的故障现象，以及诊断方法和维修技巧。
通过具体案例分析车身电控系统的故障原因和解决方法。
在维修车身电控系统时，需要注意一些细节，比如避免触电、保护设备等。
汽车车身电控系统的维修非常重要，不仅可以保障车辆的正常运行，还可以避免因故障造成的安全隐患。
维修人员需要具备扎实的专业知识和丰富的实践经验，才能有效地解决车身电控系统的各种故障。
通过对车身电控系统的维修，可以确保车辆在道路上行驶更加安全可靠。
【关键词】汽车，车身电控系统，故障诊断，维修技巧，案例，注意事项，重要性1. 引言1.1 汽车车身电控系统简介汽车车身电控系统是现代汽车的重要组成部分，它通过控制车身内部的各种电子元件实现对车身的各项功能的控制和调节。
汽车车身电控系统包括但不限于以下几个方面的功能：中央门锁系统、电动窗户系统、防盗系统、空调系统、行车辅助系统等。
中央门锁系统是车身电控系统的重要组成部分之一，它通过控制车门的锁紧和解锁实现对车辆的开关锁功能。
电动窗户系统通过控制电动窗户的升降实现对车窗的控制。
防盗系统则是通过控制车辆的启动系统和报警系统来对车辆进行保护。
空调系统则是通过控制车内的空调温度和风向来保证车内空气的舒适。
行车辅助系统则是通过控制各种传感器和执行机构来实现对车辆行驶的辅助。
汽车车身电控系统在现代汽车中起着至关重要的作用，它不仅提高了汽车的舒适性和安全性，也提高了汽车的智能化水平。
对汽车车身电控系统的维修和保养至关重要。
2. 正文2.1 车身电控系统常见故障车身电控系统是现代汽车中一个非常重要的部件，主要负责控制车辆的各种电动功能。
但是由于复杂的结构和多样的功能，车身电控系统也容易出现各种故障。
下面我们将介绍一些车身电控系统常见的故障：1. 电动窗户故障：电动窗户是车辆中常见的电动功能之一，但是由于频繁的使用，电动窗户开关可能会出现接触不良导致无法正常开合的情况。
客车车身系统设计规范一、概述在汽车设计中，车身系统是一个非常重要的组成部分。
它不仅起到了保护车内乘客和货物的作用，还要满足驾驶员对操控性能和车内空间的要求。
因此，设计一个合理的客车车身系统对于汽车的安全性、稳定性和舒适性来说是至关重要的。
本文将从车身结构、材料选择、疲劳性能及安全性等方面，对客车车身系统的设计规范进行详细的介绍。
二、车身结构设计规范1.综合设计：车身结构设计应考虑车辆的外形美观、空气动力学性能、阻力系数和稳定性。
同时，也要考虑到制造、安装和维修的便利性。
2.强度设计：车身结构应保证在正常使用情况下不发生变形、变黄、裂纹等破坏，具有足够的刚性和强度。
3.刚度设计：车身结构应具有足够的抗扭刚度、抗弯刚度和抗侧倾刚度，以提高车身的稳定性和操控性能。
4.安全设计：车身结构应具备良好的抗碰撞性能，包括正面碰撞、侧面碰撞和后部碰撞。
同时，也要考虑乘员乘车和行李物品固定的安全性。
三、材料选择规范1.轻量化材料：应尽量选择轻质高强度材料，以减轻车身自重，提高整车燃油经济性和动力性能。
2.耐蚀材料：车身结构设计应选用具有良好耐腐蚀性能的材料，以延长车身的使用寿命。
3.合理搭配：在车身结构设计中，应根据不同部位和要求，选择合适的材料，以满足不同部位的强度、刚度、耐磨性、防撞性等要求。
四、疲劳性能规范1.考虑疲劳寿命：车身结构设计应考虑到车身在长期使用中的疲劳寿命，选择具有良好疲劳性能的材料和合理的结构形式。
2.疲劳试验：车身结构设计完成后，应进行疲劳试验，验证其疲劳寿命和强度，以确保车身的可靠性和安全性。
3.疲劳优化：根据疲劳试验结果，对车身结构进行优化设计，以提高其疲劳寿命和安全性。
五、安全性规范1.碰撞安全性：车身结构设计应满足相关的碰撞安全性规定，确保车辆在碰撞事故中具有良好的保护性能，并减少乘员受伤的可能性。
2.人身保护：车身内部应设置防护装置，以减少乘员碰撞时的直接伤害，如安全气囊、安全带等。
汽车车身控制系统原理
汽车车身控制系统是一种能够实现车辆稳定性控制的系统。
它利用车辆动力学特性和传感器数据来监测和识别车辆的状态，并通过操控车辆传动系统、刹车系统和悬挂系统等来实现对车辆姿态的控制。
该系统的核心原理是基于车辆动力学的研究和分析。
车辆动力学描述了车辆行驶过程中，车身的运动和各个部件之间的相互作用关系。
通过对车辆动力学特性的研究，可以分析车辆在各种驾驶条件下的行为，并根据这些分析结果来设计车身控制系统。
在车身控制系统中，传感器是非常重要的组成部分。
传感器可以感知车辆运动状态、车轮转速、转弯角度等信息，并将这些信息传输给车身控制系统的中央处理器。
中央处理器通过对传感器数据的分析和处理，可以确定车辆当前的状态，如转向、加速、刹车等。
当车身控制系统确定车辆出现行驶不稳定的情况时，它会通过操纵车辆的传动系统、刹车系统和悬挂系统等来实现对车辆姿态的控制。
例如，在车辆转向过程中，系统可以通过差动传动器来调节各个车轮的转速，以提高车辆的稳定性。
在紧急刹车时，系统可以通过刹车分配器来实现不同车轮的独立刹车，以防止车辆失控。
总之，汽车车身控制系统通过对车辆动力学特性的研究和分析，结合传感器的数据采集和处理，以及对车辆传动系统、刹车系
统和悬挂系统等的控制，实现了对车辆稳定性的控制和提升。
这一系统的应用使得驾驶更加安全、稳定和舒适。
车身高度控制系统的组成和工作原理车身高度控制系统是一种现代汽车电子系统，用于控制汽车车身的高度，实现车身的自动升降功能。
该系统由多个组成部分组成，包括传感器、控制单元、执行器等。
首先，让我们来了解一下车身高度控制系统的组成部分。
1. 传感器：车身高度控制系统需要使用多个传感器来检测车辆的高度和位置。
最常用的传感器是气压传感器和悬挂角度传感器。
气压传感器用于监测车辆所在的地面气压，从而判断车身的高度。
悬挂角度传感器用于测量车辆悬挂系统的倾斜角度，从而判断车身的倾斜状态。
2. 控制单元：控制单元是车身高度控制系统的核心部分，它接收传感器的信号，根据预设的高度设定值和倾斜角度，计算出所需的悬挂高度和角度调整值。
控制单元通常由微处理器和存储器组成，可以实现高度控制的算法和控制策略。
3. 执行器：执行器负责实际控制车身的升降。
最常见的执行器是气动悬挂系统和电动悬挂系统。
气动悬挂系统通过调节悬挂气囊中的气压来实现车身的升降和支撑作用。
电动悬挂系统则通过电动马达控制悬挂系统的伸缩，来实现车身的升降。
了解了车身高度控制系统的组成部分，接下来我们来详细了解该系统的工作原理。
车身高度控制系统的工作原理如下：1. 初始状态检测：当车辆启动时，车身高度控制系统会通过传感器检测当前的车身高度和倾斜角度，并将这些信息传送给控制单元。
2. 高度设定值输入：驾驶员可以通过控制面板或者车辆导航系统输入所需的车身高度设定值。
控制单元会接收这个设定值并进行计算。
3. 高度调整计算：控制单元根据当前车身高度和倾斜角度，以及驾驶员设定的高度设定值，计算出所需的悬挂高度和角度调整值。
这个计算通常包括一些算法和控制策略，例如PID控制器。
4. 执行器控制：控制单元将计算出的悬挂高度和角度调整值发送给执行器。
执行器根据接收到的控制信号，调整悬挂系统的气压或伸缩，以实现车身的升降。
执行器通常与控制单元通过电气信号进行通讯。
5. 高度反馈调整：执行器调整完悬挂系统后，会产生相应的高度变化。
总布置篇第四章车身系统4.1 整车断面断面的作用：构建车身主体框架结构；定义整车各主要总成部件的配合形式；定义主要的配合尺寸；分析造型的工程可行性；指导详细三维数据的设计；反应整车构件刚度分布状况，定义各部分构件的力学特性指标；形成技术积累，缩短整车开发周期并提高整车研发质量；整车断面：如下图所示4.1.1 发盖-前保HOOD-FRT BUMPER截面位置：Y=0平面需要表达的信息：发盖关闭时，锁、锁扣的啮合状态；锁、锁扣的安装结构；发盖与前保的间隙平度；发盖内板与前保的间隙、密封；发动机罩二次打开的手部空间，参见总布置设计指南；前保外表面到前横梁的距离A>65mm；前横梁到空调冷凝器的距离B>20mm；空调冷凝器到散热器的距离C>10mm；发动机总成到冷却风扇的距离D>35mm；图示：CE-1NL-1 GC-14.1.2 发盖-前组合灯HOOD-HEAD LAMP截面位置：过前组合灯上一点且平行于Y基准平面需体现的零部件：前组合灯、发盖、前保及其他相关零部件需要表达的信息：前组合灯与周围件的间隙、平度；组合灯的固定点；组合灯与上隔栅的装配可行性；换灯的空间图示：CE-1GC-1NL-24.1.3 发盖-前围HOOD-COWL截面位置：Y基准平面需体现的零部件：发盖外板、前风挡、通风盖板、前围板及其他相关零部件需要表达的信息：前风挡玻璃倾角；前风挡与前围板上部的配合及密封；发盖运动过程中与通风盖板、前风挡的间隙；发动机总成和前围板之间的间距A；机盖与机舱刚性零部件的距离B。
参见总布置设计指南。
发盖打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求，具体校核方法见总布置设计指南。
图示：CE-1NL-1GC-14.1.4 前风挡-顶盖FRT WINDSCREEN-ROOF截面位置：Y基准平面需体现的零部件：顶盖、顶盖前横梁、前阅读灯、前风挡、前风挡密封条、顶棚及其他相关零部件需要表达的信息：前风挡与顶盖的搭接及密封；顶盖前横梁与顶盖的搭接；前阅读灯的布置（人机及照射范围）；顶棚的布置；内后视镜的布置（视野校核）图示：CE-1内后视镜装在前风挡上FC-1 内后视镜装在顶盖前横梁上（非天窗版）FC-1 内后视镜装在顶盖前横梁上（天窗版）NL-2内后视镜装在前风挡上4.1.5 顶盖-后风挡ROOF-RR WINDSCREEN截面位置：Y基准平面需体现的零部件：顶盖、顶盖后横梁、后风挡、顶棚及其他相关零部件需要表达的信息：后风挡与顶盖的搭接及密封；顶盖后横梁与顶盖的搭接；顶棚的布置；图示：CE-2GC-14.1.6 后风挡-行李箱盖RR WINDSCREEN-TAILGATE截面位置：Y基准平面需体现的零部件：行李箱盖、密封条、后风挡、后风挡下横梁及其他相关零部件需要表达的信息：后风挡玻璃倾角；后风挡与后风挡下横梁的搭接关系；行李箱盖与后风窗下横梁的密封；行李箱盖开启过程中与后风挡的间隙；高位制动灯的布置。
图示：CE-2 （行李舱门开启角度为108°，整体式铰链）GC-1 （行李舱门开启角度为83.6°，四连杆铰链）4.1.7 顶盖-后背门ROOF-TAILGATE截面位置：Y基准平面需体现的零部件：顶盖、顶盖后横梁、后背门、顶棚及其他相关零部件需要表达的信息：后背门与顶盖的静止间隙A；后背门与顶盖的运动间隙B；背门开启到最大角度时与顶盖间隙C；后背门与顶盖的密封；顶盖后横梁结构；顶棚的布置；高位制动灯的布置。
图示：CE-1（背门开启角度88°）NL-1（背门开启角度81.6°）LC-1（背门开启角度106°）4.1.8 后背门（行李箱盖）-后保TAILGATE-RR BUMPER截面位置：Y基准平面需体现的零部件：后背门（行李箱盖）、锁、后保、后围上横梁、后围板、其他相关零部件需要表达的信息：后背门（行李箱盖）关闭时，锁、锁扣的啮合状态；锁、锁扣的安装结构；后背（行李箱盖）门的密封；后背门（行李箱盖）打开自动跳起的手指间隙，见总布置设计指南；后备门打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求，具体校核方法见总布置设计指南。
图示：CE-1NL-1LC-14.1.9 发盖-前悬HOOD-SUSPENSION截面位置：截面过悬架中心线需体现的零部件：发盖、前悬、轮胎包络、其他相关零部件需要表达的信息：前悬架与发盖内板（前舱导水板）的最小间隙；前悬架与轮胎包络的最小间隙；前减震器的安装图示：LC-1CE-1 NL-14.1.10 A柱-前门上铰链A PILLAR-FRT DOOR HINGE UPPER截面位置：过铰链安装孔的中心，且垂直于Y基准平面需体现的零部件：前门、翼子板、铰链、A柱、密封条、其他相关零部件需要表达的信息：前门与翼子板的静止间隙A；A柱结构；B点、R点；A柱与前门的密封；翼子板的结构；前门与翼子板的运动间隙B；前门开启最大角度时与上铰链安装座的最小间隙图示：CE-1（两道密封，前门最大开启角度66°）NL-1（两道密封，前门最大开启角度67°）LC-1（一道密封，前门最大开启角度61°）4.1.11 A柱-前门下铰链A PILLAR-FRT DOOR HINGE LWR截面位置：过铰链安装孔的中心，且垂直于Y基准平面需体现的零部件：前门、翼子板、铰链、A柱、密封条、其他相关零部件需要表达的信息：前门与翼子板的静止间隙a；A柱结构；B点、R点；A柱与前门的密封；翼子板的结构；前门与翼子板的运动间隙b；前门开启最大角度时与上铰链安装座的最小间隙c 图示：CE-1GC-1NL-1LC-1 单道密封，密封条与车门内板配合4.1.12 前门-门槛FRT DOOR-SILL截面位置：过前门玻璃挡水条的中点并垂直于Y基准平面需体现的零部件：前门、侧围、地板、护板、密封条、其他相关零部件需要表达的信息：前门门槛结构；前门门槛与前门的配合及密封；B点、R点；前门门槛与底板的搭接；迎宾踏板、门护板、内外饰件的搭接关系；前门的密封；车门玻璃与门内板的距离图示：LC-1 （车门下端与侧围外板配合）CE-1 （车门下端与侧围外板配合）GC-1（车门下端与门槛装饰板配合）NL-1（车门下端与侧围装饰板配合）4.1.13 前门上部-A柱FRT DOOR-A PILLAR截面位置：过前门B-R-line上一点且垂直于Y基准平面需体现的零部件：前门上部、A柱、前风挡、密封条、其他相关零部件需要表达的信息：前门上部结构；前门上部与A柱的密封及配合；A柱结构；前风挡与A柱的搭接及密封；A柱护板、帘式气囊、风管的布置图示：CE-1（天窗版）NL-1（带帘式气囊）GC-1（天窗版）4.1.14 前门上部-顶盖FRT DOOR-ROOF截面位置：过前门B-R-line上部中点且垂直于Y基准平面需体现的零部件：前门上部、A柱、顶盖、顶饰条、顶棚、其他相关零部件需要表达的信息：前门上部结构；前门上部与A柱的密封及配合；A柱结构；顶盖与侧围的搭接；顶饰条与侧围、顶盖的装配关系；A柱护板、帘式气囊、风管、顶棚等的布置图示：CE-1NL-1（带帘式气囊）GC-1（带帘式气囊）4.1.15 B柱上部B PILLAR UPPER截面位置：过腰线和表面窗口线的中间点且垂直于Y基准平面需体现的零部件：前门、后门、B柱、护板、其他相关零部件需要表达的信息：前、后门的结构；前、后门与B柱的密封；前、后门的间隙、平度；B柱结构；B 点、R点；B柱护板图示：CE-1NL-1LC-14.1.16 B柱-后门上铰链B PILLAR-RR DOOR HINGE UPPER截面位置：过铰链安装孔的中心且垂直于Y基准平面需体现的零部件：前门、后门、B柱、铰链、护板、其他相关零部件需要表达的信息：前、后门的结构；前、后门与B柱的密封；前、后门的间隙；B柱结构；后门开启时与周围部件的运动间隙，开启到最大角度时与铰链的间隙；门护板、B柱护板等内饰件的关系图示：CE-1（两道密封，后门最大开启角度65°）GC-1（两道密封，后门最大开启角度67°）LC-1（单道密封，后门最大开启角度62°）4.1.17 B柱-前门锁B PILLAR-FRT DOOR LATCH截面位置：过啮合线垂直于Y基准平面需体现的零部件：前门、后门、B柱、护板、锁、其他相关零部件需要表达的信息：锁、锁扣的啮合状态；锁、锁扣的安装结构；密封；后门开启时与前门、B柱的最小间隙图示：CE-1LC-1GC-1NL-14.1.18 B柱-后门下铰链B PILLAR-RR DOOR HINGE UPPER截面位置：过铰链安装孔的中心且垂直于Y基准平面需体现的零部件：前门、后门、B柱、铰链、护板、其他相关零部件需要表达的信息：前、后门的结构；前、后门与B柱的密封；前、后门的间隙、平度；B柱结构；后门开启时与周围部件的运动间隙；门护板、B柱护板等内饰件的搭接关系布置图示：GC-1NL-1LC-1CE-14.1.19 后门-门槛RR DOOR-SILL截面位置：车身中段靠近车门最宽处且与Y基准面垂直需体现的零部件：后门、侧围、护板、地板、其他相关零部件需要表达的信息：后门门槛结构；后门门槛与后门的密封形式；B点、R点；后门门槛与底板的搭接；门装饰板、迎宾踏板、门护板等内外饰件的搭接关系；后门玻璃与门内板间隙图示：CE-1LC-1NL-1GC-14.1.20 后门锁-C柱RR DOOR LATCH-C PILLAR截面位置：过啮合线垂直于ZX平面需体现的零部件：后门、侧围、护板、锁、其他相关零部件需要表达的信息：（垂直于锁安装面并过啮合线做截面）锁、锁扣的啮合状态；锁、锁扣的安装结构；密封图示：NL-1CE-14.1.21 后门-C柱RR DOOR-C PILLAR截面位置：过C柱上部一点垂直于ZX平面需体现的零部件：后门、C柱、护板、其他相关零部件需要表达的信息：后门与C柱的密封；C柱结构；后背门与C柱的密封；气弹簧的布置图示：CE-1LC-1背门玻璃直接与侧围配合GC-1NL-14.1.22 后门上部-顶盖RR DOOR-ROOF截面位置：车身中段靠近车门最宽处且与Y基准面垂直需体现的零部件：后门、顶盖、顶饰条、顶棚、护板、其他相关零部件需要表达的信息：后门上部结构；后门上部与侧围的密封及配合；侧围结构；顶盖与侧围的搭接；顶饰条与侧围、顶盖的装配关系；护板、顶棚、风管等的布置图示：NL-1 CE-1NL-1LC-14.1.23 侧围-后组合灯SIDE BODY-RR COMBINATION LAMP截面位置：过后组合灯上一点且垂直与Z基准平面需体现的零部件：后组合灯、侧围、后背门、后保、其他相关零部件需要表达的信息：后组合灯安装方式；后组合灯与周围件的间隙、平度；换灯的空间图示：LC-1 CE-1NL-14.1.24 顶盖-后背门（行李箱盖）铰链ROOF-HINGE TAILGATE截面位置：过后背门（行李箱盖）铰链在车身上的安装点且垂直于Z基准平面需体现的零部件：后背门（行李箱盖）、铰链、后风挡、其他相关零部件需要表达的信息：后背门（行李箱盖）铰链的固定；后风挡与后风挡横梁搭接；背门与顶盖（行李箱盖与后风挡）的静止间隙、运动间隙；行李箱盖与后风窗下横梁的密封；图示：CE-1（最大开启角度88°）CE-2（扭簧式铰链，最大开启角度108°）LC-1（最大开启角度106°）GC-1（四连杆铰链，最大开启角度83.6°）4.1.25 发盖-发盖铰链HOOD-HINGE HOOD截面位置：过发盖左铰链在发盖上的安装点的连线切垂直于Z基准平面需体现的零部件：发盖、前风挡、铰链、通风盖板、其他相关零部件需要表达的信息：发盖铰链在发盖上的固定方式；发盖与前风挡（通风盖板）的静止间隙、运动间隙；图示：CE-1（发盖最大开启角度75°）LC-1（发盖最大开启角度81.5°）NL-1（发盖最大开启角度49°）GC-1（发盖最大开启角度49°）4.1.26 后侧窗-顶盖RR WINDOW-ROOF截面位置：过后侧窗中点且垂直于Y基准平面需体现的零部件：后侧窗、侧围后部、顶盖、其他相关零部件需要表达的信息：后侧窗玻璃与侧围的搭接；侧围结构；顶盖与侧围的搭接；顶饰条与侧围、顶盖的装配关系；风管、护板、顶棚、乘客扶手等的布置图示：PREVIAHL-14.1.27 中导轨-侧围MIDDLE GUIDE RAIL-SIDE BODY截面位置：过中导轨中点且垂直于Y基准平面需体现的零部件：后侧围、中导轨、其他相关零部件需要表达的信息：中导轨与侧围的配合；侧围结构；滑门打开时与侧围的间隙；护板及其他附件的布置图示：HL-1 PREVIA4.1.28 后侧窗-后背门RR WINDOW-TAILGATE截面位置：过OPEN-line上一点且垂直于Y基准平面需体现的零部件：后侧窗、D柱、后背门需要表达的信息：后侧窗与D柱的搭接；D柱结构（流水槽结构）；后背门与D柱的密封；气弹簧布置图示：HL-1PREVIA4.1.29 滑门前锁-B柱SLIDING DOOR LATCH-B PILLAR截面位置：过啮合线垂直于Y基准平面需体现的零部件：B柱、滑门前锁、滑门需要表达的信息：（垂直于锁安装面并过啮合线做截面）锁、锁扣的啮合状态；锁、锁扣的安装结构图示：HL-14.1.30 前轮罩-轮胎包络FRT_WHL_HOUSE-TIRE_VOLUME截面位置：过轮胎中心切垂直于Y基准平面需体现的零部件：前轮罩、护轮板、轮胎包络等需要表达的信息：翼子板与发盖的间隙；前轮罩的结构；轮罩护板与轮罩的配合；轮胎包络与轮罩、轮罩护板的间隙图示：。
