镀锌
- 格式：doc
- 大小：27.50 KB
- 文档页数：2
镀锌
镀锌是一个统称,包含着各种各样的镀锌方法
电镀锌
钢铁在空气、水或土壤中很容易生锈，甚至完全损坏。
每年因腐蚀造成的钢铁损失约占整个钢铁产量的1/10，另一方面，为使钢铁制品与零件表面具有某种特殊功能，同时赋予其表面装饰性的外观，所以，一般采用电镀锌的方式对其处理。
一、原理：
由于锌在干燥空气中不易变化，而在潮湿的空气中，表面能生成一种很致密的碱式碳酸锌薄膜,这种薄膜能有效保护内部不再受到腐蚀。
并且当某种原因，使镀层发生破坏而露出不太大的钢基时，锌与钢基体形成微电池，使钢基体成为阴极而受到保护。
二、性能特点：
1、锌镀层较厚，结晶细致、均匀且无孔隙，抗腐蚀性良好；
2、电镀所得锌层较纯，在酸、碱等雾气中腐蚀较慢，能有效保护钢基体；
3、锌镀层经铬酸钝化后形成白色、彩色、军绿色等，美观大方，具有一定的装饰性；(有人也称之为镀彩锌,或者白锌)
4、由于锌镀层具有良好的延展性，因此可进行冷冲、轧制、折弯等各种成型而不损坏镀层。
三、应用范围：
随着科学技术生产的发展，电镀工业所涉及的领域越来越广泛。
目前，电镀锌的应用已遍及国民经济的各个生产和研究部门。
例如，机器制造、电子、精密仪器、化工、轻工、交通,运输、兵器、航天、原子能等等，在国民经济中有重大意义。
热浸锌：
一、概述：
在各种保护钢基体的涂镀方法中，热浸锌是非常优良的一种。
它是在锌呈液体的状态下，经过了相当复杂的物理、化学作用之后，在钢铁上不仅镀上较厚的纯锌层，而且还生成一种锌一铁合金层。
这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层。
还具有电镀锌所无法相比拟的强耐蚀性。
因此这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。
二、原理：热镀锌层是锌在高温液态下，分三个步骤形成的：
1、铁基表面被锌液溶解形成锌—铁合金相层；
2、合金层中的锌离子进一步向基体扩散形成锌铁互溶层；
3、合金层表面包络着锌层。
三、性能特点：
（1）具有较厚的致密的纯锌层覆盖在钢铁表面上，它可以避免钢铁基体与任何的腐蚀溶液的接触，保护钢基体免受腐蚀。
在一般大气中，锌层表面形成一层很薄而密实的氧化锌层表面，它很难溶于水，故对钢基体起着一定保护作用。
如果氧化锌与大气中其它成分生成不溶性锌盐后，则防蚀作用更理想。
（2）具有铁—锌合金层，结合致密，在海洋性盐雾大气及工业性大气中表现特有抗腐蚀性；
（3）由于结合牢固，锌—铁互溶，具有很强的耐磨性；
（4）由于锌具有良好的延展性，其合金层与钢基附着牢固，因此热镀件可进行冷冲、轧制、拉丝、弯曲等各种成型而不损坏镀层；
（5）钢结构件热镀锌后，相当于一次退火处理，能有效改善钢基体的机械性能，消除钢件成型焊接时的应力，有利于对钢结构件进行车削加工。
（6）热镀锌后的件表面光亮美观。
（7）纯锌层是热镀锌中最富有塑性的一层镀锌层，其性质基本接近于纯锌，具有延展性，所以它富于挠性。
四、应用范围：
热镀锌的应用随着工农业的发展也相应扩大。
因此，热镀锌制品在工业（如化工设备、石油加工、海洋勘探、金属结构、电力输送、造船等），农业（如：喷灌、暧房）、建筑（如：水及煤气输送、电线套管、脚手架、房屋等）、桥梁、运输等方面，近几年已大量地被采用。
由于热镀锌制品具有外表美观、耐腐蚀性能好等特点，其应用范围越来越广泛。
冷镀锌
冷镀锌工艺用于保护金属防止腐蚀，为此利用了锌填料的涂料，在利用任何一种涂敷的方法将其涂在被保护表面，干燥之后形成锌填料涂层，在干燥涂层中具有含量的锌（达到95%）。
适合于修理工作（即在修理工作过程中，仅在被保护的钢表面损伤的地方，只要修理好表面就可以重新涂敷）。
冷镀锌工艺用于各种钢制品和构筑物的防腐。
(冷镀锌就是电镀锌，镀锌量很少，只有10－50g/m2，其本身的耐腐蚀性比热浸镀锌相差很多。
采用电镀锌的价格相对便宜一些。
实际上,冷镀锌的效果,顶多和涂防绣油相当,甚至不如!!结构受力关键部位,千万小心,特别是外露部位!
钢铁在冷却的条件下在表面镀锌，而热镀锌是钢管在热浸的条件下对表面镀锌，它的附着力很强，不容易脱落，热镀锌管虽然也出现锈蚀的现象，但在很长的周期可以满足技术、卫生要求
抗腐蚀要求不同，彩锌耐腐蚀性能比白锌耐腐蚀性能高，我们公司要求彩锌中性盐雾试验达到72h，白锌只要求48h，表面白色和黑色生产物不超过5%，而且彩锌电镀稳定，成本低，但外观不好，经常用于内藏件，白锌就相反。
镀白锌与彩锌都需因工件的外形或组合情况而定其腐蚀能力，镀白锌的工件如有焊接位，不封漆的情况下是很难达到盐雾测试24h的。
钝化剂不同，时间不同等都产生不同的颜色，蓝锌都可以出几种蓝色。
表面镀锌的不同是代表着产品表面的耐腐蚀能力的强和弱，一般镀白锌在盐雾试验箱内存放12个小时是不长锈的，镀彩锌（金黄色）一般能达到48小时，还有一种是绿锌（军绿色）能达到96小时

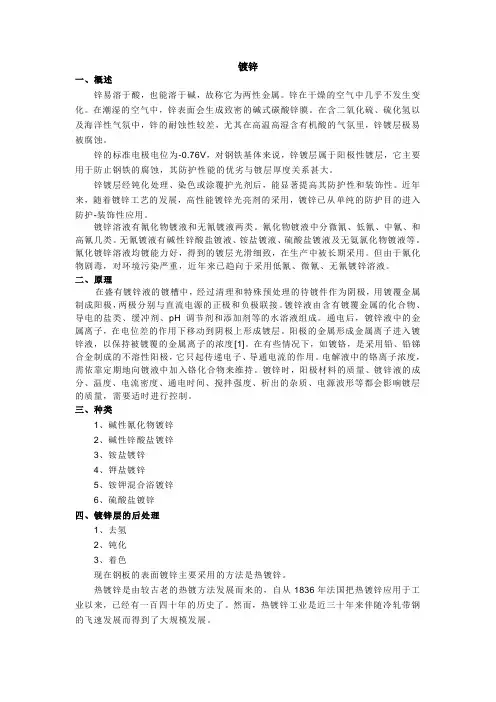

锌易溶于酸，也能溶于碱，故称它为两性金属。
锌在干燥的空气中几乎不发生变化。
在潮湿的空气中，锌表面会生成碱式碳酸锌膜。
在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。
锌的标准电极电位为-0.76V，对钢铁基体来说，锌镀层属于阳极性镀层，它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层厚度关系甚大。
锌镀层经钝化处理、染色或涂覆护光剂后，能显著提高其防护性和装饰性。
近年来，随着镀锌工艺的发展，高性能镀锌光亮剂的采用，镀锌已从单纯的防护目的进入防护-装饰性应用。
镀锌溶液有氰化物镀液和无氰镀液两类。
氰化物镀液中分微氰、低氰、中氰、和高氰几类。
无氰镀液有碱性锌酸盐镀液、铵盐镀液、硫酸盐镀液及无氨氯化物镀液等。
氰化镀锌溶液均镀能力好，得到的镀层光滑细致，在生产中被长期采用。
但由于氰化物剧毒，对环境污染严重，近年来已趋向于采用低氰、微氰、无氰镀锌溶液。
所谓的镀彩锌和镀白锌都是表面的一种处理,都是增强表面外观及抗腐蚀能力!
镀白，镀彩，镀兰白只是在镀锌的后处理使用三价铬或六价铬钝化，产生的不同外观情况。
镀彩锌和镀白锌除外观颜色不同外,抗腐蚀能力也不一样,通常彩锌的抗腐蚀能力比白锌要强!
价格一般情况下颜色越淡价格越低，三价铬的会更高一点。
镀彩锌有好几种颜色，青彩，红彩，黄彩。
若不特别说明，稍有色差也算正常。
最好要求客户给定样品给电镀厂做版，也可要求电镀厂同一色彩电镀。
电镀彩锌的中国要求：72小时中型盐雾试验，不允许出现红锈
48小时不出现白锈。
