偏光板的原理偏光板的原理就是让玻璃呈现出透明状态,而实现此功能的基本材料是由厚度约在0。
1— 5毫米范围内的无数微小平行六角形镜片组成的透镜阵列。
单晶体之间互为90度或更接近的晶面是一个二轴晶体结构(共轴晶系)。
这种结构常用于制造偏光太阳眼镜,尤其是在黄色光和紫外线方面。
偏光镜片分为两大类:圆偏光镜片、椭圆偏光镜片。
圆偏光镜片是一种球面镜片,它能使经过的光线垂直于主光轴(通常是光轴)入射。
椭圆偏光镜片也称非球面镜片,表面呈椭圆形,通常只能使光线平行于主光轴入射,但它可以使部分光线沿光轴方向入射,故又称平衡片。
它主要用于过滤光线,产生具有不同偏振化方向的分光偏光,也用于增加水中的散射光。
当来自物体方向的光线遇到这个结构时,偏振方向被反射。
偏光板对太阳光具有极好的透射能力,一般情况下不需要镀膜。
当从非金属的抛光砖或抛光花岗岩切割或研磨后放在塑料镜片上时,它会将不可见的光转换成可见的光。
在一些特殊场合,像医院的室内隔离区,由于各种液体或液体分离器的影响,必须使用颜色较暗的镜片来减少透射光的干扰,从而保证视觉。
在自然环境中,一般不需要穿过人体的眼睛来看东西。
在某些场合下,例如游泳池,水下观察员或潜水员,则需要偏光镜片。
与渐变色镜片相比,它们不会产生任何重影。
最新款式的偏光太阳镜提供防强光功能,即使你在最强烈的阳光下活动,例如海边游泳,也能确保没有眩光、反射光或其他会造成刺眼的眩光。
如果该玻璃有二轴晶结构,那么它将呈现半球状。
如果是非常罕见的有一个方向的结构(双折射性质),它会表现出来。
二轴晶体的折射率介于90度和270度之间。
这个折射率可以在照片中观察到,并且由双折射率的正负决定。
在许多过滤器中,其折射率取决于相对的偏振化方向(水平或垂直)以及通过它的波长。
当光线经过二轴晶体时,它会被偏振化。
我们都知道,水晶的偏振状态是固定的,因为在结构的每一个层中都有90度晶面。
如果这种晶面是二维结构,就称为偏光二维体。
背光板与偏光板的种类材料与结构背光板的种类材料与结构背光板是一种用于显示器、液晶电视和车载显示器等设备中的关键组件。
它的主要作用是通过背光照明,使显示图像能够在黑暗环境下清晰可见。
背光板主要由下述种类材料和结构组成。
1. 冷阴极荧光灯(CCFL)CCFL背光板是较早采用的背光板技术。
它通常由玻璃管、荧光粉、铝电极和汞气组成。
CCFL背光板的结构简单,价格相对较低。
然而,由于CCFL背光板存在寿命短、发热量大和环保等问题,逐渐被新型背光技术所替代。
2. LED背光LED背光板是目前主流的背光解决方案之一,也是替代CCFL背光板的主要选择。
LED背光板使用发光二极管(LED)作为发光源,具有节能、寿命长、反应速度快等优点。
根据LED的安装位置和数量,可以分为直下式、边缘型和全阵列型三种。
•直下式LED背光板将LED安装在显示屏的底部,通过导光板辐射光源,可实现较为均匀的照明效果;•边缘型LED背光板将LED安装在显示屏的边缘,通过导光板或波导导光,可实现较薄的屏幕尺寸;•全阵列型LED背光板将LED均匀排列在整个屏幕背后,可实现最大的亮度和均匀性。
偏光板的种类材料与结构偏光板是显示器中的另一个重要组成部分,主要用于控制光线传播的方向和强度。
根据使用目的和材料特性,偏光板可分为以下几种类型。
1. 偏光膜(Polarizing Film)偏光膜是最常用的偏光板类型,广泛应用于液晶显示器中。
它由由聚碳酸酯透明基片和染色聚碳酸酯制成,通过一种特殊的生产工艺将分子定向排列形成具有偏振特性的结构。
2. 偏光玻璃(Polarizing Glass)偏光玻璃是另一种常见的偏光板材料,它采用了普通玻璃与聚酯薄膜复合而成。
偏光玻璃通常具有较高的透光率和偏振效果,适用于高要求的显示器和摄影设备等。
3. 波片(Wave Plate)波片,也被称为相位延迟板,是一种特殊的偏光材料,能将输入的线偏振光分解成两个不同偏振方向的光束,实现相位调制。
偏光板结构及作用原理最近在研究偏光板结构及作用原理,发现了一些有趣的东西,今天就来跟大家聊聊。
你们有没有这样的经历,戴着太阳镜看东西的时候,有些刺眼的光线就消失了,风景看起来更加清晰舒服。
其实呀,这就和偏光板的原理有点关系呢。
偏光板呢,简单来说就像是一个筛子。
那这个筛子是怎么来筛光的呢?这得从光的性质说起。
我们都知道光是一种波,自然光其实是向各个方向振动的波混合在一起的,就像一群人朝着乱七八糟各个方向跑一样。
偏光板呢,它有特殊的结构,里面的分子就像是一排小栅栏。
当自然光遇到偏光板的时候,只有和这些小栅栏方向一致的光振动成分才能通过,其他方向的就被拦住了。
这就像在一群朝着乱七八糟方向跑的人中,只有朝着特定方向跑的人才能通过一道狭窄的通道。
这就是偏光板能让光线“排队”,只允许特定偏振方向的光通过的原理。
说到这里,你可能会问,这有啥实际用处呢?那可多了去了。
像3D 电影,就是利用偏光板来做到的。
3D电影的左右眼画面就是利用偏光板的特性,让左眼只能看到左画面,右眼只能看到右画面,我们的大脑再把这两个画面一组合,就有了3D的效果。
我一开始理解这个原理的时候也想了好久。
就拿偏光板在液晶显示屏中的应用来说吧。
偏光板在液晶显示器里面就像是一个“调光开关助手”。
液晶显示器里面的液晶分子会根据电场改变排列方式,但是如果没有偏光板只靠液晶分子的话,我们是看不到图像变化的。
偏光板在这个时候就出手了,它只允许某一个偏振方向的光通过液晶层,当液晶分子改变排列时,通过的光量就变了,这样屏幕就能显示出不同图像了。
在实际使用偏光板的时候也有些要注意的地方。
比如说偏光板的角度,如果偏光板安装的角度不好,那它就不能很好地起到作用了。
就像我们如果把小栅栏弄歪了,那本来该拦住的方向就可能又让光给跑过去了。
我觉得偏光板的原理充满了科学的神奇感。
有时候我也在困惑,随着技术的发展,能不能让偏光板对光的选择更加精细呢?这是个很值得思考的问题啊。
報告者:蔡元集頁碼:1/2 頁 偏光板之材料特性偏光板之於LCD 產品所扮演的角色十分重要,在倉入檢查時也常發現偏光板異常的不良現象,因此對偏光板的材料特性進一步的學習。
1.特性:光線中含有幾種不同振動方向的成分,所謂的偏光板就是具有在與光行進方向垂直時,只讓某特定振動方向之光透過,其他振動方向均被吸收的功能。
我們通常用K1、K2這兩個參數來描述一偏光板是否良好,K1、K2的定義如下:K1為偏光板與入射直線偏光的偏光軸同向時的光透過率,而K2則是偏光板與入射直線偏光的偏光軸成垂直時的光透過率。
一般而言,品質好的偏光板其K1值趨近於1,而K2值則接近0。
2.組成:一般市售之膜狀偏光板,是在醋酸纖維素等保護膜間夾著一層被稱為H 膜的偏光膜。
H 膜是由E.H. Land 於1938年發明,在美國專利2237567及2454515等製造法中均有詳細之介紹。
較具代表性的製造法為,將PV A 的薄膜加熱並延伸之,再讓它與含有大量溴元素,被稱為H 墨水的溶液接觸,當PVA 吸收了H 墨水中的溴元素,就具有偏光的特性了。
在製造偏光板時,其化學及物理等諸條件都必須小心控制,尤其當面積較大時,要製造出滿足所有條件的偏光板更是困難,這也是偏光板原材來源不易開發的主因。
H 膜除了PVA 及溴元素外也有其他的組合,例如聚乙烯醇縮丁醛及溴元素。
另外,也可以使用含溴元素以外的H 墨水。
而在保護膜的改良嘗試上,市面上已有使用壓克力樹脂模來改善耐濕性及透明性之產品。
另外也可以買到在醋酸纖維素等保護膜中含有紫外線吸收劑的產品。
一般偏光板其一側為保護膜,另一邊則塗有粘著劑,還有隔離膜貼在上面,剝掉這層隔離膜後,即可保護膜 (醋酸纖維素)保護膜 (醋酸纖維素) 偏光膜報告者:蔡元集頁碼:2/2 頁將偏光板直接貼在液晶顯示器面板上。
3.保存:偏光板不耐高溫、高濕,在高溫、高濕的環境下偏光板的壽命急速下降。
根據偏光板製造商日東的規格,保存條件為:溫度:25±3℃濕度:65±5% RH4.參考書目:”液晶顯示技術基礎原理與應用” 林鎮源主編。
偏光片(偏光板)知识发表时间:2012-7-10 浏览:2258标签:偏光片偏光板所属专题:模切材料专题偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光,使与电场呈垂直方向的光线通过,让LCD面板能正常显示影像。
偏光片的主要作用就是使通过偏光片的自然光变成偏振光。
偏光片是一种产生和检测偏振光的片状光学功能材料。
偏光片是一种影响LCD液晶屏显示效果的关键组件。
偏光板是使不具偏极性的自然光,产生偏极化,转变成偏极光,加上液晶分子扭转特性,达到控制光线的通过与否,从而提高透光率和视角范围,形成防眩等功能,是面板上游原材料领域十分重要的一类产品,而且约占lcd tv原材料成本的10%。
偏光片按功能分类:透射式偏光片反射式偏光片半透过半反射式偏光片补偿型偏光片偏光片按染色方法分类:碘系偏光片:容易获得高透过率、高偏振度的光学特性,但耐高温高湿的能力较差。
染料系偏光片:不容易获得高透过率、高偏振度的光学特性,但耐高温高湿的能力较好偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜,再在两面复合上TAV保护膜组成。
为了方便使用和得到不同的光学效果,偏光片供应商应液晶显示器制造商要求,又在两面涂覆上压敏胶,再覆上离型膜,这种偏光片是我们最常见到的TN普通全透射偏光片。
如果去掉一层离型膜,再复合一层反射膜,就是最普通的反射偏光片。
使用的压敏胶为耐高温防潮压敏胶,并对PVA进行特殊浸胶处理(染料系列产品),所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份,则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜,则可制成STN用偏光片;在透射原片上再复合上光线转向膜,则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶、PVA膜或TAC膜着色,即为彩色偏光片。
实际上随着新型的液晶显示器产品不断开发出来,偏光片的类型也愈来愈多。
1、偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品,具有以下一些独特的特性:光线选择性:选择通过偏振方向与延伸方向一致的光线通过;温度、湿度敏感性:吸潮或加温后,被拉伸的成线性的分子链将会自动还原回团状的分子链,失去光线选择性。

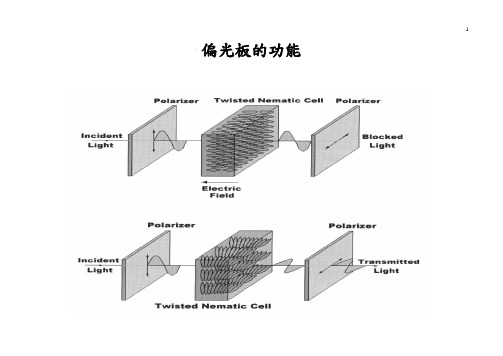

偏光板的功能
非偏極光的表示方示

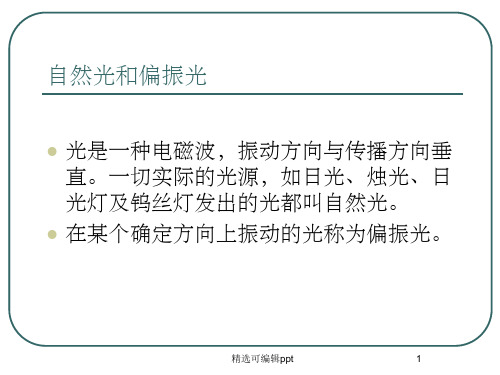

●光是電磁波,其中電場(E)、磁場(B)及光行進方向三者為相互垂直的關係
(1),如只考慮電場(E)及光行進方向二個參數,則(1)可簡化為(2)
(1)
(2)
非偏極光的電場(E)在XY平面上之所有方向均等的振動,如非偏極光朝向觀察者而來,其電場(E) 振動方向可由(3)表示
(3)
偏極光的表示方示
部份偏極光---電場(E)在XY平面上之所有方向不均等的振動
●線性偏光光---電場(E)在XY平面上之單一方向振動
線性偏極光(Linearly Polarized Light)
x,y的振幅(Amplitude)大小可以不同,但必須要有相同的位相差(Phase)
圓型(右旋)偏極光(Right C ircularly Polarized Light)
x,y的振幅(Amplitude)大小必須相同但必須要有90°的位相差(Out of Phase)
圓型(左旋)偏極光(Left C ircularly Polarized Light)
x,y的振幅(Amplitude)大小必須相同但必須要有90°的位相差(Out of Phase) 右旋圓偏極光+左圓偏極光=線性偏極光
線線性偏極光+位相差=(橢)圓偏極光
橢圓偏極光(Elliptically Polarized Light)
線性及圓形偏極光為橢圓偏極光的一個特例
偏極光的3D表示方示
線性偏光-45︒線性偏光+ 45︒線性偏光平行線性偏光垂直
圓形偏光右旋圓形偏光左旋橢圓偏光右旋橢圓偏光左旋。
偏光板的原理偏光板是一种有机玻璃,与无色水晶类似,但它却不像水晶那样脆弱易碎。
偏光板以前被称为有色或透明有机玻璃,用来制造电影镜头,随着科学技术的进步,偏光板的种类也越来越多。
下面就介绍一下偏光板的原理和用途。
偏光板是利用颜料的双折射原理,把普通玻璃、石英玻璃等成平面偏振光状态。
偏光板用途:汽车前后风挡玻璃,可用于驾驶人员视野扩展,增加行车安全。
前挡风玻璃上贴上偏光膜,当阳光照在偏光膜上时,就会出现干涉条纹。
由于光线干涉,使观察者眼睛好象看到物体是立体的,能够大大增加司机的可视范围,保证行车安全。
偏光膜的另外一个功能是可以阻挡紫外线,偏光膜是用特殊的聚酯膜材料做的,在太阳光下曝晒不会产生任何折射和吸收。
偏光膜贴在窗户上可以减少紫外线对室内物品的损害,防止褪色。
过去因为用有色的玻璃做汽车玻璃,所以从外面看到里面黑乎乎的,这样给司机开车带来了不便。
如果用偏光膜改装汽车玻璃,就能解决这个问题。
使用偏光膜后,外面可以清楚地看到里面,里面也能清楚地看到外面,外面里面再也没有颜色上的差别。
因此,给人们的出行带来方便,有效地提高了安全系数。
偏光膜的厚度也不一样,薄的在1mm 左右,厚的也不过5mm。
偏光膜的正式名称叫作“防眩光膜”,因为它只允许眼睛平行于膜的表面看东西,而不能将膜表面当成镜子反射其它东西。
汽车防眩光膜是由特殊的聚酯膜做成的,并且上面还涂有感光剂,白天时能把汽车玻璃变成“镜子”,晚上则变得透明,从而使后面来车司机的目光不容易发生错觉,有效地提高了行车安全。
另外,偏光膜还有防静电的作用。
偏光板具有非常多的性质,有光线穿过偏光板时,不发生反射,并且只有一个方向有光线通过。
使得偏光板比一般玻璃能更有效阻隔紫外线,保护室内家具、窗帘、地毯等免受紫外线破坏,避免褪色,让家居更为干净。
偏光板能有效阻隔99%以上紫外线,所以在晴朗的白天,打开窗帘让阳光直射进来,房间温度马上会上升;而一旦傍晚天暗下来,室内又会凉爽宜人,一举两得。
