电力电缆接头故障在线监测与预警系统整体项目解决方案

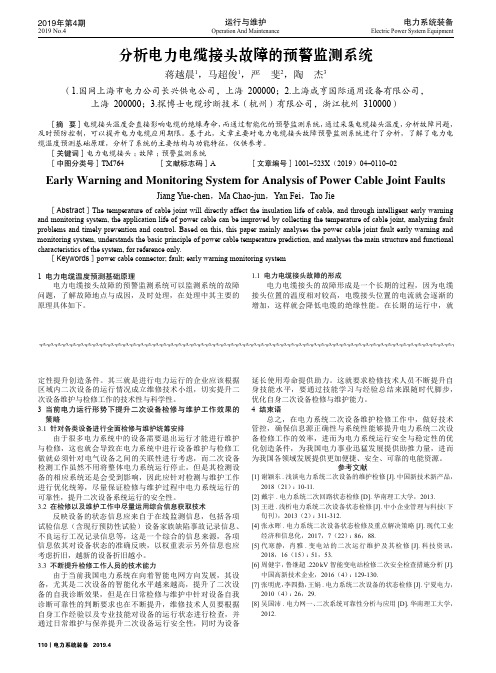

运行与维护110丨电力系统装备 2019.4Operation And Maintenance2019年第4期2019 No.4电力系统装备Electric Power System Equipment1 电力电缆温度预测基础原理电力电缆接头故障的预警监测系统可以监测系统的故障问题，了解故障地点与成因，及时处理，在处理中其主要的原理具体如下。

1.1 电力电缆接头故障的形成电力电缆接头的故障形成是一个长期的过程，因为电缆接头位置的温度相对较高，电缆接头位置的电流就会逐渐的增加，这样就会降低电缆的绝缘性能。

在长期的运行中，就［摘 要］电缆接头温度会直接影响电缆的绝缘寿命，而通过智能化的预警监测系统，通过采集电缆接头温度，分析故障问题，及时预防控制，可以提升电力电缆应用期限。

基于此，文章主要对电力电缆接头故障预警监测系统进行了分析，了解了电力电缆温度预测基础原理，分析了系统的主要结构与功能特征，仅供参考。

［关键词］电力电缆接头；故障；预警监测系统［中图分类号］TM764 ［文献标志码］A ［文章编号］1001–523X （2019）04–0110–02Early Warning and Monitoring System for Analysis of Power Cable Joint FaultsJiang Yue-chen ，Ma Chao-jun ，Yan Fei ，Tao Jie［Abstract ］The temperature of cable joint will directly affect the insulation life of cable, and through intelligent early warning and monitoring system, the application life of power cable can be improved by collecting the temperature of cable joint, analyzing fault problems and timely prevention and control. Based on this, this paper mainly analyses the power cable joint fault early warning and monitoring system, understands the basic principle of power cable temperature prediction, and analyses the main structure and functional characteristics of the system, for reference only.［Keywords ］power cable connector; fault; early warning monitoring system 分析电力电缆接头故障的预警监测系统蒋越晨1，马超俊1，严 斐2，陶 杰3（1.国网上海市电力公司长兴供电公司，上海 200000；2.上海咸亨国际通用设备有限公司，上海 200000；3.探博士电缆诊断技术（杭州）有限公司，浙江杭州 310000）定性提升创造条件。

电缆过热故障在线监测及火灾早期预警系统简要介绍SCAN-2000电缆故障在线监测及早期预警系统，是针对发电厂和变电站的高压电缆、电缆端头,中间头因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生,本系统的主要功能如下：∙通过对电缆及电缆接头的连续温度监测, 通过专有的分析软件能够提前确定电缆的早期故障，实现电缆故障的早期预测，防患于未然。

∙当电缆发生故障时，提供报警并准确确定故障点位置，指导检修工作。

∙具有CRT显示器，直观显示电缆接头,电缆桥架分布、电缆走向、实时连续的温度监测。

∙具有MIS网络接口，可与厂内的管理网络相连，实现信息的共享和进一步的数据处理功能。

系统简介：SCAN-2000是一种高可靠性的分布式电缆安全监测系统，通过监测电缆及电缆接头的温度预测电缆可能发生的故障，极大限度地防止了电缆事故的发生，系统特点如下：1、监视工作站通过CRT屏幕显示整个厂区电缆分布图显示测点部位和实时温度值，并能显示开关柜,桥架上电缆名称及分布情况。

当电缆发生过热故障时，屏幕上能显示发生故障的部位，由于系统能指示出故障发生的准确部位，因此能有效指导检修工作。

2、智能温度传感器该传感器能将温度值直接转换成数字信号，其量程：-55～+125℃，精度达到0.5℃、ESD>±10000VDC,分辩率高达±0.01℃。

由于采用数字技术使传感器测量精度高、情况稳定、长期运行无需调校，传感器具有在线自检功能，全密封绝缘防水防尘，保证了整个系统的高可靠性。

3、采用网络化现场总线，简便系统安装和维护SCAN-2000采用完全的数字化现场总线网络结构,节省大量布线费用,且系统维护简便，模块总线采用4芯双绞双屏蔽电缆，温度及烟感探头总线采用AMP五类双绞线。

4、高性能电气隔离，安全运行的可靠保证SCAN-2000系统的数据总线已被设计为相互隔离，系统集线器具有2级3.5KV的电气隔离，总隔离电压高达7KV。

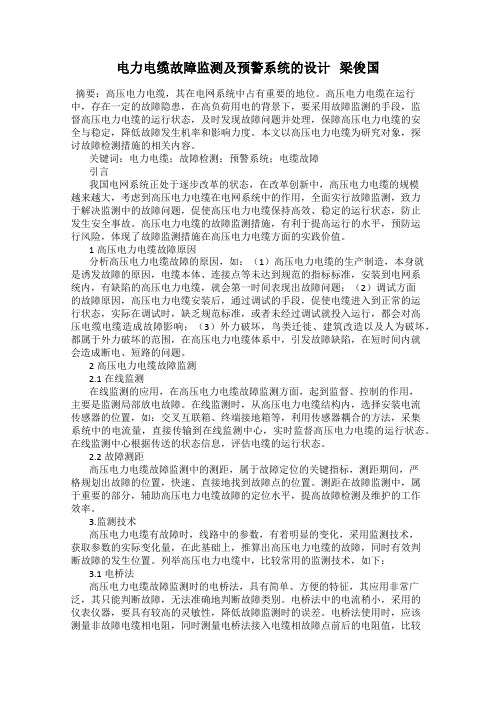

电力电缆故障监测及预警系统的设计梁俊国摘要：高压电力电缆，其在电网系统中占有重要的地位。

高压电力电缆在运行中，存在一定的故障隐患，在高负荷用电的背景下，要采用故障监测的手段，监督高压电力电缆的运行状态，及时发现故障问题并处理，保障高压电力电缆的安全与稳定，降低故障发生机率和影响力度。

本文以高压电力电缆为研究对象，探讨故障检测措施的相关内容。

关键词：电力电缆；故障检测；预警系统；电缆故障引言我国电网系统正处于逐步改革的状态，在改革创新中，高压电力电缆的规模越来越大，考虑到高压电力电缆在电网系统中的作用，全面实行故障监测，致力于解决监测中的故障问题，促使高压电力电缆保持高效、稳定的运行状态，防止发生安全事故。

高压电力电缆的故障监测措施，有利于提高运行的水平，预防运行风险，体现了故障监测措施在高压电力电缆方面的实践价值。

1高压电力电缆故障原因分析高压电力电缆故障的原因，如：（1）高压电力电缆的生产制造，本身就是诱发故障的原因，电缆本体、连接点等未达到规范的指标标准，安装到电网系统内，有缺陷的高压电力电缆，就会第一时间表现出故障问题；（2）调试方面的故障原因，高压电力电缆安装后，通过调试的手段，促使电缆进入到正常的运行状态，实际在调试时，缺乏规范标准，或者未经过调试就投入运行，都会对高压电缆电缆造成故障影响；（3）外力破坏，鸟类迁徙、建筑改造以及人为破坏，都属于外力破坏的范围，在高压电力电缆体系中，引发故障缺陷，在短时间内就会造成断电、短路的问题。

2高压电力电缆故障监测2.1在线监测在线监测的应用，在高压电力电缆故障监测方面，起到监督、控制的作用，主要是监测局部放电故障。

在线监测时，从高压电力电缆结构内，选择安装电流传感器的位置，如：交叉互联箱、终端接地箱等，利用传感器耦合的方法，采集系统中的电流量，直接传输到在线监测中心，实时监督高压电力电缆的运行状态。

在线监测中心根据传送的状态信息，评估电缆的运行状态。

电力电缆故障检测及预警系统的设计摘要：电缆接头温度严重影响电缆的绝缘寿命，传统的电力电缆监控系统通过采集电缆接头温度，当监测到电缆接头温度大于阈值时再进行处理，此时可能已经发生电缆故障。

重点研究如何实现电缆故障预判，通过合适的算法提前判断电缆接头存在故障的可能性。

因此提出利用灰色ＧＭ（１，１）模型建立电缆接头温度预测模型，实时预测电缆接头在下个周期内的温度，将该模型的预测值与阈值进行比较，当预测值大于阈值时，电缆便存在发生故障的趋势，系统发出告警信号。

关键词：电力电缆；接头温度；灰色ＧＭ（１，１）模型；预判电缆故障引言电力电缆在城市输配电系统中起着连接枢纽的作用，随着电力系统的发展，电缆的数量也越来越多。

由于电力电缆工作运行时间较长，且其工作的环境较恶劣，同时由于其他破坏性因素，容易对电力电缆造成严重的破坏，严重时会导致用户停电，给社会生产、生活带来巨大的损失。

因此为了保证电力电缆的正常运行，维持电网的安全和稳定，研究准确可靠的电力电缆故障监测和预警系统意义十分重大。

目前研究的电力电缆在线监测系统取得了良好的工程效果，但类似系统均是在电缆发生故障后进行处理，此时故障已经发生。

本文设计的基于灰色GM（1，1）模型的电力电缆故障监测及预警系统，重点利用电缆接头温度预测模型对电缆运行状态进行监控，同时为了保证电缆运行环境的安全，设计了系统辅助监控功能，对电缆运行环境中的水位、可燃气体浓度、是否井道有非法闯入等行为进行监控，以达到对电缆进行全面监控的目的，提高了系统运行的安全性。

1 电力电缆温度预测原理根据工程实践发现，电力电缆接头出现故障是一个长期积累的过程，由于电缆接头处温度的持续升高，以及电缆接头处电流逐渐增加，会导致电缆的绝缘性能大幅下降，长时间运行后，电缆接头便会出现故障。

温度检测是电缆在线监测的一项重要手段，电缆的老化或者负荷的增加都会一定程度上通过芯线导体的温度反映出来，电力电缆导体以及附件损耗的增大或者接头处的局部电流的增大，都会导致电缆导体温度上升。

电缆综合在线监测处理方案1. 引言本文档旨在提供一份电缆综合在线监测处理方案，以确保电缆系统的稳定运行和故障预警。

通过监测电缆的各项指标，我们可以及时发现潜在问题并采取相应的处理措施，保障电缆系统的可靠性和安全性。

2. 监测指标为了全面了解电缆系统的运行状况，我们将监测以下指标：1. 温度：通过温度传感器实时监测电缆的温度变化，避免因过高温度引发的故障。

2. 电流：电缆的电流变化可以反映电缆的负载情况，及时发现过载或异常情况。

3. 局部放电：局部放电是电缆故障的常见前兆，我们将采用局部放电检测技术，对电缆进行在线监测。

4. 介质损耗：通过监测电缆的介质损耗情况，预防绝缘失效和泄漏电流的产生。

5. 同轴接地电阻：检测同轴接地电阻的变化，预警接地问题可能造成的电缆故障。

3. 监测系统我们将建立一套完善的电缆综合在线监测系统，包括以下组成部分：1. 传感器：采用高精度的温度传感器、电流传感器和局部放电传感器等，实现对电缆各项指标的监测。

2. 数据采集：通过数据采集设备，实时收集传感器采集到的数据，并进行处理和分析。

3. 数据传输：采用可靠的通信网络，将监测得到的数据传输到监测中心。

4. 监测中心：建立一个专门的监测中心，对传输过来的数据进行实时监测和分析，并作出预警和处理措施。

4. 处理方案当监测系统检测到电缆存在异常情况时，我们将采取以下处理方案：1. 温度异常：及时调整电缆的负载，降低电缆的温度；如有需要，进行紧急维修或更换电缆。

2. 电流过载：降低电缆的负载，减少电流的用量；检查电缆连接是否正常，如有问题及时修复。

3. 局部放电：对出现局部放电的电缆进行维修或更换，避免故障的发生。

4. 介质损耗：对介质损耗较高的电缆进行检测和维修，避免绝缘失效和泄漏电流的产生。

5. 同轴接地电阻异常：及时检查同轴接地电阻的连接情况，修复或更换有问题的部件。

5. 结论通过建立电缆综合在线监测处理方案，我们可以及时发现电缆故障的迹象，并采取相应的处理措施，确保电缆系统的稳定运行和安全性。

第30卷 第12期2023年12月仪器仪表用户INSTRUMENTATIONVol.302023 No.12电缆故障在线监测及定位系统方案及应用林 阳，王 耀，李续照，潘仁秋（南京南瑞继保电气有限公司，南京 211102）摘 要：提出了一套以具有电缆局放预警、环流预警、故障选线、故障测距“四合一”功能的故障在线监测定位装置为核心，适用于地下及配网电缆的故障在线监测及定位系统及其应用方案。

系统由监测信号传感器（含行波/局放/环流传感器）、信号采集及监测定位装置、监测主站和通讯网络4部分构成。

根据城市配电网、地下电缆、工矿企业电缆网络等不同应用场景的需求，提出了相应的系统配置原则和方案，并提供了现场应用的案例。

关键词：在线预警；局部放电；行波选线中图分类号：TM75 文献标志码：AScheme and Application of On-Line Monitoring andLocating System for Cable FaultLin Yang ，Wang Yao ，Li Xuzhao ，Pan Renqiu （NR Electric Co., Ltd., Nanjing,211102,China ）Abstract：This article proposes a set of on-line monitoring and locating system for cable fault for underground and distribution network cables and its application scheme, which can achieve the functions of partial discharge monitoring and early warning, sheath circulation monitoring and early warning, traveling wave fault line selection, and traveling wave fault location. The system consists of four parts: monitoring signal sensors (including traveling wave/partial discharge/sheath circulating current sensors), signal acquisition and locating devices, master station, and communication network. This article proposes configuration principles and application solutions for different application scenarios, such as urban distribution networks, underground cables, industrial and mining enterprises. This article proposes an application case of the on-line monitoring and positioning system. Key words：on-line monitoring ；partial discharge （PD ）；traveling wave fault line selection收稿日期：2023-07-31作者简介：林阳（1981-），男，辽宁营口人，本科，工程师，研究方向：能源管控系统、电缆隧道监控系统。

探讨110kV及以上电力电缆故障在线监测与定位系统方案110kV及以上电力电缆是电力系统中重要的输电装置，其运行状态直接影响着电网的安全稳定运行。

由于环境条件、设备老化、施工质量等因素的影响，电力电缆存在着一定的故障风险。

故障的发生不仅会导致停电，还会带来安全隐患和经济损失。

对110kV及以上电力电缆故障进行在线监测与定位，成为了电力系统运维的重要任务之一。

目前，电力电缆的故障在线监测与定位系统方案主要采用了传感器技术、数据采集技术、通信技术和数据处理技术等手段，以实现对电力电缆运行状态的实时监测和故障的快速定位。

本文将从这些方面进行探讨，提出110kV及以上电力电缆故障在线监测与定位系统方案。

一、传感器技术传感器是实现电力电缆在线监测的关键设备，通过传感器可以实时获取电力电缆的温度、电流、介电常数、局部放电等数据。

针对110kV及以上电力电缆的特点，传感器技术需要具备以下特点：1. 高精度：由于110kV及以上电力电缆故障的风险较高，传感器的测量精度需要达到较高的要求，以确保监测数据的准确性。

2. 高可靠性：传感器在高压、高温、恶劣环境下工作，需要具备较强的抗干扰能力和稳定性。

3. 长寿命：传感器需要具备较长的使用寿命，减少更换和维护成本。

基于以上要求，目前通常采用光纤传感、电容式传感等技术，以实现110kV及以上电力电缆的在线监测。

二、数据采集技术数据采集技术是将传感器采集到的数据传输至监测设备的关键环节。

110kV及以上电力电缆故障在线监测需要实现远程数据采集，以确保数据的实时性和完整性。

数据采集技术需要具备以下特点：1. 高速率：110kV及以上电力电缆的故障监测需要实时数据，数据采集技术需要具备较高的数据传输速率。

2. 远距离传输：110kV及以上的电力电缆分布广泛，数据采集技术需要能够实现对分布在不同地点的传感器数据的远程采集。

3. 数据完整性：数据采集技术需要能够确保传感器采集到的数据在传输过程中不丢失或损坏。

高压电缆接头故障预警装置系统方案设计发布时间：2022-05-07T04:58:33.179Z 来源：《中国电业与能源》2022年1月2期作者：李文征罗杨瑞王宇晨[导读] 文通过对项目的研究，解决目前应用较为广泛的光纤测温主要对高压电缆中间接头外表面温度进行监测，李文征罗杨瑞王宇晨(国网河南省电力公司南阳供电公司，河南南阳 453000)摘要：本文通过对项目的研究，解决目前应用较为广泛的光纤测温主要对高压电缆中间接头外表面温度进行监测，不能准确反应接头绝缘和导体温度变化。

传统高频局放检测方法，也存在着易受空间噪声信号干扰、检测灵敏度低等问题。

关键词：预警；内置测温；局放检测引言高压电缆运行事故绝大多数是由于局放和电缆接头导体运行温度过高造成的。

电缆温度与局部放电的信息监测是电网运行监控不可或缺的重要内容。

为提高电力电缆运行状态监测关键技术水平，展开对高压电缆中间接头内置式测温和局放检测技术的研究，为动态载流量控制提供决策数据，评估电缆剩余寿命、对电力电缆线路进行科学化管理，可最大限度地利用现有电缆，提高工程投资的经济性，同时减少过负荷危险，保障线路的安全可靠运行，减少电力系统事故导致的突然停电将对消费者带来直接的、间接的损失。

1现状对于电缆运行状态及寿命（温度与局放）预测研究，国外20世纪60年代就开始了关于XLPE电缆绝缘弱点检出和老化检测技术的研究。

而国内在该方面尤其是高压电缆XLPE绝缘品质的研究，开展较晚，起步于上世纪80年代，目前未能取得突破性技术的进展。

局部放电是电缆接头绝缘状态劣化的重要表征，同时也是导致绝缘进一步劣化的原因。

电缆接头发生局部放电时，除了会发生电荷的转移和电能的损耗，还会出现物理、化学相关效应，如产生光、热、超声波、电磁辐射以及化学反应等，这些伴随现象为局部放电的检测提供了依据。

目前电缆接头局部放电的检测方法主要分两大类型：一种是电测法，主要采用两类传感器，一是以罗氏线圈测量原理为基础，主要包括电磁耦合法、电感耦合法、方向耦合法等；二是以电容耦合原理为基础，主要包括脉冲电流法、差分法、电容耦合法。
