基础物理实验菲涅尔双棱镜

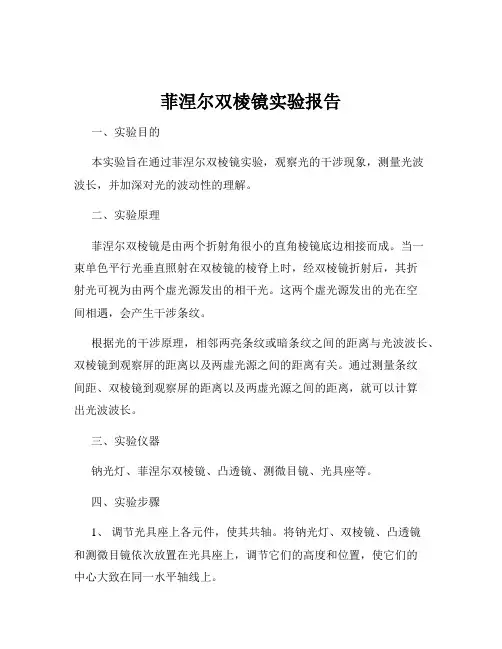

菲涅尔双棱镜实验报告一、实验目的本实验旨在通过菲涅尔双棱镜实验，观察光的干涉现象，测量光波波长，并加深对光的波动性的理解。

二、实验原理菲涅尔双棱镜是由两个折射角很小的直角棱镜底边相接而成。

当一束单色平行光垂直照射在双棱镜的棱脊上时，经双棱镜折射后，其折射光可视为由两个虚光源发出的相干光。

这两个虚光源发出的光在空间相遇，会产生干涉条纹。

根据光的干涉原理，相邻两亮条纹或暗条纹之间的距离与光波波长、双棱镜到观察屏的距离以及两虚光源之间的距离有关。

通过测量条纹间距、双棱镜到观察屏的距离以及两虚光源之间的距离，就可以计算出光波波长。

三、实验仪器钠光灯、菲涅尔双棱镜、凸透镜、测微目镜、光具座等。

四、实验步骤1、调节光具座上各元件，使其共轴。

将钠光灯、双棱镜、凸透镜和测微目镜依次放置在光具座上，调节它们的高度和位置，使它们的中心大致在同一水平轴线上。

2、调整钠光灯的位置，使其发出的平行光垂直照射在双棱镜的棱脊上。

3、移动凸透镜，使通过双棱镜折射后的光线在测微目镜中形成清晰的像。

4、调节测微目镜，使其十字叉丝清晰，并使干涉条纹清晰可见。

5、测量条纹间距。

通过测微目镜测量相邻十条亮条纹或暗条纹之间的距离，多次测量取平均值。

6、测量双棱镜到测微目镜的距离。

使用直尺测量双棱镜到测微目镜的距离，同样多次测量取平均值。

7、测量两虚光源之间的距离。

利用凸透镜成像法测量两虚光源之间的距离。

五、实验数据及处理1、条纹间距的测量测量次数 1：＿____mm测量次数 2：＿____mm测量次数 3：＿____mm平均值：＿____mm2、双棱镜到测微目镜的距离的测量测量次数 1：＿____cm测量次数 2：＿____cm测量次数 3：＿____cm平均值：＿____cm3、两虚光源之间的距离的测量测量次数 1：＿____mm测量次数 2：＿____mm测量次数 3：＿____mm平均值：＿____mm根据实验原理，光波波长的计算公式为：＼＼lambda ＝＼frac{d ＼times ＼Delta x}｛D}＼其中，＼（＼lambda\）为光波波长，＼（d\）为两虚光源之间的距离，＼（＼Delta x\）为条纹间距，＼（D\）为双棱镜到测微目镜的距离。

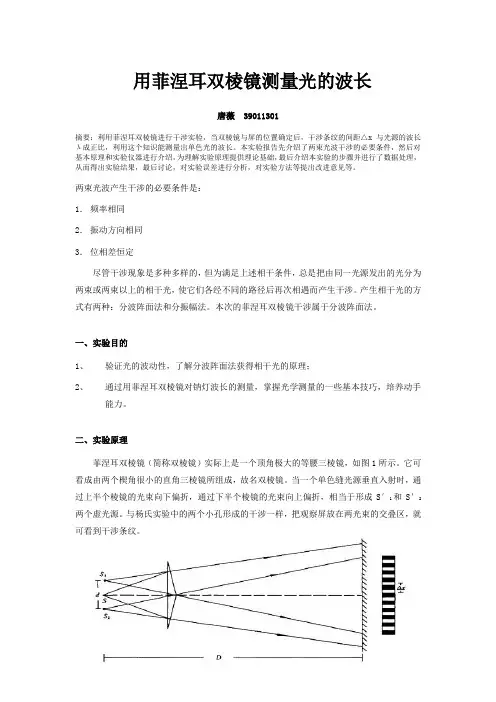

用菲涅耳双棱镜测量光的波长唐薇 39011301摘要：利用菲涅耳双棱镜进行干涉实验，当双棱镜与屏的位置确定后，干涉条纹的间距△x与光源的波长λ成正比，利用这个知识能测量出单色光的波长。

本实验报告先介绍了两束光波干涉的必要条件，然后对基本原理和实验仪器进行介绍，为理解实验原理提供理论基础，最后介绍本实验的步骤并进行了数据处理，从而得出实验结果，最后讨论，对实验误差进行分析，对实验方法等提出改进意见等。

两束光波产生干涉的必要条件是：1．频率相同2．振动方向相同3．位相差恒定尽管干涉现象是多种多样的，但为满足上述相干条件，总是把由同一光源发出的光分为两束或两束以上的相干光，使它们各经不同的路径后再次相遇而产生干涉。

产生相干光的方式有两种：分波阵面法和分振幅法。

本次的菲涅耳双棱镜干涉属于分波阵面法。

一、实验目的1、验证光的波动性，了解分波阵面法获得相干光的原理；2、通过用菲涅耳双棱镜对钠灯波长的测量，掌握光学测量的一些基本技巧，培养动手能力。

二、实验原理菲涅耳双棱镜（简称双棱镜）实际上是一个顶角极大的等腰三棱镜，如图1所示。

它可看成由两个楔角很小的直角三棱镜所组成，故名双棱镜。

当一个单色缝光源垂直入射时，通过上半个棱镜的光束向下偏折，通过下半个棱镜的光束向上偏折，相当于形成S′1和S′2两个虚光源。

与杨氏实验中的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。

其中，ｄ是两虚光源的间距，D 是光源到观察屏的距离，λ是光的波长。

用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距△x 值，D 为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长λ，即△x=D λ/d , λ =△xd/D （1）测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为f 的凸透镜L ，当D ＞4f 时，可移动透镜L 而在测微目镜中看到两虚光源的缩小像或放大像。

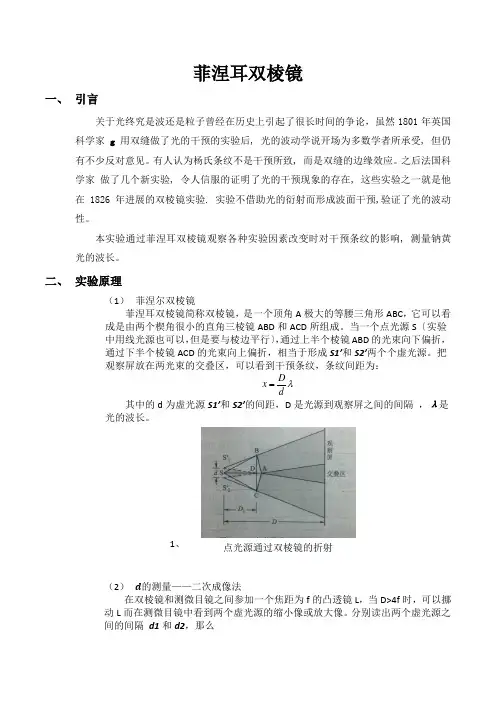

菲涅耳双棱镜一、引言关于光终究是波还是粒子曾经在历史上引起了很长时间的争论，虽然1801年英国科学家g用双缝做了光的干预的实验后, 光的波动学说开场为多数学者所承受, 但仍有不少反对意见。

有人认为杨氏条纹不是干预所致, 而是双缝的边缘效应。

之后法国科学家做了几个新实验, 令人信服的证明了光的干预现象的存在, 这些实验之一就是他在1826年进展的双棱镜实验. 实验不借助光的衍射而形成波面干预,验证了光的波动性。

本实验通过菲涅耳双棱镜观察各种实验因素改变时对干预条纹的影响, 测量钠黄光的波长。

二、实验原理（1）菲涅尔双棱镜菲涅耳双棱镜简称双棱镜，是一个顶角A极大的等腰三角形ABC，它可以看成是由两个楔角很小的直角三棱镜ABD和ACD所组成。

当一个点光源S〔实验中用线光源也可以，但是要与棱边平行〕，通过上半个棱镜ABD的光束向下偏折，通过下半个棱镜ACD的光束向上偏折，相当于形成S1’和S2’两个个虚光源。

把观察屏放在两光束的交叠区，可以看到干预条纹，条纹间距为：D xd λ=其中的d为虚光源S1’和S2’的间距，D是光源到观察屏之间的间隔，λ是光的波长。

1、点光源通过双棱镜的折射（2）d的测量——二次成像法在双棱镜和测微目镜之间参加一个焦距为f的凸透镜L，当D>4f时，可以挪动L而在测微目镜中看到两个虚光源的缩小像或放大像。

分别读出两个虚光源之间的间隔d1和d2，那么d二次成像光路三、实验器材与实验步骤实验仪器：光具座〔干预衍射实验装置 SGW—1A型〕钠灯钠灯电源〔GB—20W〕狭缝双棱镜凸透镜测微目镜CW—1实验步骤:1、1、翻开钠灯，预热非常钟，在光具座上依次安放光缝、双棱镜、测微目镜，使得两束光的光斑交叠区进入目镜中心。

2、2、减小狭缝的宽度直至从测微目镜中恰好能看到交叠区的亮光。

3、缓慢调节狭缝的方向直至与双棱镜的棱边平行，使在测微目镜中看到干预条纹。

4、固定双棱镜，转动狭缝，观察干预条纹的变化；固定狭缝，转动双棱镜，观察干预条纹的变化。

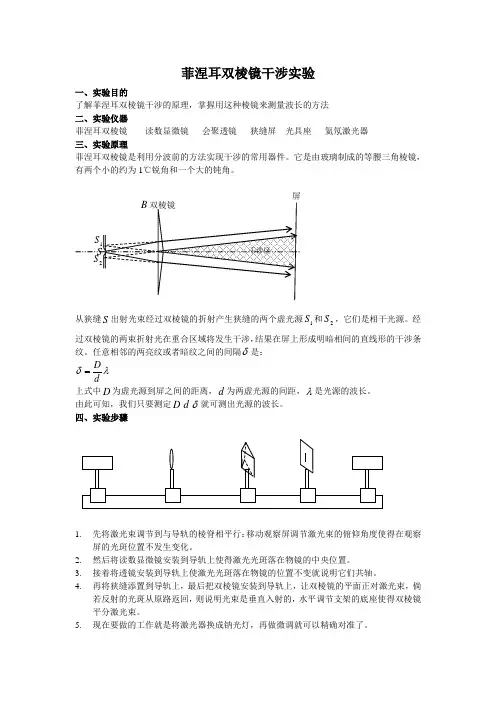

菲涅耳双棱镜干涉实验一、实验目的了解菲涅耳双棱镜干涉的原理，掌握用这种棱镜来测量波长的方法 二、实验仪器菲涅耳双棱镜 读数显微镜 会聚透镜 狭缝屏 光具座 氦氖激光器 三、实验原理菲涅耳双棱镜是利用分波前的方法实现干涉的常用器件。

它是由玻璃制成的等腰三角棱镜，有两个小的约为1℃锐角和一个大的钝角。

从狭缝S 出射光束经过双棱镜的折射产生狭缝的两个虚光源1S 和2S ，它们是相干光源。

经过双棱镜的两束折射光在重合区域将发生干涉，结果在屏上形成明暗相间的直线形的干涉条纹。

任意相邻的两亮纹或者暗纹之间的间隔δ是：λδdD =上式中D 为虚光源到屏之间的距离，d 为两虚光源的间距，λ是光源的波长。

由此可知，我们只要测定D d δ就可测出光源的波长。

四、实验步骤1. 先将激光束调节到与导轨的棱脊相平行：移动观察屏调节激光束的俯仰角度使得在观察屏的光斑位置不发生变化。

2. 然后将读数显微镜安装到导轨上使得激光光斑落在物镜的中央位置。

3. 接着将透镜安装到导轨上使激光光斑落在物镜的位置不变就说明它们共轴。

4. 再将狭缝添置到导轨上，最后把双棱镜安装到导轨上，让双棱镜的平面正对激光束，倘若反射的光斑从原路返回，则说明光束是垂直入射的，水平调节支架的底座使得双棱镜平分激光束。

5. 现在要做的工作就是将激光器换成钠光灯，再做微调就可以精确对准了。

—6. 将狭缝调小些，调节三棱镜的棱边与狭缝严格平行，此时可从读数显微镜里头看到直线状明暗相间的干涉条纹。

7. 移动透镜让狭缝的虚像经透镜成两次像，测出两次所称像的间隔分别为l 和'l ，则虚光源的间隔'll d =。

8. 测好虚光源的间隔数据后，将会聚透镜放置在狭缝的前面可使得光线更为集中入射到狭缝，并将读数显微镜的叉丝其中一条旋转到与干涉条纹相平行，记下读数显微镜的位置。

9. 进行测量，每隔5条暗条纹测一次，并记下相应的读数，多读几个数据。

10. 挪去双棱镜，移动读数显微镜靠近狭缝知道看清狭缝的边缘，记下此时的读数显微镜的位置，那么狭缝离干涉条纹形成位置的距离就等于这两次读数显微镜位置的差值的绝对值。

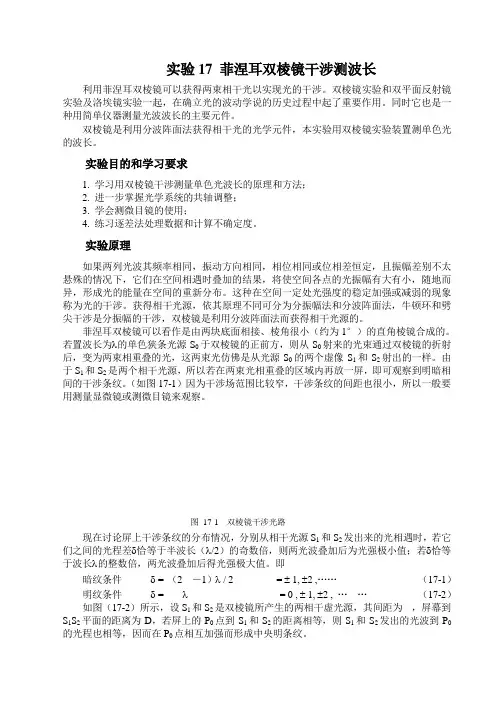

实验17 菲涅耳双棱镜干涉测波长利用菲涅耳双棱镜可以获得两束相干光以实现光的干涉。

双棱镜实验和双平面反射镜实验及洛埃镜实验一起，在确立光的波动学说的历史过程中起了重要作用。

同时它也是一种用简单仪器测量光波波长的主要元件。

双棱镜是利用分波阵面法获得相干光的光学元件，本实验用双棱镜实验装置测单色光的波长。

实验目的和学习要求1. 学习用双棱镜干涉测量单色光波长的原理和方法；2. 进一步掌握光学系统的共轴调整；3. 学会测微目镜的使用；4. 练习逐差法处理数据和计算不确定度。

实验原理如果两列光波其频率相同，振动方向相同，相位相同或位相差恒定，且振幅差别不太悬殊的情况下，它们在空间相遇时叠加的结果，将使空间各点的光振幅有大有小，随地而异，形成光的能量在空间的重新分布。

这种在空间一定处光强度的稳定加强或减弱的现象称为光的干涉。

获得相干光源，依其原理不同可分为分振幅法和分波阵面法，牛顿环和劈尖干涉是分振幅的干涉，双棱镜是利用分波阵面法而获得相干光源的。

菲涅耳双棱镜可以看作是由两块底面相接、棱角很小（约为1°）的直角棱镜合成的。

若置波长为λ的单色狭条光源S0于双棱镜的正前方，则从S0射来的光束通过双棱镜的折射后，变为两束相重叠的光，这两束光仿佛是从光源S0的两个虚像S1和S2射出的一样。

由于S1和S2是两个相干光源，所以若在两束光相重叠的区域内再放一屏，即可观察到明暗相间的干涉条纹。

（如图17-1）因为干涉场范围比较窄，干涉条纹的间距也很小，所以一般要用测量显微镜或测微目镜来观察。

图17-1 双棱镜干涉光路现在讨论屏上干涉条纹的分布情况，分别从相干光源S1和S2发出来的光相遇时，若它们之间的光程差δ恰等于半波长（λ/2）的奇数倍，则两光波叠加后为光强极小值；若δ恰等于波长λ的整数倍，两光波叠加后得光强极大值。

即暗纹条件δ = （2－1）λ / 2 = ± 1, ±2 ,……（17-1）明纹条件δ = λ= 0 , ± 1, ±2 , ……（17-2）如图（17-2）所示，设S1和S2是双棱镜所产生的两相干虚光源，其间距为，屏幕到S1S2平面的距离为D，若屏上的P0点到S1和S2的距离相等，则S1和S2发出的光波到P0的光程也相等，因而在P0点相互加强而形成中央明条纹。

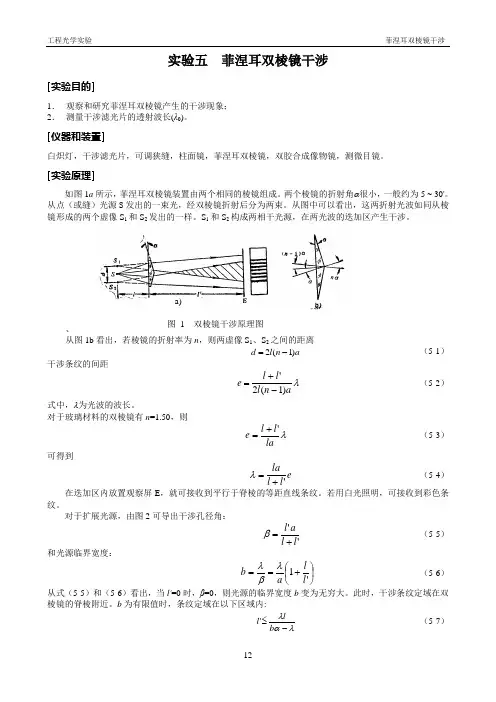

实验五 菲涅耳双棱镜干涉[实验目的]1． 观察和研究菲涅耳双棱镜产生的干涉现象； 2． 测量干涉滤光片的透射波长(λ0)。

[仪器和装置]白炽灯，干涉滤光片，可调狭缝，柱面镜，菲涅耳双棱镜，双胶合成像物镜，测微目镜。

[实验原理]如图1a 所示，菲涅耳双棱镜装置由两个相同的棱镜组成。

两个棱镜的折射角α很小，一般约为5 ~ 30'。

从点（或缝）光源S 发出的一束光，经双棱镜折射后分为两束。

从图中可以看出，这两折射光波如同从棱镜形成的两个虚像S 1和S 2发出的一样。

S 1和S 2构成两相干光源，在两光波的迭加区产生干涉。

a、从图1b 看出，若棱镜的折射率为n ，则两虚像S 1、S 2之间的距离a n l d )1(2-= （5-1）干涉条纹的间距λan l l l e )1(2'-+=（5-2）式中，λ为光波的波长。

对于玻璃材料的双棱镜有n =1.50，则λal l l e '+=（5-3） 可得到e l l la'+=λ （5-4） 在迭加区内放置观察屏E ，就可接收到平行于脊棱的等距直线条纹。

若用白光照明，可接收到彩色条纹。

对于扩展光源，由图2可导出干涉孔径角：''l l al +=β （5-5） 和光源临界宽度：⎪⎭⎫⎝⎛+=='1l l a b λβλ （5-6） 从式（5-5）和（5-6）看出，当l'=0时，β=0，则光源的临界宽度b 变为无穷大。

此时，干涉条纹定域在双棱镜的脊棱附近。

b 为有限值时，条纹定域在以下区域内:λαλ-≤b ll ' （5-7）a) 图 1 双棱镜干涉原理图[内容和步骤]1．调整光路，观察和研究双棱镜干涉现象(1) 按图3所示，将光学元件置于光学平台上。

调整光学元件，使其满足同轴等高的要求。

(2) 取l ≈200mm ，l '≈1200mm ，按λ=550nm ，α=30'，n =1.50计算出b 的数值。

实验五 菲涅耳双棱镜干涉[实验目的]1． 观察和研究菲涅耳双棱镜产生的干涉现象； 2． 测量干涉滤光片的透射波长(λ0)。

[仪器和装置]白炽灯，干涉滤光片，可调狭缝，柱面镜，菲涅耳双棱镜，双胶合成像物镜，测微目镜。

[实验原理]如图1a 所示，菲涅耳双棱镜装置由两个相同的棱镜组成。

两个棱镜的折射角α很小，一般约为5 ~ 30'。

从点（或缝）光源S 发出的一束光，经双棱镜折射后分为两束。

从图中可以看出，这两折射光波如同从棱镜形成的两个虚像S 1和S 2发出的一样。

S 1和S 2构成两相干光源，在两光波的迭加区产生干涉。

a、从图1b 看出，若棱镜的折射率为n ，则两虚像S 1、S 2之间的距离a n l d )1(2-= （5-1）干涉条纹的间距λan l l l e )1(2'-+=（5-2）式中，λ为光波的波长。

对于玻璃材料的双棱镜有n =1.50，则λal l l e '+=（5-3） 可得到e l l la'+=λ （5-4） 在迭加区内放置观察屏E ，就可接收到平行于脊棱的等距直线条纹。

若用白光照明，可接收到彩色条纹。

对于扩展光源，由图2可导出干涉孔径角：''l l al +=β （5-5） 和光源临界宽度：⎪⎭⎫⎝⎛+=='1l l a b λβλ （5-6） 从式（5-5）和（5-6）看出，当l'=0时，β=0，则光源的临界宽度b 变为无穷大。

此时，干涉条纹定域在双棱镜的脊棱附近。

b 为有限值时，条纹定域在以下区域内:λαλ-≤b ll ' （5-7）a) 图 1 双棱镜干涉原理图[内容和步骤]1．调整光路，观察和研究双棱镜干涉现象(1) 按图3所示，将光学元件置于光学平台上。

调整光学元件，使其满足同轴等高的要求。

(2) 取l ≈200mm ，l '≈1200mm ，按λ=550nm ，α=30'，n =1.50计算出b 的数值。

4.6 双棱镜干涉实验【实验目的】1. 学会利用双棱镜测量光波波长的方法；2. 学习和巩固调整光路的一些基本知识和方法。

【实验原理】如图所示，利用菲涅尔双棱镜可以利用一个光源产生两相干虚光源。

光波波长和条纹间距的关系与杨氏双缝的推导完全一致，相当简单，略去推导，结果是：l X d l =【实验任务】测出X 、l 和d 0，求出所用光的波长λ并与已知值630.0nm 比较，求出相对偏差()D D l l l -。

【实验步骤】1. 调节共轴2. 调节出清晰的干涉条纹3. 测量1) 测量两虚光源的间距l 。

2) 确定测微目镜的叉丝平面位置。

3) 用测微目镜测X 。

4) 狭缝位置S 与狭缝支杆S ’的距离。

4. 计算【实验结果】1. 测透镜位置透镜编号：02 f =31.6cm=L cm121.02=' 2.282l mm3.测X=0.1437X mmP cm=164.53双棱镜的位置B=80cm狭缝支架的位置S’=0cm支架至狭缝的距离ω=-1.5cm 【结果分析】由实验结果可知：0330164.53 1.5163.03121.02 1.5119.52163.03121.0242.010.143710 1.1952' 2.28210572.31.63030.42019%DDd cm a cm b cmX a l nmd b l l l l --=-==-==-=´==创=-=不确定度估计： 定义 0()()()a L S F d b P S P L -==--，则λλ∆= 取 2.0S mm ∆=， 3.0L mm ∆=， 6.0P mm ∆=515.610 3.810F mm ---∆≈⨯=⨯故：1%λλ∆===故572.3 5.7nm l =。

北京师范大学物理实验教学中心普通物理实验室 实验要求
用菲涅尔双棱镜测光波波长
实验仪器
光学光具座主架、菲涅尔双棱镜、钠灯、单缝、测微目镜、透镜、米尺以及白屏等 。

实验内容
1． 光路的调整—— 调整各个光学元件，使其达到等高共轴（调整步骤见讲义）。

2． 干涉条纹的调整。

3． 测量干涉条纹间距y ∆，测出连续10条以上条纹的总间距，再用条数除之。

并要求测量3次，取平均。

4． 用米尺测量从单缝到测微目镜分化板面（大约在鼓轮中央）的距离，测量一次，定出最大的测量误差。

5． 测量两个虚光源的距离。

分别测出两个虚光源所成大小实像的距离t 1和t 2。

用公式21t t t =，即可算出两虚光源的间距。

测三次取平均值。

6． 利用公式计算钠灯光的波长，要求误差小于3％（钠光波长为5893Ǻ）。

7． 计算波长的不确定度。

注意事项
1. 各个光学元件调整达到等高共轴后, 请教师检查；
2. 调出干涉条纹后请教师检查 。

3. 钠灯关了之后需等完全冷却才能重新打开，所以，实验过程不要关钠灯。

预习思考题
1. 调整光路的时候应该注意哪些问题，其步骤如何？
2. 为了得到清晰的干涉条纹，为什么必须保持单缝与双棱镜的棱脊平行？
3. 本实验的误差主要来自哪些因素？
课后问题
试用双棱镜劈尖角A ，光源与棱镜的距离d, 双棱镜折射率n, 把两个虚光源s 1和 s 2的间距t 表示出来。

双 棱 镜
【实验目的】
1、掌握菲涅耳双棱镜获得双光束干涉的方法。

2、观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件。

3、学会用双棱镜测定光波波长。

【实验仪器】
双棱镜，可调狭缝，辅助透镜，测物目镜，光具座，白屏，单色光源。

【实验原理】
菲涅耳双棱镜可以看作两块底面相接、棱角很小的直角棱镜合成的。

当单色狭条光源S0从棱镜正前方照射时,经双棱镜折射，成为两束相重叠的光，它相当于光源S0的两个虚像S1、S2射出的光（相干光），在两束光相重叠的区域内产生明暗相间的干涉条纹。

存在：
：Na 光的波长。

：两个虚光源的距离。

：虚光源到观察屏间的距离。

：两干涉明条纹(或暗条纹)间的距离。

x D
d ∆=
λ
x ∆D d λD
d 2d
由于干涉条纹宽度
很小，必须使用测微目镜进行测量。

如图所示。

只要使测微目镜到狭缝的距离 ，前后移动透镜，就可以在的两个不同位置上从测微目镜中看到两虚光源和经透镜所的实像，其中一组为放大的实像，另一组为缩小的实像，如果分别测得二放大像间距和二缩小像间距，则有 。

【实验内容及步骤】
参考课本
【思考题】
1、测量前仪器调节应达到什么要求?怎样才能调节出清晰的干涉条纹?
2、狭缝与测微目镜的距离及与双棱镜的距离改变时，条纹的间距和数量有何变化?
3、将光源改为用白光照射时，干涉条纹怎样变化？
4、在同一图内画出相距为d 虚光源的S1和S2所成的像d1和d2的光路图。

x ∆f D 4>21d d d =。

北京航空航天大学基础物理实验------研究性实验实验题目双棱镜干涉测钠光波长一、摘要法国科学家菲涅耳（Augustin J.Fresnel）在1826年进行的双棱镜实验证明了光的干涉现象的存在，它不借助光的衍射而形成分波面干涉，用毫米级的测量得到纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。

二、实验原理如果两列频率相同的光波沿着几乎相同的方向传播，并且这两列光波的位相差不随时间而变化，那么在两列光波相交的区域内，光强的分布不是均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉。

菲涅尔镜双棱镜可以看作是由两块底面相接、棱角很小的直角棱镜合成。

若置单色光源S于双棱镜的正前方，则从S射来的光束通过双棱镜的折射后，变成两束相互重叠的光，这两束光放佛是从光源的两个虚像S1 和S2是两个相干光源，所以若在两束光想重叠的区域内放置一屏，即可观察到明暗相间的干涉条纹。

菲涅耳利用如图1所示装置，获得了双光束的干涉现象．图中双棱镜B是一个分割波前的分束器，它的外形结构如图2所示．将一块平玻璃板的上表面加工成两楔形板，端面与棱脊垂直，楔角较小(一般小于1°). 当狭缝S发出的光波投射到双棱镜B上时，借助棱镜界面的两次折射，其波前便分割成两部分，形成沿不同方向传播的两束相干柱波．通过双棱镜观察这两束光，就好像它们是由虚光源和发出的一样，故在两束光相互交叠区域内产生干涉．如果狭缝的宽度较小且双棱镜的棱脊和光源狭缝平行，便可在光屏上观察到平行于狭缝的等间距干涉条纹。

双棱镜的干涉条纹图设代表两虚光源和间的距离，为虚光源所在的平面(近似地在光源狭缝S的平面内)至观察屏Q的距离，且，任意两条相邻的亮（或暗）条纹间的距离为，则实验所用光波波长可由下式表示：（根据形成明、暗条纹的条件，当光程差为半波长的偶数倍时产生明条纹，当光程差为半波长的奇数倍时产生暗条纹）(1)上式表明，只要测出、和，就可算出光波波长。

菲涅尔双棱镜测钠光波长实验报告实验目的：1、学习调整复杂光路的方法。

2、掌握用双光束干涉测波长的一种方法，加深理解干涉的本质与产生干涉的必要条件。

3、学习测微目镜的使用。

实验原理：由折射原理，形成S的两虚像S1 、S2为两相干虚光源，重叠区域内产生干涉条纹。

实验仪器:光学光具座主架、菲涅尔双棱镜、钠灯、单缝、测微目镜、透镜、米尺以及白屏等。

实验步骤:1、调整各个光学元件，达到等高共轴（利用白屏）。

2、交替微调狭缝宽度和双棱镜棱脊取向，直至得到清晰的干涉条纹。

3、测量干涉条纹间距y，测出连续10条以上条纹的总间距，再用条数除之。

测量3次，取平均。

4、用米尺测量从单缝到测微目镜分化板面（鼓轮中央）的距离，测量一次，定出最大测量误差。

5、量两个虚光源的距离。

分别测出两个虚光源所成大小实像的距d 1和d 2。

利用公式21d d d =，计算两虚光源的间距。

测三次取平均值。

6、利用公式计算钠灯光的波长，误差小于3％（钠光波长为5893Ǻ）。

数据处理：误差分析：误差来源：1、各光学器件难以精确调至等高同轴。

2、大小实像的间距较小，用刻度尺较难测得准确值，因此d1和d2及d 的测量误差较大。

3、使用测微目镜测量时，由于仪器不能很好地被固定，因此不能做到完全平稳地调节鼓轮，目镜的位置发生了小范围偏移，导致测得的条纹间距不够准确。

问题讨论：实验中我发现将双棱镜与狭缝间距调节到一个合适的值是实验成功的关键之一。

若间距过大，则找不到大像；若间距过小，则条纹亮度不足，无法清楚观察到干涉条纹，不利于测量条纹间距。

因此需要找到一个平衡位置保证两实像大小合适，并且干涉条纹亮度尽可能大。

课后问题：试用双棱镜劈尖角A，光源与棱镜的距离d,双棱镜折射率n,把两个虚光源s1和s2的间距表示出来。

实验八 用菲涅耳双棱镜测波长实验目的1．掌握菲涅耳双棱镜获得双光束干涉的方法。

2．观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件。

3．学会用双棱镜测定光波波长。

实验仪器双棱镜，可调狭缝，辅助透镜，测物目镜，光具座，白屏，单色光源 实验原理如图5—8－1所示，将一块平玻璃板的上表面加工成两楔形，两端与棱脊垂直，楔角较小（一般小于1度）。

当单色光源照射在双棱镜表面时，经其折射后形成两束好像由两个光源发出的光，即两列光波的频率相同，传播方向几乎相同，相位差不随时间变化，那么，在两列光波相交的区域内，光强的分布是不均匀的，满足光的相干条件，称这种棱镜为双棱镜。

菲涅儿利用图5—8－2所示的装置，获得了双光束的干涉现象。

图中双棱镜AB 是一个分割波前的分束器。

从单色光源M 发出的光波，经透镜L 会聚于狭缝S ，使S 成为具有较大亮度的线状光源。

当狭缝S 发出的光波投射到双棱镜AB 上时，经折射后，其波前便被分割成两部分，形成沿不同方向传播的两束相干柱波。

通过双棱镜观察这两束光，就好像它们是由1S 和2S 发出的一样，故在其相互交叠区域21P P 内产生干涉。

如果狭缝的宽度较小，双棱镜的棱脊与光源平行，就能在白屏P 上观察到平行与狭缝的等间距干涉条纹。

设'd 代表两虚光源1S 和2S 间的距离，d 为虚光源所在的平面（近视地在光源狭缝S 的平面内）至观察屏的距离，且'd 〈〈d ，干涉条纹宽度为x δ，则实验所用光波波长λ可由下式确定 x dd δλ'= （5—8—1）x ８－２—图５185－—图棱脊端面楔角（5—8—1）式表明，只要测出'd 、d 和x δ，便可计算出光波波长。

通过使用简单的米尺和测微目镜，进行毫米级的长度测量，推算出微米级的光波波长，所以，这是一种光波波长的绝对测量。

由于干涉条纹宽度x δ很小，必须使用测微目镜进行测量。

两虚光源间的距离'd ，可用已知焦距为'f 的会聚透镜'L 置于双棱镜与测微目镜之间，由透镜的两次成像法求得，如图5—8－3所示。
