激光打印机工作原理及维修手册

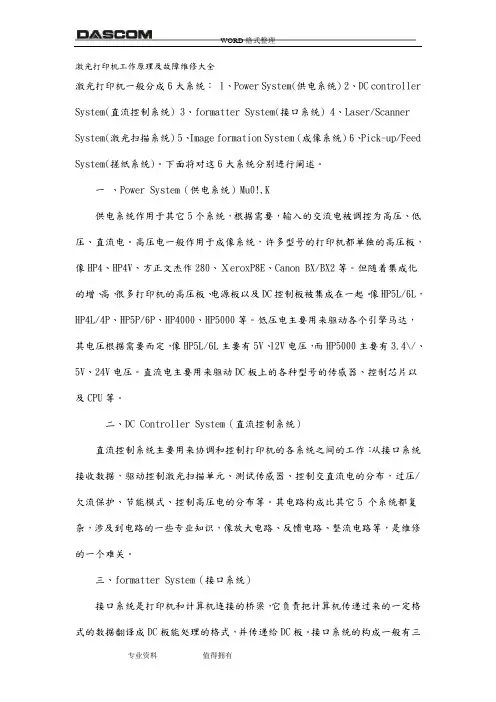

激光打印机工作原理及故障维修大全激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

一、Power System（供电系统）Mu0!,K供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

二、DC Controller System（直流控制系统）直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

三、formatter System（接口系统）接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

接口系统的构成一般有三个部分：接口电路、CPU 、BIOS电路。

激光打印机的原理、碳粉分类第一篇激光打印机工作原理激光打印原理：以HP（反转显影方式）为例，激光头以激光束方式将应该成像的照射在OPC 上（OPC本身绝缘，表面已经充上负电，打印机给其内部一个正电背压），使OPC该上粉的位置电阻降低，表面负电荷消失，形成所谓的静电潜像。

这样，墨粉本身带负电，与OPC内部正电异性相吸，转移到OPC上（当然，这里不仅仅是这一个力，还有磁力、偏压力、分子力等等。

而不该有粉的地方，因为OPC表面仍然是带有负电荷，同性相斥）。

打印机内部有一个转印辊，带有更强大的正电荷，把OPC上的墨粉抢（转移）到纸（或其他介质）上，纸（或其他介质）在经过打印机的定影系统时，通过上面加热，下面加压的方式热融在纸（或其它介质）的纤维上，形成最终的打印稿。

下面具体讲解一下激光印字的过程包: 1.充电通常情况下在感光鼓的外表面上所涂的感光层是良好的绝缘体，而内站铝筒接地，如果在鼓的外表面上带上负电荷，这些电荷会停留在上面不动。

然而一旦鼓上某一部分受到光照射，这一部分就变成导体，它表面上分布的电荷就会通过导体排泄入地，而未受光照部分的电荷却依然存在。

打印开始时，感光鼓首先进行初始化，即在鼓的外表面上均匀地充上负电荷。

2．曝光当打印机开始打印时，激光发生器产生激光束，通过扫描反射镜反射到感光鼓上，使受光照射（即曝光）部分的感光层变为导体，将其表面所带的负电荷向地泄放（泄放程度由曝光强度所决定）。

这时就在感光鼓面形成电位不一的静电潜像。

3．显影（显像）显影又称显像，其过程是让感光鼓上已感光部分沾上墨粉，得到可见像点。

被磁辊吸附的墨粉经过刮粉刀被刮匀，并夺取电子。

使得显影轧辊附着上一层均匀带负电的墨粉。

在显影轧辊上还带有一个交流偏压，用以帮助墨粉摆脱磁铁吸引。

感光鼓和显影轧辊间距甚小，当感光鼓上某一点感光后，这一点的电位降低，感光鼓转动过程中，该点与显影轧辊相遇后，墨粉就被带有正电背压的感光鼓所吸引而跳过它们的间隙，附着到感光鼓上。

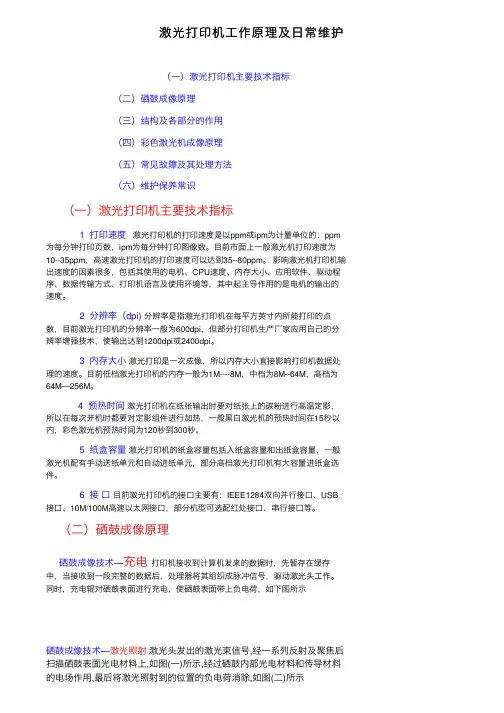

激光打印机⼯作原理及⽇常维护（⼀）激光打印机主要技术指标（⼆）硒⿎成像原理（三）结构及各部分的作⽤（四）彩⾊激光机成像原理（五）常见故障及其处理⽅法（六）维护保养常识（⼀）激光打印机主要技术指标1 打印速度激光打印机的打印速度是以ppm或ipm为计量单位的：ppm 为每分钟打印页数，ipm为每分钟打印图像数。

⽬前市⾯上⼀般激光机打印速度为10--35ppm，⾼速激光打印机的打印速度可以达到35--80ppm。

影响激光机打印机输出速度的因素很多，包括其使⽤的电机、CPU速度、内存⼤⼩、应⽤软件、驱动程序、数据传输⽅式、打印机语⾔及使⽤环境等，其中起主导作⽤的是电机的输出的速度。

2 分辨率（dpi) 分辨率是指激光打印机在每平⽅英⼨内所能打印的点数，⽬前激光打印机的分辨率⼀般为600dpi，但部分打印机⽣产⼚家应⽤⾃⼰的分辨率增强技术，使输出达到1200dpi或2400dpi。

3 内存⼤⼩激光打印是⼀次成像，所以内存⼤⼩直接影响打印机数据处理的速度。

⽬前低档激光打印机的内存⼀般为1M----8M，中档为8M--64M，⾼档为64M—256M。

4 预热时间激光打印机在纸张输出时要对纸张上的碳粉进⾏⾼温定影，所以在每次开机时都要对定影组件进⾏加热，⼀般⿊⽩激光机的预热时间在15秒以内，彩⾊激光机预热时间为120秒到300秒。

5 纸盒容量激光打印机的纸盒容量包括⼊纸盒容量和出纸盒容量，⼀般激光机配有⼿动送纸单元和⾃动进纸单元，部分⾼档激光打印机有⼤容量进纸盒选件。

6 接⼝⽬前激光打印机的接⼝主要有：IEEE1284双向并⾏接⼝、USB 接⼝、10M/100M⾼速以太⽹接⼝，部分机型可选配红处接⼝、串⾏接⼝等。

（⼆）硒⿎成像原理硒⿎成像技术—充电打印机接收到计算机发来的数据时，先暂存在缓存中，当接收到⼀段完整的数据后，处理器将其组织成脉冲信号，驱动激光头⼯作。

同时，充电辊对硒⿎表⾯进⾏充电，使硒⿎表⾯带上负电荷，如下图所⽰硒⿎成像技术—激光照射激光头发出的激光束信号,经⼀系列反射及聚焦后扫描硒⿎表⾯光电材料上,如图(⼀)所⽰,经过硒⿎内部光电材料和传导材料的电场作⽤,最后将激光照射到的位置的负电荷消除,如图(⼆)所⽰的地⽅，消除硒⿎表⾯的负电荷，从⽽在硒⿎表⾯形成静电潜像。

鐳射印表機的架構原理及檢修一、基本結構激光打印機是由激光器、聲光調製器、高頻驅動、掃描器、同步器及光偏轉器等組成，其作用是把接口電路送來的二進製點陣信息調製在激光束上，之后掃描到感光體上。

感光體與照相機構組成電子照相轉印系統，把射到感光鼓上的圖文映像轉印到打印紙上，其原理與複印機相同。

鐳射印表機是將鐳射掃描技術和電子顯像技術相結合的非擊打輸出設備。

它的機型不同，打印功能也有區別，但工作原理基本相同，都要經過︰充電、曝光、顯影、轉印、消電、清潔、定影七道工序，其中有五道工序是圍繞感光鼓進行的。

當把要打印的文本或圖像輸入到計算機中，透過計算機軟體對其進行預處理。

然後由印表機驅動程式轉換成印表機可以識別的打印命令（印表機語言）送到高頻驅動電路，以控制鐳射發射器的開與關，形成點陣鐳射束，再經掃描轉鏡對電子顯像系統中的感光鼓進行軸向掃描曝光，縱向掃描由感光鼓的自身旋轉實現。

感光鼓是一個光敏器件，有受光導通的特性。

表面的光導涂層在掃描曝光前，由充電輥充上均勻電荷。

當鐳射束以點陣形式掃射到感光鼓上時，被掃描的點因曝光而導通，電荷由導電基對地迅速釋放。

沒有曝光的點仍然維持原有電荷，這樣在感光鼓表面就形成了一幅電位差潛像（靜電潛像），當帶有靜電潛像的感光齓載有墨粉圖像的感光鼓繼續旋轉，到達圖像轉移裝置時，一張打印紙也同時被送到感光鼓與圖像轉移裝置的中間，此時圖像轉移裝置在打印紙背面施放一個強電壓，將感光鼓上的墨粉像吸引到打印紙上，再將載有墨粉圖像的打印紙上送入高溫定影裝置加溫、加壓熱熔，墨粉熔化后浸入到打印紙中，最后輸出的就是打印好的文本或圖像。

二、基本原理鐳射印表機工作過程所需的控制裝置和部件的組成、設計架構、控制方法和採用的部件會因廠牌和機型不同而有所差別，如︰對感光鼓充電的極性不同。

感光鼓充電採用的部件不同。

有的機型使用電極絲放電模式對感光鼓進行充電，有的機型使用充電膠輥（FCR）對感光鼓進行充電。

高壓轉印採用的部件有所不同。

激光打印机的基本工作原理与维护知识时下，伴随打印机售价一路走低的发展趋势，激光打印机成为了众多单位用户的理想选择。

但是，仅仅把机器买回来了，您一定就明白激光打印机的工作原理，并能进行相关操作与维护吗？在此，我们向各位介绍一下激光打印机的基本工作原理与维护知识。

一、激光打印机工作原理激光打印机工作的整个过程可以说是充电、曝光、显像、转像、定影、清除及除像等七大步骤的循环。

激光打印机工作原理整个激光打印流程由“充电”动作展开，先在感光鼓上充满负电荷或正电荷，打印控制器中光栅位图图像数据转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓“曝光”，感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息，然后吸附碳粉盒中的碳粉颗粒，形成了感光鼓表面的碳粉图像。

而打印纸在与感光鼓接触前被一充电单元充满负电荷，当打印纸走过感光鼓时，由于正负电荷相互吸引，感光鼓的碳粉图像就转印到打印纸上。

经过热转印单元加热使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。

然后将感光鼓上残留的碳粉“清除”，最后的动作为“除像”，也就是除去静电，使感光鼓表面的电位回复到初始状态，以便展开下一个循环动作。

二、激光打印机的维护管理1、适时对打印机进行清洁碳粉盒中墨粉用完后，打印机的缺粉指示灯亮，应给碳粉盒重新加粉。

加粉后粉盒四周应用软布或毛刷清洁干净。

同时应将打印机电源线拔掉，并将激光打印机前置部打开，用吸尘器吸去残留在机内的墨粉。

纸屑(一定不要用嘴去吹，否则会对机件造成损害)，并用软布擦干净，然后再放入碳粉盒。

这样长期坚持下去，可以延长打印机的使用寿命，并使其处于良好的工作状态，减少频繁更换常用零部件的费用。

激光打印机外部可用干净的湿布或专用清洁剂擦净，并用柔软的干布擦干即可。

打印机不需要加注任何润滑剂，较长时间使用打印机后，可以将打印机拆开进行除尘去脏。

2、卡纸故障的排除卡纸是打印机的一种常见故障，不正确的排除方法，可能会对机器造成更大的损害。

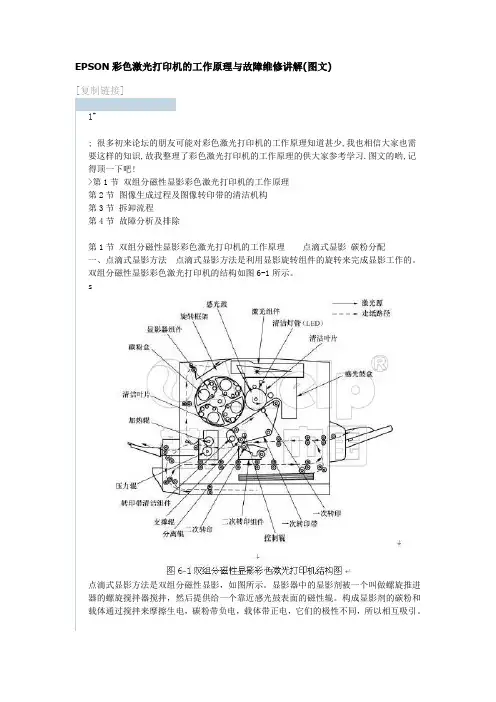

EPSON彩色激光打印机的工作原理与故障维修讲解(图文),我也相信大家也需.图文的哟,记点滴式显影碳粉分配6-1所示。

所以相互吸引。

显影旋转组件和碳粉仓的结构如图所示。

显影旋转组件和碳粉仓的结构由于载体是一个磁性物质，它将吸附于具有磁力的磁性辊，并且通过调整器叶片形成均匀的一层。

磁性辊表面涂有一层半导体套层，半导体套层从高压电源板提供显影偏压。

显影偏压是一个反向直流电压叠加上一个交流电压。

直流偏压使磁性辊保持与感光鼓层的反向恒定电压，因此感光鼓表面负电荷不减少的地方（未曝光的地方），其电势变得比磁性辊上低；而在感光鼓表面负电荷减弱的地方（已曝光的地方），其电势变得比磁性辊上高。

交流电压使显影剂贴在磁性辊的表面旋转，使碳粉喷到感光鼓上，将感光鼓上的静电潜像变成可见的碳粉图像，完成显影工作。

在使用中由于碳粉的污垢等弄到载体的表面上，或者由于搅拌等原因使载体性能下降，显影剂的静电特性将会逐渐减弱。

为了保持它的静电特性，原装粉盒中是将少量的载体混入碳粉盒中，然后，当分配碳粉时，同时提供载体和碳粉。

lang="EN-US"><o:p></o:p></span></span></p>另一方面，将显影器中的载体重新提取放到碳粉盒中一个特定的腔中，一次只能放一点。

用这种方法，显影剂（大多成分是载体）的成分每次改变很少，因此能够保持静电特性，这叫做点滴式显影方法。

其工作示意图如图图6-4 点滴式显影示意图点滴式显影系统工作流程如下（如图6-5所示）。

一个L形导管插进显影剂极小量的显影剂进入导管。

一部分显影剂被装入导管深处。

显影剂被回收到碳粉仓。

点滴式显影系统工作示意图二、碳粉分配随着打印机打印次数的增多，显影剂中的碳粉被逐渐消耗。

为了保持合适的显影剂浓度，显影器需要从碳粉盒中补充碳粉。

碳粉的补充量与消耗量的一致，叫做碳粉分配。

碳粉分配是通过两种控制来实现的，方式是通过统计输入到打印头中的视频信号个数，来计算显影过程中消耗的碳粉量。

激光打印机工作原理及故障维修大全激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

KN[Oed一、Power System（供电系统）Mu0!,K供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

<D二、DC Controller System（直流控制系统）qc直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

+tyTF三、formatter System（接口系统）{-euB接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

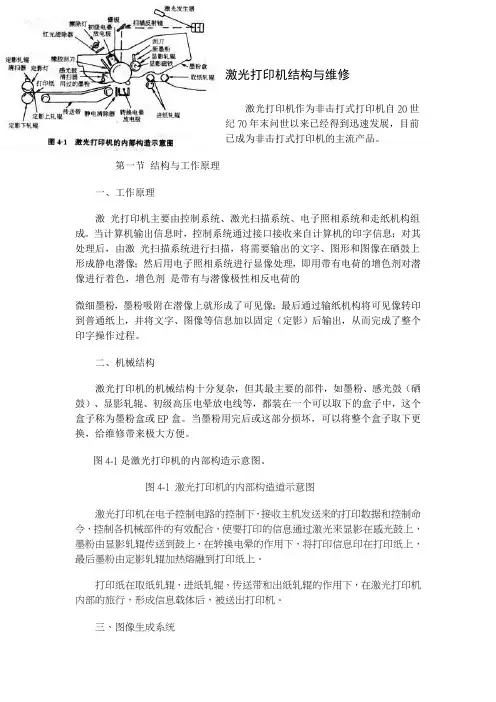

激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经得到迅速发展，目前已成为非击打式打印机的主流产品。

第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。

当计算机输出信息时，控制系统通过接口接收来自计算机的印字信息；对其处理后，由激光扫描系统进行扫描，将需要输出的文字、图形和图像在硒鼓上形成静电潜像；然后用电子照相系统进行显像处理，即用带有电荷的增色剂对潜像进行着色，增色剂是带有与潜像极性相反电荷的微细墨粉，墨粉吸附在潜像上就形成了可见像；最后通过输纸机构将可见像转印到普通纸上，并将文字、图像等信息加以固定（定影）后输出，从而完成了整个印字操作过程。

二、机械结构激光打印机的机械结构十分复杂，但其最主要的部件，如墨粉、感光鼓（硒鼓）、显影轧辊、初级高压电晕放电线等，都装在一个可以取下的盒子中，这个盒子称为墨粉盒或EP盒。

当墨粉用完后或这部分损坏，可以将整个盒子取下更换，给维修带来极大方便。

图4-1是激光打印机的内部构造示意图。

图4-1 激光打印机的内部构造道示意图激光打印机在电子控制电路的控制下，接收主机发送来的打印数据和控制命令，控制各机械部件的有效配合，使要打印的信息通过激光来显影在感光鼓上，墨粉由显影轧辊传送到鼓上，在转换电晕的作用下，将打印信息印在打印纸上，最后墨粉由定影轧辊加热熔融到打印纸上。

打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下，在激光打印机内部的旅行，形成信息载体后，被送出打印机。

三、图像生成系统激光打印机的印字过程是通过图像生成系统实现的。

激光打印机的图像生成系统由八个明确分离的部分构成：感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。

这些部分都在印字过程中起着重要作用。

图4-2是激光印字过程示意图。

感光鼓是图像生成系统的核心，如图43所示。

感光鼓是一个用铝挤压出来的圆柱简，表面覆盖着一层无毒的有机化合物，具有光敏性质，当其暴露在光线下时涂层将导电。

激光打印机的工作原理激光打印机是一种常见的办公设备，通过激光技术来实现高质量的打印。

它的工作原理是基于光电子技术和激光束的控制原理。

本文将详细介绍激光打印机的工作原理，包括激光发射、图像生成、传输与打印等过程。

一、激光发射激光打印机的激光发射部分是整个系统的核心。

它采用了半导体激光二极管作为发光原件，通过特定电流的注入来激发半导体材料中的电子，使之跃迁放出光子，形成激光束。

激光二极管的优势在于尺寸小、效率高、耗电量低，并且寿命长。

二、图像生成图像生成是激光打印机中一个关键的过程。

通过光学透镜系统和称为光栅的组件，激光束被分成许多微小的点，即激光束被调制成二进制的光点阵列，以表示图像的每个像素点。

这些点的大小、位置和强度由计算机生成的图像数据来控制。

三、传输与打印在图像生成后，光点阵列通过一个叫做扫描镜的部件进行传输和打印。

扫描镜位于激光束路径上，可根据激光的控制信号来控制激光束的走向。

通过扫描镜的反射和转动，激光束能够准确地扫过感光鼓（光敏感材料）表面的特定区域。

当激光束照射到感光鼓上时，感光鼓上的静电图案会被激光束光照激发，形成电荷图案。

根据这些电荷图案的分布情况，感光鼓上的墨粉会被吸附或排斥，从而生成对应图像。

四、图像固定完成打印后，为了固定住墨粉不至于晕开或掉落，激光打印机需要进行图像固定的过程。

通常是通过加热或施加压力的方式，使墨粉与纸张更好地结合。

在这一步骤完成后，打印的图像就能够长时间保持在纸张上。

总结激光打印机通过激光技术的应用，实现了高速、高精度和高分辨率的打印。

它的工作原理主要包括激光发射、图像生成、传输与打印、图像固定等过程。

激光二极管作为发光原件，通过电流的注入产生激光束；图像生成通过光学系统和光栅将激光束调制成二进制的光点阵列；传输与打印通过扫描镜将光点阵列扫过感光鼓表面，生成对应图像；最后通过图像固定来固定打印的图像。

整个过程紧密协作，完成高质量的打印任务。

激光打印机凭借其快速、高质量和可靠性成为办公环境中不可或缺的设备。

激光打印机维修手册一、概述激光打印机作为一种高效、精确且广泛应用的打印设备，为我们提供了便捷的办公打印服务。

然而，偶尔出现的故障与问题可能会影响其正常运行。

本手册旨在为用户提供一些常见激光打印机故障的排除方法和维修指南，以帮助用户更好地维护和修复激光打印机。

二、故障排除1. 打印机不工作- 检查电源线是否插紧，确保电源接口正常。

- 检查打印机显示面板是否亮起，如果未亮起，可能是电源故障，建议更换电源。

- 检查打印机连接的数据线是否松动或损坏，若有问题，及时更换。

- 确保打印机与计算机连接正常，确保其在设备管理器中显示正常。

2. 印刷质量差- 检查打印机墨盒是否过期或耗尽，若过期或耗尽，建议更换墨盒。

- 清理印刷头，确保其表面无污渍和灰尘。

- 调整打印机的打印质量设置，以获得更好的印刷效果。

- 检查打印纸质量，确保使用高质量打印纸，以避免影响印刷效果。

3. 纸张卡纸- 检查纸张加载托盘是否正确放置，纸张是否对齐。

- 清理纸张储存器和进纸轨道，确保它们没有灰尘或纸屑。

- 避免过多装载纸张，以免引起堵塞。

4. 打印速度慢- 检查打印机设置，确保打印机不处于节能模式下。

- 增加打印缓冲区大小，以提高打印速度。

- 更新驱动程序，确保使用最新版本的驱动程序。

- 减少打印文件的复杂性，以减少处理时间。

5. 打印机发出异常噪音- 检查打印机内是否有卡纸或其他异物，如有必要，清理打印机内部。

- 检查打印机零件是否松动，如发现松动的零件，紧固或更换零件。

三、维护指南1. 清洁打印机- 定期用湿布擦拭打印机外壳，保持其清洁整洁。

- 使用压缩空气吹扫打印机内部，去除灰尘和纸屑。

2. 定期更换墨盒和打印头- 根据墨盒使用寿命，及时更换墨盒。

- 清洁打印头表面，避免堵塞和印刷质量下降。

3. 避免频繁开关打印机- 频繁开关打印机可能会导致打印机启动速度变慢或出现其他故障。

4. 避免过载打印任务- 长时间高强度的打印任务可能会对打印机造成损害，合理安排打印任务。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解激光打印机的工作原理可以形象地比作一台精密的摄影机，它将数字化的文本和图像转换成可视的输出。

这个过程涉及到几个关键步骤，每个步骤都精心设计以确保打印质量。

1. 数据处理：计算机发送的打印作业被转换为打印机能够理解的格式。

激光打印机的原理、使用及维护激光打印机是一种光、电、机一体、高度自动化的计算机输出设备。

其结构比前面介绍的针式打印机和喷墨打印机都要复杂得多。

也是这三中打印机中打印效果最佳的，当然价格相对也是最贵。

近几年，激光打印机的价钱已经大幅下调了，对于需要大量打印文件的人，买台激光打印机是个很合理的选择.按照打印输出速度可将激光打印机分成三类：印刷速度小于20PPM的为低速，20 80PPM的为中速，大于80PPM的为高速。

（一）激光打印机的构成激光打印机主要由激光器、激光扫描系统、以碳粉与感光鼓为主的碳粉盒、字型发生器、电子照相转印机构和电路部分组成。

1、机械部分（1）墨粉盒激光打印机的重要部件如碳粉、感光鼓、显影轧辊、显影磁铁、初级电晕放电极、清扫器等，都装在碳粉盒内。

有些品牌的激光打印机是这样的一体化结构，例如，HP。

但是另外一些品牌的激光打印机是感光鼓和碳粉分离的，例如，联想公司的部分型号等）。

当碳粉用完后，可以将整个碳粉盒卸下来更换。

其中感光鼓是一个关键部件，一般是用铝合金制成的一个圆筒，鼓面上涂敷一层感光材料。

（2）纸张传送机构激光打印机的纸张传送机构和复印机相似，包括纸盘、卷纸辊机械组件和离合器。

纸张由一系列轧辊送进机器内，轧辊有的有动力驱动，有的没有。

打印开始时，纸张的前缘送进纸轧辊。

2、激光扫描系统激光扫描系统是对激光器产生的激光束进行调制，控制其扫描、偏转的机构，由光调制器、扫描器、光偏转器、同步器和高频驱动电路等组成。

（1）激光器激光器是激光扫描系统的光源，它具有方向性好、单色性强、相干性高和能量集中、便于调制和偏转的优点。

（2）光调制器正像电视台需要将图像和声音讯号调制到无线电波上才能在电视机中解调出图像和声音讯号一样，激光束要完成图文信息的影响任务也需用图文信息进行调制。

光调制器是为完成这个任务而设计的。

利用机械、光电法也可以进行类似的调制，但质量较差。

（3）扫描器要使经调制后的激光光束在感光硒鼓上产生文字和图像，需要完成横向（沿打印纸行的方向）和纵向两个方向的运动。
