电解铝压缩空气系统节能方案
铝业股份有限公司电解铝压缩空气系统节能改造项目技术方案四、改造内容4.1、打壳节气电解铝行业中打壳缸的耗气量对整个工厂能耗的影响至关重要。
有效地降低打壳缸压缩空气的能耗、提高打壳缸的压缩空气使用效率是解决电解铝行业压缩空气系统节能的有效途径。
打壳专用节气单元可有效节省电解打壳用气30%以上。
4.2、管道供气节能管理单元供气管网之间的压力调节与流量调度，稳定管网的压力，保证压缩空气在各压力管网间的有效分配和利用，减少供气管网的压力波动及供气盈余所造成的浪费。
同时对主要用气工序进行恒压恒流控制调节，避免用气过程中的压力流量波动，减少重点用气工序的用气浪费；实现恒压恒流供气。
4.3、空压机供气及调度系统构建空压机供气及调度系统，包含空压机节能监测系统及供气管理单元，实现压缩空气系统节能改造后的产气供气平衡；对空压机附属设备的干燥机、过滤器及冷却水泵等进行监测管理；通过精细化管理手段，降低空压机房内各硬件的维保成本，提高供气管网运行的稳定性，实现精益生产及安全生产。
4.4、局部增压铸造车间对于压缩空气的需求流量较低，但需要较高压力以满足堆垛机工作。
大流量增压柜可实现最高2倍增压，可解决目前用气压力需求。
4.5、节能型喷嘴应用电解车间吹扫用风仍然是造成局部管道瞬时用气波动较大的原因之一；而现有吹扫等用气工序使用的喷嘴过于粗放且不合理，吹力小流量大，对于压缩空气的使用存在极大浪费；通过拉瓦尔管式节能型喷嘴，可有效降低压缩空气使用消耗量，提高出口吹力。
4.6、流量计量监测系统构建流量计量系统，对各生产车间及使用环节等进行流量监测，实现各工段的实时流量监测。
开展培训，协助企业进行精细化现场管理、提升员工节能意识、杜绝浪费。
4.7、输料节气1）采用输料专用节气单元解决输料过程中对管网压力波动较大的影响，削峰平谷，减少输料过程的浪费；2）将输料点前移至电解车间较近区域，进一步缩减输送距离，减少输送损失及后期输送管路维护费用等。

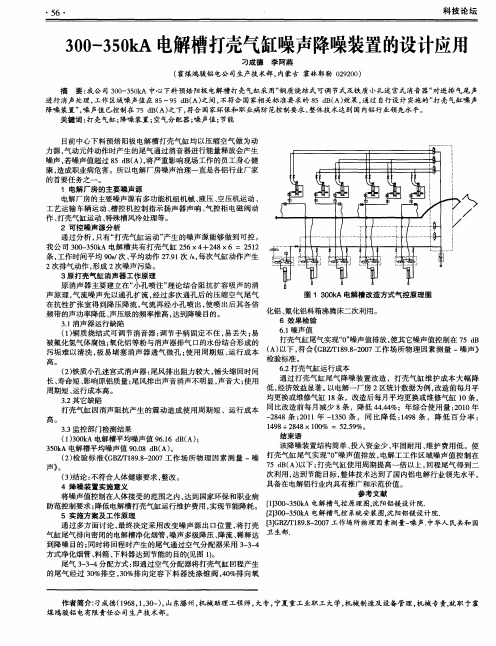

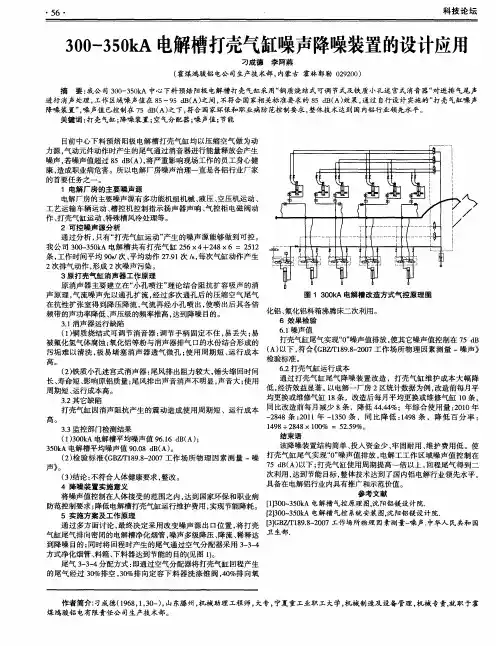

300-350kA电解槽打壳气缸噪声降噪装置的设计应用
１ 电解 厂 房 的 主 要 噪声 源 电解厂房的主要 噪声源有 多功能机组机械 、 液压 、 空压机运动 、
一
：＾
ｌ
； 玉
ｌ ｌ
Ｉ １
ｌ １
１ 玉
一－＿
工艺运输车辆运 动、 槽控机控制 指示 扬声器声响 、 气控柜 电磁 阀动 作、 打壳气缸运 动、 特殊槽风冷处理等。
目前 中心下料预 焙阳极电解槽打壳 气缸均 以压缩空 气做为动 力源 ， 气动元件动作时产生的尾气 通过消音 器进行能量释放会产生 噪声 ， 若 噪声值超过 ８ ５ ｄ Ｂ （ Ａ） ， 将 严重 影响现场工作 的员工身 心健 康， 造成职业病危害 。所 以电解厂房噪声治理一直是 各铝行业 厂家 的首要任务之一。
｛ ／ ｒ ＿ ｆ Ｉ Ｊ ＿ … 一 Ｉ — 。 一 。 ｆ Ｊ … ～ — 一
里 ＼ ｛ ｝ 一 ｌ ＝
ｌ ： 出 Ｉ
一
１ ４ ９ ８÷２ ８ ４ ８ ｘ １ ０ ０ ％ ＝ ５ ２ ． ５ ９ ％。 ３ ． ３ 监控部门检测结果 结 束 语 （ １ ） ３ ０ ０ ｋ Ａ电解槽平均噪声值 ９ ６ ． １ ６ ｄ Ｂ （ Ａ） ； 该降噪装置结 构简单、 投入资金少 、 牢 固耐用 、 维 护费用低 。使 ３ ５ ０ ｋ Ａ电解槽平均 噪声值 ９ Ｏ ． ０ ８ ｄ Ｂ （ Ａ） 。 打壳气缸尾气实 现… ０’ 噪声值排放 ， 电解工工作 区域噪声值 控制在 （ ２ ） 检验标 准《 Ｇ Ｂ ｚ 厂 ｒ １ ８ ９ ． ８ — ２ ０ ０ ７工 作场所 物理 因素测 量 一噪 ７ ５ ｄ Ｂ （ Ａ） 以下 ； 打壳气缸使 用周 期提高一倍 以上 ， 回程尾 气得到二 声》 。 次利用 ， 达到节能 目标 ， 整体技术 达到了国内铝电解行业领先水 平。 （ ３ ） 结论 ： 不符合人体健康要求 ， 整改。 具备在电解铝行业 内具有推广 和示范价值。 ４ 降噪装置实施意义 参考文献 将噪声值控制在人体接受的范 围之 内， 达 到国家环保 和职业病 １ １ ３ ｏ ｏ 一 ３ ５ ０ ｋ Ａ 电 解槽 气控 原 理 图， 沈 阳铝 镁 设 计 院 ． 防范控制要求 ； 降低电解槽 打壳气缸运行维护费用 ， 实现节能 降耗 。 ［ 【 ２ ］ ３ ０ ０ ～ ３ ５ ０ ｋ Ａ电解槽 气控 系统安装 图， 沈阳铝镁设计院． ５ 实 施 方 案 及 工作 原 理 【 ３ ］ Ｇ Ｂ Ｚ ／ Ｔ １ ８ ９ ． ８ — ２ ０ ０ ７工作场所物理 因素测量一 噪声． 中华人 民共和 国 通过多方面讨论 ， 最终决定采用 改变噪声源 出 口位置 ， 将打壳
一
：＾
ｌ
； 玉
ｌ ｌ
Ｉ １
ｌ １
１ 玉
一－＿
工艺运输车辆运 动、 槽控机控制 指示 扬声器声响 、 气控柜 电磁 阀动 作、 打壳气缸运 动、 特殊槽风冷处理等。
目前 中心下料预 焙阳极电解槽打壳 气缸均 以压缩空 气做为动 力源 ， 气动元件动作时产生的尾气 通过消音 器进行能量释放会产生 噪声 ， 若 噪声值超过 ８ ５ ｄ Ｂ （ Ａ） ， 将 严重 影响现场工作 的员工身 心健 康， 造成职业病危害 。所 以电解厂房噪声治理一直是 各铝行业 厂家 的首要任务之一。
｛ ／ ｒ ＿ ｆ Ｉ Ｊ ＿ … 一 Ｉ — 。 一 。 ｆ Ｊ … ～ — 一
里 ＼ ｛ ｝ 一 ｌ ＝
ｌ ： 出 Ｉ
一
１ ４ ９ ８÷２ ８ ４ ８ ｘ １ ０ ０ ％ ＝ ５ ２ ． ５ ９ ％。 ３ ． ３ 监控部门检测结果 结 束 语 （ １ ） ３ ０ ０ ｋ Ａ电解槽平均噪声值 ９ ６ ． １ ６ ｄ Ｂ （ Ａ） ； 该降噪装置结 构简单、 投入资金少 、 牢 固耐用 、 维 护费用低 。使 ３ ５ ０ ｋ Ａ电解槽平均 噪声值 ９ Ｏ ． ０ ８ ｄ Ｂ （ Ａ） 。 打壳气缸尾气实 现… ０’ 噪声值排放 ， 电解工工作 区域噪声值 控制在 （ ２ ） 检验标 准《 Ｇ Ｂ ｚ 厂 ｒ １ ８ ９ ． ８ — ２ ０ ０ ７工 作场所 物理 因素测 量 一噪 ７ ５ ｄ Ｂ （ Ａ） 以下 ； 打壳气缸使 用周 期提高一倍 以上 ， 回程尾 气得到二 声》 。 次利用 ， 达到节能 目标 ， 整体技术 达到了国内铝电解行业领先水 平。 （ ３ ） 结论 ： 不符合人体健康要求 ， 整改。 具备在电解铝行业 内具有推广 和示范价值。 ４ 降噪装置实施意义 参考文献 将噪声值控制在人体接受的范 围之 内， 达 到国家环保 和职业病 １ １ ３ ｏ ｏ 一 ３ ５ ０ ｋ Ａ 电 解槽 气控 原 理 图， 沈 阳铝 镁 设 计 院 ． 防范控制要求 ； 降低电解槽 打壳气缸运行维护费用 ， 实现节能 降耗 。 ［ 【 ２ ］ ３ ０ ０ ～ ３ ５ ０ ｋ Ａ电解槽 气控 系统安装 图， 沈阳铝镁设计院． ５ 实 施 方 案 及 工作 原 理 【 ３ ］ Ｇ Ｂ Ｚ ／ Ｔ １ ８ ９ ． ８ — ２ ０ ０ ７工作场所物理 因素测量一 噪声． 中华人 民共和 国 通过多方面讨论 ， 最终决定采用 改变噪声源 出 口位置 ， 将打壳
铝电解槽新型打壳下料装置控制系统
13铝电解槽用新型打壳下料装置控制系统现有技术：现通用的预焙铝电解槽用打壳装置，由打壳气缸、导向连杆和打壳锤头构制而成，通过电磁换向阀控制气缸内活塞杆体上下往返运动，靠导向连杆带动打击锤头，击破由电解质和氧化铝所组成电解质结壳，形成一个氧化铝下料通道，以便准确定量的添加氧化铝至电解槽的电解质中，参加热点化学反应，生成电解铝。
存在问题：现通用的铝电解槽用打壳装置，打壳锤头上下运动的行程，往往是由气缸活塞杆的整个全行程所决定的，无论是电解质结壳或高或低、打壳锤头的或长短都不能确定其合理的打壳深度及行程，这样就容易产生下列弊端：1、在同等结壳高度（厚度）的情况下，磨损后较短的锤头则打不透电解质结壳孔洞，使氧化铝料无法定时定量准确的加添到电解槽中的电解质中；2、而新更换的较长的锤头，则由于穿打深度较长，即使打开了电解质结壳孔洞，锤头仍继续下行，这样不仅加剧了锤头磨损，而且还容易使锤头长包，使电解质粘附在锤头上；3、锤头粘附电解质长包后不仅需要人工进行及时清理，增加了劳动强度，加大了锤头重量，增大了气缸的回程提升载荷，易造成锤头回升缓慢，影响氧化铝添置入电解质中，影响电解质中的氧化铝浓度的平衡，造成槽效应的发生，增加氟化碳气体的排放量。
改进技术方案：在原气缸活塞杆下部的导向连杆与打壳锤头相连的部位上，安装上一个电压传感器，使打击锤头下行打通电解槽内电解质结壳孔洞后，瞬间将槽内电解质的电压讯号转变成控制信号，利用这种电压控制信号，来控制气缸活塞杆上下往复运动行程和方向的电磁方向阀的闭合回路及动作方向，从而使打壳锤头在打通电解质结壳孔洞后，立刻停止下行打击行程，迅速返回提升行程。
技术原理：在原设计绝缘良好的铝电解槽用打壳装置导向连杆与打壳锤头相连的导电金属部位，安装上一个电压传感器，使打击锤头下行打通电解槽内电解质结壳孔洞后，锤头下端部与电解质电解液瞬间接触后将电解槽内的电压变化讯号，通过导接线传导给电压继电器上，将电压讯号通过槽控箱，转变成控制信号，传导到控制气缸活塞杆上下往复运动的电磁方向阀上，从而使打壳锤头在打通电解质结壳后，立刻停止下行打击行程，迅速返回提升行程，及时改变打击锤头的运动方向，既防止了打击锤头打不透电解结壳的可能性，又防止打击锤头打透电解结壳孔洞后仍继续向下插入的可能性。
铝电解槽智能打壳系统[实用新型专利]
![铝电解槽智能打壳系统[实用新型专利]](https://img.taocdn.com/s1/m/5eb0483df02d2af90242a8956bec0975f465a4d3.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720437727.5(22)申请日 2017.04.21(73)专利权人 郑州中实赛尔科技有限公司地址 450001 河南省郑州市高新区长椿路11号Y03幢1单元1-6层1号(72)发明人 王伟之 曹志成 (74)专利代理机构 郑州大通专利商标代理有限公司 41111代理人 陈大通(51)Int.Cl.C25C 3/14(2006.01)C25C 3/20(2006.01)(54)实用新型名称铝电解槽智能打壳系统(57)摘要本实用新型属于铝电解技术领域，尤其涉及一种铝电解槽智能打壳系统，包括打壳气缸、打壳杆和打壳锤头，所述打壳气缸连接打壳杆的一端，打壳杆的另一端连接打壳锤头，还包括电磁方向阀和智能检测控制系统，所述电磁方向阀控制打壳气缸动作，所述智能检测控制系统包括多路频率信号产生模块、频率信号检测模块以及分析处理模块，所述多路频率信号产生模块的输出端与打壳锤头相连接，所述频率信号检测模块的输入端与电解槽底部相连接，所述频率信号检测模块的输出端与分析处理模块的输入端相连接，分析处理模块的输出端与电磁方向阀控制连接。
该系统集检测和控制为一体，即可满足电解铝行业对打壳作业的控制要求。
权利要求书1页 说明书3页 附图1页CN 206814861 U 2017.12.29C N 206814861U1.一种铝电解槽智能打壳系统，包括打壳气缸、打壳杆和打壳锤头，所述打壳气缸连接打壳杆的一端，打壳杆的另一端连接打壳锤头，其特征在于，还包括电磁方向阀和智能检测控制系统，所述电磁方向阀控制打壳气缸动作，所述智能检测控制系统包括多路频率信号产生模块、频率信号检测模块以及分析处理模块，所述多路频率信号产生模块的输出端与打壳锤头相连接，所述频率信号检测模块的输入端与电解槽底部相连接，所述频率信号检测模块的输出端与分析处理模块的输入端相连接，分析处理模块的输出端与电磁方向阀控制连接。
电解槽打壳气缸结构
电解槽打壳气缸结构
电解槽打壳气缸结构通常由气缸本体、活塞、活塞杆、密封圈、气缸盖等组成。
其中，气缸本体是整个气缸结构的主体部分，通常采用铝合金、不锈钢等高强度材料制造，以承受高压气体的作用力。
活塞是气缸内部的移动部件，与气缸壁形成密闭空间，通过压缩和释放气体来实现动力输出。
活塞杆是连接活塞和机械部件的部件，通常采用高强度钢材制造。
密封圈是保证气缸内部气密性的重要部件，通常采用橡胶、聚四氟乙烯等材料制造。
气缸盖是气缸的上部封闭部件，通常采用与气缸本体相同的材料制造，以确保整个气缸结构的稳定性和密封性。

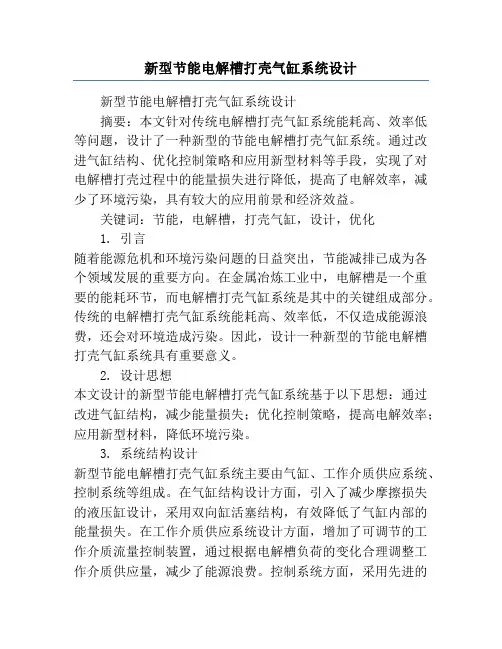

新型节能电解槽打壳气缸系统设计
新型节能电解槽打壳气缸系统设计新型节能电解槽打壳气缸系统设计摘要：本文针对传统电解槽打壳气缸系统能耗高、效率低等问题，设计了一种新型的节能电解槽打壳气缸系统。
通过改进气缸结构、优化控制策略和应用新型材料等手段，实现了对电解槽打壳过程中的能量损失进行降低，提高了电解效率，减少了环境污染，具有较大的应用前景和经济效益。
关键词：节能，电解槽，打壳气缸，设计，优化1. 引言随着能源危机和环境污染问题的日益突出，节能减排已成为各个领域发展的重要方向。
在金属冶炼工业中，电解槽是一个重要的能耗环节，而电解槽打壳气缸系统是其中的关键组成部分。
传统的电解槽打壳气缸系统能耗高、效率低，不仅造成能源浪费，还会对环境造成污染。
因此，设计一种新型的节能电解槽打壳气缸系统具有重要意义。
2. 设计思想本文设计的新型节能电解槽打壳气缸系统基于以下思想：通过改进气缸结构，减少能量损失；优化控制策略，提高电解效率；应用新型材料，降低环境污染。
3. 系统结构设计新型节能电解槽打壳气缸系统主要由气缸、工作介质供应系统、控制系统等组成。
在气缸结构设计方面，引入了减少摩擦损失的液压缸设计，采用双向缸活塞结构，有效降低了气缸内部的能量损失。
在工作介质供应系统设计方面，增加了可调节的工作介质流量控制装置，通过根据电解槽负荷的变化合理调整工作介质供应量，减少了能源浪费。
控制系统方面，采用先进的控制算法和传感器技术，实现对气缸系统的精确控制，提高了电解效率。
4. 系统优化设计为了进一步提高电解效率和降低能耗，针对电解槽打壳过程中的能量损失问题进行了系统优化设计。
通过分析能量流失的原因，采取一系列措施进行优化。
首先，通过改善气缸密封性能，减少泄漏损失。
其次，优化工作介质的供应和排放过程，缩短电解槽打壳时间，降低能源消耗。
最后，采用高效节能的电解槽打壳工艺，提高金属冶炼效率，降低环境污染。
5. 系统应用与前景展望新型节能电解槽打壳气缸系统在金属冶炼工业中的应用前景广阔。
铝电解槽智能打壳系统使用计划方案
铝电解槽智能打壳系统使用计划方案一、实施背景铝电解槽是铝冶炼中的重要设备之一，其主要作用是将铝矾土经过电解反应转化为铝金属。
在铝电解过程中，电解槽内部会形成一层厚厚的氧化铝壳，这会对电解效率产生负面影响。
为了保证铝电解的效率和质量，需要定期对电解槽进行打壳处理。
传统的打壳方式需要人工操作，不仅效率低下，而且存在一定的安全隐患。
因此，开发一种智能化的铝电解槽打壳系统，既可以提高打壳效率，又可以降低安全风险，具有非常重要的现实意义。
二、实施计划步骤1.需求分析：根据实际需求，确定铝电解槽智能打壳系统的功能和性能指标。
2.技术研发：通过对相关技术的研究，开发出符合要求的铝电解槽智能打壳系统。
3.测试验证：对开发出来的系统进行测试验证，确保其稳定性和可靠性。
4.推广应用：将铝电解槽智能打壳系统推广应用到铝冶炼企业中，实现工业化生产。
5.售后服务：为用户提供系统的售后服务，保证系统的正常运行和维护。
三、适用范围铝电解槽智能打壳系统适用于铝冶炼企业中的铝电解槽打壳工作，可广泛应用于铝电解槽打壳的各个环节。
四、创新要点1.采用智能化控制技术，实现自动化打壳。
2.使用高效的打壳工具，提高打壳效率。
3.采用先进的传感器技术，实时监测电解槽内部情况。
4.具备故障自诊断和报警功能，确保系统的稳定性和可靠性。
五、预期效果1.提高打壳效率，节约人力成本。
2.降低安全风险，保障工作人员的安全。
3.提高铝电解效率和质量，提高生产效益。
六、达到收益1.通过提高打壳效率，降低人力成本，实现生产成本的降低。
2.通过提高铝电解效率和质量，提高生产效益，增加企业收益。
七、优缺点1.优点：智能化控制，自动化打壳，提高打壳效率；采用先进的传感器技术，实时监测电解槽内部情况，确保系统的稳定性和可靠性；具备故障自诊断和报警功能，保障工作人员的安全。
2.缺点：系统的成本较高，需要一定的投资。
八、下一步需要改进的地方1.进一步优化系统性能，提高系统的稳定性和可靠性。

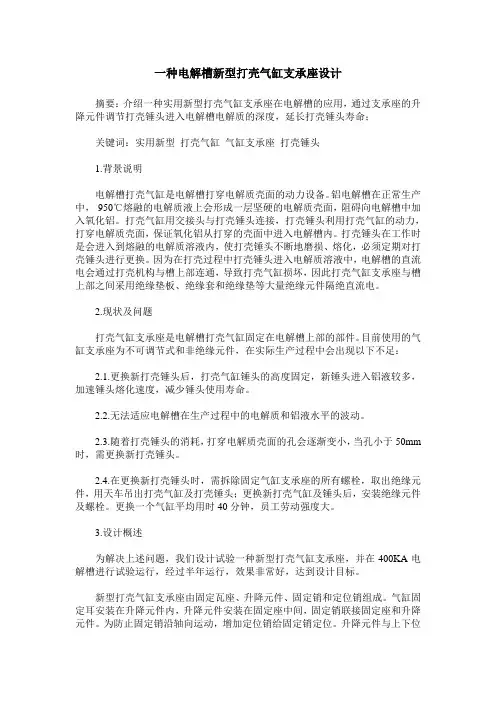

一种电解槽新型打壳气缸支承座设计
一种电解槽新型打壳气缸支承座设计摘要：介绍一种实用新型打壳气缸支承座在电解槽的应用，通过支承座的升降元件调节打壳锤头进入电解槽电解质的深度，延长打壳锤头寿命；关键词：实用新型打壳气缸气缸支承座打壳锤头1.背景说明电解槽打壳气缸是电解槽打穿电解质壳面的动力设备。
铝电解槽在正常生产中，950℃熔融的电解质液上会形成一层坚硬的电解质壳面，阻碍向电解槽中加入氧化铝。
打壳气缸用交接头与打壳锤头连接，打壳锤头利用打壳气缸的动力，打穿电解质壳面，保证氧化铝从打穿的壳面中进入电解槽内。
打壳锤头在工作时是会进入到熔融的电解质溶液内，使打壳锤头不断地磨损、熔化，必须定期对打壳锤头进行更换。
因为在打壳过程中打壳锤头进入电解质溶液中，电解槽的直流电会通过打壳机构与槽上部连通，导致打壳气缸损坏，因此打壳气缸支承座与槽上部之间采用绝缘垫板、绝缘套和绝缘垫等大量绝缘元件隔绝直流电。
2.现状及问题打壳气缸支承座是电解槽打壳气缸固定在电解槽上部的部件。
目前使用的气缸支承座为不可调节式和非绝缘元件，在实际生产过程中会出现以下不足：2.1.更换新打壳锤头后，打壳气缸锤头的高度固定，新锤头进入铝液较多，加速锤头熔化速度，减少锤头使用寿命。
2.2.无法适应电解槽在生产过程中的电解质和铝液水平的波动。
2.3.随着打壳锤头的消耗，打穿电解质壳面的孔会逐渐变小，当孔小于50mm 时，需更换新打壳锤头。
2.4.在更换新打壳锤头时，需拆除固定气缸支承座的所有螺栓，取出绝缘元件，用天车吊出打壳气缸及打壳锤头；更换新打壳气缸及锤头后，安装绝缘元件及螺栓。
更换一个气缸平均用时40分钟，员工劳动强度大。
3.设计概述为解决上述问题，我们设计试验一种新型打壳气缸支承座，并在400KA电解槽进行试验运行，经过半年运行，效果非常好，达到设计目标。
新型打壳气缸支承座由固定瓦座、升降元件、固定销和定位销组成。
气缸固定耳安装在升降元件内，升降元件安装在固定座中间，固定销联接固定座和升降元件。
一种电解槽节能气动系统控制装置[实用新型专利]
