电力系统概论课程设计一、课程目标知识目标：1. 理解电力系统的基本概念、组成和运行原理；2. 掌握电力系统中各种电气设备的功能、特性和相互关系；3. 了解电力系统的基本参数及其计算方法；4. 掌握电力系统的简单分析和计算方法。
技能目标：1. 能够运用所学知识分析和解决电力系统中的基本问题；2. 能够正确使用相关仪器和软件进行电力系统参数的测量与计算；3. 能够对电力系统进行初步的设计和优化。
情感态度价值观目标：1. 培养学生对电力系统的兴趣，激发他们探索科学技术的热情；2. 培养学生的团队合作意识和责任感，使他们能够在实际工作中发挥积极作用；3. 培养学生关注社会、环保和可持续发展的意识，提高他们对电力系统运行过程中能源消耗和环境保护的认识。
分析课程性质、学生特点和教学要求：本课程为电力系统概论，旨在让学生了解电力系统的基本知识，为后续专业课程打下基础。
学生处于高中阶段，具有一定的物理和数学基础，但对电力系统专业知识了解较少。
因此，课程目标需具体、明确，以便学生能够在有限的学习时间内掌握关键知识点。
课程目标分解：1. 知识目标：通过课堂讲解、实验演示和课后阅读，使学生掌握电力系统的基本概念、组成、运行原理以及相关设备的功能和特性；2. 技能目标：通过实验操作、上机实践和课程设计，培养学生运用所学知识分析和解决实际问题的能力；3. 情感态度价值观目标：结合课程内容和实践环节，引导学生关注电力系统在能源、环保等方面的现实问题，培养他们的社会责任感和团队协作精神。
二、教学内容本课程教学内容主要包括以下几部分：1. 电力系统基本概念：介绍电力系统的定义、组成、分类及运行原理，对应教材第一章内容。
2. 电力系统设备：讲解发电、输电、变电、配电等环节的设备及其功能，特性，对应教材第二章内容。
3. 电力系统参数：学习电力系统的基本参数及其计算方法，包括阻抗、导纳、功率、电压等，对应教材第三章内容。
4. 电力系统分析：介绍电力系统的基本分析方法，如潮流计算、短路计算等，对应教材第四章内容。
电力系统是指由发电、输电、配电和用户用电组成的一整套供电系统。
以下是电力系统中典型的工作任务描述：
1. 发电机组运行监控：负责监控和管理发电机组的运行情况，包括实时监测发电机组的发电功率、电压、频率等参数，并及时处理异常情况。
2. 输电线路巡检：定期巡检输电线路，检查线路的绝缘状态、设备连接情况、杆塔稳定性等，确保输电线路的正常运行和安全性。
3. 配电设备维护：负责配电设备的日常维护和检修，包括变压器、开关设备、配电盘等，以确保设备的正常运行和可靠性。
4. 电能质量分析：进行电能质量分析，监测和分析电网中的电压波动、谐波、闪变等问题，以识别和解决电能质量问题。
5. 电网故障处理：及时响应电网故障，包括线路故障、设备故障等，快速定位故障点并采取相应措施进行修复。
6. 新能源接入管理：负责新能源（如太阳能、风能）接入电
网的管理，包括新能源发电设备的接入审查、并网调度等工作。
7. 用户用电需求管理：收集和分析用户用电需求，制定合理的用电计划，以满足用户的用电需求。
8. 能耗监测与节能分析：对电力系统中各个环节的能耗进行监测和分析，提出相应的节能措施和优化方案。
9. 应急响应和救援：在突发情况下，及时响应电力系统的应急事件，采取相应的救援措施，确保电力系统的安全和可靠运行。
以上工作任务描述了电力系统中一些典型的职责和工作内容。
在实际工作中，电力系统的运维人员需要负责日常的设备维护、故障处理、能源管理等工作，以保障电力系统的稳定运行和用户的用电需求。
第一章绪论General introduction第一节电力系统概论General introduction of electric power industry一、电力系统的构成Composing of power system<一>电力工业在国民经济中的地位 The status of power industry in national economic1．电力工业是社会公共基础事业，是国民经济的一个重要部门。
2．为社会生产的各个领域提供动力，与社会生活密切相关；3．“经济要发展，电力要先行”。
从各国经济发展看，国民经济每增长1%，就要求电力工业增长1.3%—1.5%。
<二> 电力系统的形成 Development of power system1 初期电厂建在用电区附近，规模很小，孤立运行。
2 随着生产的发展和科学技术的进步，用电量和发电厂容量不断增加，但由于发电所需的一次能源通常离负荷中心较远，因此形成了电力网和电力系统。
<三>基本概念 Basic conception电力系统：发电机、变压器、输配电线路和电力用户的电器设备所组成的电气上的整体。
电力网：电力系统中输送、分配电能的部分（变压器和输配电线路）。
动力系统：电力系统+发电厂的动力部分（火电厂的锅炉、汽机；水电厂的水库、水轮机；核电厂的反应堆）二、电力系统的发展The history of electric power industry1．国外电力系统的发展历史1831 法拉第发现电磁感应定律后，出现了交流直流发电机，直流电动机出现里100-400V的低压直流输电系统；1882年德国 1500-2000V 直流输电系统1885年单相交流输电1891年三相交流输电俄国人展示了现代电力系统模式2．国内电力系统发展历史1882年第一座电厂在上海建成1882—1945年全国总装机容量185万KW，年发电量仅43亿KWh2000年全国总装机容量3亿KW，年发电量13556亿KWh并建成500kV交流、直流超高压输电线路，7个跨省电力系统西南大容量水电的开发，山西陕西和内蒙西部大量坑口电厂的建设，使得全国联网的格局逐步形成。
第一章1。
1、电力系统、电力网、动力系统的定义是什么?P1答:电力系统是指由发电机、变压器、电力线路、用户的用电设备等在电气上相互连接所组成的有机整体。
电力系统中,除去发电机、用户的用电设备，剩下的部分，即电力线路和它两边连接的变压器,称为电力网,简称电网.电力系统再加上它的动力部分可称为动力系统。
1.3、电力系统运行的特点和基本要求是什么?P4答：特点:1、电能不能大量储存;2、过渡过程非常迅速；3、与国民经济各部门密切相关.基本要求：1、保证可靠地持续供电（通常对一级负荷要保证不间断供电；对二级负荷，如有可能也要保证不间断供电。
当电力系统中出现供电不足时，三级负荷可以短时断电）;2、保证良好的电能质量（电力系统的电压和频率正常是保证电能质量的两大基本指标，一般规定，电压偏移不应超过额定电压的±5%。
频率偏移不超过±（0.2～0.5)Hz。
）3、努力提高电力系统运行的经济性。
1。
4、衡量电能质量的指标是什么?P6答：衡量电能质量的指标是电压偏差、频率偏差、谐波畸变率、三相不平衡度、电压波动和闪变、暂时过电压和瞬态过电压。
1。
7、电力系统的接线方式有哪几种？比较有备用接线和无备用接线的优缺点.P10 答:接线方式:两种（有备用接线和无备用接线)无备用接线指用户只能从一个方向取得电源的接线方式，包括放射式、干线式、链式。
优点:简单、经济、运行方便；缺点：供电可靠性差、电能质量差。
有备用接线包括双回路放射式、双回路干线式、双回路链式、环式和两端供电网.优点：供电可靠、电能质量高；缺点：运行操作和继电保护复杂，经济性差.1.8、电力系统各元件的额定电压如何确定？P11答：1、用电设备的额定电压为U N（最理想、最经济的工作电压），也是其他元件的参考电压.2、电力线路的额定电压和用电设备的额定电压是相等的.3、发电机的额定电压应该比线路的额定电压高5%，即U GN=U N（1+5％）。
1.电力系统运行的特点：电能不能大量储存、过渡过程非常迅速、与国民经济各部门密切相关；基本要求：保证可靠地持续供电、保证良好的电能质量、努力提高电力系统运行的经济性。
2.按供电可靠性的要求将负荷分为三级：一级负荷：属于重要负荷，如果对该负荷中断供电，将会造成人身事故、设备损坏、产生大量废品，或长期不能恢复生产秩序，给国民经济带来巨大损失。
二级负荷：如果对该负荷中断供电，将会造成大量减产、工人窝工、机械停止运转、城市公用事业和人民生活受到影响。
三级负荷：指不属于第一、二级负荷的其他负荷，短暂停电不会带来严重后果，如工厂的不连续生产车间或辅助车间、小城镇、农村用电等。
3.电力系统的接线方式和特点：无备用接线的特点是简单、经济、运行方便，但供电可靠性差、电能质量差；有备用接线的优点是供电可靠、电能质量高，缺点是运行操作和继电保护复杂，经济性较差。
4.中性点接地方式：一般电压在35及其以下的中性点不接地或经消弧线圈接地，称小电流接地方式；电压在110及其以上的中性点直接接地，称大电流接地方式。
5.为了减小电晕损耗或线路电抗，电压在220以上的输电线还常常采用分裂导线。
6.在精度要求较高的场合，采用变压器的实际额定变比进行归算，即准确归算法。
在精度要求不太高的场合，采用变压器的平均额定变比进行归算，即近似归算法。
7.线电压与相电压存√3倍的关系，三相功率与单相功率存在3倍关系，但他们在标幺值中是相等的。
8.电压降落是指线路始、末两端电压的向量差（12）。
电压损耗是指线路始、末两端电压的数值差（U12）。
电压偏移是指网络中某一点的电压与该网络额定电压的数值差。
9.电力线路的电能损耗：如果在一段时间内电力网络的负荷不变，则相应的电能损耗为△△(P∧2∧2)∧2。
变压器的电能损耗等于励磁支路的电能损耗与阻抗支路的电能损耗之和。
变压器在额定运行条件下励磁支路的电能损耗对应着空载损耗P0，阻抗支路的电能损耗对应着短路损耗。
电力系统概论第二版答案电力系统概论第二版答案电力系统概论第二版答案【篇一：电力系统概论题库】开关电器的作用下列说法不正确的是（）。
a.正常工作情况下可靠地接通或断开电路；b.在改变运行方式时进行切换操作；c.当系统中发生故障时迅速切除故障部分，以保证非故障部分的正常运行；d.在电力系统中起到汇集和分配电流的作用2、110kv 及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）a．5% b．10% c．15% d．20%3、少油式断路器中油的用途是（）。
a．灭弧介质b．灭弧介质和绝缘介质c．绝缘介质d以上都不对4、多油断路器中油的用途是（）。
a．灭弧介质b．灭弧介质和绝缘介质c．绝缘介质d以上都不对5、关于气体的特性下列说法不正确的是（）。
a.无色、无臭、不可燃的惰性气体b. 有毒c.电负性气体d.灭弧能力很强6、有关隔离开关的作用下列说法错误的是（）。
a.隔离电源b.刀闸操作c.接通和断开小电流电路d可以带电操作三、选择题1. d2.c3．a4．b5．b6．d二、选择题1．短路电流计算中，电路元件的参数采用（）。
a.基准值b.标么值c.额定值d.有名值2．短路电流计算中，下列假设条件错误的是（）。
a.三向系统对称运行b各电源的电动势相位相同c各元件的磁路不饱和同步电机不设自动励磁装置3．220kv系统的基准电压为（）。
a.220kvb.242kvc.230kvd.200kv4.短路电流的计算按系统内（）。
a.正常运行方式b. 最小运行方式c. 最大运行方式d. 满足负荷运行方式5．只有发生（）故障，零序电流才会出现。
a.相间故障b.振荡时c.不对称接地故障或非全相运行时d.短路6．在负序网络中，负序阻抗与正序阻抗不相同的是（）。
a.变压器b.发电机c.电抗器d.架空线路7．发生三相对称短路时，短路电流为（）。
a.正序分量b.负序分量c.零序分量d.正序和负序分量8．零序电流的分布主要取决于（）。

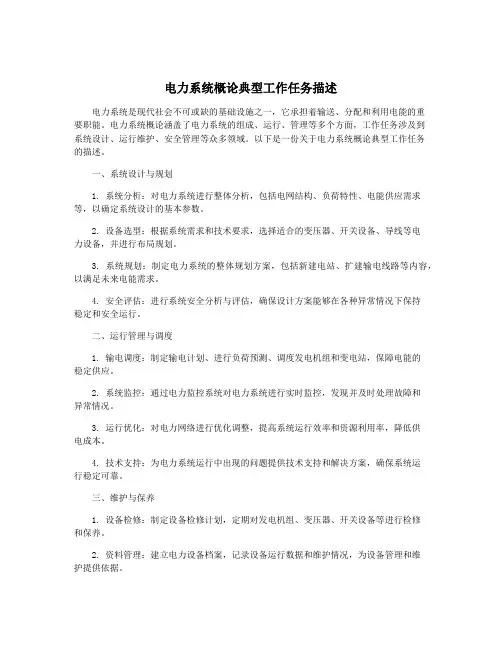

电力系统概论典型工作任务描述电力系统是现代社会不可或缺的基础设施之一，它承担着输送、分配和利用电能的重要职能。
电力系统概论涵盖了电力系统的组成、运行、管理等多个方面，工作任务涉及到系统设计、运行维护、安全管理等众多领域。
以下是一份关于电力系统概论典型工作任务的描述。
一、系统设计与规划1. 系统分析：对电力系统进行整体分析，包括电网结构、负荷特性、电能供应需求等，以确定系统设计的基本参数。
2. 设备选型：根据系统需求和技术要求，选择适合的变压器、开关设备、导线等电力设备，并进行布局规划。
3. 系统规划：制定电力系统的整体规划方案，包括新建电站、扩建输电线路等内容，以满足未来电能需求。
4. 安全评估：进行系统安全分析与评估，确保设计方案能够在各种异常情况下保持稳定和安全运行。
二、运行管理与调度1. 输电调度：制定输电计划、进行负荷预测、调度发电机组和变电站，保障电能的稳定供应。
2. 系统监控：通过电力监控系统对电力系统进行实时监控，发现并及时处理故障和异常情况。
3. 运行优化：对电力网络进行优化调整，提高系统运行效率和资源利用率，降低供电成本。
4. 技术支持：为电力系统运行中出现的问题提供技术支持和解决方案，确保系统运行稳定可靠。
三、维护与保养1. 设备检修：制定设备检修计划，定期对发电机组、变压器、开关设备等进行检修和保养。
2. 资料管理：建立电力设备档案，记录设备运行数据和维护情况，为设备管理和维护提供依据。
3. 故障排除：对系统中出现的故障进行检修维护，保障故障设备尽快恢复正常生产。
4. 防护装置：检测防护装置的有效性，确保设备在故障情况下能够及时切除电源，保障人员和设备的安全。
四、安全管理与规范1. 安全培训：对电力系统工作人员进行安全培训，提高他们的安全意识和应急处置能力。
2. 安全管理：建立健全的安全管理制度，对电力系统运行中的安全隐患进行排查和整改，确保系统安全稳定。
3. 规范执行：严格执行相关的电力系统运行规范和标准，确保系统运行符合法律法规要求。
电力系统概论典型工作任务描述电力系统是一个复杂的系统，涉及到发电、输电、配电以及电力设备的运行和维护等多个方面。
在电力系统领域工作的人员需要具备丰富的知识和技能，才能胜任各种任务。
下面我们将就电力系统典型工作任务进行描述。
一、发电1. 发电厂运行人员：发电厂运行人员需要负责发电机组的启停、调试、监控和检修工作，确保发电机组的安全运行和正常供电。
2. 发电厂维护人员：负责发电设备的定期维护和故障处理，保障发电设备的可靠运行。
3. 发电厂工程师：负责发电厂的规划设计、设备选型和工程管理等工作，确保发电厂的建设和改造工程按时完成。
二、输电1. 输电运行人员：负责高压线路和变电站的安全运行，及时处理线路和设备故障，确保电网的稳定供电。
2. 输电维护人员：负责高压线路和变电站的巡视、清扫、维护和检修工作，确保输电设备的正常运行。
3. 输电工程师：负责输电线路和变电站的设计、改造和工程管理等工作，确保电网的安全可靠。
三、配电1. 配电运行人员：负责配电设备的监控和操作，及时处理配电故障，确保用户的正常用电。
2. 配电维护人员：负责配电设备的巡视、维护和检修工作，确保配电系统的正常运行。
3. 配电工程师：负责配电系统的规划设计、改造和工程管理等工作，确保供电质量和用户用电需求的满足。
四、电力设备1. 电力设备检修工：负责发电机、变压器、开关设备等电力设备的检修和维护工作，确保设备的安全可靠。
2. 电力设备技术员：负责电力设备的技术支持和故障排除，提供技术指导和培训。
五、电力系统运行管理1. 电力系统运行员：负责电力系统的实时监控和操作，及时处理电力系统的异常情况，确保电网的稳定运行。
2. 电力系统调度员：负责电力系统的调度和运行计划的制定，协调各个配电段和发电厂的运行，保障电网的稳定供电。
3. 电力系统管理人员：负责电力系统的规划、监管和运行管理，确保电力系统的安全稳定和经济运行。
六、电力系统安全与环保1. 电力系统安全管理人员：负责电力系统的安全管理和应急预案的制定，加强系统安全管理和事故处理。
1.电力系统运行的特点：电能不能大量储存、过渡过程非常迅速、与国民经济各部门密切相关；基本要求：保证可靠地持续供电、保证良好的电能质量、努力提高电力系统运行的经济性。
2.按供电可靠性的要求将负荷分为三级：一级负荷：属于重要负荷，如果对该负荷中断供电，将会造成人身事故、设备损坏、产生大量废品，或长期不能恢复生产秩序，给国民经济带来巨大损失。
二级负荷：如果对该负荷中断供电，将会造成大量减产、工人窝工、机械停止运转、城市公用事业和人民生活受到影响。
三级负荷：指不属于第一、二级负荷的其他负荷，短暂停电不会带来严重后果，如工厂的不连续生产车间或辅助车间、小城镇、农村用电等。
3.电力系统的接线方式和特点：无备用接线的特点是简单、经济、运行方便，但供电可靠性差、电能质量差；有备用接线的优点是供电可靠、电能质量高，缺点是运行操作和继电保护复杂，经济性较差。
4.中性点接地方式：一般电压在35kV及其以下的中性点不接地或经消弧线圈接地，称小电流接地方式；电压在110kV及其以上的中性点直接接地，称大电流接地方式。
5.为了减小电晕损耗或线路电抗，电压在220kV以上的输电线还常常采用分裂导线。
6.在精度要求较高的场合，采用变压器的实际额定变比进行归算，即准确归算法。
在精度要求不太高的场合，采用变压器的平均额定变比进行归算，即近似归算法。
7.线电压与相电压存√3倍的关系，三相功率与单相功率存在3倍关系，但他们在标幺值中是相等的。
8.电压降落是指线路始、末两端电压的向量差（dU=U1-U2）。
电压损耗是指线路始、末两端电压的数值差（U1-U2）。
电压偏移是指网络中某一点的电压与该网络额定电压的数值差。
9.电力线路的电能损耗：如果在一段时间内电力网络的负荷不变，则相应的电能损耗为△W=△Pt=(P∧2+Q∧2)Rt/U∧2。
变压器的电能损耗等于励磁支路的电能损耗与阻抗支路的电能损耗之和。
变压器在额定运行条件下励磁支路的电能损耗对应着空载损耗P0，阻抗支路的电能损耗对应着短路损耗Pk。
第1章电力系统概论检测题解析一、填空题：1.电力系统是由发电厂、变电站、输电线路和电力用户组成的一个整体。
2.工厂供配电系统是由总降压变电所、高压配电所、车间变电所、高压设备和高压配电线路组成。
3. 总降压变电所是用户电能供应的枢纽。
它将35—220kV的外部供电电源电压降为6-10 kV高压配电电压，供给高压配电所、车间变电所或建筑物变电所和高压用电设备。
4.电力系统的电能质量是指电压、频率和波形的质量。
5. 电力线路将发电厂、变电站和电能用户连接起来，完成输送电能和分配电能的任务。
6.电能属于二次能源，煤、石油、天然气、水能、风能和太阳能属于一次能源。
7发电机的额定电压为线路额定电压的105%；升压变压器的一次侧额定电压与发电机的额定电压相同；降压变压器的一次侧额定电压应与线路的额定电压相同；在线路较短、或10kV及以下线路，变压器的二次侧额定电压较线路的电压高 5 ；当线路较长或35kV及以上高压线路时，变压器的二次侧额定电压应比相连线路的额定电压高10 %。
8.电力系统的运行状态可分为暂态和稳态两种；其中稳态的运行参数与时间无关，暂态的运行参数与时间有关。
9.中性点的运行方式分有中性点不接地的电力系统、中性点直接接地的电力系统和中性点经消弧线圈接地的电力系统3种。
其中中性点直接接地的电力系统称为大接地系统。
10.电压在某一段时间内急剧变化而偏离额定值的现象，称为电压波动；周期性电压急剧变化引起电源光通量急剧波动而造成人的视觉感官不舒适的现象，称为闪变。
二、判断正误题：1.中性点不接地系统属于大接地系统，适用于110kV的系统。
（F）2.发电厂是电源，变电所是负荷中心，它们相距较远，因此频率不同。
（F）3.中性点不接地系统发生单相短路时，允许带故障继续运行2小时。
（T）4.总降压变电所可将6~10kV高压配电降为220/380V的低压配电。
（F）5.变压器二次侧的额定电压均应比相连线路的额定电压高5%。
注电考试科目为了保证电力行业从业人员的安全性和技术水平，在电力系统运行和维护中，各级电力管理部门普遍要求从业人员参加注电考试并获得相应的注电证书。
注电考试科目是指电力从业人员需要具备的相关知识和技能内容，它们涵盖了电力系统的不同方面。
本文将就注电考试科目进行详细介绍。
一、电力系统概论电力系统概论是注电考试科目的基础部分，它主要包括电力系统的组成、结构、运行原理和基本术语等内容。
通过学习电力系统概论，考生了解电力系统的基本构成，能够理解电力系统中各个组成部分的作用和相互关系。
此外，考生还需要了解电力系统中常用的术语，掌握电力系统的运行原理。
二、电力设备与线路电力设备与线路是注电考试科目的重要部分，它包括发电设备、变电设备和输配电线路等内容。
考生需学习各种电力设备的基本原理、工作方式和特点，了解线路结构和故障处理等相关知识。
通过学习电力设备与线路，考生能够掌握电力系统中不同设备的性能与功能，具备对设备故障进行分析和处理的能力。
三、安全操作与维护安全操作与维护是注电考试科目的核心内容，它主要包括电气安全、设备维护和事故处理等方面的知识。
在此科目中，考生需要了解电力系统操作过程中的安全注意事项，熟悉常用的安全防护措施。
同时，考生还需要学习设备的维护方法和周期，以及应对各类电力事故的紧急处理措施。
四、电力质量与能效电力质量与能效是注电考试科目中的新兴内容，它关注电力系统的稳定性和能源利用效率。
考生需要学习电力系统中的频率、电压、功率因数等参数的控制与调节，了解提高电能利用效率的方法和技术。
掌握电力质量与能效的知识有助于提升电力系统的运行效果和经济效益。
五、监测与控制系统监测与控制系统是注电考试科目中的关键内容，它涉及电力系统的远程监视与控制技术。
考生需要了解监测与控制系统的组成、工作原理和应用范围，并熟悉现代监测与控制设备的操作和维护。
在此科目中，考生还需学习数据采集与分析方法，以及相关的通信和网络技术知识。
第一章1.1、电力系统、电力网、动力系统的定义是什么？P1答：电力系统是指由发电机、变压器、电力线路、用户的用电设备等在电气上相互连接所组成的有机整体。
电力系统中，除去发电机、用户的用电设备，剩下的部分，即电力线路和它两边连接的变压器，称为电力网，简称电网。
电力系统再加上它的动力部分可称为动力系统。
1.3、电力系统运行的特点和基本要求是什么？P4答：特点：1、电能不能大量储存；2、过渡过程非常迅速；3、与国民经济各部门密切相关。
基本要求：1、保证可靠地持续供电（通常对一级负荷要保证不间断供电；对二级负荷，如有可能也要保证不间断供电。
当电力系统中出现供电不足时，三级负荷可以短时断电）；2、保证良好的电能质量（电力系统的电压和频率正常是保证电能质量的两大基本指标，一般规定，电压偏移不应超过额定电压的±5%。
频率偏移不超过±（0.2~ 0.5）Hz。
）3、努力提高电力系统运行的经济性。
1.4、衡量电能质量的指标是什么？P6答：衡量电能质量的指标是电压偏差、频率偏差、谐波畸变率、三相不平衡度、电压波动和闪变、暂时过电压和瞬态过电压。
1.7、电力系统的接线方式有哪几种？比较有备用接线和无备用接线的优缺点。
P10答：接线方式：两种（有备用接线和无备用接线）无备用接线指用户只能从一个方向取得电源的接线方式，包括放射式、干线式、链式。
优点：简单、经济、运行方便；缺点：供电可靠性差、电能质量差。
有备用接线包括双回路放射式、双回路干线式、双回路链式、环式和两端供电网。
优点：供电可靠、电能质量高；缺点：运行操作和继电保护复杂，经济性差。
1.8、电力系统各元件的额定电压如何确定？P11答：1、用电设备的额定电压为U N（最理想、最经济的工作电压），也是其他元件的参考电压。
2、电力线路的额定电压和用电设备的额定电压是相等的。
3、发电机的额定电压应该比线路的额定电压高5%，即U GN=U N(1+5%)。
4、变压器的额定电压：变压器的一次侧额定电压等于用电设备的额定电压，即U1N=U N；但是，直接和发电机相连的变压器，其一次侧额定电压等于发电机的额定电压，即U1N=U GN=U N(1+5%)。
变压器的二次侧额定电压：当电力线路的额定电压为10 kV及以上，比线路的额定电压高10%；当电力线路的额定电压为10 kV以下，比线路的额定电压高5%。
1.9、电力系统中性点的接线方式有哪几种？分析其适用范围。
P14-16答：接线方式主要有三种：不接地、经消弧线圈接地和直接接地。
一般电压在35kV及其以下的中性点不接地或经消弧线圈接地，称小电流接地方式；电压在110kV及其以上的中性点直接接地，称大电流接地方式。
1.12、钢芯铝绞线分为几类？导线型号（如LGT—120）后面的数字表示什么？P17-18答：钢芯铝绞线按照其铝线和钢线截面比的不同有不同的机械强度，一般分为三类：LGJ型—普通钢芯铝绞线；LGJQ型—轻型钢芯铝绞线；LGJJ—加强型钢芯铝绞线。
数字代表主要载流部分的额定截面积为120mm2。
1.13、架空为什么要换位？规程规定，架空线长度大于多少千米就应该进行换位？P18答：架空线路的换位是为了减小三相参数的不平衡。
按有关规程规定：在中性点直接接地的电力网中，长度超过100km 的线路，均应换位。
换位循环长度不宜大于200km 。
第二章2.2、架空线路采用分裂导线有什么好处？220、330、500kV 分别采用几分裂的导线？P27答：好处：改变了导线周围的磁场分布，等效地增大了导线半径，从而减小了每相导线的电抗，也可以减少电晕现象。
220-330kV 运行电压的线路采用2分裂导线；500 kV 运行电压的线路采用4分裂导线。
(分裂成2、3、4根)2.5、什么是电晕现象？电晕现象有什么危害？P27-28答：电晕现象就是指导线周围空气的电离现象。
电晕是要消耗有功功率、消耗电能的。
此外，空气放电时产生的脉冲电磁波对无线电和高频通信产生干扰，电晕还会使导线表面发生腐蚀，从而降低导线的使用寿命。
2.6、双绕组变压器电阻、电抗、电导、电纳的计算公式是什么？与变压器短路试验数据和空载试验数据是怎么样的对应关系？公式中电压U N 用哪一侧的值？ 答：电阻：221000N N K T S U P R = 电抗：N N K T S U U X 100%2= 电导：201000NT U P G = 电纳：20100%NN T U S I B = 电阻R T 与短路损耗P K 成正比；电抗X T 与短路电压百分值U K %成正比；电导G T 与三相空载损耗P 0成正比；电纳B T 与空载电流百分值I 0%成正比。
U N 为变压器高压侧的额定电压。
2.13、什么是变压器变的平均额定变比？P45答：平均额定变比是指变压器两侧母线的平均额定电压之比。
（变压器两侧母线的平均额定电压一般较网络的额定电压近似高5%。
）实际额定变比是指变压器两侧的额定电压之比。
额定电压和平均额定电压额定电压U N (KV) 3 6 10 35 110 220 330 550 平均额定电压Uav(KV) 3.15 6.3 10.5 37 115 230 345 525第三章3.1、电力系统潮流分布计算的目的是什么？P55答：可以帮助我们全面地、准确地掌握电力系统中各元件的运行状态，正确地选择电气设备和导线截面，确定合理的供电方案，合理的调整负荷。
通过潮流分布计算，还可以发现系统中的薄弱环节，检查设备、元件是否过负荷，各节点电压是否符合要求等，从中发现问题，提出必要的改进措施，实施相应的调压措施，保证电力系统运行时各点维持正常的电压水平，并使整个电力系统获得最大的经济性。
3.4、电压降落、电压损耗、电压偏移各是如何定义的？P57-58答：电压降落是指线路始、末两端电压的相量差（.2.1.U U U d -=）。
电压损坏是指线路始、末两端电压的数值差（U U 21-）。
100%21⨯-=∆U U U N U 电压偏移是指网络中某一点的电压与该网络额定电压的数值差。
始端：100%1.1⨯-=∆U U U U N N N末端：100%2.2⨯-=∆U U U U N N N3.6、简单辐射形网络潮流分布计算的内容及一般步骤是什么？P653.9、对闭环网进行初步潮流分布时，是否考虑网络中的功率损耗和电压降落？答：不计网络中的功率损耗和电压降落。
3.10、简单闭环网潮流分布计算的内容及主要步骤是什么？P723.17、运用计算机计算电力系统潮流分布时，变量和节点是如何分类的？什么是PQ 节点、PV 节点和平衡节点？P91第四章4.1、电力系统的无功电源有哪些？无功负荷有哪些？无功功率平衡方程式是什么？P109答：无功功率电源：发电机、调相机、静电电容器和静止补偿器。
无功功率负荷：异步电动机、同步电动机、电炉、整流设备及照明灯具等。
无功功率平衡方程式： ∑∆+∑=∑Q Q Q L GC （P114）GC Q ∑—无功功率电源容量之和；L Q ∑—无功功率负荷之和；∑∆Q —电力网中的无功功率损耗4.3、中枢点的调压方式有哪些？什么是逆调压、顺调压和常调压？P118答：方式：逆调压、顺调压和常调压三类。
逆调压：对于大型网络，如中枢点至负荷点的供电线较长，且负荷变动较大（即最大负荷与最小负荷的差值较大），则在最大负荷时要提高中枢点的电压，以抵偿线路上因最大负荷而增大的电压损耗 ;在最小负荷时要降低中枢点的电压，以防止负荷点的电压过高。
常电压：对于中型网络，如负荷变动较小，线路上电压损耗也较小，这种情况只要把中枢点电压保持在较线路电压高2%—5%的数值顺电压：对于小型网络，如中枢点至负荷点得供电线路不长，负荷大小变动不大，线路上的电压损耗也很小4.4、电力系统电压调整的措施有哪些？P119-128（1）改变发电机端电压调压：发电机端电压调整就是借助于发电机的自动励磁调节器，改变励磁机电压而实现的。
（2）改变变压器的变比调压（3）利用无功补偿设备调压：（4）利用串联补偿电容调压：4.5、改变变压器分接头，是否能彻底解决调压问题？有载调压变压器分接头的选择与普通变压器分接头的选择有什么不同？P120——125不能， 普通变压器：不能带负荷调分接头，只能停电后改变分接头，有载调压变压器：可以在带负荷情况下，不停电改变变压器的分接头4.9、如何实现对电力系统频率的“一次调整”和“二次调整”？P133第一种负荷曲线的变化，频率很快，周期很短，变化幅度很小，这是由于想象不到的小负荷经常性的变化引起的。
对于第一种负荷变化引起的频率偏移进行调整，成为频率的“一次调整”。
调节方法一般是调节发电机组的调速器系统。
第二种负荷曲线的变化，频率较慢，周期较长，幅度较大。
这是由于一些冲击性、间歇性负荷的变动引起的。
对于第二种负荷变化引起的频率偏移进行调整，成为了频率的“二次调整”调节方法是调节发电机组的调频器系统。
4.10、电力系统的备用容量有哪些？P134负荷备用一般为最大发电负荷的2%—5%事故备用一般为最大发电负荷的5%—10%检修备用一般为最大发电负荷的4%—5%国民经济备用一般为最大发电负荷的3%—5%-或者分为热备用和冷备用4-18、有功功率负荷最优分配的目的是什么？P143目标：在满足一定约束条件的前提下，尽可能使电能在产生的过程中消耗的能源最少。
要想实现功率的经济分配，就必须首先考虑各类发电厂的运行特点及各类发电设备的经济特性。
第五章5-1、.电力系统故障类型有哪些？各种故障发生的几率如何？P156•对电力系统危害较严重的有短路、断路以及各种复杂故障等。
•短路种类发生的几率•三相短路（对称短路）约5%（最严重）•两相短路约10%•单相短路接地约65%•两相短路接地约20%•三相短路时，三相电路依旧是对称的；后三种是不对称短路5-2、分析发生各种短路的原因、现象及后果。
P155-156原因1、主要是电气设备载流部分的绝缘损坏①各种形式的过电压、绝缘材料的自然老化、脏污、直接的机械损伤等；②设计、安装及维护不良所致；2、运行人员带负荷拉隔离开关，或者线路检修后未拆除地线就加上电压等误操作。
3、鸟兽跨接在裸露的载流部分以及风、雪、雹等自然现象所造成的。
后果：(1)短路点的电弧有可能烧坏电气设备，同时很大的短路电流通过设备会使发热增加，当短路持续时间较长，可能使设备过热而损坏;（2）很大的短路电流通过导体时，要引起导体间很大的机械应力，有可能是设备变形或遭到不同程度的损坏。
(3)系统电压大幅度下降，对用户影响很大。
(4)发生接地短路时,会产生不平衡电流和磁通，将在邻近的通讯线路、铁道信号系统感应出很大的电动势,这将造成对通信的干扰，并危及设备和人身的安全.(5)短路发生后，有可能使并列运行的发电机失去同步，破坏系统的稳定，甚至使电力系统瓦解，引起大片地区的停电，这是短路故障最严重的后果。
