电力系统通信概论湖北超高压输变电公司孟应平一、电力系统通信通信：完成信息的收集、传输、交换的过程。
终端设备、传输设备、交换设备。
电力系统通信：利用电力系统资源和其他公共通信手段，解决电力系统生产特殊要求，为电力系统生产服务的独立通信系统（专网），总称电力系统通信。
二、通信的几个有关概念1．电平（功率）：表示信号功率的大小。
单位：分贝，dB m=10lg (p o/1mw)2．频率：表示信号变化的快慢。
单位：hz= (1/s) , 周波/秒。
3．带宽：表示频率的间隔（△f）。
单位：Hz, △f=f2一f14．通信容量---速率: 每秒传输比特（位）数量的多少。
单位：bit/s=(bit/s)5．频带利用率：每赫滋带宽传输的通信容量。
单位：bit/s/ Hz, =(bit/s/ Hz,)6．误码率：一定传输时间内，传输错误的比特数与总比特数的比。
单位：EBR（Error Bit Rate）=(错误比特/总比特数) 7．码型：用以表示二进制代码的信号的波形。
AMI, CMI, BCD（二十进制编码）RZ（归零码）, NRZ（不归零码）HDB3（三阶高密度双极性码）8. 编码：通过数码变换，将原始二进制代码变换成适合信道传输的另一种数玛的过程，叫编码。
编码的目的是：1）便于提出时钟；2）提高信号抗干扰能力；3）便于检测误码和纠错；4）压缩码率，提高线路传输速率；9．调制：利用待传输信号（数字、模拟）去改变载频（波）信号的某一参数（量），便于信道传输，这一过程就叫调制。
1）调幅2）调频3）调相10．复用：在一个传输煤质中，同时传输多个信号，就叫复用。
1）频分复用2）时分复用3）码分复用4）波分复用11．时钟：设备固有的（或外部输入）频率和波形都固定的信号源。
（hz，bit/s）12．同步：同一网络上的网元设备，通过同一时钟信号源的指挥，达到同节拍的信号输入、输出，此时的状态叫同步；反之，叫失步。
13. PCM：（Pulse Coded Modulation &Demudulation）脉冲编码调制解调机（终端机）功能：将30路模拟信号或低速数据信号复接成一路2M 数据信号；反之，将一路2M数据信号分解成30路模拟信号或低速数据信号。
详细了解电力系统通信（图文详解）本文将从电力通信中常用的设备说起，向大家概括性地介绍下电力通信的大致情况，不打算大篇幅讲通信原理，旨在通过此文，让即将从事电力系统通信岗位的新员工，能够从一个系统框架的角度去认识电力通信设备，少走一些弯路。
为什么要有电力系统通信?电力系统通信为电力系统正常运行提供全面的支撑，如调度和站用内线电话，2M及光纤通信等。
其主要作用是为保护、自动化等设备提供优质可用的通道，供站与站之间的设备进行通信，并将站内信号上传到局端。
听起来好像很复杂的样子，那么他们是如何工作的呢?要解答这个问题，需要了解电力通信中常见的设备。
首先来认识一下电力通信的最常用设备：配线架。
如果用电力系统的概念来解释这个名词，就是通信系统用的母线。
依照通信方式的不同，分为音频配线架、数字配线架和光纤配线架，英文简称分别为VDF、DDF、ODF。
1配线架音频配线架(VDF)如下图所示，此为站内常用的音频配线架。
它的作用是连接用64k速度传输的设备。
如上图所示的打满线的第一排端子，通常被称为是设备侧，通向PCM(后文将有介绍)。
如上图所示，第一排下口零散分布的一对一对线，则是通向站内的自动化设备，视通信方式的制定而选择接入对应的端子。
用户侧常见设备：自动化所用的调度、集控主备用设备、站内电话、计量电话、调度直通和集控直通电话。
一般情况下，现场工作是将站内所有的用户设备通过一根网线或是多股电缆传送至VDF，并在VDF的一排打满，然后再通过音频线跳接至相应的端口。
以前有些老站也是通过端子排挂到综合配线柜上再跳接的办法。
具体如何接线，视现场条件和运行方式的规定而调整。
数字配线架(DDF)虽然是换了种形式，但实质上的作用和VDF类似，也是有设备侧和用户侧，设备侧通常指的是光端机，用户侧则主要是指带着业务的PCM设备，以及少量的调度数据网路由器。
图中所见的是连接端子，它是将上排和下排连接一起，两个端子构成了一收一发的完整通道，在它的背面，上端是从光端机过来的2M 线，一般情况是全部插满，而下端，视通信运行方式的制定而选择合适的端口进行接入，然后再通过上所示的连接端子一起构成通路。
电力系统通信探析电力系统通信探析电力系统通信是指在电力系统内部，不同电力设备之间，在一定范围内进行信息传递和交换，以便于电力设备的控制、监控、调度和保护等方面的工作。
目前，电力系统通信已经成为电力系统运行的重要组成部分，在电力系统的可靠性、经济性和安全性方面起着至关重要的作用。
一、电力系统通信的定义及特点电力系统通信是指，在电力系统内部，各电力设备之间以及电力系统与外部之间所进行的相互联系和通讯的过程。
在电力系统的运行中，各个设备之间需要进行大量的信息交互和传送，这就需要有一个高效的通信系统来实现。
电力系统通信的特点主要包括以下几个方面：（1）数据传输量大。
电力系统中，需要进行大量数据的传输，如电压、电流、功率等信息，因此通信系统必须具备高速、高效的传输能力。
（2）传输速度要求高。
电力系统的运行需要对各电力设备的状态进行实时监测和控制，因此通信系统的传输速度要求非常高。
（3）可靠性要求高。
电力系统通信对设备的可靠性和安全性要求非常高，因此通信系统必须具备高可靠性、高稳定性和高安全性。
（4）通信距离远。
电力系统的通信一般是在不同的电力设备之间进行，距离有时会比较远，因此通信系统的传输距离也需要较远。
二、电力系统通信的应用电力系统通信主要应用于以下几个方面：（1）电力设备的监控和控制。
电力系统中需要对各个电力设备的状态进行实时监控和控制，以保证电力系统的正常运行。
通信系统可以将电力设备的实时状态信息传递给系统管理者，以便其进行及时的控制和维护。
（2）电力系统的调度。
电力系统可以采用传输控制协议/互联网协议（TCP/IP）等方式对电力系统进行调度，对电力设备的开关状态、负载状况、电压、电流等信息进行监控和控制，以便保证电力系统始终处于最佳状态。
（3）电力系统的保护。
电力系统通信可以实现对电力设备的故障检测、故障定位、自动切换等功能，以保证电力系统的安全运行。
三、电力系统通信技术电力系统通信技术主要包括以下几个方面：（1）通信协议。
电力系统通信技术副教授2012.03）曹宁，电网通信技术，中国水利水电出版社，2003）殷小贡，电力系统通信工程，武汉大学出版社，2002）张淑娥，电力系统通信技术，中国电力出版社，2005）许建安，电力系统通信技术，中国水利水电出版社，）盛寿麟，电力系统远程监控原理，西安交通大学，1998）柳永智，电力系统远动，中国电力出版社，2003）李中年，电力通信，国防工业出版社，2009.）王士政，电网调度自动化与配网自动化技术，中国水利）赵宏波，现代通信技术概论，北京邮电大学出版社，概述●1. 电力通信的重要性及特点●2. 电力通信网的发展历程●3. 电力通信的现状●4. 电力通信面临的挑战和机遇●5. 电力通信网的发展趋势1. 电力通信重要性●电能的特点（瞬时性/发输配用同时完成），对通信的实时性要求高。
●电能对现代社会的重要性（供电可靠不中断），电力工业内的环境条件比较恶劣（高电压/大电流/强电磁干扰），对通信的可靠性和抗干扰性要求高。
●起初面向电力调度需求，未来要满足企业信息化建设的需要电力通信的特点●要求较高的的可靠性和灵活性●传输信息量少但种类复杂，实时性强●具有很大的“耐冲击”性●网络结构复杂●通信范围点多面广●无人值守机房多电力通信是电网安全稳定运行的三大支柱之一●丁道齐，国家电力调度通信中心。
●《现代电网安全稳定运行的三大支柱》，江苏科学技术出版社，1993（1）安全稳定控制系统（2）调度自动化系统（3）电力专用通信系统2. 电力通信网的发展历程●20世纪70年代，国家批准建立电力专用通信网，逐步发展建设●以北京为中心，覆盖全国●通讯方式多样：通信电缆，载波，微波，卫星，光纤，移动通信，现场总线等●电力载波通信曾经具有重要地位●从1999年开始，电力系统加大了光纤通信网的建设力度，提出以建设光纤通信为主、数字微波通信、卫星通信为辅的主干网。
电力通信技术的发展●40年代，电力载波通信开始在东北电网运行●1963年，微波通信在东北电力系统应用。

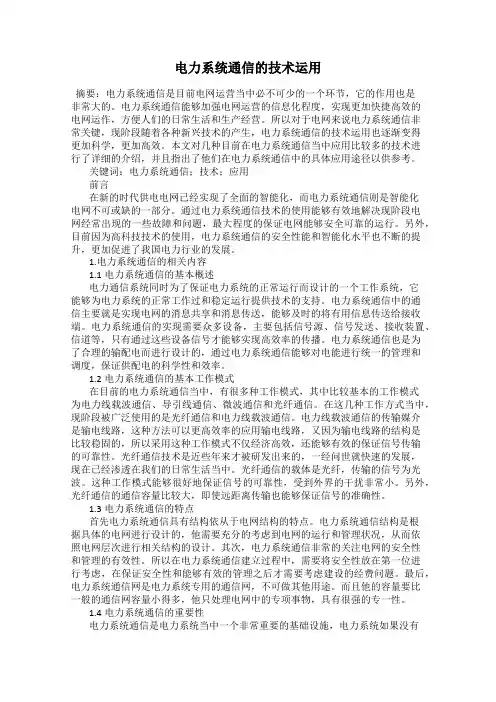

电力系统通信的技术运用摘要：电力系统通信是目前电网运营当中必不可少的一个环节，它的作用也是非常大的。
电力系统通信能够加强电网运营的信息化程度，实现更加快捷高效的电网运作，方便人们的日常生活和生产经营。
所以对于电网来说电力系统通信非常关键，现阶段随着各种新兴技术的产生，电力系统通信的技术运用也逐渐变得更加科学，更加高效。
本文对几种目前在电力系统通信当中应用比较多的技术进行了详细的介绍，并且指出了他们在电力系统通信中的具体应用途径以供参考。
关键词：电力系统通信；技术；应用前言在新的时代供电电网已经实现了全面的智能化，而电力系统通信则是智能化电网不可或缺的一部分。
通过电力系统通信技术的使用能够有效地解决现阶段电网经常出现的一些故障和问题，最大程度的保证电网能够安全可靠的运行。
另外，目前因为高科技技术的使用，电力系统通信的安全性能和智能化水平也不断的提升，更加促进了我国电力行业的发展。
1.电力系统通信的相关内容1.1电力系统通信的基本概述电力通信系统同时为了保证电力系统的正常运行而设计的一个工作系统，它能够为电力系统的正常工作过和稳定运行提供技术的支持。
电力系统通信中的通信主要就是实现电网的消息共享和消息传送，能够及时的将有用信息传送给接收端。
电力系统通信的实现需要众多设备，主要包括信号源、信号发送、接收装置、信道等，只有通过这些设备信号才能够实现高效率的传播。
电力系统通信也是为了合理的输配电而进行设计的，通过电力系统通信能够对电能进行统一的管理和调度，保证供配电的科学性和效率。
1.2电力系统通信的基本工作模式在目前的电力系统通信当中，有很多种工作模式，其中比较基本的工作模式为电力线载波通信、导引线通信、微波通信和光纤通信。
在这几种工作方式当中，现阶段被广泛使用的是光纤通信和电力线载波通信。
电力线载波通信的传输媒介是输电线路，这种方法可以更高效率的应用输电线路，又因为输电线路的结构是比较稳固的，所以采用这种工作模式不仅经济高效，还能够有效的保证信号传输的可靠性。
第一部第一章 通信电源系统概述通信电源是向电信设备提供交直流电的能源，它在电信网上处于极为重要的位置，人们往往把电源设备的供电比喻为电信设备运行的“心脏”。
如果一个市话局的供电发生故障，中断供电将使整个电话局瘫痪，影响社会的正常生活和运作。
如果一个长途干线站或电信枢纽局发生供电故障，中断供电则必将造成严重的经济损失和社会影响。
因此，要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法，做好电源设备的维护工作。
通信电源设备和设施主要包括：交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。
通信配电就是把上述的电源设备，组合成一个完整的供电系统，合理地进行控制、分配、输送，满足通信设备的要求。
一个完整的电源系统，其组成如图1-1-1所示。
DC-48V (a) 10KV 市电AC380V(b) (a) (a) (a)AC380V(b)AC 380/220V (a) AC 380/220V(b)AC 380/220V (b)AC低 压 配 电 屏 整流器 直流配电器 高压柜 变压器 DC DC DC AC 交 流 配 电 屏 通 信 设 备 蓄电池 不间断电源设备 备用电站 通信用空调保证建筑设备 一般建筑设备 移动电车站 备用电站380/220V (c)(a)不间断(b)可短时间中断(c)允许中断图1-1-1 电源系统组成方框示意图第一节交流供电系统交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。
为了防备市电停电，采用油机发电机等设备作为备用交流电源。
大中型电信局采用10KV高压市电，经电力变压器降为380V/220V低压后，再供给整流器、不间断电源设备（UPS）、通信设备、空调设备和建筑用电设备等。
电力系统通信原理电力系统通信是指在电力系统中，通过各种通信手段和技术实现信息传输和交换的过程。
它起到了监控、控制、保护和管理电力系统运行的重要作用。
电力系统通信原理涉及以下几个方面：1. 通信基础设施：电力系统通信需要建立相应的通信基础设施，包括通信线路、通信设备、终端设备等。
通信线路可以使用光纤、微波、电力线载波等方式进行传输，通信设备包括通信节点、交换机、传输设备等，终端设备则用于数据采集、处理和显示。
2. 通信协议：电力系统通信使用特定的通信协议进行数据传输和交换。
常用的通信协议包括国际电工委员会（IEC）制定的通信标准，如IEC 60870-5、IEC 61850等。
这些通信协议定义了数据格式、传输方式、通信规范等，确保了不同设备之间的互操作性和兼容性。
3. 数据采集与传输：电力系统通信通过数据采集和传输实现信息的获取和传递。
数据采集可以通过传感器、遥测装置、遥信装置等进行，将电力系统中的各种参数、状态信息等采集并转换成数字信号。
然后，通过通信设备将这些数据传输到相应的控制中心或监控中心。
4. 监控与控制：电力系统通信实现了对电力系统的远程监控和控制。
通过通信系统，运维人员可以实时获取电力系统的运行状态、设备状态等信息，并进行相应的操作和调度。
例如，可以通过遥控装置实现对开关设备的远程操作，通过遥测装置获取变电站的电流、电压等参数。
5. 保护与安全：电力系统通信在保护和安全方面也起到了重要作用。
通过通信系统，可以实现电力系统的故障检测、故障定位和故障处理。
当电力系统出现异常情况时，通信系统可以及时向相关人员发送报警信息，从而保证电力系统的可靠性和安全性。
总之，电力系统通信原理涉及通信基础设施的建立、通信协议的使用、数据采集与传输、监控与控制以及保护与安全等方面，通过这些手段和技术，实现电力系统的信息传输和交换，提高电力系统的运行效率和可靠性。
电力系统调度自动化电力系统通讯协议及其发展班级:电气１22姓名：黄柱学号:120７300０74一电力系统通信为满足电力系统运行、维修和管理的需要而进行的信息传输与交换.电力系统为了安全、经济的发供电、合理地分配电能,保证电力质量指标,及时地处理和防止系统事故，就要求集中管理、统一调度，建立与之相适应的通信系统。
因此电力系统通信是电力系统不可缺少的重要组成部分,是电网实现调度自动化和管理现代化的基础，是确保电网安全、经济调度的重要技术手段．1、电力系统通信的重要性和特点由于电力系统生产的不容间断性和运行状态变化的突然性，要求电力调度通信高度可靠、传输时间十分迅速,因此需要建立与电力系统安全运行相适应的专用通信网，对于在系统运行中具有重要意义的发电厂、变电所尚应保证能有互为备用的通信通道。
２、电力系统通信的主要内容电力系统中信息的内容是多种多样的,经常传递的信息有:（1）、电话、调度电话和管理电话;(2)、远动和数据信号;(３)、远方保护信号；(４)、传真;（5)、计算机通信；(6)、系统运行状态图像信息;（７）、水电站水库、水情、工矿信息等。
随着调度自动化和企业生产管理水平的不断提高,所需传输的信息内容还在不断增加。
3、电力系统的通信方式(1）、电力线载波通信(2)、微波中断通信(３)、光纤通信（4）、音频电缆(又称电力专线）二通讯系统1、电力自动化系统通讯协议概述随着电力自动化技术的发展，变电站自动化系统产品如通信协议、应用程序接口、数据描述等也不断增加，由于调度自动化、电厂自动化、变电站自动化系统通信网络和系统的统一标准和规范尚在建立和完善中，各厂家使用的网络通信协议互不兼容．为保证设备之间的互操作性,就必须花很大的代价做通信协议转换装置和软件接口,这样一方面增加了系统的复杂性降低了可靠性,另一方面增加了系统成本和维护的复杂性．在目前的变电站自动化系统中，有时候相同的数据，甚至是相同的功能，由于在不同的应用中使用,就必须重新进行设置，既繁琐又容易出错.如果能重复使用这些相同的数据或功能，将有效地减少现有的工作量。
