独立按键控制led课程设计一、课程目标知识目标：1. 学生能理解独立按键的工作原理，掌握其电路连接方式。
2. 学生能掌握LED的基本特性，了解其在电路中的应用。
3. 学生能理解独立按键控制LED的原理，掌握相关编程方法。
技能目标：1. 学生能独立完成独立按键与LED的电路连接，并进行功能测试。
2. 学生能编写简单的程序，实现独立按键控制LED的亮灭、闪烁等功能。
3. 学生能运用所学知识解决实际问题，具备一定的创新意识和动手能力。
情感态度价值观目标：1. 学生通过课程学习，培养对电子技术的兴趣，提高学习积极性。
2. 学生在团队合作中，学会沟通、协作，培养团队精神。
3. 学生在实践过程中，树立正确的价值观，认识到科技对生活的影响。
课程性质：本课程为实践性课程，结合理论教学，注重培养学生的动手能力、创新意识和实际应用能力。
学生特点：学生处于初中阶段，具有一定的物理知识和动手能力，对电子技术有一定的好奇心和兴趣。
教学要求：教师应注重理论与实践相结合，引导学生主动参与实践，鼓励学生创新思维，提高解决问题的能力。
同时，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成良好的综合素质。
通过分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 理论知识：- 介绍独立按键的原理、功能及其在电路中的应用。
- 讲解LED的基本结构、特性以及在电路中的作用。
- 分析独立按键控制LED的电路原理及编程方法。
2. 实践操作：- 指导学生进行独立按键与LED的电路连接，确保正确无误。
- 帮助学生编写程序，实现独立按键控制LED的亮灭、闪烁等功能。
- 引导学生进行功能测试，分析并解决可能出现的故障。
3. 教学大纲：- 第一课时：介绍独立按键和LED的基本概念、原理及应用。
- 第二课时：讲解独立按键控制LED的电路原理及编程方法。
- 第三课时：指导学生进行电路连接和程序编写，实现功能。
- 第四课时：进行功能测试，总结问题，提高实践能力。
项目五独立按键控制LED灯1.掌握独立按键消抖原理2.掌握独立按键接口电路设计3.掌握独立按键控制LED灯的程序编写1.设计独立按键控制LED的硬件电路2.编写程序分别实现按下按键1和按键2，LED灯闪烁方式不同3.下载程序到单片机中，运行程序观察结果并进行软硬件的联合调试键盘是常见的计算机输入设备，在单片机应用中，按键可以设置电子钟的时间；简易计算器中，按键可以输入数字；按键还可以实现单片机中两个不同功能程序切换。
本项目要求两个按键分别实现LDE灯的不同闪烁方式，按键1按下时，8个LED灯从右向左依次点亮，按键2按下时，8个LED灯从左向右依次点亮。
本项目只需2个按键实现LED灯闪烁方式控制，因此按键接口电路设计成独立按键。
独立按键即每个按键直接与单片机I/O端口连接，当按键按下和弹开时，单片机I/O端口呈现不同的电平。
独立按键接口电路可以设计成当按键按下时，单片机I/O端口为高电平或者低电平，读者可以根据自己的需求自行设计。
单片机应用中的独立按键多是机械弹性开关，在按键按下和弹开时，由于按键的机械特性，有抖动产生。
消除抖动有硬件方式和软件方式，软件方式就是编程读取I/O端口电平时，产生一个5ms～10ms延时后，再次读取I/O端口电平，以确认按键是否按下或弹开。
1.独立按键与矩阵按键键盘是实现人机交互的重要计算机输入设备,其中按键按照结构原理可分为两类,一类是触点式开关按键,如机械式开关、导电橡胶式开关等；另一类是无触点式开关按键，如电气式按键，磁感应按键等。
按键按照接口原理可分为编码键盘和非编码键盘，编码键盘是用硬件来实现对键的识别，非编码键盘由软件来实现按键的识别。
非编码键盘按连接方式可分为独立按键和矩阵按键。
独立按键特点是每个按键占用一条I/O线，当按键数量较多时，I/O口利用率不高，但程序编制简单，适合所需按键较少的场合。
矩阵按键特点是电路连接复杂，软件编程较复杂，但I/O口利用率高，适合需要大量按键的场合。
一、任务说明本次的任务是利用51单片机设计一个4*4矩阵键盘输入系统，用16个发光二级管对应16个不同的按键。
每按下一个按键对应的发光二极管就亮。
矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。
在行线和列线的每个交叉点上设置一个按键。
这样键盘上按键的个数就为N*N个。
这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。
最常见的键盘布局如图1所示。
一般由16个按键组成，在单片机中正好可以用一个P口实现16个按键功能，这也是在单片机系统中最常用的形式，本设计就采用这个键盘模式。
图1 键盘布局利用单片机的并行口P1连接4×4矩阵键盘，并以单片机的P1.0-P1.3各管脚作输入线，以单片机的P1.4-P1.7各管脚作输出线；利用P2、P3口控制灯1-灯16，。
用Proteus绘制其电路原理图（附录一）。
此任务用到了AT89C51芯片，还用到了晶体振荡器、按钮开关、发光二级管以及一些电阻。
这次任务中采用C语言编写程序，在编译过程中设置成自动产生HEX文件，将此文件导入AT89C51中，即可实现相应的功能。
二、原理图绘制说明电路原理图的设计与绘制是整个电路设计的基础，设计一个电路原理图的工作包括：设置电路图图纸的大小，规划电路图的总体布局，在图纸上放置元器件并对元器件进行调整，进行布线和整体布局，最后保存并打印输出等几个步骤。
安装完Proteus后，运行ISIS 7 Professional，在原理图编辑窗口绘制电路图，在该界面下还有预览窗口和元件列表区，在左侧的工具箱中还有模型选择工具栏，方向工具栏及仿真按钮等工具。
其具体的使用步骤如下：1.运行该软件后，新建一个设计文件，设置图纸大小。
选择界面如图2所示。
图2 选择图纸大小界面2.接下来开始查找任务中所用到的元器件，查找界面如图3所示。
图3 元器件查找界面3.将查找的元器件放置到界面中，并进行相应的引脚连线，本次是采用标注的方式进行引脚连接，标注符号相同的表示引脚相连接，具体操作是先将引脚引出一小段导线，右击导线选择放置网络标号，标注标号界面如图4所示。
目录1 课程设计概述 (1)1.1设计目的 (1)1.2设计内容和要求 (1)1.3设计思路 (1)1.4系统设计 (1)1.5功能要求 (1)2 硬件开发平台 (2)3软件开发平台 (3)4硬件电路的设计 (4)4.1硬件电路的基本构成 (4)4.2硬件电路元器件 (4)4.3条形LED灯 (5)4.4硬件资源及其分配 (5)5程序设计 (7)5.1程序流程图： (7)5.2程序代码 (8)6.1运行结果描述 (10)6.2仿真结果图： (10)结论 (11)参考文献 (12)1 课程设计概述1.1设计目的1、通过单片机课程设计，熟练掌握C语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。
2、通过4×4 键盘矩阵控制条形LED显示系统的设计，掌握数码管的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力[1]。
1.2设计内容和要求内容：设计一个4×4 键盘矩阵控制条形LED显示。
要求：利用单片机的矩阵键盘，条形LED显示，第几个的按键对应的几个led 灯亮。
1.3 设计思路1.先熟悉实验原理，设计8×8LED点阵屏显示数字的工作过程，以及所需要的组件。
2.通过单片机的各个引脚的输出控制8×8LED点阵屏显示数字1.4系统设计通过编写程序，实现用中断系统对8×8LED点阵屏的控制，使其每延时一段时间，LED点阵的显示数字就会进行状态转换。
采用单片机内部的I/O口上的P0和P3口可来控制LED点阵。
1.5功能要求本设计能模拟基本的LED点阵显示系统，是用中断的方式定时控制LED点阵显示的内容变换。
定时/计数器工作方式寄存器，定时器采用T0定时器0工作于模式0 位数：13位计数范围：0-8192，每累计250次定时器中断才执行一次换数。
2 硬件开发平台3软件开发平台4硬件电路的设计4. 1硬件电路的基本构成4×4键盘矩阵控制条形LED显示系统，可用单片机的矩阵键盘的输入直接控制发光二极管LED灯的。

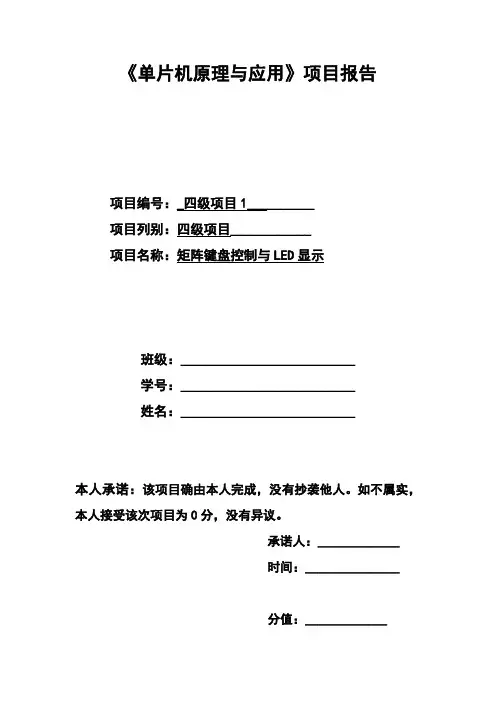

《单片机原理与应用》项目报告
项目编号：_四级项目1__________
项目列别：四级项目____________
项目名称：矩阵键盘控制与LED显示
班级：__________________________
学号：__________________________
姓名：__________________________
本人承诺：该项目确由本人完成，没有抄袭他人。
如不属实，本人接受该次项目为0分，没有异议。
承诺人：_____________
时间：_______________
分值：_____________
矩阵键盘控制与LED显示
【项目目的】
掌握矩阵键盘的扫描与识别控制

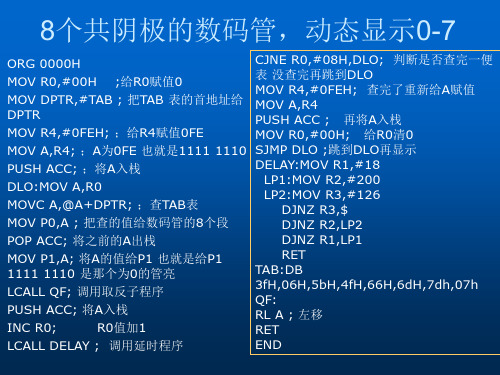

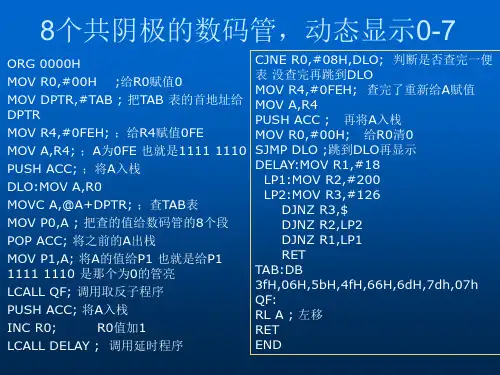

掌握七段数码管的显示控制
【项目内容】
当矩阵键盘中有键闭合时，将该键的键号在LED上显示出来。
六个LED能够同时按序显示4次按键信息，并且每次按键时，LED上的内容依次向左循环。
【硬件连线】
使51单片机的P2口与JP17相连，控制矩阵键盘，使用P0口连接JP18，控制LED的段选端；使用P1口连接JP19，控制LED的位选端。
【硬件原理图】
【控制原理分析】
【代码流程分析】
【项目代码】
【结论与收获】。
实验5 独立键盘和矩阵键盘一、实验目的1、学会用C语言进行独立按键应用程序的设计。
2、学会用C语言进行矩阵按键应用程序的设计。
二、实验内容1、独立按键：对四个独立按键编写程序：当按k1时，8个LED同时100ms闪烁；当按k2时，8个LED从左到右流水灯显示；当按k3时，8个LED从右到左流水灯显示；当按k4时，8各LED同时从两侧向中间逐步点亮，之后再从中间向两侧逐渐熄灭；2、矩阵按键：采用键盘扫描方式，顺序按下矩阵键盘后，在一个数码管上顺序显示0~F，采用静态显示即可。
3、提高部分（独立按键、定时器、数码管动态扫描）：编写程序，实现下面的功能。
用数码管的两位显示一个十进制数，变化范围为00~59，开始时显示00，每按一次k1，数值加1；每按一次k2，数值减1；每按一次k3，数值归零；按下k4，利用定时器功能使数值开始自动每秒加1；再按一次k4，数值停止自动加1，保持显示原数。
三、实验步骤1、硬件连接（1）使用MicroUSB数据线,将实验开发板与微型计算机连接起来;（2）在实验开发板上,用数据线将相应接口连接起来；2、程序烧入软件的使用使用普中ISP软件将HEX文件下载至单片机芯片内。
查看结果是否正确。
四、实验结果——源代码1. #include "reg52.h"typedef unsigned char u8;typedef unsigned int u16;#define LED P2sbit key1=P3^1;sbit key2=P3^0;sbit key3=P3^2;sbit key4=P3^3;const char tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; u8 code begMid[]={0x7e, 0xbd,0xdb,0xe7, 0xdb, 0xbd, 0x7e}; void Delay(u16 i){ while(i--);}void KeyDown(){u8 i;if(key2==0){Delay(1000);if(key2==0){for(i=0;i<8;i++){LED=tab[i];Delay(50000);}while(!key2);}LED=0xff;}else if(key1==0){Delay(1000);if(key1==0)for(i=0;i<3;i++){LED=0x00;Delay(10000);LED=0xff;Delay(10000);}}}}void Int0Init(){IT0=1;EX0=1;EA=1;}void Int1Init(){IT1=1;EX1=1;EA=1;} void main(){Int0Init();Int1Init();while(1){KeyDown();}}void Int0() interrupt 0{u8 i;if(key3==0){Delay(1000);if(key3==0)for(i=7;i>=0;i--){LED=tab[i];Delay(50000);}}}}void Int1() interrupt 2{u8 i;if(key4==0){Delay(1000);if(key4==0){for(i=0;i<=6;i++){LED=begMid[i];Delay(50000);}}}}2.#include "reg52.h"typedef unsigned int u16;typedef unsigned char u8;#define GPIO_DIG P0#define GPIO_KEY P1sbit LSA=P2^2;sbit LSB=P2^3;sbit LSC=P2^4;u8 KeyValue;u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//??0~F?? void delay(u16 i){while(i--);}void KeyDown(void){char a=0;GPIO_KEY=0x0f;if(GPIO_KEY!=0x0f){delay(1000);if(GPIO_KEY!=0x0f){GPIO_KEY=0X0F;switch(GPIO_KEY){case(0X07): KeyValue=0;break;case(0X0b): KeyValue=1;break;case(0X0d): KeyValue=2;break;case(0X0e): KeyValue=3;break;}GPIO_KEY=0XF0;switch(GPIO_KEY){case(0X70): KeyValue=KeyValue;break;case(0Xb0): KeyValue=KeyValue+4;break;case(0Xd0): KeyValue=KeyValue+8;break;case(0Xe0): KeyValue=KeyValue+12;break;}while((a<50)&&(GPIO_KEY!=0xf0)){delay(1000);a++;}}}}void main(){LSA=0;LSB=0;LSC=0;while(1){KeyDown();GPIO_DIG=smgduan[KeyValue];}}3.#include <reg52.h>typedef unsigned int u16;typedef unsigned char u8;#define KEYPORT P3sbit LSA=P2^2;sbit LSB=P2^3;sbit LSC=P2^4;sbit key1=P3^1;sbit key2=P3^0;sbit key3=P3^2;sbit key4=P3^3;u16 t;u8 sec;u8 DisplayData[2];u8 code smgduan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; void Time1Init(){TMOD |= 0x10;TH1=0Xd8;TL1=0Xf0;EA=1;ET1=1;}void delay(u16 i){while(i--); }void DigDisplay(){u8 i;for(i=0;i<2;i++){switch(i){case 0:LSA=0;LSB=0;LSC=0;break;case 1:LSA=1;LSB=0;LSC=0;break;}P0=DisplayData[i];delay(100);P0=0x00;}}void datapros(){DisplayData[0]=smgduan[sec%10];DisplayData[1]=smgduan[sec/10];}void main(){Time1Init();while(1){if(key4==0){delay(1000);if(key4==0){TR1=!TR1;while(key4==0);}}if(key3==0){delay(1000);if(key3==0){sec=0;while(key3==0);}}if(key2==0){delay(1000);if(key2==0){sec--;while(key2==0);}}if(key1==0){delay(1000);if(key1==0){sec++;while(key1==0);}}}}void Time1() interrupt 2{TH1=0Xd8;TL1=0Xf0;t++;if(t==100){t=0;sec++;if(sec>=60){sec=0;}}datapros();DigDisplay();}五、实验体会——结果分析1、独立按键：位定义四个按键key1、key2、key3、key4，宏定义LED为P2口，tab数组保存流水灯D0-D7依次点亮的数值，begMid数组保存流水灯同时从两侧向中间逐步点亮，之后再从中间向两侧逐渐熄灭的赋值方式。
