一．应用领域
非晶态软磁合金材料为20世纪70年代问世的一种新型材料，因具有铁芯损耗小、电阻率高、频率特性好、磁感应强度高、抗腐蚀性强等优点，引起了人们的极大重视，被誉为21世纪新型绿色节能材料。其技术特点为：采用超急冷凝固技术使合金钢液到薄带材料一次成型；采用纳米技术，制成介于巨观和微观之间的纳米态(10-20nm)软磁物质。非晶、纳米晶合金的优异软磁特性都来自于其特殊的组织结构，非晶合金中没有晶粒和晶界，易于磁化；纳米晶合金的晶粒尺寸小于磁交换作用长度，导致平均磁晶各向异性很小，并且通过调整成分，可以使其磁致伸缩趋近于零。【表1】列出了非晶/纳米晶软磁材料的典型性能及主要应用领域。
材 料 铁基非晶 铁镍基非晶 钴基非晶 铁基纳米晶
饱和磁感(T) 1.56 0.77 1.25
矫顽力(A/m) <4 <2 <2 <2
Br/Bs -- -- >0.96 0.94
最大磁导率 45×104 >200,000 >200,000 >200,000
铁损(W/kg) P50Hz,1.3T <0.2 P20KHz,0.5T<90 P20KHz,0.5T<30 P20KHz,0.5T<30
磁致伸缩系数 27×10-6 15×10-6 <1×10-6 <2×10-6
居礼温度(℃) 415 360 >300 560
电阻率(mW-cm) 130 130 130 80
应用领域 配电变压器
中频变压器
功率因子校正器 磁屏蔽
防盗标签 磁放大器
高频变压器
扼流圈
脉冲变压器
饱和电抗器 磁放大器
高频变压器
扼流圈
脉冲变压器
饱和电抗器
互感器
近年来，随着信息处理和电力电子技术的快速发展，各种电器设备趋向高频化、小型化、节能化。
硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金
一. 磁性材料的基本特性
1. 磁性材料的磁化曲线
磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H曲线）。磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。
2. 软磁材料的常用磁性能参数
饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。
剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。
矩形比：Br∕Bs
矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。
磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。
初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。
居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。它确定了磁性器件工作的上限温度。
损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ 降低，
磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。在自由静止空气中磁芯的损耗与磁芯的温升关系为：
总功率耗散（mW）/表面积（cm2）
3. 软磁材料的磁性参数与器件的电气参数之间的转换
在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。设计者必须熟悉材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系。设计软磁器件通常包括三个步骤：正确选用磁性材料；合理确定磁芯的几何形状及尺寸；根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数。

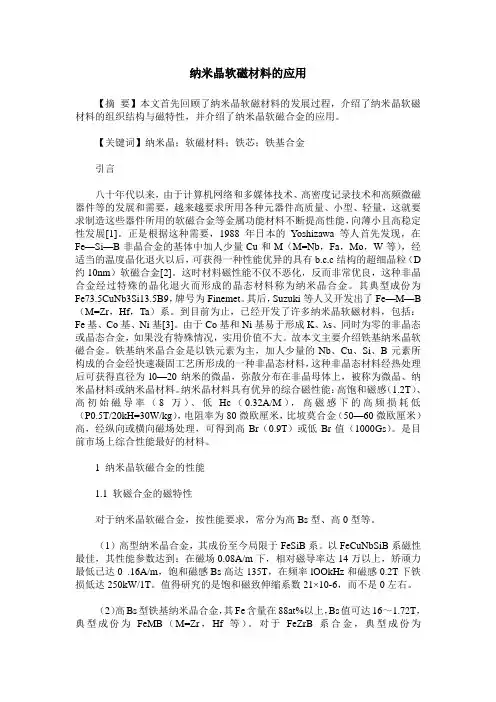

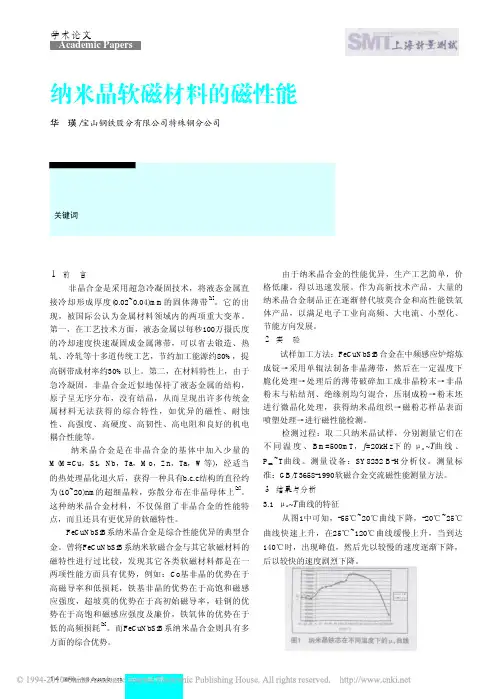

纳米晶软磁材料的应用
【摘 要】本文首先回顾了纳米晶软磁材料的发展过程，介绍了纳米晶软磁材料的组织结构与磁特性，并介绍了纳米晶软磁合金的应用。
【关键词】纳米晶；软磁材料；铁芯；铁基合金
引言
八十年代以来，由于计算机网络和多媒体技术、高密度记录技术和高频微磁器件等的发展和需要，越来越要求所用各种元器件高质量、小型、轻量，这就要求制造这些器件所用的软磁合金等金属功能材料不断提高性能，向薄小且高稳定性发展[1]。正是根据这种需要，1988年日本的Yoshizawa等人首先发现，在Fe—Si—B非晶合金的基体中加人少量Cu和M（M=Nb，Fa，Mo，W等），经适当的温度晶化退火以后，可获得一种性能优异的具有b.c.c结构的超细晶粒（D约10nm）软磁合金[2]。这时材料磁性能不仅不恶化，反而非常优良，这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。其典型成份为Fe73.5CuNb3Si13.5B9，牌号为Finemet。其后，Suzuki等人又开发出了Fe—M—B（M=Zr，Hf，Ta）系。到目前为止，已经开发了许多纳米晶软磁材料，包括：Fe基、Co基、Ni基[3]。由于Co基和Ni基易于形成K、λs、同时为零的非晶态或晶态合金，如果没有特殊情况，实用价值不大。故本文主要介绍铁基纳米晶软磁合金。铁基纳米晶合金是以铁元素为主，加人少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为l0—20纳米的微晶，弥散分布在非晶母体上，被称为微晶、纳米晶材料或纳米晶材料。纳米晶材料具有优异的综合磁性能：高饱和磁感（1.2T）、高初始磁导率（8万）、低Hc（0.32A/M），高磁感下的高频损耗低（P0.5T/20kH=30W/kg），电阻率为80微欧厘米，比坡莫合金（50—60微欧厘米）高，经纵向或横向磁场处理，可得到高Br（0.9T）或低Br值（1000Gs）。是目前市场上综合性能最好的材料。

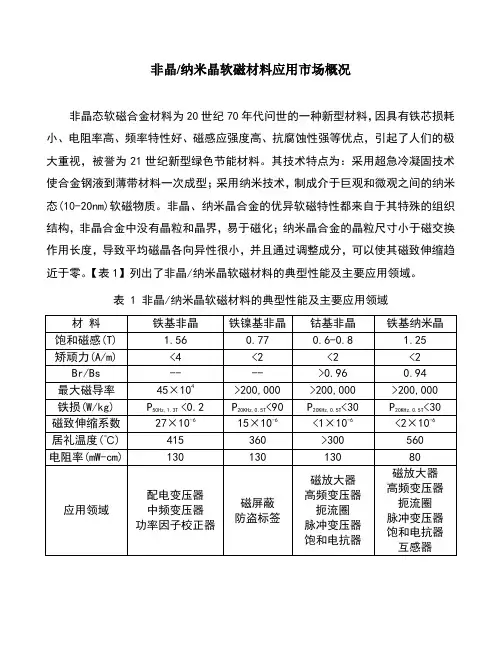

非晶/纳米晶软磁材料应用市场概况
非晶态软磁合金材料为20世纪70年代问世的一种新型材料，因具有铁芯损耗小、电阻率高、频率特性好、磁感应强度高、抗腐蚀性强等优点，引起了人们的极大重视，被誉为21世纪新型绿色节能材料。其技术特点为：采用超急冷凝固技术使合金钢液到薄带材料一次成型；采用纳米技术，制成介于巨观和微观之间的纳米态(10-20nm)软磁物质。非晶、纳米晶合金的优异软磁特性都来自于其特殊的组织结构，非晶合金中没有晶粒和晶界，易于磁化；纳米晶合金的晶粒尺寸小于磁交换作用长度，导致平均磁晶各向异性很小，并且通过调整成分，可以使其磁致伸缩趋近于零。【表1】列出了非晶/纳米晶软磁材料的典型性能及主要应用领域。
表 1 非晶/纳米晶软磁材料的典型性能及主要应用领域
材 料 铁基非晶 铁镍基非晶 钴基非晶 铁基纳米晶
饱和磁感(T) 1.56 0.77 0.6-0.8 1.25
矫顽力(A/m) <4 <2 <2 <2
Br/Bs -- -- >0.96 0.94
最大磁导率 45×104 >200,000 >200,000 >200,000
铁损(W/kg) P50Hz,1.3T <0.2 P20KHz,0.5T<90 P20KHz,0.5T<30 P20KHz,0.5T<30
磁致伸缩系数 27×10-6 15×10-6 <1×10-6 <2×10-6
居礼温度(℃) 415 360 >300 560
电阻率(mW-cm) 130 130 130 80
应用领域 配电变压器
中频变压器
功率因子校正器 磁屏蔽
防盗标签 磁放大器
高频变压器
扼流圈
脉冲变压器
饱和电抗器 磁放大器
高频变压器
扼流圈
脉冲变压器
饱和电抗器
互感器
近年来，随着信息处理和电力电子技术的快速发展，各种电器设备趋向高频化、小型化、节能化。
在电力领域，非晶、纳米晶合金均得到大量应用。其中铁基非晶合金的最大应用是配电变压器铁芯。由于非晶合金的工频铁损仅为硅钢的1/5～1/3，利用非晶合金取代硅钢可使配电变压器的空载损耗降低60﹪～70﹪。因此，非晶配电变压器作为换代产品有很好的应用前景。纳米晶合金的最大应用是电力互感器铁芯。电力互感器是专门测量输变电线路上电流和电能的特种变压器。近年来高精度等级（如0.2级、0.2S级、0.5S级）的互感器需求量迅速增加。传统的冷轧硅钢片铁芯往往达不到精度要求，虽然高磁导率玻莫合金可以满足精度要求，但价格高。而采用纳米晶铁芯不但可以达到精度要求、而且价格低于玻莫合金。
