tft-lcd工作原理

TFT LCD显示原理详解

我们一般认为物体有三态：固态、液态、气态，其实这只是针对水而言，有一些有机化和物 还有介于固态和液态中间的状态

就是液晶态，如下图（一）:

图（一）

a:背景

两块偏光的栅栏角度相互垂直时光线就完全无法通过，图（六）是用偏光太阳镜做的测试。

图（六）

b:TFT LCD显示原理

液晶显示器就是利用偏光板这个特性来完成的，利用上下两片栅栏之间互垂直的偏光板之间充满了液晶，在利用电场控制液晶分支的旋转，来改变光的行进方向，如此一来，不同的电场大小，就会形成不同颜色度了，如图（七）。 图（七）

b-1:当在不加上电极的时候，当入射的光线经过下面的偏光板(起偏器)时, 会剩下单方向的光波,通过液晶分子时, 由于液晶分子总共旋转了90度, 所以当光波到达上层偏光板时, 光波的极化方向恰好转了90度。下层的偏光板与上层偏光板, 角度也是恰好差异90度。 所以光线便可以顺利的通过，如果光打在红色的滤光片上就显示为红色。效果如图（七）中前两个图所示。

b-2:当在加上电极后(最大电极)，液晶分子在受到电场的影响下，都站立着，光路没有改变，光就无法通过上偏光板，也就无法显示，如图（七）蓝色滤光片下面的液晶。

c:TFT-LCD驱动电路。

为了显示任意图形，TFT-LCD用m×n点排列的逐行扫描矩阵显示。在设计驱动电路时，首先要考虑液晶电解会使液晶材料变质，为确保寿命一般都采用交流驱动方式。已经形成的驱动方式有：电压选择方式、斜坡方式、DAC方式和模拟方式等。由于TFT-LCD主要用于笔记本计算机，所以驱动电路大致分成：信号控制电路、电源电路、灰度电压电路、公用电极驱动电路、数据线驱动电路和寻址线驱动电路（栅极驱动IC）。上述驱动电路的主要功能是：信号控制电路将数字信号、控制信号以及时钟信号供给数字IC，并把控制信号和时钟信号供给栅极驱动IC；电源电路将需要的电源电压供给数字IC和栅极驱动IC；灰度电压电路将数字驱动电路产生的10个灰度电压各自供给数据驱动；公用电极驱动电路将公用电压供给相对于象素电极的共享电极；数据线驱动电路将信号控制电路送来的RGB信号的各6个比特显示数据以及时钟信号，定时顺序锁存并续进内部，然后此显示数据以6比特DA变换器转换成模拟信号，再由输出电路变换成阻抗，供给液晶屏的资料线；栅极驱动电路将信号控制电路送来的时钟信号，通过移位寄存器转换动作，将输出电路切换成ON／OFF电压，并顺次加到液晶屏上。最后，将驱动电路装配在TAB（自动焊接柔性线路板）上，用ACF（各向异性导电胶膜）、TCP（驱动电路柔性引带）与液晶显示屏相连接。

TFT LCD液晶显示器的驱动原理

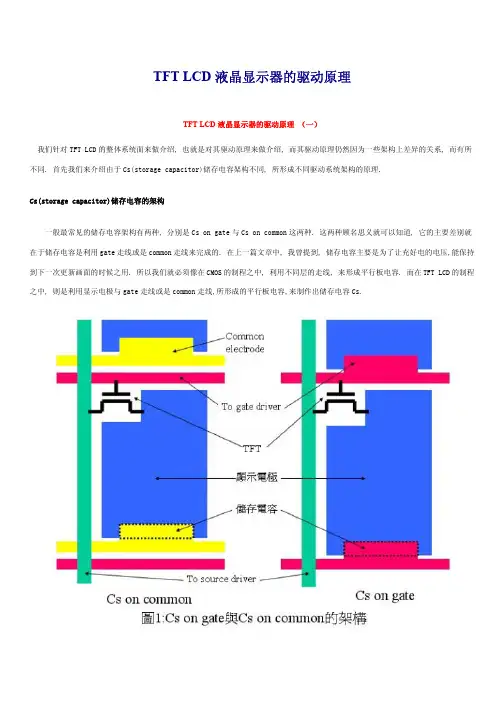

TFT LCD液晶显示器的驱动原理 （一）

我们针对TFT LCD的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所

不同. 首先我们来介绍由于Cs(storage capacitor)储存电容架构不同, 所形成不同驱动系统架构的原理.

Cs(storage capacitor)储存电容的架构

一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就

在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持

到下一次更新画面的时候之用. 所以我们就必须像在CMOS的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程

之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs.

图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的

common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因素. 所以现今面板的

设计大多使用Cs on gate的方式. 但是由于Cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见

图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT的gate端的走线, 主要就是作为gate

driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时 ,便会

TFT-LCD液晶显示工作原理

本文作者：谢崇凯 图片制作：FPDisplay

当初刚开始从事有关液晶显示器相关的工作时, 常常遇到的困扰, 就是不知道怎么跟人家解释, 液晶显示器是什么? 只好随着不同的应用环境, 来解释给人家听. 在最早的时候是告诉人家, 就是掌上型电动玩具上所用的显示屏, 随着笔记本电脑的普及, 就可以告诉人家说, 就是使用在笔记型计算机上的显示器. 随着手机的流行, 又可以告诉人家说, 是使用在手机上的显示板. 时至今日, 液晶显示器, 对于一般普罗大众, 已经不再是生涩的名词. 而它更是继半导体后 另一种可以再创造大量营业额的新兴科技产品, 更由于其轻薄的特性, 因此它的应用范围比起原先使用阴极射线管(CRT, cathode-ray tube)所作成的显示器更多更广.

液晶显示器泛指一大堆利用液晶所制作出来的显示器. 而今日对液晶显示器这个名称, 大多是指使用于笔记本电脑, 或是桌上型计算机应用方面的显示器. 也就是薄膜晶体管液晶显示器. 其英文名称为Thin-film transistor liquid crystal display, 简称之TFT LCD. 从它的英文名称中我们可以知道, 这一种显示器它的构成主要有两个特征, 一个是薄膜晶体管, 另一个就是液晶本身. 我们先谈谈液晶本身.

液晶(LC, liquid crystal)的分类

我们一般都认为物质像水一样都有三态, 分别是固态液态跟气态. 其实物质的三态是针对水而言, 对于不同的物质, 可能有其它不同的状态存在. 以我们要谈到的液晶态而言, 它是介于固体跟液体之间的一种状态, 其实这种状态仅是材料的一种相变化的过程(请见图1), 只要材料具有上述的过程, 即在固态及液态间有此一状态存在, 物理学家便称之为液态晶体.

这种液态晶体的首次发现, 距今已经度过一百多个年头了. 在公元1888年, 被奥地利的植物学家Friedrich Reinitzer所发现, 其在观察从植物中分离精制出的安息香酸胆固醇(cholesteryl benzoate) 的融解行为时发现, 此化合物加热至145.5度℃时, 固体会熔化,呈现一种介于固相和液相间之半熔融流动白浊状液体. 这种状况会一直维持温度升高到178.5度℃, 才形成清澈的等方性液态(isotropic liquid). 隔年, 在1889年, 研究相转移及热力学平衡的德国物理学家O.Lehmann, 对此化合物作更详细的分析. 他在偏光显微镜下发现, 此黏稠之半流动性白浊液体化合物,具有异方性结晶所特有的双折射率(birefringence)之光学性质, 即光学异相性(optical anisotropic). 故将这种似晶体的液体命名为液晶. 此后, 科学家将此一新发现的性质, 称为物质的第四态-液晶(liquid crystal). 它在某一特定温度的范围内, 会具有同时液体及固体的特性.

GOA（Gate-On-Array）电路是一种在TFT-LCD（Thin Film

Transistor Liquid Crystal Display）面板中广泛应用的电路结构，它对于TFT-LCD的显示效果和功耗有着重要的影响。本文将深入解析GOA电路的工作原理，以及它在TFT-LCD中的作用和优势。

一、GOA电路的基本结构

1.1 GOA电路的概念

GOA电路是一种针对TFT-LCD面板的扫描驱动电路，它主要负责控制液晶显示的扫描过程和数据的传输。在TFT-LCD中，每个像素点都由一个薄膜晶体管（Thin Film Transistor）和一个液晶单元组成，GOA电路通过对每行像素点进行扫描驱动，从而实现图像的显示和更新。

1.2 GOA电路的基本构成

GOA电路通常由行驱动器（Gate Driver）、数据传输器（Source

Driver）和控制逻辑电路等组成。其中，行驱动器用于产生扫描信号，控制每行像素点的开关状态；数据传输器则负责将图像数据传输到对应的像素点，实现图像的显示。控制逻辑电路则起到协调和控制行驱动器和数据传输器之间协作的作用。

二、GOA电路的工作原理

2.1 行驱动器的工作原理

在TFT-LCD中，液晶单元的开关是通过行扫描的方式来实现的。行驱动器会产生一系列的脉冲信号，依次作用于每一行像素点对应的薄膜晶体管，从而控制液晶单元的开关状态。这种行扫描的方式可以有效地减少液晶显示屏的驱动器数量，降低功耗和成本。

2.2 数据传输器的工作原理

数据传输器的作用是将图像数据传输到对应的像素点，实现图像的显示。这种数据传输通常是通过逐行传输的方式进行的，每行数据都会按照一定的顺序被传输到像素点中，从而组成完整的图像。数据传输器通常会配合行驱动器的扫描信号进行同步操作，确保图像数据的准确传输。

2.3 控制逻辑电路的工作原理

控制逻辑电路起到协调和控制行驱动器和数据传输器之间协作的作用。它会根据系统的指令和信号，对行驱动器和数据传输器进行控制和同步，保证它们能够按照正确的顺序和时序进行工作。控制逻辑电路还可以对外部信号进行处理，对TFT-LCD进行灵活的控制。
