自动循环正反转停止电路图
合上开关，电源经2sj常闭触点1sj线圈得电，经过1sj设定的时间1sj延时闭合触点闭合，2sj线圈得电，1zj线圈得电。
1zj常开触点闭合km1线圈得电，km1常开触点闭合自保，同时km1常闭触点断开防止误动作，正转开始。
2zj线圈得电并自保。
经2sj设定的时间2sj延时断开触点断开，1sj线圈失电，1sj延时闭合触点断开，2sj线圈、1zj线圈失电，1zj常开触点断开，km1线圈失电，km1常开触点断开，正转停止。
经1sj设定的时间。
1sj延时闭合触点闭合，2sj合1zj线圈得电，1zj常开触点闭合。
【由于2zj线圈一直有电】，km2线圈得电并自保，km2常闭触点断开，2zj线圈失电，2zj常开触点断开。
反转开始。
经2sj设定的时间，反转停止。
经1sj设定的时间又启动正转，周而复始，循环往复。
0～16小时定时控制器电路图
0～16小时定时控制器电路图
0～16小时无级定时控制电路。
该控制器由两级定时器和驱动器组成。
由IC1(555)和两块l2位二进制计数/分频器IC2、IC3(CD4040)组成定时电路l，产生0、1、2……14、15小时共16个分挡的可调时间信号。
其中由IC1(555)和W1、R2、C1组成的多谐振荡器的振荡周期为Tl=0.693(Rw1+2R2)C1。
图示参数对应的周期约为34秒。
该振荡信号经IC2、IC3分频后，在IC3的Q12、Q11、Q10、Q9端得到8、4、2、1小时的状态信号，利用K2～K5开关的组合，可得到0、1、2……14、15小时共16个时间信号。
由IC4(555)和两块12位二进制计数/分频器IC5、IC6(CD4040)组成定时电路Ⅱ，其受定时电路I的控制，即定时电路I通过控制IC4的复位端④脚来控制定时器Ⅱ，且定时器I可产生0～60分钟连续可调的时间信号。
其中由IC4(555)和R5、W2、C3组成的多谐振荡器的振荡周期为T=0.693(2Rw2+R5)C3，调节W2可使T2在0～4290秒范围内变化。
经IC5、IC6分频后，在IC6的Q12端的定时范围为0～60分钟。
该控制器总的定时时间为：定时I(小时)+定时Ⅱ(分钟)。
当到达预置定时后，IC3的相应输出Q端均转为高电平，IC6的Q12也转为高电平，使可控硅SCR导通，继电器J吸合，LED发光。
电路中C2、R3用于开机时的自动清零。
循环定时器电路图循环定时器电路图循环定时器电路图1、按照电路原理图组装定时器。
2、接6伏电源，调整RP使发光二极管闪烁频率为每秒一次。
或按自己需要调整，则定时时间相应改变。
3、按钮按下“清零”，定时从新开始，发光二极管闪烁发光。
图中电路的接法，定时16秒钟后（发光管闪16下）蜂鸣器间断发声，发光二极管变成长亮。
4、调整印板图最下端的短路线,可成倍地增加延时时间。
（依此为 16、32、64、128、256、512、1024、2048秒，图中位置为16秒）元件清单：（共23件）4011集成电路R1 1MΩ电阻R8 5.1KΩ电阻4040集成电路R2 100KΩ电阻R9 56KΩ电阻9012晶体管R3 150KΩ电阻RP 500KΩ微调电阻发光二极管R4 10KΩ电阻 C1 4.7uF电解电容蜂鸣器（喇叭） R5 15KΩ电阻 C2 0.01uF 瓷片电容按钮R6 1KΩ电阻 D1 1N4148 二极管印刷电路板R7 22KΩ电阻 D2 1N4148 二极管16针排插短路插基于TEC9328可编程定时电路的循环式定时控制器摘要：TEC9328是深圳天潼公司生产的四位定时计数电路，利用它可以对控制对象进行循环控制操作。
文中介绍了它主要特点、引脚功能和内部结构。
并给出了利用TEC9328设计的循环式定时控制器的实际应用电路。
关键词：循环控制定时器 TEC9328在日常生产及工业应用中，有时可能需要对某一控制对象进行循环式控制，即让对象工作一段时间（如1分钟），然后停歇一段时间（如10分钟），再工作一段时间，再停歇一段时间，如此循环地工作下去。
通常的定时器仅能使对象在停歇一段时间后继续工作，而不能实现循环控制。
而基于TEC9328可编程定时电路循环式定时控制器则非常适合于这种循环式的自动控制操作。
1 TEC9328的主要特点TEC9328是深圳天潼微电子公司生产的四位定时计数电路，其主要特点如下：●工作电压范围为3～6V；●采用CMOS工艺，功耗极低，抗干扰能力强；●具有开机复位功能；●采用32768Hz石英晶振；●具有4位BCD码计数器，计数频率小于2MHz，可级连使用；●当时间到达设定值后，器件的G端即有相应的输出。

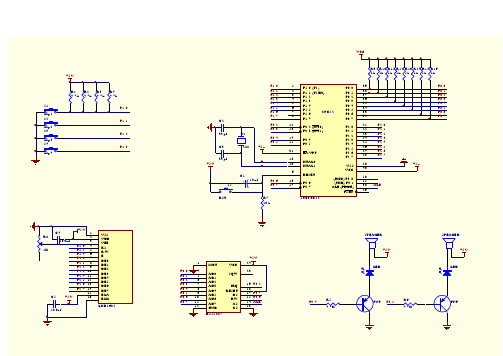

本系统的程序采用C语言编写，为了便于修改和调试，系统软件采用模块化设计，程序的编写、编译在keil软件中完成。
首先对STC89C52、DS12887、LCD1602进行初始化，日历信息通过LCD1602显示出来，当当前时间与设定的闹钟时间相同后，LCD1602上显示的时间停止，但实际上芯片内部的时间仍然在走。
时钟芯片向单片机发出中断请求，单片机通过报警模块进行警报。
硬件部分设置了的四个按键S1、S2、S3、S4。
当按键S1第一次按下时，停止计时进入闹钟1的时设置，当按键S1第二次按下时，进入闹钟1的分设置，当按键S1第三次按下时进入闹钟1的循环时间1的设置，当按键S1第四次按下时进入闹钟1的循环时间2的设置。
当按键S1第五、第六、第七、第八次按下时分别进入闹钟2的时、分、循环时间1、循环时间2的设置，当按键S1第九、第十、第十一次按下时分别进入时间的时、分、秒设置，在S1按下的各阶段，可用按键S2、S3进行时间和闹铃时间以及循环时间的时、分、秒进行加减设置。
当按键S1第十二次按下时恢复到时间显示功能。
当显示的时间和定时设置的时间一致时，蜂鸣器发出蜂鸣声，并有指示灯提示，循环1用绿灯提示，循环2用红灯提示，闹铃时间设置为60秒，并每隔一定时间响一次，时间由用户设定。
在各个闹钟设置阶段，如果有S4按下，则相应闹钟功能关闭或开启；如在闹铃时有S4按下则提前停止闹铃。
NE555重复式定时电路,NE555 TIMER关键字：NE555,定时电路图这是一种用555时基集成电路构成的重复式定时电路（又称双重式定时电路或双向定时电路）。
所谓重复式定时电路即指它能使被控电器重复地定时工作和停止，也就是说，它不仅能使被控电器定时关闭，而且在关闭之后还能再自动的定时开启。
这种重复式定时电路主要由一块555时基集成电路构成。
它具有线路简单、工作稳定可靠、安装使用方便等特点。
在此电路中，其被控电器的开启和关闭时间可以分别调整，互不影响，具有较高的实用价值。
工作原理此重复式定时电路的电路原理图如图1所示。
图中IC555与RP1、R1、RP2、R2、VD1、VD2及C1等组成了一个无稳态电路，其输出端（第3脚）的高低电平转换时间由电容器C1的充放电时间决定，这个时间即分别是被控电器的开启和关闭时间。
由此可见，只要调整电容C1的充电和放电时间，即可达到调整被控电器的开启和关闭时间的目的。
在此电路中，为了使电容C1的充电和放电时间能单独调整而互不影响，故加入了二极管VD1和VD2。
电路的工作过程简述如下：在合上开关SA后，220V交流电压经C5和R4（C5的放电电阻）降压和VD4、VD5整流及VD6、R3、C3、C4稳压滤波后给IC555提供一个较为稳定的直流电压。
在刚合上SA时，因电容C1两端的电压为零且不能突变，故此时IC的②、⑥脚为低电平，③脚输出高电平，继电器K吸合，插座XB 得电，被控电器开始工作。
与此同时，因IC的③脚为高电平，故其⑦脚也为高电平，二极管VD1导通、VD2截止，电源通过RP1和R1给C1充电，充电速度由RP1调整。
当C1上的电压充至2/3电源电压（Ucc）时，IC的②、⑥脚变为高电平，③脚相应变为低电平，继电器K1释放，插座XB失电，被控电器停止工作。
与此同时，因IC的③脚变为低电平，故其⑦脚也将变为低电平，二极管VD1截止、VD2导通，电容C1通过R2、RP2放电，放电速度由RP2调整。
深圳奥康迪科技有限公司
循环定时控制电路
如图1-4所示为循环定时控制电路图，在国产IC 中该电路主要由四2输入或非门CD4001以及十进制计数器CD4017等元件构成。
该电路可应用于日常生产及工业生产的循环式的自动控制操作中。
工作原理:
（1）从液晶表表芯中的印制电路板中取出分脉冲信号，作为定时控制器的时基信号。
（2）两级分频器主要由十进制计数器CD4017组成。
开关K6处于停止位时，分频器停止工作。
（3）开关控制点喽由4-2输入或非门CD4001组成，组成两个R-S 触发器。
通过开关控制电路可组成单定时开关或自动循环两种工作模式。
K5为单定时与循环定时选择开关。
本文由奥康迪科技有限公司发布。
