燃气工程系统的构成与功能

燃气工程项目管理系统方案一、项目背景燃气工程是指燃气勘探、开发、运输、储存、转化、利用、加工和销售等一系列涉及燃气资源的工程活动，燃气资源的综合利用对当今社会尤其是工业制造业来说具有重要的战略意义。

燃气工程项目通常需要进行资源调查、勘探开发、建设施工、设备安装、运行管理等一系列工程活动。

为了有效管理和监控燃气工程项目，提高项目执行效率和管理水平，需要建立一套完善的燃气工程项目管理系统。

二、系统目标本燃气工程项目管理系统的目标是为燃气工程项目提供统一的管理和监控平台，实现对项目资源、进度、成本、质量、安全等各个方面的全面管理，同时为项目决策和执行提供数据支持和分析。

三、系统功能1、项目计划管理：提供项目计划编制、资源分配、任务分解、进度跟踪等功能，对项目执行过程进行全面的规划和管理。

2、项目人力资源管理：对项目人员的工作分配、考勤管理、绩效考核等方面进行管理，确保项目的人力资源有效利用。

3、项目物资资源管理：对项目所需的设备、材料、仪器等资源进行采购、入库、库存、使用等方面的管理，确保项目执行所需资源的及时供应和管理。

4、项目成本管理：对项目的预算编制、成本跟踪、费用核算等进行管理，确保项目执行成本的控制和管理。

5、项目进度管理：对项目的工程进度、工作任务、工期安排、施工进度等方面进行管理，确保项目能够按时完成。

6、项目质量管理：对项目工程质量标准、验收管理、质量控制等方面进行管理，确保项目工程质量达到要求。

7、项目安全管理：对项目的安全风险评估、安全管理制度、安全培训等进行管理，确保项目安全施工。

8、项目风险管理：对项目的各类风险进行评估和分析，制定风险应对计划，确保项目的安全顺利进行。

9、项目报表分析：对项目的各类数据进行收集、分析和报表生成，为项目管理决策提供数据支持。

四、系统架构本燃气工程项目管理系统采用B/S架构，前端用户界面采用HTML5和CSS3技术，后端数据存储和处理采用MySQL数据库，同时采用Java和Spring框架进行系统的开发。

家用燃气灶的组成部分及其结构、功能[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】家用燃气灶的组成部分及其结构、功能？【解答】家用燃气灶的组成部分及其结构、功能1、供气系统作用是向燃气灶提供合乎要求的燃气，其主要组成元件有燃气管道和阀体总成。

2、燃烧系统：这个系统是燃气灶的重要组成局部。

其主要元件是燃烧器。

3、点火系统：作用是将输送到燃烧器的燃气与空气混合点燃。

其主要元件是自动点火器。

4、自动控制系统：其作用是对燃烧过程进行维护和自动控制。

其主要元件有熄火保护装置、定时装置、温度检测装置等。

5、其他组成系统：该系统主要作用提供支承、维护作用。

包括外壳、承液盘、锅支架、灶脚等元件。

四、燃烧器的结构组成及功能燃烧器是坚持燃气灶具有良好燃烧状况的重要部件。

主要由引射器、喷咀、炉头、火盖、调风板、一次空气进风口和调节螺钉组成，见下图，其作用如1、引射器：大气式燃烧器中，通常是以燃气引射大气中的空气。

其作用是1、把高能量的燃气引射低能量的空气，并使两者在引射器内均匀混合；2、混合气体形成一定的压力，克服通道的阻力损失，火孔出口处获得一定的速度，保证燃烧火焰的稳定性。

3、输送一定量的燃气，保证燃烧器所需的热流量。

引射器由喷咀、一次空气进风口、调风板、收缩管、喉管（混合管）扩散管组成。

喷咀】燃气灶关键件之一，其作用主要是把燃气体喷入引射器内与空气按一定比例混合后供火孔燃烧。

喷咀的孔径尺寸决定于气源的种类和热流量的大小；气源不同，喷咀的孔径也不同。

一般来说，固定喷咀只适合一种气源使用。

一旦气源改变，就需要更换喷咀，否则就不能正常燃烧。

、调风板】通常是引射器一次空气口处设置，也称一次空气调节器，使一次空气需要量达到要求而设的通过调风板的调节，可控制一次空气的进气量，使燃气和引射的空气比例适当，坚持燃烧火焰正常。

一般情况下，调节风门板可以使黄火、脱焰、回火等不正常现象得以排除，使之成为正常的燃烧火焰。

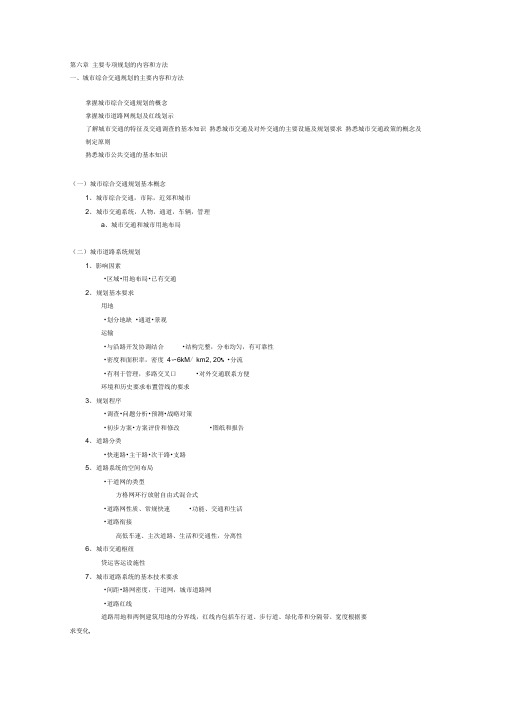

第六章主要专项规划的内容和方法一、城市综合交通规划的主要内容和方法掌握城市综合交通规划的概念掌握城市道路网规划及红线划示了解城市交通的特征及交通调查的基本知识熟悉城市交通及对外交通的主要设施及规划要求熟悉城市交通政策的概念及制定原则熟悉城市公共交通的基本知识（一）城市综合交通规划基本概念1、城市综合交通，市际，近郊和城市2、城市交通系统，人物，通道，车辆，管理a、城市交通和城市用地布局（二）城市道路系统规划1、影响因素•区域•用地布局•已有交通2、规划基本要求用地•划分地缺•通道•景观运输•与沿路开发协调结合•结构完整，分布均匀，有可靠性•密度和面积率，密度4〜6kM/ km2, 20% •分流•有利于管理，多路交叉口•对外交通联系方便环境和历史要求布置管线的要求3、规划程序•调查•问题分析•预测•战略对策•初步方案•方案评价和修改•图纸和报告4、道路分类•快速路•主干路•次干路•支路5、道路系统的空间布局•干道网的类型方格网环行放射自由式混合式•道路网性质、常规快速•功能、交通和生活•道路衔接高低车速、主次道路、生活和交通性，分离性6、城市交通枢纽贷运客运设施性7、城市道路系统的基本技术要求•间距•路网密度，干道网，城市道路网•道路红线道路用地和两例建筑用地的分界线，红线内包括车行道、步行道、绿化带和分隔带。

宽度根据要求变化,以满足交通、绿化、通风日照、建筑景况和地下管线的要求。

建筑后退。

•道路断面类型一块板两块板，车速＞50公里/小时，景观，地形三块板四块板（三）城市交通调查和主要交通特征l 、目的2、内容3、居民出行调查4、居民出行特征5、道路交通调查（四）城市交通规划l 、基本概念是确定城市交通发展目标、设计达到该目标的策略，制订和实施计划的过程。

一个连续的过程，包括问题定义、目标制订、备选方案设计与评价，实施反馈。

2、系统构成3、规划一般步骤4、规划层次5、规划任务（五）城市交通政策1、意义2、内容3、基本特征4、可持续发展的要求5、我国城市交通政策（六）城市对外交通l 、铁路与城市生产生活有关或无关站场起主导作用会让站中间闽站区段站编组站客运站2、公路技术等级行政等级市城布置要求场站客运货运过境车辆服务高速公路3、港口分类组成，水域和陆地布置要求区域交通，腹地与工业布置岸线分配与利用水陆联运4、机场规模机场净空通讯要求与城市的联系，共用，减少总时间(七)城市公共交通1、类型和特点2、衡量标准，经济，迅速，准点、方便、舒适3、基本概念4、规划一般要求时耗拥有量轨道交通运送能力5、线路网市区、近郊和远郊线能力与流量协调走向与主客流向一致换乘点的布置技术要求，密度，换乘系数大城市v 1, 5，小城市V 1. 3，非直线系数v I , 4，线路增长度8〜12 公里，轨道v 40miN量行程6、站点站距站点覆盖，300米半径〉50%, 500米半径〉90%公共汽车枢纽站二、城市市政公用设施工程想划的主要内容熟悉城市市政公用设施工程规划的基本知识(一) 城市市政公用工程系统的构成与功能I 、城市供电工程系统的构成与功能(1) 城市电源工程(2) 城市输配电网络工程、电压等级2、城市燃气工程系统构成与功能(1) 燃气气源工程(2) 燃气储气工程(3) 燃气输配气管网工程、压力等级3、城市供热系统构成与功能(1) 供热热源工程(2) 供热管网工程( 蒸汽、热水管网)4、城市通信工程系统的构成与功能(1) 邮政系统(2) 电信系统(3) 广播系统( 有线、无线)(4) 电视系统( 有线、无线)5、城市给水工程系统的构成与功能(1) 职水工程(2) 净水工程(3) 输配水工程6、城市排水工程系统的构成与功能(1) 排水体制(2) 雨水排放工程(3) 污水处理排放工程7、城市环境卫生工程系统的构成与功能(1) 垃圾处理与收集(2) 公共厕所(3) 管理设施(二) 城市市政公用工程规划的任务l 、城市供电工程系统的主要任务2、城市燃气工程系统的主要任务3、城市供热工程系统的主要任务4、城市通信工程系统的主要任务5、城市给水工程系统的主要任务6、城市排水工程系统的主要任务7、城市环卫工程系统的主要任务(三) 各层次城市市政公用设施工程规划的主要任务l 、总体规划2 、分区规划3 、详细规划( 四) 工程规划的工作程序l 、熟悉城市工程管线综合规划的基本知识／(1) 城市工程管线种类性能与用途分类(11 种) 敷设方式分类弯曲程度分类(2) 工程管线综合规划原则综合布置原则(15 条) 避让原则(7 条) 共沟敷设原则(5 条)(3) 工程管线综合规划内容总体规划详强规划2、熟悉竖向规划的基本知识(1) 竖向规划的内容(6 条)(2) 总体规划阶段的竖向规划(3) 详细规划阶段的竖向规划(4) 竖向规划的方法等高线法商程箭头法纵横断面法3、熟悉城市防灾系统规划的基本知识(1) 城市防灾措施灾害种类防灾措施：政策性防灾措施工程性防灾措施(2) 主要灾害的防灾标准防洪标准抗震标准消防标准人防工程建设标准(3) 城市主要防灾工程设施布局防灾工程设施抗震设施疏散通道疏散通道消防设施消防站消防栓防空设施城市生命线系统三、城市绿化景观系统规划城市绿化景观系统规划包合城市绿地系统规划和城市景观系统规划二个组成部分。

城市燃气工程系统规划1. 引言城市燃气工程系统是指为城市居民提供燃气供应的基础设施。

随着城市化进程的推进，城市燃气工程系统规划变得越来越重要。

本文旨在介绍城市燃气工程系统规划的概念、目标和流程，以及一些规划过程中需要考虑的关键因素。

2. 城市燃气工程系统规划概述城市燃气工程系统规划是指根据城市人口、用气需求和供气能力等因素，系统地设计和规划城市燃气供应网络和相关设施的过程。

其目标是满足城市居民的燃气需求，确保供气安全可靠，并优化能源利用效率。

3. 城市燃气工程系统规划的目标城市燃气工程系统规划的主要目标包括：•提供安全可靠的燃气供应：将燃气供应网络布设合理，确保燃气供应安全可靠，减少供气故障发生的概率。

•满足城市居民的用气需求：根据城市居民的用气需求规模和结构，合理确定供气规模和供应能力。

•优化能源利用效率：通过燃气热值计算、管道网络布局等方式，使能源利用更加高效，减少能源浪费。

•考虑环境因素：在规划过程中，考虑环境因素，减少燃气系统对环境的影响，降低排放。

4. 城市燃气工程系统规划的流程城市燃气工程系统规划的流程可以分为以下几个步骤：4.1 数据收集和分析首先，需要收集和分析各种数据，包括城市人口数据、用气需求数据、现有燃气设施和管道网络数据等。

通过对这些数据的分析，可以了解城市燃气系统的状况和需求，为后续的规划工作提供基础。

4.2 建模和仿真在建模和仿真阶段，利用专业的软件工具对城市燃气系统进行模拟和分析。

通过建立准确的模型，可以评估和优化燃气供应网络的结构和运行参数，确保系统的安全性和稳定性。

4.3 规划设计在规划设计阶段，需要根据数据分析和建模结果，制定合理的燃气供应网络布局方案。

考虑诸如供气压力、管道容量、供气区域划分等因素，以确保供气的均匀性和稳定性。

4.4 成本估算和优化根据规划设计方案，进行成本估算，并进行优化。

考虑投资成本、运营成本和供气效益等因素，确定最优的方案，以实现经济效益最大化和可持续发展。

第一章 A ~基本知识（概论）1. 燃气工程主要包括哪些内容及其应用前景？燃气工程 ⎪⎩⎪⎨⎧ 燃气生产 燃气输配燃气的燃烧与应用我国燃气的应用前景储量丰富(30~40万亿m3)；西气东输；能源结构改变的需要 (与国家安全关系密切)； 环境保护的需要；可持续发展战略的需要。

西气东输西起新疆轮南，东至上海白鹤镇，全长4000公里，管径1016毫米，途经10个省、自治区、直辖市。

输气管道初期计划年输气量120亿m3。

西气东输天然气的目标市场为位于上海市、江苏省和浙江省以及管道沿线的河南和安徽。

2004年1月1日如期实现向上海商业供气。

广东LNG 项目每年从澳大利亚进口370万吨(约40亿立方米)的液化天然气。

俄罗斯向中国输送天然气的项目。

2. 燃气基本概念及其分类定义：燃气是由多种可燃与不可燃的单一气体组成的混合气体。

⎩⎨⎧等、、不可燃成分：和、可燃成分：2222n m CO H H O N CO C 以燃气起源或其生产方式进行分类，主要可分为两类：天然气和人工燃气。

液化石油气和生物气则是由于气源和输配方式的特殊性，习惯上各另列一类。

3. 华白指数W ：是燃气的热值与相对密度有关的综合系数s HW =在压力不变的情况下，作为燃具相对热负荷的一个度量，是设计或选用燃具的重要依据。

4. 燃烧势C p ：它反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃气燃烧稳定状况的综合指标，能全面判断燃气的燃烧特性。

5. 城市燃气质量要求的主要内容一、燃气组分的变化a1) 燃气的华白指数波动范围不宜超过±7%⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧可燃气体在微生物作用下产生的空气的条件下发酵，并—各种有机物质在隔绝—生物气（沼气）等、主要组分厂催化裂化气中提取。

加工过程中获得。

炼油—从油、气开采或石油—液化石油气的副产气—冶金企业炼铁、炼钢—高炉煤气和转炉煤气气或缓冲气用重油或渣油，作掺混工制成的燃气总称。

第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水,能源，通信，环境,防灾等六大工程系统。

2．城市基础设施是保障城市生存,持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。

3．城市给水,排水工程系统共同承担城市生命保障，“吐故纳新”之职能。

4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效,卫生,方便，可靠的能源供给之职能. 5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能,是现代城市之耳目和喉舌。

6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。

7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通,城市内部交通等两大功能.8．城市航空交通工程系统主要由城市航空港，市内直升机场,以及军用机场等设施。

9．城市水运交通工程系统分为海运交通,内河交通等两部分海运交通有海上客运站,海港等设施。

11．内河水运交通有内河客运站，内河货运摊区,码头等设施。

12．城市轨道交通工具系统分为市际铁路,市内轨道交通等两部分。

13．市际铁路交通：城市铁路客运站，货运站（场),编组站,列检场及铁路,桥涵等设施14．市内轨道交通：地铁站,轻轨站，调度中心,车辆场（库)，地下，地面，架空轨道以及桥涵等设施。

15．城市航空交通，水运交通,市际铁路交通，公路交通组成了空中，水上,地面，地下等城市综合对外交通系统.16．市内轨道交通，城区道路交通组成了城市内部交通系统。

17．城市给水工程系统由城市取水工程，净水工程,输配水工程等组成.18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。

19．高压配电网电压等级为1—10kV,高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能.20．高压配电线路通常采用直埋电缆，管道电缆等敷设方式.21．低压配电网电压等级为220V-1KV，含低压配电所,开关站，低压电力线路等设施，具有直接为用户供电的功能.22．城市燃气工程系统由燃气气源工程，储气工程，输配气管网工程等组成.23．城市供热工程系统由供热热源工程和传热管网工程组成。

燃气输配工程技术手册第一章概述1.1 本手册的编写目的和意义本手册以系统性、全面性、实用性为原则，旨在为燃气输配工程技术人员提供一份权威、规范的技术参考手册，旨在指导燃气输配工程的设计、施工、运行和维护，提高燃气输配工程技术水平，保障燃气设施的安全运行。

1.2 燃气输配工程总体概况燃气输配工程是指将天然气从生产地输送到用户端的完整工程系统，包括天然气输送、储存、调压、分配、配气等各个环节。

其输配管道网络、调压站、储气库等组成部分构成了燃气输配系统。

本手册将以燃气输配工程的总体概况为开端，逐步深入介绍其技术要点和实际操作，方便读者全面了解和掌握相关知识。

第二章燃气输配管道设计2.1 管道材料选用合理选材管道对于燃气输配工程的安全运行至关重要。

本章将详细介绍燃气输配管道常见的材料及其特点、适用范围等信息，以及选择管道材料的相关技术指标和要求。

2.2 管道设计原则在进行燃气输配管道设计时，需要严格按照相关标准和要求，保证管道的安全性和可靠性。

本章将重点介绍燃气输配管道设计的原则、计算方法、设计参数等内容，方便读者掌握管道设计的基本要点。

第三章燃气调压与分配3.1 调压站设计与运行燃气调压站是燃气输配系统中的重要设施，其设计和运行对于保障燃气供应的稳定性至关重要。

本章将介绍调压站的结构、工作原理、设计要点以及运行维护等方面的知识，帮助读者深入了解调压站的技术要求。

3.2 燃气分配系统燃气分配系统是燃气输配工程中的关键环节，其设计和施工直接关系到燃气供应的稳定性和安全性。

本章将系统介绍燃气分配系统的设计原则、设备选型、操作管理等方面的知识，方便读者在实际工程中进行相关工作。

第四章燃气储存与运输4.1 燃气储存设施燃气储存设施对于保障燃气的稳定供应具有重要作用。

本章将介绍燃气储存设施的类型、特点、设计要点以及运行管理等相关知识，方便读者了解和掌握相关技术。

4.2 燃气运输技术燃气的运输方式多种多样，包括管道输送、液化天然气运输等多种形式。
