电子烟控制板方案引言电子烟作为一种新型的替代烟草卷烟的产品，近年来在全球范围内受到了广泛的关注和使用。

相比传统的卷烟，电子烟由于不含焦油、尼古丁摄入量可调控等特点，受到了一部分吸烟者的青睐。

电子烟的核心部件之一是电子烟控制板，它负责控制电子烟的工作状态和功能。

本文将介绍一种电子烟控制板的方案，包括其硬件设计和软件编程等方面内容。

电子烟控制板硬件设计主控芯片选择电子烟控制板的主控芯片是整个控制板的核心部件，它主要负责控制电子烟的工作状态和功能。

对于电子烟控制板，我们可以选择一些常见的MCU芯片来作为主控芯片，比如ST公司的STM32系列芯片、NXP公司的LPC系列芯片等。

这些芯片具有低功耗、高性能和丰富的外设接口等特点，在电子烟控制板的设计中非常适用。

供电电路设计电子烟控制板需要一个稳定的供电电源，以供给主控芯片和其他外设运行所需的电能。

一般情况下，我们可以采用锂电池作为电子烟控制板的电源，通过一个升压电路将锂电池的电压升至主控芯片所需要的工作电压。

按键和显示屏设计电子烟控制板通常需要一些按键和显示屏来方便用户对电子烟进行参数调整和状态显示。

在硬件设计中，我们可以选择一些常见的按键和显示屏组件来实现这些功能。

按键可以通过外部中断的方式与主控芯片相连接，显示屏可以通过SPI或I2C等协议来与主控芯片进行通信。

电子烟控制板软件编程程序框架设计电子烟控制板的软件编程部分，通常需要涉及到电子烟的工作模式切换、温度控制、电池电量检测等功能。

在软件编程中，我们可以设计一个简洁而灵活的框架，来方便实现这些功能。

电子烟工作模式电子烟通常有不同的工作模式，比如手动模式和自动模式。

手动模式下，用户可以通过按键来控制电子烟的工作；自动模式下，电子烟可以自动进行工作，根据用户设定的参数来调整功率和温度等。

温度控制算法电子烟的温度控制是一个重要的功能，它可以让用户根据吸烟习惯来调整烟雾的温度。

在软件编程中，我们可以采用PID控制算法来实现温度的精确控制，根据当前的温度和目标温度来计算输出的功率。

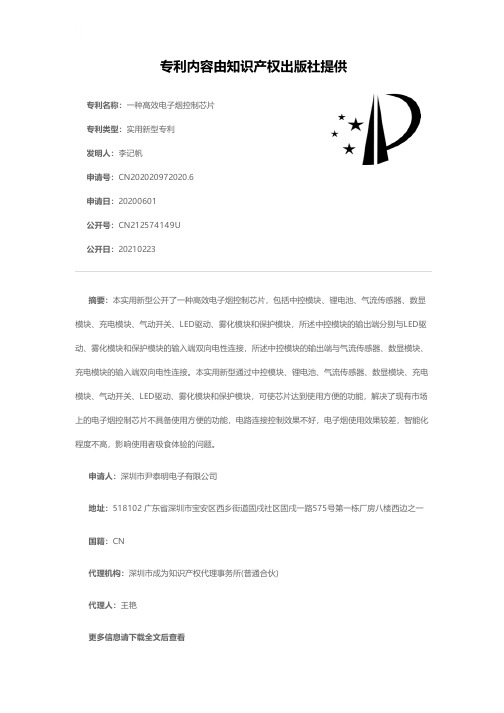

专利名称：一种高效电子烟控制芯片专利类型：实用新型专利
发明人：李记帆
申请号：CN202020972020.6
申请日：20200601
公开号：CN212574149U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效电子烟控制芯片，包括中控模块、锂电池、气流传感器、数显模块、充电模块、气动开关、LED驱动、雾化模块和保护模块，所述中控模块的输出端分别与LED驱动、雾化模块和保护模块的输入端双向电性连接，所述中控模块的输出端与气流传感器、数显模块、充电模块的输入端双向电性连接。

本实用新型通过中控模块、锂电池、气流传感器、数显模块、充电模块、气动开关、LED驱动、雾化模块和保护模块，可使芯片达到使用方便的功能，解决了现有市场上的电子烟控制芯片不具备使用方便的功能，电路连接控制效果不好，电子烟使用效果较差，智能化程度不高，影响使用者吸食体验的问题。

申请人：深圳市尹泰明电子有限公司
地址：518102 广东省深圳市宝安区西乡街道固戍社区固戍一路575号第一栋厂房八楼西边之一国籍：CN
代理机构：深圳市成为知识产权代理事务所(普通合伙)
代理人：王艳
更多信息请下载全文后查看。
