土石坝土质防渗体结合面处理工序
- 格式:doc
- 大小:28.00 KB
- 文档页数:1
土石坝设计中的接合部位的处理方法摘要:随着科技发展水平的提升,土石坝基和地基处理、坝坡接触面处理及土石坝与其它建筑物的接合处理已经成为非常重要的环节,在施工过程中若是存在质量问题,将会留下渗漏隐患,直接影响坝体的安全稳定性,进而危及水库安全,因此设计工作人员需要妥善处理好土石坝各接合部位,提高对各个施工环节的重视程度,有助于提高土石坝设计整体质量。
本文首先分析土石坝和地基进行接合处理的方式,其次探讨其他接合部位处理方式及坝身纵横缝的方式,以期对相关研究具有一定的参考价值。
关键词:土石坝设计;接合部位;处理方法引言:在土石坝设计质量不断提高的背景下,这种土石坝设计方式属于一种比较隐蔽的工程,对于施工质量要求比较严格,在土石坝施工过程中各个建筑物的接触面可能会出现一些横缝,将会造成土石坝结构存在质量缺陷,会直接影响土石坝的安全稳定性。
在土石坝的施工过程中,受到当地气候条件产生的影响将会存在一些隐患问题,因而设计人员需要在工作过程中,选择合适的施工技术及材料,以进一步提高土石坝施工质量。
1工程设计中合适材料的选取在土石坝工程设计方面应选取合适的材料,材料质量将会直接影响土石坝工程施工质量,甚至会影响土石坝的安全稳定性,因此设计人员在对坝体以及岸坡进行接合处理时,为防止土石坝产生渗透问题、裂缝问题,选择原材料时,尽量挑选一些不透水的材料,将其均匀的粘贴在坝体结构中。
在进行裂缝施工处理时,使用的主要材料是砂砾材料和黏性石料材料,在设计心墙时,需要使用一些黏性比较大的材料,如粘土、沥青、混凝土等,在沙砾、粘土等天然建筑材料不能切实满足施工规定的时候,工作人员需要使用沥青、混凝土等人工防渗材料进行替换处理。
2土石坝地基和岸坡接合部位处理的方式2.1 抽检取样正常情况下,在土石坝和地基接合部位处理之前,首先,工作人员需要清理地基表层杂物以及污物,将清基周边建筑物全部拆除干净,在清基处理时,需要对土质实施采样处理,确定土石坝的土质情况是否可以切实满足土石坝设计需要。
土(土石)坝防渗治漏工程措施摘要:在目前已成水利蓄水枢纽中,绝大多数是利用粘土防渗,由于粘土防渗体积庞大,施工质量难以保证,往往留下许多隐患,使工程一蓄水就出现渗漏,从而形成病险工程。
我县的土坝、土石混合坝占总数81座的90%以上,其中:因渗漏造成的病险水库占66%。
根据多年的病险水库整治经验总结,特介绍几种实用的防渗治漏工程措施。
关键词:水库防渗工程措施当前,绝大多数已成水库均建于上世纪60—80年代,由于受当时的设计水平和施工技术的限制,大多数为粘土防渗土坝或土石混合坝,水库蓄水后,在水压力作用下,渗流对土体产生渗流作用力,流力作用于无粘性土的颗粒以及粘性土的骨架上,使其失去平衡,产生各种形式的渗透变形,直至产生渗透破坏,使水库出现各种病险而无法正常发挥效益,相反还要浪费大量人力物力确保防洪度汛安全,据统计,因渗漏造成大坝不安全的约占病险水库总数的60%以上,所以,合理的防渗治漏工程措施是保证水库除险加固成功的关键。
土坝和土石坝常见的渗透破坏按部位主要分坝体(或坝基)渗漏、坝肩接触渗漏和绕坝渗漏。
针对不同部位、不同坝体结构以及渗漏范围大小,在正确分析渗漏原因的基础上合理采用最有效、最节省、最方便的工程措施,达到除险加固工作事半功倍是我们的根本目的,为此特介绍三种比较适用的防渗治漏工程措施。
一、粘土防渗治漏粘土是传统的防渗材料,但在已成水库附近一般难以找到高质量的粘土,大多只能在耕作区开采,一般运距较远,加之土地要有偿征用,所以,粘土成本较高,且用量受到限制,仅仅适用于粘土需用量较少的情况。
粘土防渗治漏的原理和施工要求与新建土坝一样,利用“上堵下排”的原理,对坝轴线上游被破坏及松动的粘土进行开挖,然后用优质粘土进行夯筑回填,使之与老坝有机结合共同形成防渗体。
回填施工严格按碾压土石坝旌工技术规范的有关要求进行,严格控制粘土质量和碾压质量,处理好边界接触部位的衔接。
为使新旧土体紧密结合,防止交结面因不均匀沉陷和收缩形成裂缝,应将老坝体开挖成阶梯状,分层夯实。
土石坝防渗处理措施1. 引言土石坝是一种常见的水利工程结构,用于堵塞河流、沟渠等水体,形成蓄水或调节水流的功能。
然而,土石坝常常面临着渗漏问题,导致水资源的浪费和土石坝的稳定性降低。
因此,对土石坝进行防渗处理是非常重要的。
本文将介绍土石坝防渗处理的常见措施,包括土壤改良、防渗材料的选用和防渗控制措施等。
2. 土壤改良土壤改良是土石坝防渗处理的重要手段之一。
通过改良土壤的物理性质和化学性质,降低土壤的渗透性和渗漏量。
2.1 土壤加固土壤加固是改良土壤的常用方式之一。
常见的土壤加固方法包括夯实、振动加固和压实等。
这些方法可以增加土壤的密实度和抗渗性能,减少土壤的渗流路径,从而降低渗漏风险。
2.2 土壤改质土壤改质是通过添加特殊材料改变土壤的性质,增加土壤的抗渗能力。
常见的土壤改质材料包括粘土、水泥和石灰等。
添加这些材料可以提高土壤的黏聚性和胶结性,减少渗漏通道的存在。
3. 防渗材料的选用防渗材料的选用是土石坝防渗处理的关键步骤之一。
根据不同的工程需求和条件,选择合适的防渗材料可以有效降低土石坝的渗漏风险。
3.1 高分子材料高分子材料是一种常见的防渗材料,其具有良好的密封性能和抗渗能力。
常见的高分子材料包括土工合成材料(如土工膜)、橡胶和聚合物等。
这些材料可以在土石坝表面构筑防渗层,防止水分通过材料的渗透。
3.2 岩石防渗材料岩石防渗材料主要是指以岩石为基础的防渗材料,如膨润土、黏土和矿渣等。
这些材料具有较高的渗透阻力和抗渗能力,适用于土石坝的防渗处理。
4. 防渗控制措施除了土壤改良和防渗材料的选用外,还需要采取一些防渗控制措施来进一步提高土石坝的防渗能力。
4.1 排水系统排水系统是一项重要的防渗控制措施,用于排除土石坝内部的渗漏水。
常见的排水系统包括水平排水系统和垂直排水系统。
水平排水系统通过水平布置的管道将渗漏水引导到集水井或泄洪道中,而垂直排水系统通过垂直布置的排水墙或排水井来排除渗漏水。
4.2 堤面防渗层堤面防渗层是构筑在土石坝表面的防渗层,用于防止渗漏水的进入。

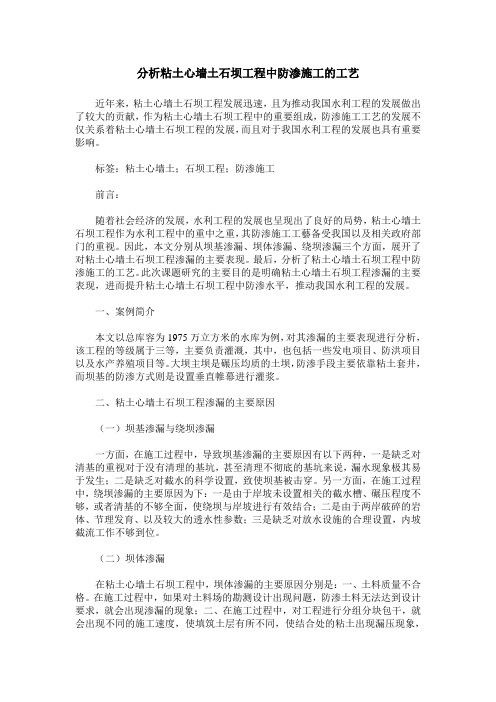

分析粘土心墙土石坝工程中防渗施工的工艺近年来,粘土心墙土石坝工程发展迅速,且为推动我国水利工程的发展做出了较大的贡献,作为粘土心墙土石坝工程中的重要组成,防渗施工工艺的发展不仅关系着粘土心墙土石坝工程的发展,而且对于我国水利工程的发展也具有重要影响。
标签:粘土心墙土;石坝工程;防渗施工前言:随着社会经济的发展,水利工程的发展也呈现出了良好的局势,粘土心墙土石坝工程作为水利工程中的重中之重,其防渗施工工藝备受我国以及相关政府部门的重视。
因此,本文分别从坝基渗漏、坝体渗漏、绕坝渗漏三个方面,展开了对粘土心墙土石坝工程渗漏的主要表现。
最后,分析了粘土心墙土石坝工程中防渗施工的工艺。
此次课题研究的主要目的是明确粘土心墙土石坝工程渗漏的主要表现,进而提升粘土心墙土石坝工程中防渗水平,推动我国水利工程的发展。
一、案例简介本文以总库容为1975万立方米的水库为例,对其渗漏的主要表现进行分析,该工程的等级属于三等,主要负责灌溉,其中,也包括一些发电项目、防洪项目以及水产养殖项目等。
大坝主坝是碾压均质的土坝,防渗手段主要依靠粘土套井,而坝基的防渗方式则是设置垂直帷幕进行灌浆。
二、粘土心墙土石坝工程渗漏的主要原因(一)坝基渗漏与绕坝渗漏一方面,在施工过程中,导致坝基渗漏的主要原因有以下两种,一是缺乏对清基的重视对于没有清理的基坑,甚至清理不彻底的基坑来说,漏水现象极其易于发生;二是缺乏对截水的科学设置,致使坝基被击穿。
另一方面,在施工过程中,绕坝渗漏的主要原因为下:一是由于岸坡未设置相关的截水槽、碾压程度不够,或者清基的不够全面,使绕坝与岸坡进行有效结合;二是由于两岸破碎的岩体、节理发育、以及较大的透水性参数;三是缺乏对放水设施的合理设置,内坡截流工作不够到位。
(二)坝体渗漏在粘土心墙土石坝工程中,坝体渗漏的主要原因分别是:一、土料质量不合格。
在施工过程中,如果对土料场的勘测设计出现问题,防渗土料无法达到设计要求,就会出现渗漏的现象;二、在施工过程中,对工程进行分组分块包干,就会出现不同的施工速度,使填筑土层有所不同,使结合处的粘土出现漏压现象,形成松土带;三、大型施工器械匮乏,在坝体施工中,一般都是利用石碾碾压的方式,传统的碾压方式对施工质量的要求较低,导致在坝坡的下游就会出现渗漏;四、坝体在进行分层填筑时,较厚的土层填筑会导致机械功能低下,进而导致土层的下部疏松,发生渗漏现象。
Science and Technology & Innovation ┃科技与创新·119·文章编号:2095-6835(2016)21-0119-01黏土心墙土石坝工程中防渗处理措施张 璐(昆明市水利水电工程建设质量监督站,云南 昆明 650031)摘 要:黏土心墙土石坝是当代大坝中广泛使用的一种类型,其施工方式是将石料、土料或者其他混合型材料经过一定的程序,在抛填和碾压之后筑成的。
但在施工工程中,因为地质条件等一系列的问题,可能会遇到大坝渗漏等情况。
这就要求施工人员切实做好黏土心墙土石坝工程的防渗工作。
关键词:黏土心墙土石坝;坝体渗漏;防渗处理;处理措施中图分类号:TV5423 文献标识码:A DOI :10.15913/ki.kjycx.2016.21.119黏土心墙土石坝的施工方法、操作技术和施工工序相对简单,在建成后方便进行维修、扩建。
另外,黏土心墙土石坝使用的材料价格相对较低,大量节省了钢筋、混凝土等材料,降低了材料的运输成本。
但是黏土心墙土石坝在施工过程中难免存在渗漏的情况,因此施工中强化防渗工作的开展就显得尤为必要。
1 黏土心墙土石坝渗漏的原因 1.1 坝基渗漏的主要原因导致黏土心墙土石坝坝基出现渗漏的主要原因有以下几点:①清基工作没有做到位。
清基工作不彻底甚至没开展清基工作,导致渗漏问题。
②截水槽设置不合理,加上施工中忽略了对截水槽的设置,也有一些工程虽然设置了截水槽,但是设置得不科学,导致大坝投入使用后被击穿,从而出现渗漏。
1.2 坝体渗漏的主要原因坝体发生渗漏是导致大坝出现事故的重要原因,导致坝体出现渗漏的原因有很多,主要因素可以归结为以下几点:①坝体的施工材料不达标。
施工过程中的土料选择工作出现问题,导致施工土料不能满足防渗漏的要求,从而导致坝体出现渗漏问题。
②在坝体工程施工过程中,采取了分组、分块的施工方式施工。
在施工过程中,由于进度不一致,导致填筑土层不同,相邻的施工块之间出现松土带,该部分容易渗漏。
粘土心墙土石坝工程中防渗施工的工艺分析摘要:粘土心墙土石坝工程中普遍的存在着坝体渗漏以及浸润线抬高等病害,这些问题的存在极大危害了水库的安全及正常运行。
就目前来看,防渗处理的措施较多,但是如何因地制宜的选择防渗处理方案以及满足除险加固工程的经济性、可实施性以及安全与环保的要成为了当下亟待解决的问题。
本文以某工程为例,从大坝渗漏的成因以及类型入手,重点论述了粘土心墙土石坝的主要防渗处理措施。
关键词:粘土心墙;土石坝;防渗;措施粘土心墙土石坝作为一种应用广泛的一种坝型,是一种由石料、土料或者混合料经过抛填以及碾压等方法堆筑而成。
这种坝型具有施工技术简单、工序少、适应变性、便于维修与扩建,同时大量的节省了钢材、水泥等重要建筑材料,从而减少了筑坝材料的远途运输。
但是由于自身不能溢流,从而在施工导流方面没有混凝土坝方便。
1、大坝渗漏的成因与分析1.1 工程概况及坝基渗漏的主要原因某水库总库容1980万m3,属于ⅲ等工程,是一座灌溉为主,同时兼顾发电、防洪以及水产养殖等综合利用型水库。
大坝的主坝为碾压均质土坝,通过粘土套井来实现防渗,而在坝基采用垂直帷幕灌浆实施防渗。
下面以此坝为例对粘土心墙土石坝工程中防渗施工的工艺进行简要论述。
坝基渗漏的可能原因有两个:①清基不彻底或者没有进行清基,从而致使水库在建成不久就出现了漏水现象;⑦可能是由于施工中没有考虑设置截水槽或者截水槽的设置不科学,致使在使用中被击穿。
1.2 坝体渗漏的主要原因坝体的渗漏原因主要有四个:①土料不达标。
在施工中土料场勘测设计存在缺陷,致使使用的防渗土料不能满足设计需求,从而导致渗漏出现;⑦工程在施工中采用了分组分块包干的方式,致使施工中各层面的施工速度不一致,从而导致填筑的土层不同。
最终导致相邻两块的结合处产生漏压的松土带;③由于施工期间缺乏大型的施工器械,坝体采用石碾碾压而成,而落后的碾压方式导致了施工质量差以及下游坝坡出现了大面积的渗漏现象;④在坝体分层填筑期间,由于土层填筑过厚,同时施工的机械功能不足,从而导致土层上部紧密而下部疏松。
土石坝的坝基处理及渗流变形的防治1土石坝的坝基处理土坝对地基的要求比混凝土坝低,一般不必挖除地表透水土壤和砂砾石等。
但是,为了满足渗透稳定、静力和动力稳定、容许沉降量和不均匀沉降等方面的要求,保证坝的安全经济运行,也必须根据需要对地基进行处理。
1.1 岩基处理针对土石坝的特点,岩基的处理主要应注意以下四点:(1)岩基上的覆盖层。
对中、低土石坝,只需将防渗体坐落在基岩上,形成截水槽以隔断渗流即可。
对高土石坝,最好挖除全部覆盖层,使防渗体和坝壳均建在基岩上。
(2)防渗体与基岩的连接。
防渗体与基岩的接触面应紧密结合。
以前多要求在防渗体的基岩面上浇筑混凝土垫层或混凝土齿墙。
但混凝土垫层和齿墙的作用并不明显,受力条件不佳,易产生裂缝,因此,现在的发展趋势是将防渗体直接建在基岩上。
(3)基岩内部防渗处理。
主要是防渗帷幕。
一定要做到万无一失,防渗幕是很重要的一项工程。
(4)对不良地质构造的处理。
对断层、破碎带等不良地基构造,主要考虑起渗透稳定性和抗溶蚀性能,而不太看重其承载力和不均匀沉降。
处理方法主要有:水泥灌浆或化学灌浆、混凝土塞、混凝土防渗墙、设置防渗铺盖等。
1.2 砂砾石地基处理砂砾石具有足够的承载能力,压缩性不大,干湿变化对体积的影响也不大。
但砂砾石地基的透水性很大,渗漏现象严重,而且可能发生管涌、流土等渗透变形。
砂砾石地基的处理,主要是对地基的防渗处理。
1.3 垂直防渗设施垂直防渗是解决坝基渗流问题效果最好的措施。
垂直防渗的效果,相当于水平防渗效果的三倍。
因此,在土石坝的防渗措施中,应优先选择垂直防渗措施。
垂直防渗措施主要有:粘性土截水墙、混凝土防渗墙、灌浆帷幕、板桩等。
1.4 粘性土截水墙(1)当砂砾石透水地基的深度不大时,可将截水墙直接伸入岩基,并与岩基紧密相连。
这种情况下的截水墙结构简单,工作可靠,防渗效果好;当砂砾石透水地基的深度较大时,可将截水墙深入坝基一定深度,不与岩基相连,称为悬挂式截水墙,但防渗效果较差。
粘土心墙土石坝工程中防渗施工的处理措施摘要:随着社会的发展和科技的进步,我国粘土心墙土石坝工程在不断发展,成为国民经济的重要组成部分,有效提高了人们的生活质量,施工单位必须落实好粘土心墙土石坝的主要防渗处理工作。
关键词:粘土心墙土;石坝工程;防渗施工;处理措施近年来,粘土心墙土石坝工程规模不断扩大,虽然取得了一定的成效,但是依然存在很多问题,阻碍了粘土心墙土石坝工程的进步,本文围绕粘土心墙土石坝工程中防渗施工的处理措施进行分析,希望能给施工单位借鉴意义。
1.大坝渗漏的成因与分析1.1工程概况本文以某使用粘土心墙土石坝的水库为例,例如:该水库库容一千万立方米,承担的职责主要包括灌溉,还能进行发电、防洪、养殖等工作,属于一座综合水库。
但是,该水库的大坝使用的结构为碾压均质土坝,其防渗透是通过粘土套井实现,本文以该土坝为原型,对粘土心墙土石坝的防渗透技术进行简要讨论。
粘土心墙土石坝的施工方法操作技术十分简单,使用到的工序较少,在建成后方便进行维修、扩建。
由于粘土心墙土石坝使用的材料价格相对低廉,能够有效节省钢筋、混凝土等材料,降低了材料的运输成本。
但是,粘土心墙土石坝在施工过程中不能够溢流,因此,施工导流方面存在着一定的缺陷。
大坝渗漏的原因包括:由于施工过程中,没有考虑设置截水槽的位置,导致截水槽设置不科学,当清基不彻底时,水库在建成不久后常常出现漏水问题。
1.2坝体渗漏的主要原因导致坝体出现渗漏的原因较多,主要因素可以归结为以下几个内容:首先,坝体的施工材料不达标。
施工过程中的土料选择工作出现问题,导致施工土料未能符合防渗漏的要求,从而导致坝体出现渗漏事故;其次,在坝体工程施工过程中,技术人员运用分组、分块的施工方式施工,在施工过程中若各组施工的进度不一致,导致填筑土层出现不同的情况,相邻的施工工作面之间常常出现松土带,该位置容易发生渗漏问题;在施工过程中缺乏大型的专业设备,使用的设备不够先进,大坝也可能会出现碾压质量过差而导致的大面积受损;最后,坝体在分层填筑的过程中,一旦土层的填筑厚度过厚,施工期间碾压不到位,常常导致土质下部较为疏松[1]。

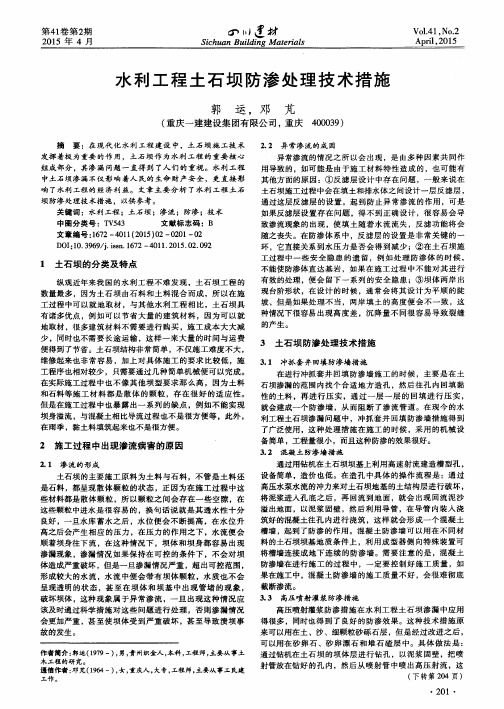

水利工程土石坝防渗处理技术措施摘要:土石坝作为河堤防洪、泄洪等重要的一个关卡,土石坝作为整个水利工程至关重要的卡点,在保障岸边人们的生命安全上做出了重大贡献。
然而为了进一步提高土石坝的防护作用,进一步研发了关于土石坝如何防渗的处理技术,为了保障整个水利工程的利益,全靠土石坝的功劳,土石坝作为水利工程的核心点,承担着不可分担的责任,所以土石坝防止渗透技术指日可待。
本文全面分析了土石坝防渗技术的实施的几点措施。
关键词:土石坝;水利工程;防渗技术一、土石坝的分类和特点在我国众多石坝当中,土石坝是为数最多的一种。
首先土石坝的形成是来自于石头和大量的土壤混合而成的,石料和土料是非常容易获取的材质,在河流多的地方就能够在当地获得这两种材料,从获取材料上来说,相比起其他材料就可以节省运输费用和购买材料的费用,从这方面来看,其实是为工程节省了成本,是比较可取的一种方式。
从建筑结构来看,土壤与石头的混合物,是一种容易形成,并且施工难度系数小的一种石坝类型。
对于建筑工程来说,一般能够采用简单的方式去建造,就不会使用困难的方式,困难、复杂的建造方式不仅在施工过程中难度系数大,而且在费用上支付比较多,在工序少的建筑上能够提高整体效率。
但是土石坝也存在它自身的缺点,比如在多雨季节,土料和石料的散体颗粒混合物容易被雨水稀释,从而降低土石混合物的黏性,同时在导流、坝身溢流方面也不能体现出它的优点。
二、施工中出现渗流病害的原因1.渗流的形成。
首先我们了解到土石坝是一种散体颗粒形成的混合物,它的特点是具有很好地渗透性,因为在这种散体颗粒物中并不是完全没有缝隙的坚固石坝,而是存在一定的空隙,恰好是这些空隙让水流极易在土石坝中直接渗入,但是一旦发生河流水位变高,或者是洪水期间,土石坝的安全系数是很低的,因为在水位抬高的时候,土石坝经过水力的冲刷水流就顺着力量往土石坝里灌入,这种现象是非常不安全的,并且会危害到人身安全和财产安全。
所以当发现水位抬高时,必须采用合适并且科学的办法对土石坝进行修补,防止出现异常渗流的现象,减少塌坝事故的发生。
