土石坝土质防渗体结合面处理工序质量评定表填表说明

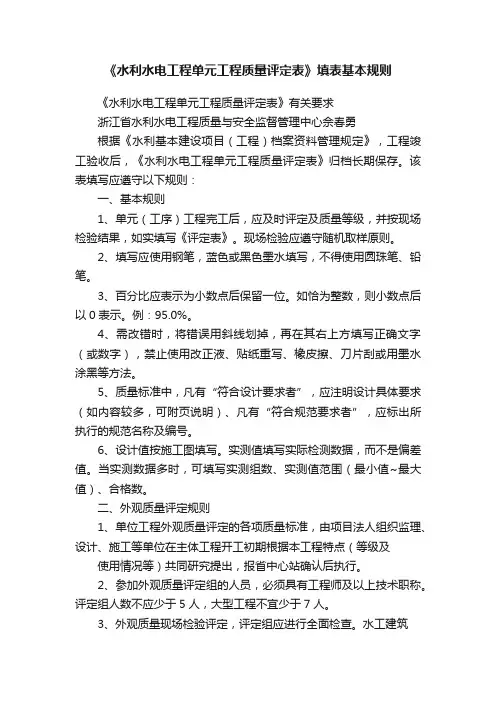

《水利水电工程单元工程质量评定表》填表基本规则《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程单元工程质量评定表》归档长期保存。

该表填写应遵守以下规则：一、基本规则1、单元（工序）工程完工后，应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。

3、百分比应表示为小数点后保留一位。

如恰为整数，则小数点后以0表示。

例：95.0%。

4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”，应标出所执行的规范名称及编号。

6、设计值按施工图填写。

实测值填写实际检测数据，而不是偏差值。

当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数。

二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点（等级及使用情况等）共同研究提出，报省中心站确认后执行。

2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3、外观质量现场检验评定，评定组应进行全面检查。

水工建筑物为抽测25%，且各项不少于10点。

房屋建筑安装工程为有代表性的自然间抽查10%，且应包括附属房间及厅道。

三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格，检测总点数90%及以上符合质量标准评为优良。

2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上，且主要工序全部优良。

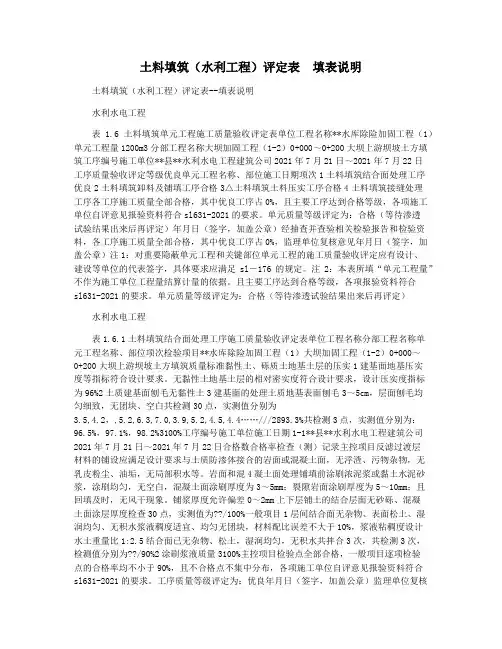

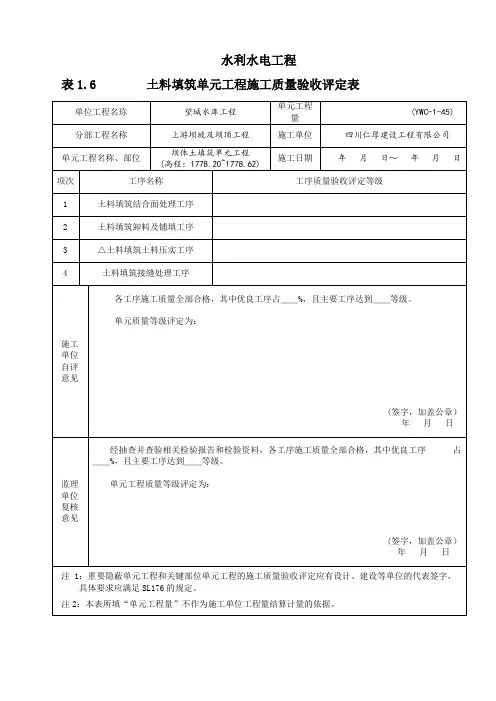

土料填筑（水利工程）评定表填表说明土料填筑（水利工程）评定表--填表说明水利水电工程表 1.6土料填筑单元工程施工质量验收评定表单位工程名称**水库除险加固工程（1）单元工程量1200m3分部工程名称大坝加固工程（1-2）0+000～0+200大坝上游坝坡土方填筑工序编号施工单位**县**水利水电工程建筑公司2021年7月21日～2021年7月22日工序质量验收评定等级优良单元工程名称、部位施工日期项次1土料填筑结合面处理工序优良2土料填筑卸料及铺填工序合格3△土料填筑土料压实工序合格4土料填筑接缝处理工序各工序施工质量全部合格，其中优良工序占0%，且主要工序达到合格等级，各项施工单位自评意见报验资料符合sl631-2021的要求。

单元质量等级评定为：合格（等待渗透试验结果出来后再评定）年月日（签字，加盖公章）经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占0%，监理单位复核意见年月日（签字，加盖公章）注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足sl―176的规定。

注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

且主要工序达到合格等级，各项报验资料符合sl631-2021的要求。

单元质量等级评定为：合格（等待渗透试验结果出来后再评定）水利水电工程表1.6.1土料填筑结合面处理工序施工质量验收评定表单位工程名称分部工程名称单元工程名称、部位项次检验项目**水库除险加固工程（1）大坝加固工程（1-2）0+000～0+200大坝上游坝坡土方填筑质量标准黏性土、砾质土地基土层的压实1建基面地基压实度等指标符合设计要求。

无黏性土地基土层的相对密实度符合设计要求，设计压实度指标为96%2土质建基面刨毛无黏性土3建基面的处理土质地基表面刨毛3～5cm，层面刨毛均匀细致，无团块、空白共检测30点，实测值分别为3.5,4.2，,5.2,6.3,7.0,3.9,5.2,4.5,4.4……///2893.3%共检测3点，实测值分别为：96.5%，97.1%，98.2%3100%工序编号施工单位施工日期1-1**县**水利水电工程建筑公司2021年7月21日～2021年7月22日合格数合格率检查（测）记录主控项目反滤过渡层材料的铺设应满足设计要求与土质防渗体接合的岩面或混凝土面，无浮渣、污物杂物，无乳皮粉尘、油垢，无局部积水等。

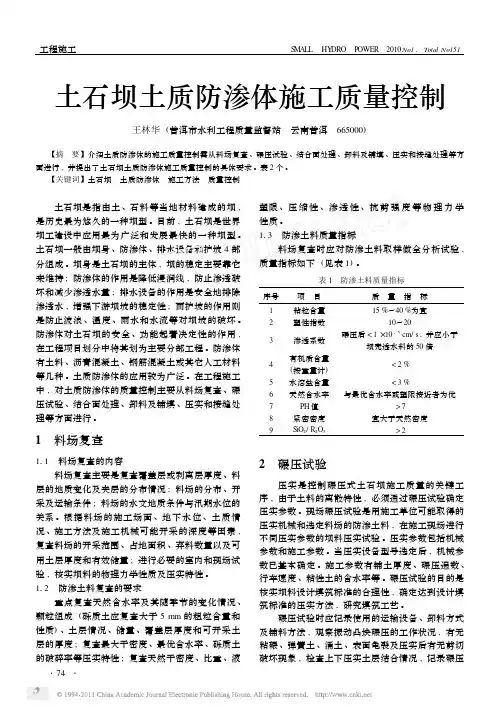

土石坝土质防渗体施工质量控制王林华(普洱市水利工程质量监督站　云南普洱　665000) 【摘　要】介绍土质防渗体的施工质量控制需从料场复查、碾压试验、结合面处理、卸料及铺填、压实和接缝处理等方面进行,并提出了土石坝土质防渗体施工质量控制的具体要求。

表2个。

【关键词】土石坝　土质防渗体　施工方法　质量控制 土石坝是指由土、石料等当地材料建成的坝,是历史最为悠久的一种坝型。

目前,土石坝是世界坝工建设中应用最为广泛和发展最快的一种坝型。

土石坝一般由坝身、防渗体、排水设备和护坡4部分组成。

坝身是土石坝的主体,坝的稳定主要靠它来维持;防渗体的作用是降低浸润线,防止渗透破坏和减少渗透水量;排水设备的作用是安全地排除渗透水,增强下游坝坡的稳定性;而护坡的作用则是防止波浪、温度、雨水和水流等对坝坡的破坏。

防渗体对土石坝的安全、功能起着决定性的作用,在工程项目划分中将其划为主要分部工程。

防渗体有土料、沥青混凝土、钢筋混凝土或其它人工材料等几种。

土质防渗体的应用较为广泛。

在工程施工中,对土质防渗体的质量控制主要从料场复查、碾压试验、结合面处理、卸料及铺填、压实和接缝处理等方面进行。

1　料场复查111　料场复查的内容料场复查主要是复查覆盖层或剥离层厚度、料层的地质变化及夹层的分布情况;料场的分布、开采及运输条件;料场的水文地质条件与汛期水位的关系。

根据料场的施工场面、地下水位、土质情况、施工方法及施工机械可能开采的深度等因素,复查料场的开采范围、占地面积、弃料数量以及可用土层厚度和有效储量;进行必要的室内和现场试验,核实坝料的物理力学性质及压实特性。

112　防渗土料复查的要求重点复查天然含水率及其随季节的变化情况、颗粒组成(砾质土应复查大于5mm 的粗粒含量和性质)、土层情况、储量、覆盖层厚度和可开采土层的厚度;复查最大干密度、最优含水率、砾质土的破碎率等压实特性;复查天然干密度、比重、液塑限、压缩性、渗透性、抗剪强度等物理力学性质。

土料填筑结合面处理工序施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单位工程、分部工程、单元工程名称及部位填写应与表1.6相同。

2．各检验项目的检验方法及检验数量按表A-9的要求执行。

3．工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4．工序质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 631—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL 631—2012的要求。

（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 631—2012的要求。

2）一般项导，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL 631—2012的要求。

________________________工程。

表1.1 土方开挖单元工程施工质量验收评定表单位工程名称 单元工程量分部工程名称 施工单位单元工程名称、部位 施工日期 年 月 日～ 年 月 日 项次 工序名称 工序质量验收评定等级1 表土及土质岸坡清理工序2 △软基或土质岸坡开挖工序施工 单位 自评 意见 各工序施工质量全部合格，其中优良工序占＿＿%，且主要工序达到＿＿等级。

单元质量等级评定为：(签字，加盖公章）年 月 日监理 单位 复核 意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占＿＿%，且主要工序达到＿＿等级。

单元工程质量等级评定为：(签字，加盖公章）年 月 日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL176—2007的规定。

注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

表1.1.1 表土及土质岸坡清理工序施工质量验收评定表 单位工程名称 工序名称分部工程名称 施工单位单元工程名称、部位 施工日期 年 月 日～ 年 月 日项次 检验项目 质量标准 检查（测）记录 合格数合格率主控项目 1 表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除；水井、泉眼、地道、坑窖等洞穴的处理符合设计要求2不良土质的处理淤泥、腐殖质土、泥炭土全部清除；对风化岩石、坡积物、残积物、滑坡体、粉土、细砂等处理符合设计要求3 地质坑、孔处理构筑物基础区范围内的地质探孔、竖井、试坑的处理符合设计要求；回填材料质量满足设计要求一般项目 1 清理范围满足设计要求。

长、宽边线允许偏差：人工施工0～50cm，机械施工0～100cm2 土质岸边坡度不陡于设计边坡施工 单位 自评 意见主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。

工序质量等级评定为：(签字，加盖公章）年 月 日监理 单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。

土料填筑单元工程施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．本表适用于土石坝防渗体土料铺填施工，其他土料铺填可参照执行。

土方填筑料（土料）的材料质量指标应符合设计要求。

土方填筑料在铺填前，应进行碾压试验，以确定碾压方式及碾压质量控制参数。

2．单元工程划分：宜以工程设计结构或施工检查验收的区、段、层划分，每一区、段的每一层划分为一个单元工程。

3．单元工程量填写本单元土料填筑工程量（m3）。

4．土料铺填施工单元工程宜分为结合面处理、卸料及铺填、土料压实、接缝处理4个工序，其中土料压实工序为主要工序，用△标注。

本表是在表1.6.1~表1.6.4工序施工质量验收评定合格的基础上进行。

5．单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。

（2）各项实体检验项目的检验记录资料。

（3）监理单位应提交对单元工程施工质量的平行检测资料。

6．单元工程质量标准：（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 631—2012的要求。

（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL 631—2012的要求。

________________________工程表1.6.1 土料填筑结合面处理工序施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单位工程、分部工程、单元工程名称及部位填写应与表1.6相同。

2．各检验项目的检验方法及检验数量按表A-9的要求执行。

3．工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4．工序质量标准：（1）合格等级标准：1）主控项目，检验结果应全部符合SL 631—2012的要求。

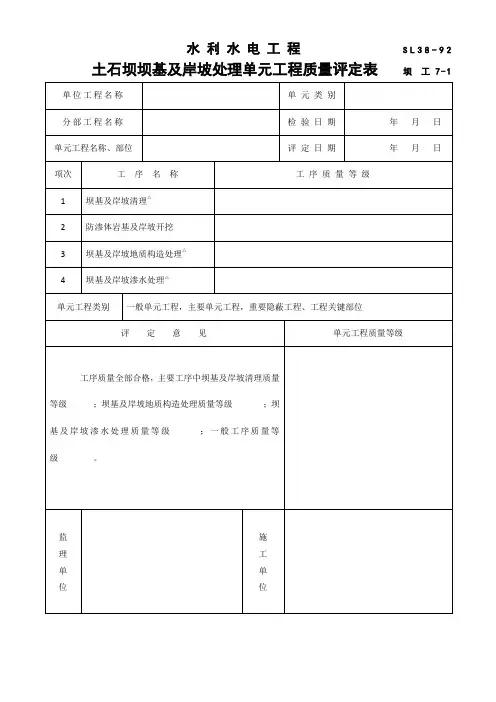

土石坝土质防渗体结合面处理工序质量评定表填表说明
表 7.2-1 填表说明
填表时一定恪守“填表基本规则”，并切合以下要求：
1、表头单位工程、分部工程、单元工程及施工单位依据表7.2 填
写。

2、单元工程量，先填写单元工程量，再填本单元联合层面办理面
积。

3、查验方法：保证项目、基本项目以察看检查和查察施工记录为
主。

4、保证项目 2 质量标准为按“设计要求办理”，因为设计要求内
容多，故注明（设计要求“见附页”）。

5、质量标准
合格：保证项目切合相应的质量标准；基本项目切合相应的合格质量标准。

优秀：保证项目切合相应的质量评定标准；基本项目切合相应的质量评定合格标准，此中一定有一项切合优秀质量标准。

1 / 1。

表1.6.1单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1建基面地基压实黏性土，砾质土地基土层的压实度等指标符合设计要求。

无黏性土地基土层的相对密实度符合设计要求2土质建基面刨毛土质地基表面刨毛3-5cm，层面刨毛均匀细致，无团块、空白3无黏性土建基面的处理反滤过渡层材料的铺设应满足设计要求4岩面和砼面处理与土质防渗体接合的岩面或砼面，无浮渣、污物杂物，无乳皮粉尘、油垢，无局部积水等。

铺填前涂刷浓泥浆或黏土水泥砂浆，涂刷均匀，无空白，砼面涂刷厚度为3-5mm；裂隙岩面涂刷厚度为5-10mm；且回填及时，无风干现象。

铺浆厚度允许偏差0-2mm一般项目1 层间结合面上下层铺土的结合层面无砂砾、无杂物、表面松土、湿润均、无积水2 涂刷浆液质量浆液稠度适宜、均匀无团块，材料配比误差不大于10%施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分部。

工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分部。

工序质量等级评定为：合格（签字，加盖公章）年月日表1.6.2单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1 卸料卸料、平料符合设计要求，均衡上升。

施工面平整、土料分区清清晰，上下层位置错开2 铺填上下游坝坡铺填应有富裕量。

防渗铺盖在坝体以内部分应与心墙或斜墙同铺填。

铺料表面应保持湿润,符合施工含水量一般项目1结合部土料铺填防渗体与地基（包括齿槽）、岸坡、溢洪道边墙、坝下埋管及混凝土齿墙等结合部位的土料铺填，无架空现象。

土料厚度均匀，表面平整，无；无团块、无粗粒集中，边线平整2 铺土厚度铺土厚度均匀，符合设计要求，允许偏差为0-5cm3 铺填边线铺填边线应有一定宽裕度，压实削坡后坝体铺填边线满足0-10cm（人工施工），0-30cm(机械施工)要求施工单位自评意见主控项目检验点100 %合格，一般项目逐项检验点的合格率 %，且不合格点不集中分部。

软基或土质岸坡开挖工序施工质量验收评定表单位工程名称分部工程名称单元工程名称、部位项次检验项目温州市龙湾区永兴高标准农田示范工程生态块挡墙工程生态块挡墙沟槽土方开挖（0+800~0+900）质量标准保护层开挖方式应符合设计要求，在接近建基面时，宜使用小型机具或人工挖除，不应扰动建基面以下的原地基工序编号施工单位扬州水利建筑工程公司施工日期年月日检查（测）记录合格数合格率检验方法检验数量1主控项目保护层开挖2建基面处理观察、测全数检查构筑物软基和土质岸坡开挖面平顺。

软基和土质量、查阅岸坡与土质构筑物接触时，采用斜面连接，无台施工记录阶、急剧变坡及反坡构筑物基础区及土质岸坡渗水（含泉眼）妥善引排或封堵，建基面清洁无积水长或宽不符合设计要求，允许偏差为大于10m-10～20cm 长或宽符合设计要求，允许偏差为无结构大于10m-20～30cm要求或无配筋坑（槽）符合设计要求，允许偏差为底部标高3渗水处理一般项目基坑断面尺1寸及开挖面平整度垂直或斜面平整度长或宽不大于10m有结构要求有长或宽配筋预大于10m埋件坑（槽）符合设计要求，允许偏差底部标高为0～20cm施工单位自评意见斜面平整度符合设计要求，允许偏差为15cm检测点采用横断面控制，断面间-10～20cm距不大于20m，各横符合设计要求，允许偏差为断面点数间观察、测20cm距不大于量、查阅2m，局部突施工记录出或凹陷部符合设计要求，允许偏差为位（面积在0～20cm0.5o以上者）应增设符合设计要求，允许偏差为检测点0～30cm主控项目检验点%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。

工序质量等级评定为：合格技术负责人：年月日经复核，主控项目检验点%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。

工序质量等级评定为：合格监理工程师：年月日监理单位复核意见注：“－”表示欠挖。

结合面处理工序施工质量验收评定表单位工程名称分部工程名称单位工程名称、位置项目检验项目质量标准检验方法泵房工程进水池工序号龙湾区永兴高标准农田示范工程7#泵房，温州建设单位扬州水利建设工程公司施工日期检测数量：50m沿坝轴线方向，粘性土压实度等指标在20m以下的地基基础压实1砂地基基础层满足设计要求。
