0-45m预应力锚索支护工序质量检验评定表

预应力锚索加固单根及单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.本表适用于预应力锚索加固岩土边坡或洞室围岩工程，加固混凝土结构物工程可参照使用。

2.单元工程划分：单根预应力锚索设计张拉力大于或等于500kN的，应每根锚索划分为一个单元工程；单根预应力锚索设计张拉力小于500kN的，宜以3～5根锚索划分为一个单元工程。

3.单元工程量：填写本单元锚索的根数和长度（m）。

4.本单元工程单孔施工工序分为钻孔、锚束制作安装、外锚头制作和锚索张拉锁定（包括防护）4个工序，其中锚索张拉锁定为主要工序。

本表是在表3.14.1～表3.14.4工序质量验收评定合格后完成。

5.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6.预应力锚索加固单根施工质量验收评定标准。

（1）合格标准：工序施工质量验收评定全部合格。

（2）优良标准：工序施工质量验收评定全部合格，其中3个及以上工序施工质量达到优良，并且锚索张拉锁定工序施工质量达到优良。

7.预应力锚索加固单元工程施工质量验收评定标准。

（1）对于单根锚索为一个单元工程的，按单根锚索施工质量验收评定结果作为单元工程验收评定结果；各项报验资料应符合SL633—2012的要求。

（2）对多根锚索划分为一个单元工程的，应按以下标准进行验收评定。

锚索100%合格，优良率小于70%，各项报验资料应符合SL633—2012的要求，单元工程评定合格；锚索100%合格，优良率不小于70%，各项报验资料应符合SL633—2012的要求，单元工程评定优良。

施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
注：1、单元质量评定以工序评定为依据；2、☆为主要检测工序；3、△为主要检测项目。

施工单位：合同编号：监理单位：编号：
对穿预应力锚索单元工程质量评定表
施工单位：合同编号：
监理单位：编号：
施工单位：合同编号：监理单位：编号：
红岭水利枢纽工程
预应力锚索灌浆记录
施工单位：合同编号：
监理单位：编号：
锚索编号：孔口桩号、高程：浆泵型号：孔径；灌浆方法：200 年月日班倾角：孔深：内锚段长：张拉段长：水泥：第页共页
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索张拉记录表
施工单位：合同编号：监理单位：编号：
张拉日期：200 年月日
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索造孔记录表
施工单位：合同编号：监理单位：编号：钻孔日期：
记录：计量：审核：监理：
施工单位：合同编号：
监理单位：编号：。

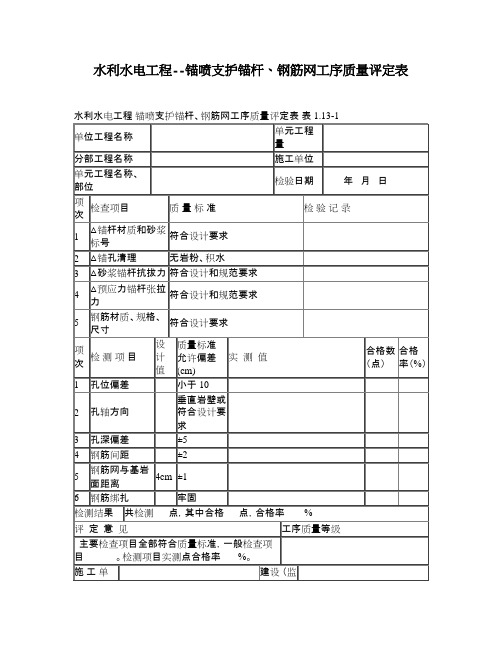

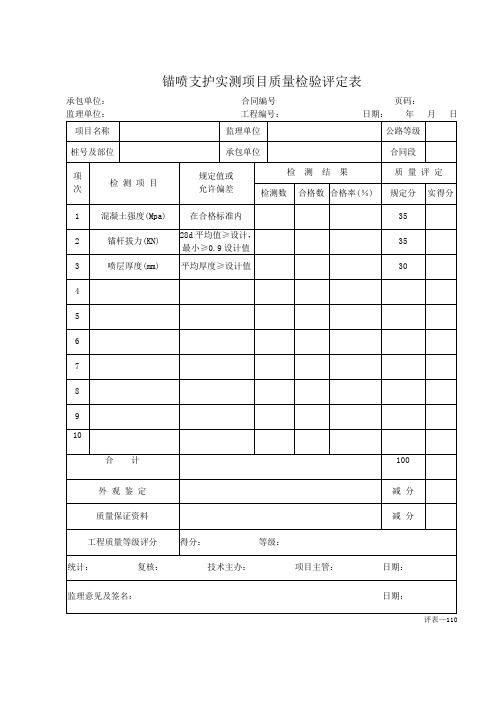

v1.0可编辑可修改工程表 3.13.1 锚喷支护锚杆工序施工质量验收评定表···单位工程名称工序名称······分部工程名称施工单位·····单元工程名称、部位施工日期年月日 ~ 年月日······项次检验项目质量要求检查（测）记录合格数合格率·····锚杆材质和胶结··1 符合设计要求··材料性能装··· 2 孔深偏差≤ 50mm·主·····控 3 锚孔清理孔内无岩粉、无积水····项·锚杆抗拔力（或无符合设计要求和规范··· 4··目损检测）要求···订预应力锚杆张拉符合设计要求和规范·· 5··力要求·····≤ 150mm（预应力锚··· 1 锚杆孔位偏差··杆：≤ 200mm）·····锚杆钻孔方向偏符合设计要求（预应·一·2·线差力锚杆：≤ 3%）·般··· 3 锚杆钻孔孔径符合设计要求·项····· 4 锚杆长度偏差≤ 5mm·目····· 5 锚杆孔注浆符合设计和规范要求······ 6 施工记录齐全、准确、清晰······v1.0可编辑可修改主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。

新疆开都河柳树沟水电工程预应力锚索造孔作业工序质量检验签证表承建单位:中国水电建设集团十五局新疆开都河柳树沟电站项目部合同编号：LSG-C-2 NO: 单位工程名称分部工程名称分项工程名称单元工程名称及编码作业部位或高程施工时段锚索编号锚索类型施工依据项类检查项目质量标准检验结果设计值允许偏差主控项目1 孔深30.0m 大于设计孔深40cm 2孔向倾角10°不大于孔深的2%方位角与坡面走向成90°不大于3º一般项目1孔位孔口桩号≤10cm孔口高程≤10cm2 孔径120 mm终孔孔径不小于设计孔径10mm 3 锚孔清理无岩粉、无积水检测结果主控项目符合质量标准，一般项目符合质量标准。

承建单位检验意见□优良□合格初检：日期：年月日监理机构签证意见□优良□合格监理机构：长江委开都河柳树沟水电站工程监理部签证人：日期：年月日□优良□合格复检：日期：年月日□优良□合格终检：日期：年月日说明：1、一式四份报送监理机构，签证后返回申报单位两份。

预应力锚索制作安装工序质量检验签证表承建单位:中国水电建设集团十五局新疆开都河柳树沟电站项目部合同编号：LSG-C-2 NO: 单位工程名称分部工程名称分项工程名称单元工程名称及编码作业部位或高程施工时段锚索编号锚索类型施工依据项类检查项目质量标准检验结果设计值允许偏差主控项目1材质钢绞线规格Φ15.24mm：1860MPa /锚板15-7,间距≤200cm /挤压头外形规整、无裂纹、无损伤/导向帽A3钢，Φ118mm.厚5mm. L=150mm /2编索下料长度31.5m ±10mm 钢绞线根数7根/隔离架间距≤200cm，绑扎牢固±50mm 钢绞线排列平顺，与导向帽连接牢固可靠进出浆管进浆管出口距锚索端部间距≤200mm一般项目1存放签发合格证并编号，整齐、平顺不得叠压2运输水平运输支点间距≤2m，弯曲半径≥3m3安装安装前核查锚索编号、孔号相符防腐完整，钢绞线索体顺直进出浆管通畅，测试仪器引线通畅安装后检查安装过程顺利，钢绞线不扭曲孔口管与索体、孔轴同心检验结果主控项目符合质量标准，一般项目符合质量标准。

P3-12边坡锚固防护锚杆、锚索质量检验评定表所属建设项目：分项工程名称：分项工程编号：所属分部工程：所属单位工程：工程部位：填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。

2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。

3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。

4、“实测值或实测偏差值”列：能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。

《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。

5、“平均值、代表值”列：能计算代表值的项目必须填写代表值，其它填写平均值。

6、“合格判定”列：（1）关键项目的合格率应不低于95%，否则该检查项目为不合格。

（2）一般项目的合格率应不低于80%，否则该检查项目为不合格。

（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。

（4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。

7、边坡锚固防护外观质量应符合下列规定：（1）喷射混凝土应无突变、漏喷、脱落，空鼓、开裂的累计面积不得超过喷射面积的1.5%，且单个缺陷最大面积不大于0.02m2，开裂按裂缝长度乘以0.1m计算面积。

（2）锚索墩、框格梁、地梁、边梁、封锚等。

混凝土构件表面不应存在评定标准附录P所列限制缺陷。

（3）钢筋网、土工格栅及锚杆、锚索不得外露。

（4）框格梁不得与坡面脱空。

8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。

9、“质量保证资料”项：填写“真实、齐全”。

10、工程质量等级评定分为合格与不合格。
