题目：回答又称为限位开关，用于控制生产机械的运动方向、速度、行程大小或位置。
答案：行程开关题目：当热继电器的主电路中电流超过容许值而使双金属片受热时，金属片受热向上弯曲，因而脱钩，致使其回答断开。
答案：常闭触点题目：试题正文（）俗称为保险丝，是一种利用自身产生的热量使熔体熔化而分断电路的电器。
主要用于（）。
答案：熔断器、短路保护题目：试题正文时间继电器包括（）和（）。
答案：通电延时型、断电延时型题目：时间继电器由线圈、延时触点、静铁心、动铁心、气缸活塞组成。
选项A：对选项B：错答案：错题目：通电延时继电器的工作原理是当接受输入信号时，立即产生相应的输出的信号，当输入信号消失后，继电器需经过一定的延时，输出才能复位。
选项A：对选项B：错答案：错题目：复合按钮的动合、动断按钮同时动作。
选项A：对选项B：错答案：对题目：低压断路器是一种用来短时间接通或断开控制电路的手动电器。
选项A：对选项B：错答案：错题目：热继电器在电路中用作电动机的过载保护。
选项A：对选项B：错答案：对题目：试题正文（三）请说明下列符号表达的含义可以给出名词“通电延时继电器线圈、速度继电器常开触点、熔断器、动合按钮、常开通电后延时闭合、常闭断电后延时闭合、热继电器线圈、行程开关常闭触点”然后让学生将对应名词拖到相应的符号处。
/zyzx/video/nerc25_jdkzykbckzqjs/gzk/img/ch1/01.png（）（）（）（）/zyzx/video/nerc25_jdkzykbckzqjs/gzk/img/ch1/02.png（）（）（）（）答案：题目：热继电器在电路中的作用是回答。
答案：过载保护题目：试题正文三相异步电动机的调速方式包括：（），（），（）。
答案：变极调速、变频调速、变转差率调速题目：试题正文双速电动机高速运行时，时间继电气的触点先接通（），经延时后自动切换到高速，这样做的目的是（）。
答案：低速、限制启动电流题目：试题正文三相异步电动机的两种典型电力制动方式：（）和（）。
题目：试题正文PLC控制的等效电路由（）、（）和输出部分组成。
答案：输入控制部分，控制部分题目：试题正文按结构形式分类，PLC可分为（）式和（）式两种。
答案：整体，模块题目：回答单元是PLC系统的控制核心。
答案：CPU题目：回答模块用于对PLC内部电路供电。
答案：电源题目：试题正文PLC常用的输出接口类型有（）、（）与（）。
答案：继电器输出型，晶体管输出型，双向晶闸管输出型题目：试题正文PLC采用（）的方式工作，其中一次循环可分为6个阶段，即内部处理阶段、通信服务阶段、子诊断阶段、（）阶段、（）阶段和输出处理阶段。
答案：循环扫描，输入采样，程序执行题目：试题正文可编程序控制器有两种基本的工作状态，即（）状态与（）状态。
答案：运行～RUN，停止～STOP题目：试题正文西门子S7-200 PLC属于小型机，其中CPU 226有（）点输入、16点输出，CPU 224有（）点输入、（）点输出，CPU 222有8点输入、（）点输出，CPU 221有（）点输入、4点输出。
答案：24、14、10、6、6题目：继电接触控制线路的控制作用的改变需要改变控制线路的硬件和接线来实现。
选项A：对选项B：错答案：对题目：为简化控制，大型和中型PLC一般采用整体式结构。
选项A：对选项B：错答案：错题目：输入输出模板既可以与CPU模板放置在一起，又可远程安装。
选项A：对选项B：错答案：对题目：开关量输入单元用可将PLC内部CPU单元输出的标准电平转换成外部过程所需要的电平信号。
选项A：对选项B：错答案：错题目：PLC采用等待扫描的工作方式。
选项A：对选项B：错答案：错题目：系统程序是由PLC生产厂家编写的，固化到随机存取存储器（RAM）中，用户可以随意读取修改。
选项A：对选项B：错答案：错题目：PLC的扫描周期因程序的长度不同而不同。
选项A：对选项B：错答案：对题目：PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。
试卷代号：1117国家开放大学2 0 2 0年春季学期期末统一考试机电控制与可编程序控制器技术试题2020年7月一、判断题（正确的打√，错误的打×，每题3分，共30分）1．PLC从早期开关量的输入、输出和模拟量的输入、输出的控制，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。
( )2．合闸时应先合上负荷开关，后合上隔离开关。
( )3．选用按钮时，通常停止按钮宜选用绿色；启动按钮优先选用红色。
( )4．工程上，通常将电器元件布置图与电气安装接线图组合在一起，二者对照，提高工作效率。
( )5．大、中型PLC 一般采用模块式结构。
( )6．开关量输出单元可以将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
( )7．PLC扫描周期的长短仅取决于程序的长度。
( )8．PLC程序由系统软件和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。
( )9．字移位指令的最大移位位数为8位。
( )10．使用PC机运行的STEP7 - Micro/MIN软件编程时上载或下载应用程序是应用PPI协议实现。
( )二、简答题（每小题8分，共16分。
注：此题同学们可按自已理解的语言解答，意思正确即可）11．传统继电器接触器控制系统和PLC控制系统有何区别？12．试分析以下梯形图实现的基本功能。
三、读图分析题（每小题为单项选择题。
每题3分，共15分）单向起动反接制动控制线路如下图所示，RA为反接电阻，采用速度继电器BS来检测电动机转速的变化，电机转速在120～3000r/min范围内速度继电器触头动作，电机转速低于100r/min时，其触头复位。
请仔细阅读下图，完成以下小题：。
国开《机电控制与可编程序控制器技术》形考任务答案一、简答题1.请简述PLC的作用及其特点。
PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于工业自动化控制的电器设备。
它的作用是接收输入信号，经过逻辑运算和处理后，通过输出信号控制机电设备的运行状态。
PLC的特点包括：•可编程性：PLC通过编写程序，可以实现多种控制策略，适应不同的工业应用需求。
•可靠性：PLC具有较高的工作可靠性，能够长时间运行并保持稳定的控制性能。
•易于扩展：PLC系统可以根据需要进行扩展，可以添加各种输入输出模块，实现与更多的设备进行通信和控制。
•操作简便：PLC的编程语言通常使用类似于流程图的图形化语言，使得编程操作相对简单易懂。
•灵活性：PLC可以灵活应对不同的工作场景和需求变化，可以随时修改程序，实现不同的控制功能。
2.请简述闭环控制与开环控制的区别。
闭环控制和开环控制是两种常见的控制方式，其区别如下：•开环控制：开环控制是指控制对象的输出信号不会对控制器的输入信号产生直接影响。
在开环控制中，控制器只根据预设的输入信号对控制对象进行控制，无法根据输出信号实时调整控制手段。
开环控制常用于对控制对象的性能要求不高，控制环境相对稳定的场景。
例如，定时炉温控制系统。
•闭环控制：闭环控制是指控制器能够根据实时的输出信号对控制对象的输入信号进行调整，以实现期望的控制效果。
在闭环控制中，控制器会持续检测对象的输出信号，并与预设的期望值进行比较，然后根据比较结果对输入信号进行调整。
闭环控制常用于对控制对象的性能要求较高，控制环境相对变化的场景。
例如，自动调温恒湿系统。
闭环控制相比开环控制具有更好的稳定性和鲁棒性，但也更复杂、成本较高。
二、论述题1. 请论述PLC在工业控制系统中的应用。
PLC在工业控制系统中有广泛的应用，具体应用领域包括但不限于以下几个方面：1.自动化生产线控制：PLC可以对自动化生产线进行控制，实现对不同设备的协调动作。

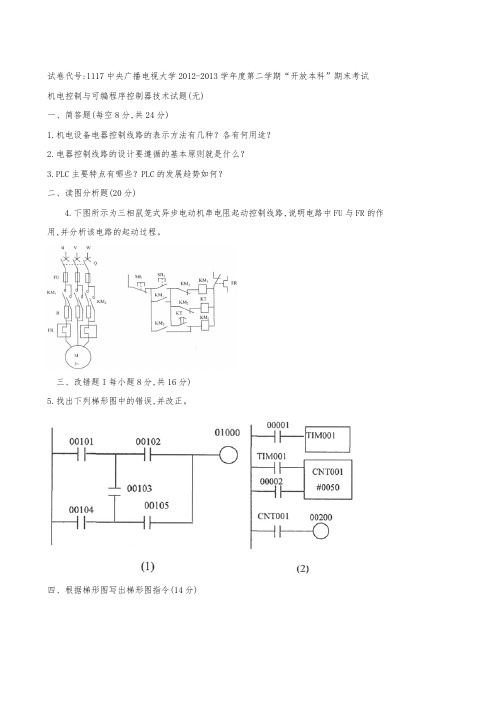

试卷代号:1117中央广播电视大学2012-2013学年度第二学期“开放本科”期末考试机电控制与可编程序控制器技术试题(无)一、简答题(每空8分,共24分)1.机电设备电器控制线路的表示方法有几种？各有何用途？2.电器控制线路的设计要遵循的基本原则就是什么？3.PLC主要特点有哪些？PLC的发展趋势如何？二、读图分析题(20分)4.下图所示为三相鼠笼式异步电动机串电阻起动控制线路,说明电路中FU与FR的作用,并分析该电路的起动过程。
三、改错题I每小题8分,共16分)5.找出下列梯形图中的错误,并改正。
四、根据梯形图写出梯形图指令(14分)五、设计题(26分)试题答案及评分标准 (供参考) 2013年7月一、简答题(每题8分,共24分)1.电器控制线路的表示方法有:电气原理图、电气设备安装图与电气设备接线图。
电气原理图用来表示电器控制线路的工作原理、以及各电气元件的作用与相互关系。
电气设备安装图用来表示各种电器在生产设备与电器控制柜中的实际安装位置。
电气设备接线图用来表示各电气元件之间实际接线情况,它为电气元件的配线、检修与施工提供了方便,实际工作时与电气原理图配合使用。
2.①应最大限度地满足机电设备对电器控制线路的要求;②在满足生产要求的前提下,力求控制线路简单、布局合理、电气元件选择正确并得到充分利用;③保证控制线路的安全可靠;④便于操作与维修。
3.可靠性高,通用性强,使用灵活、方便,编程简单。
PLC的发展有两个主要趋势。
其一就是向体积更小、速度更快、可靠性高、功能更强、价格更低的小型PLC方向发展;其二就是向功能大型化、网络化、良好兼容性与多功能方向发展。
二、读图分析(20分)4.按下起动按钮SB2接触器KMi得电,电源通过电阻R加到电动机定子绕组上,降压起动。
由时间继电器控制其降压起动的时间,时间继电器延时时间一到,其常开触点闭合,使接触器KMz的线圈得电,同时接触器KMi与KT的线圈失电,电阻R从电网中切除,电动机在正常电压下运行。
技术作业 1一、填空题1．可编程序控制器通过数字式、模拟式的输入和输出，控制各类型的机械或生产过程。
2．熔断器主要防止电路的短路或过电流。
3．电磁式接触器主要由电磁系统、触头系统和灭弧装置和其它部分组成。
4．触点系统分为主触点触点和辅助触点触点，分别用来直接接通和断开交流主电路和控制电路。
5．.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
二、判断题1．PLC 从早期开关量的输入、输出，模拟量的输入、输出，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。
（√）2．PLC 是专门用来完成逻辑运算的控制器。
（X ）3．PLC 具有监控和自诊断能力，若发生故障或异常，可及时判断故障原因，并排除故障。
（√）4．由于PLC 的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。
（X ）5．在工业自动化领域，PLC，DCS 与IPC 技术正在趋于融合。
（√）6．开启式负荷开关可用于手动频繁的接通和断开带负荷的电路，以及作为线路末端的短路保护。
（√）7．为防止无关人员误操作，在重要场合应选用带钥匙操作的按钮。
（√）8．选用按钮时，通常停止按钮宜选用绿色；启动按钮优先选用红色。
（X ）9．选用按钮时，一钮双用（启动∕停止）可以选用黑、白或灰色按钮。
（√）10．低压断路器即低压自动空气开关，简称自动开关，可实现电路的短路、过载、失电压与欠电压的保护，能自动分断故障电路，而且在分断故障电流后一般不需要更换零部件。
（√）11．熔断器作为短路保护的电器，并接于被保护电路中的。
（X ）12．熔断器的极限通断能力可以小于保护电路中的最大短路电流。
（√）13．判断交流或直流接触器的依据是通过主触点电流性质。
（√）14．把额定电压为220V的交流接触器线圈误接入380V的交流电源上仍然可以正常工作。
（X ）15．电磁铁主要由励磁线圈、铁芯和衔铁组成。
电大本科机电控制与可编程序控制器技术期末复习试题及参考答案机电控制与可编程序控制器模拟试题及答案一、填空 1、接触器的触点分为和，用来通断大电流的主电路，用于通断小电流的控制电路。
〔主触点辅助触点主触点辅助触点〕2、速度继电路主要由、和三局部组成。
〔定子转子触头〕3、要求几个条件同时具备时，才使继电器线圈得电动作，可用几个＿与线圈＿的方法实现。
〔常开触点串联〕4、时间继电器按延时方式可分为＿，＿和＿三类。
〔通电延时型断电延时型通断电延时型〕5、在电气控制线路中，通常采用＿或＿作短路保护。
〔熔断器自动空气开关〕6、可编程序控制器按硬件的构造形式可分为＿、＿。
〔整体式组合式〕7、为识别各个按钮的作用，以防止误操作，通常在按钮帽上涂以不同的颜色，以示区别。
常以表示起动按钮，而表示停顿按钮。
〔绿色红色〕8、热继电器主要由、和三局部组成。
〔热元件双金属片触头系统〕9、熔断器主要由和组成。
〔熔体熔管〕10、电磁铁由、和组成。
〔励磁线圈铁心衔铁〕11、异步电动机的正反转控制可通过改变电动机的实现。
〔定子相序〕12、电压继电器可分为、和继电器三种。
〔过电压欠电压零电压〕13、接触器的触点分为＿＿和＿＿．＿＿用来通断大电流的主电路．＿＿用来通断小电流的控制电路．〔主触点辅助触点主触点辅助触点〕14、熔断器的安秒特征为＿＿，即短路电流越大，熔断时间越＿＿，这就能满足短路保护的要求．〔反时限特性短〕15、线圈未通电时处于断开状态的触点称为＿＿，而处于闭合状态的触点称为＿＿．常开触点〔或动断触点〕常闭触点〔或动会触点〕16、空气阻尼式时间继电器是利用＿＿来到达延时目的的．它由＿＿和＿＿、＿＿三局部组成。
空气阻尼原理电磁机构延时系统触头系统 17、电器控制线路系统图的包括_、_、和_。
(电气原理图电气设备安装图电气设备接线图) 18、速度继电器主要由＿、＿和＿三局部组成。
〔定子转子触头〕19、电动机具有过载保护的电路中，热继电器的热元件应在__中，常闭触点应_在_中。
试卷代号座位号国家开放大学学年度考试机电控制与可编程序控制器技术试题卷一、判断题（正确的打√，错误的打×，每题3分，共30分）1．PLC 采用微处理器作为中央处理单元，可以对开关量进行控制，也可以对模拟量进行控制。
（）2．合闸时应先合上负荷开关，后合上隔离开关。
（）3．开启式负荷开关一般用于不频繁的接通和分断容量不很大的低压供电线路，也可以作为电源的隔离开关，还经常用于小容量电动机的直接起动控制。
（）4．把额定电压为220V 的交流接触器线圈误接入380V 的交流电源上会烧毁线圈。
（）5．PLC 系统的控制功能的改变必须通过修改控制器件和接线来实现。
（）6．小型PLC 一般采用整体式结构。
（）7．对PLC 的中断程序而言，只有中断申请被接受后中断程序才被扫描一次，因此，若要多次执行中断程序，则必须要多次申请。
（）8．双字节移位指令的最大移位位数为8位。
（）9．PROFIBUS-DP 是一种为速度而优化的协议，它是为了在现场控制器（DP 主站）和分布式I/O （DP 从站）之间的通信而特别设计的。
（）10．常用的网络有线传输媒介主要有同轴电缆、双绞线及光缆，其中同轴电缆传输速率最高、传输质量最好。
（）二、简答题（每小题8分，共16分。
注：此题同学们可按自己理解的语言解答，意思正确即可。
）1．比较接近式行程开关与机械式行程开关的优缺点。
题号一二三四五六总分得分《机电控制与可编程序控制器技术》复习指导2．试分析以下梯形图实现的基本功能。
三、读图分析题（每小题为单项选择题。
每题3分，共18分）某三台电动机控制线路如下图所示。
其中，时间继电器KF1～KF4的延时时间分别为T1～T4。
请仔细阅读下图，完成以下小题：（a）（b）图三台电动机控制线路图（1）按下起动按钮SF1后，三台电动机的启动顺序为（）。
A．M1→M2→M3 B.M3→M2→M1C．M2→M3→M1 D.三台电机同时启动（2）按下停止按钮SF2后，三台电动机的停机顺序为（）。
最新国家开放大学电大《机电控制与可编程序控制器技术》期末题库及答案考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。
该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核及教学考一体化答案，敬请查看。
《机电控制与可编程序控制器技术》题库及答案一一、判断题（正确的打√，错误的打×，每题3分，共30分）1．PLC具有高可靠性和高抗干扰能力，能够适应恶劣的工业应用环境。
( )2．合闸时应先合上负荷开关，后合上隔离开关。
( )3．为防止无关人员误操作，在重要场合应选用带钥匙操作的按钮。
( )4．交流电磁铁适用于操作不太频繁、行程较大和动作时间短的执行机构。
( )5．为简化控制，大型和中型PLC -般采用整体式结构。
( )6．PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。
( )7．PLC程序由系统软件和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。
( )8．字循环移位指令的最大移位位数为8位。
( )9．多台PLC之间的数据传送多用并行零信。
( )10．S7-200可以通过CP-243-1IT通讯处理器的IT功能，可以在全球范围内实现控制器和当今办公环境中所使用的普通计算机之间的连接。
( )二、读图分析题（每小题为单项选择题。
每题3分，共15分）三、简答题（每小题8分，共16分。
注：此题同学们可按自己理解的语言解答．意思正确即可）四、根据梯形图写出对应的语句表指令。
（10分）试题答案及评分标准仅供参考《机电控制与可编程序控制器技术》题库及答案二一、判断题（正确的打√，错误的打×，每题3分．共30分）1．PLC采用微处理器作为中央处理单元，可以对开关量进行控制，也可以对模拟量进行控制。
试卷代号：1117中央广播电视大学2012-2013学年度第二学期“开放本科”期末考试机电控制与可编程序控制器技术试题（无）一、简答题（每空8分，共24分）1 •机电设备电器控制线路的表示方法有几种？各有何用途?2 •电器控制线路的设计要遵循的基本原则是什么？3. PLC主要特点有哪些？PLC的发展趋势如何?二、读图分析题（20分）4 •下图所示为三相鼠笼式异步电动机串电阻起动控制线路，说明电路中用，并分析该电路的起动过程。
三、改错题I每小题8分，共16 分）5•找出下列梯形图中的错误，并改正。
四、根据梯形图写出梯形图指令（14分）FU和FR的作0010100102亠00103010000010400105—⑴(2)五、设计题（26分）7.由两台三相交流电动机M L ,M t 组成的控制系统的主回路和FLC 控制吐跆如圉所示’ 按起动按钮SB! t M L 电勒肌起动、过5秒后 Mj 电动机起动.按停止按钮SB2 .电动机 M 八 停吐卡若Mi 电动执过软，则电动机M, .M s 停止*按上逑匸作鹫求分村己I/O 通遺“那牺 出樣形图。
、简答题（每题 8分，共24 分） 1•电器控制线路的表示方法有：电气原理图、电气设备安装图和电气设备接线图。
电气原理图用来表示电器控制线路的工作原理、以及各电气元件的作用和相互关系。
电气设备安装图用来表示各种电器在生产设备和电器控制柜中的实际安装位置。
电气设备接线图用来表示各电气元件之间实际接线情况，它为电气元件的配线、检修和施 工提供了方便，实际工作时与电气原理图配合使用。
2•①应最大限度地满足机电设备对电器控制线路的要求；②在满足生产要求的前提下，力求控制线路简单、布局合理、电气元件选择正确并得到充分利用； ③保证控制线路的安全可靠；④便于操作和维修。
3•可靠性高，通用性强，使用灵活、方便，编程简单。
PLC 的发展有两个主要趋势。
其一是向体积更小、速度更快、可靠性高、功能更强、价格更低的小型 PLC 方向发展；其二是向功能大型化、网络化、良好兼容性和多功能方向发展。
