PE给水管的几种连接方法

pe给水管热熔对接安装步骤与技术要求
注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。

pe给水管的连接方式有多种，热熔对接就是其中一种，那么pe给水管热熔对接安装步骤与技术要求有哪些？下面小编来为大家介绍，普及一下相关知识吧。

pe给水管热熔对接安装步骤：
1、将需安装连接的两根PE管材同时放在热熔器夹具上(夹具可根据所要安装的管径大小更换夹块)，每根管材另一端用管支架托起至同一水平面。

2、用电动旋刀分别将管材端切平整，确保两管材接触面能充分吻合。

3、将电加热板升温至210℃，放置两管材端面中间，操作电动液压装置使两管端面同时完全与电热板接触加热。

4、抽掉加热板，再次操作液压装置，使己熔融的两管材端面充分对接并锁定液压装置(防止反弹)。

pe给水管热熔连接方法一、准备工作。

1.1材料准备。

咱要进行PE给水管的热熔连接，首先得把材料准备好。

这PE给水管得是质量合格的，可别弄些次品来。

管材的规格得符合咱工程的要求，就像穿衣服得合身一样。

还有啊，热熔设备得是好用的，要是这设备老出毛病，那就像瘸腿的马，跑不快也跑不远。

1.2清理工作。

这管材表面可不能有脏东西，什么灰尘啊、油污啊，都得清理干净。

就好比咱洗脸，得洗得干干净净才能出门见人。

管材接口处更是要重点清理，要是有杂质在那，就像饭里的沙子，咯得慌，会影响热熔连接的效果。

二、热熔操作。

2.1加热管材管件。

把热熔设备预热到合适的温度，这温度可是关键，高了低了都不行，就像炒菜放盐，多了少了都影响味道。

将管材和管件同时插入热熔设备的加热套和加热头中，这个过程得注意插入的深度，要按照规定来，不能随心所欲。

这就像火车在铁轨上跑，得按照轨道来，不然就得出轨。

2.2加热时间。

加热时间也很重要，不能太短也不能太长。

太短了，热熔不充分，就像没煮熟的米饭，吃起来夹生；太长了，管材管件可能就变形了，那就成了歪瓜裂枣，没法用了。

不同规格的管材管件加热时间不一样，得按照厂家的说明来操作。

2.3管材管件对接。

加热好了之后，要迅速地把管材和管件拿出来，然后进行对接。

这个动作要快，就像闪电一样。

对接的时候要保持管材和管件在同一条直线上，不能歪歪扭扭的，这就像盖房子，柱子得立得直直的，不然房子就不稳。

对接的时候要稍微施加一点压力，让它们充分融合，就像两个人拥抱，得紧紧地抱在一起才好。

三、连接后的检查。

3.1外观检查。

连接好之后，咱得先看看外观。

接口处得光滑平整，不能有裂缝、缺口之类的。

要是有这些问题，那就像漂亮的脸蛋上划了一道疤，不好看也不安全。

3.2强度测试。

外观没问题了，还得进行强度测试。

这就像运动员得进行体能测试一样。

可以进行打压测试，看看这连接好的管道能不能承受住规定的压力。

要是通不过测试，那就得返工，可不能将就，这就像治病，得把病根儿除掉，不能留隐患。

PE给水管道的连接方式(1)、热熔对接连接1）热熔对接连接的要求：1.需用专用的热熔对接机具。

2.应检查有无产品出厂合格证，并索要出厂检验报告；F一般适用于管径≥90 mm管；管壁厚度> 6mm。

3.适用于同种牌号、材质的管材与管材，管材与管件连接。

性能相似，不同牌号材质的连接需试验验证。

4.不使用明火。

5.在寒冷气候（-5度以下）和大风环境下进行连接操作时，应采取保护措施，或调整连接工艺。

2）、热熔对接连接的优点1.因不使用电熔管件，可以降低工程成本。

2.机具维修简单。

3.连接工艺操作简单易学。

3）热熔对接连接的具体步骤材料准备：用于焊制管件的管材的圆度应高于标准值，下料时要留出10至20mm的切削余量。

加紧：用于管道连接时应将两待焊管材置于平坦的地面夹紧管材根据所焊制的管件更换基本夹具，选择合适的卡瓦，切削前必须将所焊管段夹紧。

切削：切削所焊管段端面的杂质和氧化层，保证两对接端面平整、光洁。

对中：两对焊管段的错边应越小越好，如果错边大，会导致应力集中，错边不应超过壁厚的10%。

加热：保证有足够的熔融料，以备熔融对接时分子相互扩散。

切换：从加热结束到熔融对接开始这段时间为切换周期，为保证熔融对接质量，切换周期越短越好。

熔融对接：是焊接的关键，熔融对接过程应始终处于熔融压力之下进行。

冷却：由于塑料材料导热性差，冷却速度相应缓慢。

焊缝材料的收缩、结构的形成过程在长时间内以缓慢的速度进行。

因此，焊缝的冷却必须在一定的压力下进行。

将与管材规格一致的卡瓦装入机架。

准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；设定加热板温度200到230℃。

接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用。

用软纸或布蘸酒精清除两管端的油污或异物。

将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当，管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好。

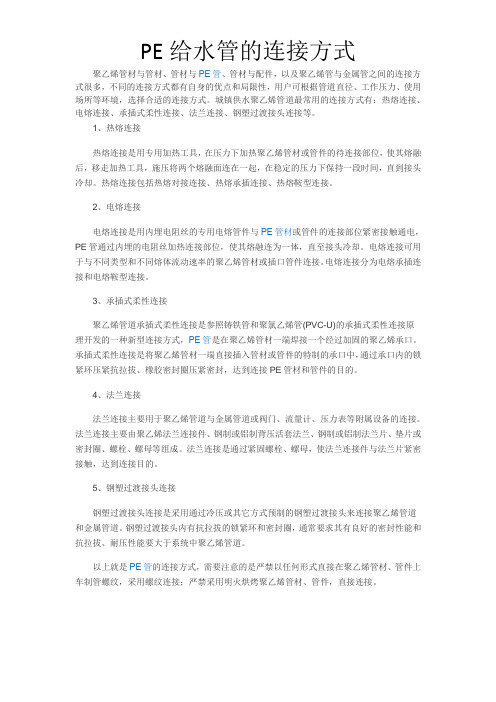

聚乙烯管材与管材、管材与PE管、管材与配件，以及聚乙烯管与金属管之间的连接方式很多，不同的连接方式都有自身的优点和局限性，用户可根据管道直径、工作压力、使用场所等环境，选择合适的连接方式。

城镇供水聚乙烯管道最常用的连接方式有：热熔连接、电熔连接、承插式柔性连接、法兰连接、钢塑过渡接头连接等。

1、热熔连接热熔连接是用专用加热工具，在压力下加热聚乙烯管材或管件的待连接部位，使其熔融后，移走加热工具，施压将两个熔融面连在一起，在稳定的压力下保持一段时间，直到接头冷却。

热熔连接包括热熔对接连接、热熔承插连接、热熔鞍型连接。

2、电熔连接电熔连接是用内埋电阻丝的专用电熔管件与PE管材或管件的连接部位紧密接触通电，PE管通过内埋的电阻丝加热连接部位，使其熔融连为一体，直至接头冷却。

电熔连接可用于与不同类型和不同熔体流动速率的聚乙烯管材或插口管件连接。

电熔连接分为电熔承插连接和电熔鞍型连接。

3、承插式柔性连接聚乙烯管道承插式柔性连接是参照铸铁管和聚氯乙烯管(PVC-U)的承插式柔性连接原理开发的一种新型连接方式，PE管是在聚乙烯管材一端焊接一个经过加固的聚乙烯承口。

承插式柔性连接是将聚乙烯管材一端直接插入管材或管件的特制的承口中，通过承口内的锁紧环压紧抗拉拔、橡胶密封圈压紧密封，达到连接PE管材和管件的目的。

4、法兰连接法兰连接主要用于聚乙烯管道与金属管道或阀门、流量计、压力表等附属设备的连接。

法兰连接主要由聚乙烯法兰连接件、钢制或铝制背压活套法兰、钢制或铝制法兰片、垫片或密封圈、螺栓、螺母等组成。

法兰连接是通过紧固螺栓、螺母，使法兰连接件与法兰片紧密接触，达到连接目的。

5、钢塑过渡接头连接钢塑过渡接头连接是采用通过冷压或其它方式预制的钢塑过渡接头来连接聚乙烯管道和金属管道。

钢塑过渡接头内有抗拉拔的锁紧环和密封圈，通常要求其有良好的密封性能和抗拉拔、耐压性能要大于系统中聚乙烯管道。

以上就是PE管的连接方式，需要注意的是严禁以任何形式直接在聚乙烯管材、管件上车制管螺纹，采用螺纹连接；严禁采用明火烘烤聚乙烯管材、管件，直接连接。

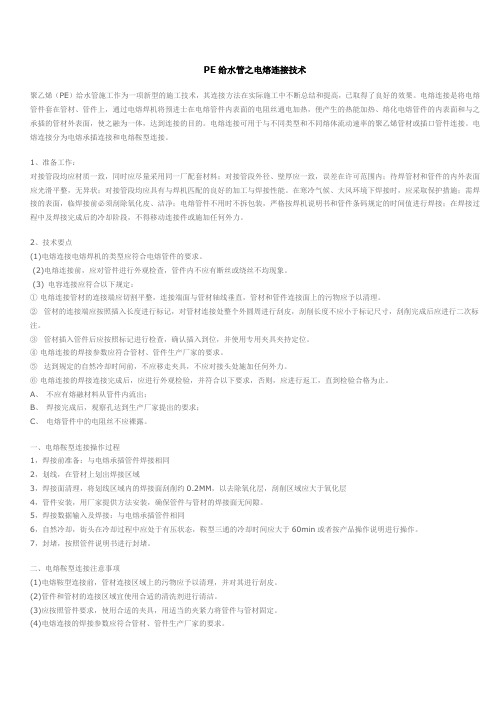

PE给水管之电熔连接技术聚乙烯（PE）给水管施工作为一项新型的施工技术，其连接方法在实际施工中不断总结和提高，已取得了良好的效果。

电熔连接是将电熔管件套在管材、管件上，通过电熔焊机将预进士在电熔管件内表面的电阻丝通电加热，便产生的热能加热、熔化电熔管件的内表面和与之承插的管材外表面，使之融为一体，达到连接的目的。

电熔连接可用于与不同类型和不同熔体流动速率的聚乙烯管材或插口管件连接。

电熔连接分为电熔承插连接和电熔鞍型连接。

1、准备工作：对接管段均应材质一致，同时应尽量采用同一厂配套材料；对接管段外径、壁厚应一致，误差在许可范围内；待焊管材和管件的内外表面应光滑平整，无异状；对接管段均应具有与焊机匹配的良好的加工与焊接性能。

在寒冷气候、大风环境下焊接时，应采取保护措施；需焊接的表面，临焊接前必须刮除氧化皮、洁净；电熔管件不用时不拆包装，严格按焊机说明书和管件条码规定的时间值进行焊接；在焊接过程中及焊接完成后的冷却阶段，不得移动连接件或施加任何外力。

2、技术要点(1)电熔连接电熔焊机的类型应符合电熔管件的要求。

(2)电熔连接前，应对管件进行外观检查，管件内不应有断丝或绕丝不均现象。

(3) 电容连接应符合以下规定：①电熔连接管材的连接端应切割平整，连接端面与管材轴线垂直，管材和管件连接面上的污物应予以清理。

②管材的连接端应按照插入长度进行标记，对管材连接处整个外圆周进行刮皮，刮削长度不应小于标记尺寸，刮削完成后应进行二次标注。

③管材插入管件后应按照标记进行检查，确认插入到位，并使用专用夹具夹持定位。

④电熔连接的焊接参数应符合管材、管件生产厂家的要求。

⑤达到规定的自然冷却时间前，不应移走夹具，不应对接头处施加任何外力。

⑥电熔连接的焊接连接完成后，应进行外观检验，并符合以下要求，否则，应进行返工，直到检验合格为止。

A、不应有熔融材料从管件内流出；B、焊接完成后，观察孔达到生产厂家提出的要求；C、电熔管件中的电阻丝不应裸露。

聚乙烯管道的连接技巧之五兆芳芳创作聚乙烯管道系统施工连接技巧的优劣，直接关系到管网系统的运行效果和使用寿命，所以，为了充分阐扬PE管道系统的先进性、经济性、平安性，有需要对PE管道的各类连接形式作一个深入的了解.一、热熔对接1、聚乙烯管道焊接原理聚乙烯资料一般可在190℃-240℃之间的规模内熔化，此时管材（管件）两熔化的部分充分接触并保持有一定压力，冷却后便可牢固地融为一体.热熔对接进程示意图2、焊机的性能及机关热熔对接焊机由加热板、动力源、铣刀及机架四部分组成.（1）加热板：由专用电子温控器作为控制元件，由温度传感器反应信号，对加热板的温度进行精确控制，加热板概略温度应均匀一致，极限偏差一般不宜超出10℃，其温度应可调节，由于熔融的聚乙烯物料常会黏附在加热板上影响焊接质量，故概略一般涂有聚四氟乙烯不粘层，如果加热板上粘有聚乙烯残留物，可用木铲清除.（2）动力源：一般使用具有连续流动的液压油（N46或N68抗磨液压油）通过液压泵把电动机的机械能转换成油液的压力能，通过压力控制阀控制压力，标的目的控制阀控制标的目的，送到执行元件的液压缸中，再转换成机械动力对聚乙烯管进行前进、撤退退却、保压等动作.液压系统上装有计时器用于记实吸热与冷却时间.（3）铣刀：使用电钻为动力源经过一系列加速装置后带动刀片对管材端面进行铣削，铣削后的管材端面应与轴线垂直，为避免操纵工人搬运铣刀时误启动而造成伤害，铣刀上有庇护装置，只有将铣刀置于机架上铣刀方可启动.（4）机架：用于夹紧并固定管材并能对管材的错边量进行调整，机架的结构能便利地焊接各类管件，机架上的油缸导杆具有足够的强度和刚度.3、热熔对接焊接的工艺进程1．将焊机个部件的电源接通（380V交换电）.2．将泵站与机架用两根液压管接通.3．依照焊接工艺参数设置吸热时间和冷地时间.4．将待焊管材夹紧固定在机架上.5．将机架打开，放入铣刀并拔出定位销，将铣刀固定在机架上.6．启动铣刀闭合夹具，对管材端面进行铣削.7．当形成连续的切削时，打开夹具封闭铣刀.8．取下铣刀闭合夹具，查抄管材两端面的间隙量不得大于规则值：D<225mm时，间隙量不得大于.225mm≤D<400mm时，间隙量不得大于.D≤400mm时，间隙量不得大于.9．查抄管材轴线的对中线（其最大差值为管材壁厚的10%）.10．查抄加热板的温度是否适宜（210℃±10℃），此时加热板的红灯点亮.11．测试系统的拖动压力P0并记实.12．将加热板置于机架上，闭合夹具，设定液压系统压力为P1.P1=P0+接缝压力13．待管材间的凸起均匀高度达到要求时（见焊接参数表），将压力降为P2（近似等于拖动压力），同时按下吸热时间按钮.14．到达吸热时间，迅速打开夹具，取下加热板.15．迅速闭合夹具，在规则的时间内匀速地将压力调节到P4同时按下冷却时间按钮，P4=P0+冷却压力.16．到达冷却时间时，再按一下冷却时间按钮，压力降为0，取下焊好的管材.4、各阶段的主要目的和应注意的问题.预热阶段：这个阶段用于成立对接焊的熔融环，是在焊接准备任务完成之后（定位、铣削管端面、对接压力计较、焊接温度计较）进入，除了对管端面开始加热外，它的另一个目的是消除管端面存留的微小间隙.加热阶段：这个阶段用于使温度在资料内部扩散，形成一个熔融的区域，通常此时的压力接近于零（或只保持一个避免管端面脱离加热板的压力）.取出加热板阶段：这个阶段用于取出加热板以便使要焊接的概略相接触.这个阶段的时间越短越好，尽可能地避免热量损失或外来物（尘埃、沙粒等）落到待焊接的管端面上，引起焊接强度下降或焊接失败.焊接阶段：这个阶段是焊接端面被熔融资料的份子链在压力的作用下重新环抱纠缠组合的进程，它以成立均匀的熔接环为完成标记.冷却阶段：这个阶段是管材资料重结晶进程，在这个进程中保持一定的压力有利于资料内部份子运动，提高结晶度，从而包管管材的焊接质量.5、热熔焊接工艺设置压力计较：截面积=(外径-壁厚)×壁厚×÷1000温度设置：HDPE管材的焊接温度一般为210±10℃时间设置：焊接时间一般为管材壁厚的10倍，如管材壁厚为10mm，吸热时间为100秒，吸热时间可按照情况温度的凹凸做适当调整.6、操纵查抄、毛病及毛病的处理1）查抄焊机的供电情况2）快速接头在连接前要进行擦拭（使用煤油或汽油，然后用洁净的布擦干）；如果不在使用，一定用庇护罩罩好，避免沙子或尘埃进入液压系统，引起油路堵塞；3）在查抄系统压力为零后，方可拨下油管快速接头；4）液压系统中的液压油在机械使用满4000小时时改换一次（至少每年改换一次）；5）查抄压力表运行是否良好（指针应迟缓移动）；6）查抄铣削器切削下来的厚度（以小于0.2mm为宜）；7）查抄刀片是否良好且尖利；8）在每次焊接后，当加热板还热的时候，使用洁净的棉纺物擦拭加热板的概略；9）查抄加热板的概略状态是否良好，不允许有较深的划痕；10）使用一块尺度温度表测定温度，查抄加热板、温控器和温度表是否运行良好；11）加热板接通电源后，达到设定的温度并稳定在允许的误差规模内后，方可进行加热任务；二、热熔承插连接1、承插焊接操纵进程1）管道和接头的概略要包管清洁、无油污.2）校直待连接的管件、管材，使其在同一轴线上.3）将承插焊具加热至规则温度，把待连接的管材、管件垂直推入承插焊具的芯模内5—8秒钟.4）用均匀的力量将插口拔出承接口并且包管管材和管件在同一直线上，保持5秒钟以上，冷却至情况温度.2、焊接工艺设置若情况温度低于5℃时，加热时间延长50%3、注意事项1）热熔承插连接的焊接温度为260℃，尽量采取已经设置好温度的焊机，避免采取可调温度的热熔焊机，温度太高，会导致资料降解，影响焊接效果.2）注意庇护好焊接模头，模头上镀有不粘涂层，如果涂层被划伤，会导致塑料粘附在模头上，受热过度产生降解，影响焊接质量.3）在熔融好的管材拔出管件后，一定要注意保压，以避免塑料熔胀效应将管材弹出，影响焊接效果.三、电熔连接1、电熔连接的原理电熔连接是将预埋了电阻丝的电熔管件套在管材或管路元件上，然后通以电流，电阻丝发烧使管材与管件上的连接部位熔化，在熔胀压力的作用下连接界面两侧的份子链重新缠结，冷却后达到连接目的.2、电熔连接的步调电熔连接的操纵进程可以分为以下几个步调：1）焊接前的准备1 电熔焊机各部件确认焊机主机焊机输出插头焊接参数扫描仪2 确认电源与电熔焊机输入电源相匹配(交换220V).3 准备相应的刮削东西（刮刀）,切断东西,记号笔,卷尺等经常使用东西.2）焊接进程1 电熔焊接前必须判明将焊接的管材和管件具备可焊性(要求资料是同性同牌号).2 查抄电熔管件有无断丝,绕丝不均等异常现象.3 查抄管材概略是否有磕,碰,划伤,如划伤深度超出管材壁厚的10%,应局部切除前方可使用.4 在管材端依照需拔出管件长度用记号笔进行标注.5 刮除管材表皮(氧化皮)厚度约0.2mm并修整滑腻;刮削管材段长度应大于拔出深度,并再次对拔出深度进行标注.6 将焊机输出插头拔出管件插孔内并进行锁紧.7 用自动扫描仪对准管件条形码进行焊接参数扫描.8 确认焊接参数无误后启动焊机进行焊接.9 在焊接进程中,操纵者必须注意不雅察管件不雅察孔内熔体溢处情况.10焊接完毕,取出插头进行自然冷却.3、电熔焊机应用注意事项1）输入电压丈量电熔焊机使用前，先丈量电网或发电机输入电压，其规模在AC220V±10%之间方可正常使用.丈量办法：首先将万用表调至在AC750V档，黑表笔插COM 插孔，红表插VΩ插孔，再将交直流转换键置为丈量交换状态，将表笔辨别接触两输入端得读数.2）输出电压丈量：电熔焊机输出电压以DC±V为尺度.丈量办法：将万用表档位打在DC220V档，两测试表笔与两输出端插头接触良好，在焊机焊接ф63套筒输出稳定状态下（大约15-20秒之后）读出丈量值.如果输出电压不在规则规模内，对于最新结构的焊机调节R K3，直到丈量值合适输出电压要求，而对于老式主控板焊机作下焊机出厂编号及丈量值记实.四、法兰连接1、聚乙烯法兰连接主要是采取PE法兰头与法兰片（背压式松套法兰）.2、连接前应先将法兰盘套入待连接的聚乙烯法兰头，再将法兰头平口端与管道按热熔或电熔连接进行连接.3、两法兰盘上螺孔应对中，法兰面相互平行.螺孔与螺栓直径应配套.螺栓长短应一致，螺帽应在同一侧，紧固法兰盘上螺栓时应按对称顺序分次均匀紧固，螺栓拧紧后宜伸出螺帽1-3丝扣.4、法兰垫片材质为三元乙丙橡胶.5、法兰盘应采取钢质法兰盘，如果应用在腐化性较强的地方，法兰盘应经过防腐处理（喷塑或衬塑）.考虑以上各类连接方法，我们可以看出，其中以电熔连接最为牢固可靠，且施工便利快捷，但是电熔管件价钱昂贵，结合我国工程的应用情况，一般来说，给水管小口径主要采取热熔承插连接方法，对于燃气管道，为了包管燃气管网的平安运行，一般采取电熔连接方法，较大口径也可采取热熔对接方法，而对于大口径的PE给水管，我们则采取热熔对接连接方法.在PE管道系统中，当PE管道与金属管道系统或我属阀门连接时，小口径给水管可以采取丝扣连接方法，小口径燃气管可以采取一体钢塑过渡接头连接，大口径给水管及燃气管可以采取钢塑法兰连接.（燃气管的法兰头需采取衬塑或喷塑法兰片）.由于PE管材是以管材公称外径作为规格标识，金属管道以公称直径作为规格标识，因此在PE管与金属管材、供水附件（如阀门、消防栓等）连接时，为了使得两种连接管材的内径尽量保持一致，两种规格需要进行匹配，以下是相应的匹配表：。

塑料排水管的粘贴和粘接方法
塑料排水管的粘贴和粘接方法主要有以下几种：
1. 热熔连接：适用于PP-R水管和RPAP5水管。

需要使用专用的热熔仪器进行操作，这需要专业的装修工人才能完成。

2. 电热熔连接：适用于室内外口径较大的PE给水管道。

这种连接方式与热熔连接相似，需要去材料市场购买适合的仪器。

3. 粘接：适用于PVC水管。

可以在PVC水管的接口处涂上合适的胶水，然后进行连接。

注意控制好胶水的用量，不能使用过多，防止多余的胶水渗出影响水管表面的平整度。

4. 法兰连接：适用于下水道和其它配管的配管连接，以及金属管和塑料管之间的连接。

法兰的凸缘可以采取各种形式，主要与带颈PVC的凸缘和一松套管的凸缘。

以上是塑料排水管的粘贴和粘接方法，具体操作需要根据不同的情况选择合适的连接方式，并严格按照操作规程进行，以保证安全可靠。

PE给水管连接步骤及连接方式聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点,管材、管件连接可采用热熔对接及电熔等连接方式,使管材、管件熔为一体,系统安全可靠,施工成本低,在工程应用中发展迅速.PE管材优越的性能使得其应用较为广泛,那么在其应用过程中,PE给水管是如何连接的呢,其连接方式如何呢？以下是具体内容.PE给水管的连接步骤PE给水管道衔接有热熔衔接和电熔衔接.热熔衔接又分热熔承插衔接和热熔对接衔接,电熔衔接分为电熔承插衔接和电熔鞍型衔接.咱们选用热熔对接衔接方法施工,它的首要过程有：1. 资料预备：将管道或管件置于平坦方位,放于对接机上,留足10-20mm的切削余量.2. 夹紧：依据所焊制的管材、管件挑选适宜的卡瓦夹具,夹紧管材,为切削做好预备.3. 切削：切削所焊管段、管件端面杂质和氧化层,确保两对接端面平坦、光亮、无杂质.4. 对中：两焊管段端面要完全对中,错边越小越好,错边不能超过壁厚的10%.不然,将影响对接质量.5. 加热：对接温度通常在210-230℃之间为宜,加热板加热时刻冬夏有别,以两端面熔融长度为1-2mm为佳.6. 切换：将加热板拿开,迅速让两热融端面相粘并加压,为确保熔融对接质量,切换周期越短越好.7. 熔融对接：是焊接的要害,对接过程应一直处于熔融压力下进行,卷边宽度以2-4mm为宜.8. 冷却：坚持对接压力不变,让接口缓慢冷却,冷却时刻长短以手摸卷边僵硬,感受不到热为准.9. 对接完结：冷却好后松开卡瓦,移开对接机,重新预备下一接口衔接.PE给水管的连接方式1、管道连接前,应对管材和管件及附属设备按设计要求进行核对,并应在施工现场进行外观检查,符合要求方可使用.主要检查项目包括耐压等级、外表面质量、配合质量、材质的一致性等.2、应根据不同的接口形式采用相应的专用加热工具,不得使用明火加热管材和管件.3、采用熔接方式相连的管道,宜使用同种牌号材质的管材和管件,对于性能相似的必须先经过试验,合格后方可进行.4、管材和管件应在施工现场放置一定的时间后再连接,以使管材和管件温度一致5、在寒冷气候（--5度以下）和大风环境条件下进行连接时,应采取保护措施或调整连接工艺.6、管道连接时管端应洁净,每次收工时管口应临时封堵,防止杂物进入管内.7、管道连接后应进行外观检查,不合格者马上返工.以上内容希望能对您有所帮助。

PE管的连接方式1. 热熔连接由相同热塑性塑料制作的管材与管件互相连接时，采用专用热熔机具将连接部位表面加热，连接接触面处的本体材料互相熔合，冷却后连接成为一个整体。

热熔连接有对接式热熔连接、承插式热熔连接和电熔连接。

2. 电熔连接由相同的热塑性塑料管道连接时，插入特制的电熔管件，由电熔连接机具对电熔管件通电，依靠电熔管件内部预先埋设的电阻丝产生所需要的热量进行熔接，冷却后管道与电熔管件连接成为一个整体。

PE管目录基本概念性能优势产品特点连接步骤主要特性生产和催化剂加工方法包装与储运基本概念性能优势产品特点连接步骤主要特性生产和催化剂加工方法包装与储运连接方式基本概念pe管材-河北润田节水设备有限公司PE管目前中国的市政管材市场，塑料管道正在稳步发展，PE管、PP-R管、UPVC管都占有一席之地，其中PE管强劲的发展势头最为令人瞩目。

PE管的使用领域广泛。

其中给水管和燃气管是其两个最大的应用市场。

PE树脂，是由单体乙烯聚合而成，由于在聚合时因压力、温度等聚合反应条件不同，可得出不同密度的树脂，因而又有高密度聚乙烯、中密度聚乙烯和低密度聚乙烯之分。

在加工不同类型PE管材时，根据其应用条件的不同，选用树脂牌号的不同，同时对挤出机和模具的要求也有所不同。

河北润田节水设备有限公司生产的pe管分为PE32、PE40、PE63、PE80、PE100五个等级，而用于燃气管和给水管的材料主要是PE80和PE100。

我国对聚乙烯管材专用料没有分级，这使得国内聚乙烯燃气管和给水管生产厂家选择原材料比较困难，也给聚乙烯管材的使用带来了不小的隐患。

因此国家标准局在GB/T13663-2000新标准中作了大量的修订，规定了给水管的不同级别PE80和PE100对应不同的压力强度，并且去掉旧标准中的拉伸强度性能，而增加了断裂伸长率（大pe管-河北润田节水设备有限公司于350%），即强调基本韧性。

PE给水管给水用PE管材是传统的钢铁管材、聚氯文字乙烯饮用水管的换代产品。

塑料管的连接方法有很多种，以下是一些常见的连接方式：1. 热熔连接：这是最常用的塑料管连接方式之一。

首先，将两根需要连接的塑料管的一端加热至熔点，然后迅速将它们对接在一起，使其冷却固化。

这种方法适用于大多数类型的塑料管，如PVC、PE等。

热熔连接具有操作简便、连接牢固、密封性好等优点。

2. 机械连接：机械连接是通过专用的连接器或接头将两根塑料管连接在一起。

这种连接方式适用于直径较大的塑料管，如排水、燃气管道等。

机械连接具有连接强度高、密封性好、适用范围广等优点。

3. 电熔连接：电熔连接是利用电热装置将两根需要连接的塑料管的端口加热至熔点，然后迅速将它们对接在一起，使其冷却固化。

这种方法适用于直径较小的塑料管，如给水管、排水管等。

电熔连接具有操作简便、连接速度快、密封性好等优点。

4. 法兰连接：法兰连接是将塑料管的两端分别与法兰盘连接，然后用螺栓和螺母将其固定在一起。

这种连接方式适用于直径较大、压力较高的塑料管，如供水、排水、燃气管道等。

法兰连接具有连接强度高、密封性好、适用范围广等优点。

5. 胶粘连接：胶粘连接是将两根需要连接的塑料管的端口涂上专用胶水，然后将它们紧密贴合在一起，待胶水干燥后即可形成牢固的连接。

这种方法适用于直径较小、压力较低的塑料管，如给水管、排水管等。

胶粘连接具有操作简便、成本较低等优点。

6. 焊接连接：焊接连接是将两根需要连接的塑料管的端口通过热风枪或焊枪加热至熔点，然后用专用焊条将其焊接在一起。

这种方法适用于直径较大、压力较高的塑料管，如供水、排水、燃气管道等。

焊接连接具有连接强度高、密封性好等优点。

总之，选择哪种塑料管的连接方法取决于具体的工程需求、管道类型、直径大小和压力等因素。

在实际操作中，应根据具体情况选择合适的连接方式，以确保管道的安全、稳定和耐用。
