钢筋技术交底记录鲁JJ-005

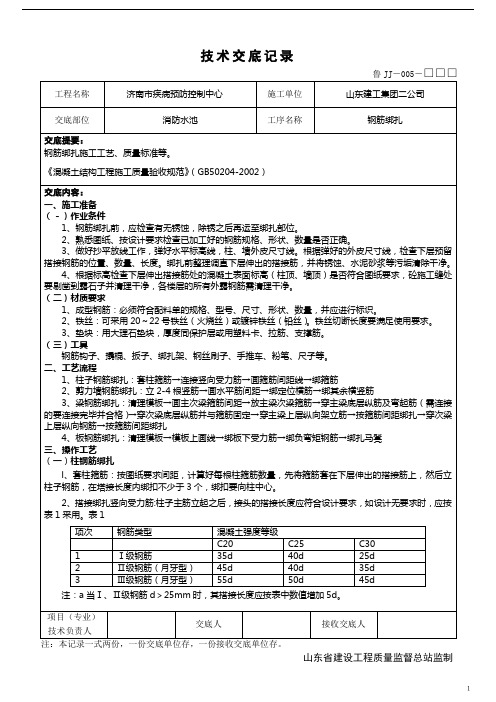

技术交底记录技术交底记录鲁JJ－005－□□□工程名称济南市疾病预防控制中心施工单位山东建工集团二公司交底部位消防水池工序名称钢筋绑扎交底提要：钢筋绑扎施工工艺、质量标准等。

《混凝土结构工程施工质量验收规范》（GB50204-2002）交底内容：b当螺纹钢筋直径≤25mm时，其受拉钢筋的搭接长度按表中数值减少5d采用。

c任何情况下搭接长度均不小于300mm。

绑扎接头的位置应相互错开。

从任一绑扎接头中。

已到搭接长度的1.3倍域段范围内，有绑扎接头的受力钢筋截面积与受力钢筋总截面面积百分率：受拉区不得超过25％；受压区不得超过50％。

当采用焊接接头时，从任一焊接头中心至长度为钢筋直径35倍且不小于500mm的区段内，有接头钢筋面积占钢筋总面积百分率：受拉区不宜超过50％；受压区不限制。

3、柱竖向筋采用机械或焊接连接时，按规范要求错开50％接头位置，上下层接头间距大于35d。

第一步接头距楼板面大于500mm且大于H／6，不在箍筋加密区。

4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。

5、柱箍筋绑扎（l）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用套扣绑扎，如图4。

（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎见图1、转角部分箍筋采用套扣绑扎见图4。

套扣可采用每隔2个箍筋四角绑扎套扣，其余采用图1。

（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固，见图2。

（4）柱箍筋端头应弯成135度，平直部分长度不小于10d（d为箍筋直径），见图3。

（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋距应符合设计图纸及施工规范小于等于100mm且不大于5d的要求。

如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图4。

项目（专业）山东省建设工程质量监督总站监制技术交底记录鲁JJ－005－□□□工程名称济南市疾病预防控制中心施工单位山东建工集团二公司交底部位消防水池工序名称钢筋绑扎交底提要：钢筋绑扎施工工艺、质量标准等。

注：本记录一式两份，一份交底单位存,一份接受交底单位存。

山东省建设工程质量监督总站监制

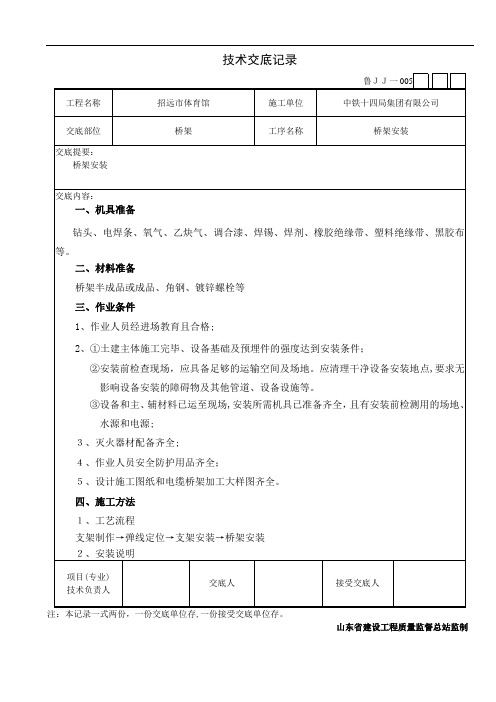

鲁ＪJ一00５工程名称招远市体育馆施工单位中铁十四局集团有限公司交底部位桥架工序名称桥架安装
交底提要:
桥架安装
交底内容：
本工程桥架吊杆采用通丝镀锌圆钢双吊杆和等边热镀锌角钢或经过防锈处理的等边角钢现场制作;800及8０0以下的桥架,吊架采用通丝镀锌圆钢双吊杆，横担采用等边角钢制作，并根据现场情况加设防晃支架。

800以上的桥架，吊架、横担均采用等边热镀锌角钢制作。

水平桥架安装时，支架间距不大于１.５米；垂直安装时，支架间距不大于2米。

1、支架制作
桥架规格:(50+5０）*５0，（５0+５0)＊1００，(１０0+５０)*５0
具体做法为：
桥架规格(１０0+100)*100,(１50＋50）*100，（10０＋10０)＊20０,(１50+１50)＊1０0，（200+100）*150,3０0*1０0
具体做法为:同上，膨胀螺栓改为Φ1０,角钢横担改为3６*4/40*4。

桥架规格(300*１0０）+2０0,（20０+2０0)*150,(500＋100)＊２００，6５０*2００
具体做法为:。

鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制鲁JJ一005工程名称交底部位工序名称转换层施工交底提要：钢筋工程、模板工程、砼工程操作工艺及施工要点等交底内容：1）框支柱钢筋绑扎柱钢筋绑扎前，要把柱钢筋上的水泥浆等污垢清理干净。

柱钢筋绑扎工序：柱放线→调整柱筋→柱纵筋连接→标箍筋间距→套箍筋→加顶板定位箍筋→绑扎箍筋。

箍筋绑扎：根据箍筋间距在柱纵筋上用粉笔从楼面标高起50mm开始标注出各箍筋位置，把所有箍筋套在柱筋上，在此层顶板处及顶板之上位置分别加一道尺寸定位箍。

主筋与箍筋相交点绑扎牢固，角部钢筋绑扎到位，主筋、箍筋间距均匀。

箍筋的接头应沿柱竖向交错布置，箍筋的四角绑扎要水平，拉筋绑扎位置正确。

柱筋绑扎完毕后沿竖向800mm、横向500mm间距在柱角和柱中的箍筋上安放塑料环型垫块。

2）框支梁钢筋的绑扎梁钢筋直径≤16的钢筋采用绑扎搭接，钢筋直径＞16采用直螺纹连接。

同一截面接头不超过50%，可以不限接头位置。

框支梁高度较高，截面尺寸较大，待梁底模搭设完后，进行梁钢筋绑扎，绑扎完成钢筋验收后封侧模。

3、注意事项1）钢筋翻样时要认真查阅图纸及相应设计变更及工程洽商等文件。

2）A4转换层柱、梁、板砼为C45，特一级抗震，Lae=32d,La=28d，大于25钢筋乘1.1。

3）YAZ、墙上部收头按弯折12d。

4）位于板中KZZ、DZ上部收头弯折Lae,板边的按伸至柱外Lae弯折，上部有墙体的位置竖筋直通至上一层的板顶，内排竖筋伸至梁顶不用加弯折。

5）KZL底、腰筋在中支座拉通设置，在端支座按KL锚固。

面筋在端支座第一排弯折长度为梁下Lae，第二排伸至柱边弯15d，超过二排的按KL直锚。

（当第一排锚入柱内大于2米时，伸至柱中后下弯，超过一项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

框架结构钢筋绑扎施工鲁JJ005技术交底记录1、背景钢筋绑扎是建筑施工过程中必不可少的一项工作，尤其是对于框架结构的建筑，其钢筋绑扎过程显得更加重要和复杂。

因此，我们本次召开技术交底会议，旨在交流并明确钢筋绑扎施工过程中的具体细节和要求，以确保施工质量和安全。

2、内容2.1 工作原理施工中，每根钢筋需严格按照标准长度剪断，并搭接约40倍钢筋直径。

钢筋的搭接在离端部距离2至3个交叉点处进行，使用黑细铁丝将其绑扎在一起，并将铁丝拧紧，以确保钢筋牢固不松动。

钢筋绑扎出现错位情况，需立刻纠正，未来施工中，钢筋的断面不得出现损坏、锈蚀、变形等现象。

2.2 现场施工2.2.1 施工前•首先要根据设计图纸和施工图纸进行检查和确认，以确保钢筋的数量、规格和摆放位置均符合要求；•钢筋的运输和保管应该符合施工标准和要求，不应发生摔打、弯折、混杂等现象；•所有工具和设备应经过验收并检查，确保在施工时工具和设备完好无损；•施工场地必须保持清洁和整洁，施工前要对地面进行清理和铺设防滑垫。

2.2.2 施工中•钢筋的编号、规格、长度必须清晰可见；•绑扎时要求黑细铁丝尽量纠正扭曲，防止铁丝断裂；•每个工人只能绑扎同一直径的钢筋；•钢筋在绑扎处必须完全绑紧，铁丝的余量不超过3个交叉点；•保持绑扎线的顺畅，不搭接或交叉，不从钢筋外侧绕过；•每个节点必须达到设计要求。

2.2.3 施工后•钢筋的摆放要符合设计及要求；•工地应及时清理，保持清洁和整洁；•施工完成后应进行验收，验收合格后才能进入下一工序。

3、总结本次技术交底会议，明确了钢筋绑扎施工中的要求和注意事项，通过交流和讨论使得员工们对钢筋绑扎的理解更加深入。

希望通过严格执行技术交底记录中的要求，确保施工质量和安全，为项目的顺利推进打下坚实的基础。
