重庆大学数字电子技术试题

数字电子技术基础试卷(本科)及参考答案试卷一一、（20分）选择填空。

从每个小题的四个选项中选出一个正确答案，并将其编号填入该题后的括号中。

1．十进制数3.625的二进制数和8421BCD码分别为（）A．11.11 和11.001 B．11.101 和0011.1C．11.01 和11.1 D．11.101 和11.1012．下列几种说法中错误的是（）A．任何逻辑函数都可以用卡诺图表示。

B．逻辑函数的卡诺图是唯一的。

C．同一个卡诺图化简结果可能不是唯一的。

D．卡诺图中1的个数和0的个数相同。

3．和TTL电路相比，CMOS电路最突出的优点在于（）A．可靠性高B．抗干扰能力强C．速度快D．功耗低4．为了把串行输入的数据转换为并行输出的数据，可以使用（）A．寄存器B．移位寄存器C．计数器D．存储器5．单稳态触发器的输出脉冲的宽度取决于（）A．触发脉冲的宽度B．触发脉冲的幅度C．电路本身的电容、电阻的参数D．电源电压的数值6．为了提高多谐振荡器频率的稳定性，最有效的方法是（）A．提高电容、电阻的精度B．提高电源的稳定度C．采用石英晶体振荡器C．保持环境温度不变7．已知时钟脉冲频率为f cp，欲得到频率为0.2f cp的矩形波应采用（）A．五进制计数器B．五位二进制计数器C．单稳态触发器C．多谐振荡器8．在图1-8用555定时器组成的施密特触发电路中，它的回差电压等于（）A．5V B．2VC．4V D．3V图1-8二、（12分）已知输入信号A、B、C的波形，试画出图2所示各电路输出（L1、L2、L3）的波形。

设触发器的初态为0。

图2三、（10分）如图3所示，为检测水箱的液位，在A 、B 、C 、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。

试用与非门设计一个水位状态显示电路，要求：当水面在A 、B 之间的正常状态时，仅绿灯G 亮；水面在B 、C 间或A 以上的异常状态时，仅黄Y 灯亮；水面在C 以下的危险状态时，仅红灯R 亮。

可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。

2、将160个字符用二进制编码，至少需要（ ）位二进制码。

3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。

（直接用对偶规则和反演规则）。

4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。

5、连续异或1999个“1”的结果是（ ）。

6、如图D.1所示电路的输出函数F 为（ ）。

（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。

图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。

一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。

9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。

10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。

二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。

A、-29B、+13C、-13D、-32、下列说法正确的是（）。

A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

重庆大学《数字电子技术（Ⅱ）》课程试卷2012 ~2013 学年第 2 学期开课学院：电气工程学院课程号：考试日期： 2013-6考试方式：考试时间： 120 分钟一、设计题（20分）：采用同步置数的方式，利用74LS160设计365进制的计数器，各位之间为十进制关系。

解：二、分析题（20分）：下图为16×4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

在CLK信号作用下，输出波形如图所示。

计算ROM中的数据表。

解：三、设计题（10分）：用D触发器设计一个同步串行数据检测电路，当连续输入3个或3个以上1时，电路的输出为1，其它情况下输出为0。

例如：输入A 101100111011110输出Y 000000001000110解：1）画出原始状态图2）状态化简3）状态编码原始状态图化简以后的状态图1/0A/Y0/01/00/0由状态图可得到复合卡诺图图：n AQ Y 1=nn n n n n Q Q A Q AQ AQ Q 01101011⋅=+=++D 触发器的特性方程为1,01==+i D Q in i得：n n n n QQ A D AQ AQ D 010101⋅=+=5) 检查自启动：可以自启动。

6）画逻辑图四、分析题（10分）： 试分析下图时序电路的功能。

解：1）)()()(2101201110210↓=↓=↓⋅=+++CP Q Q Q Q Q Q Q CP Q Q Q nn n n n n n nn2） 画出波形图：(略) 3） 画出状态图异步五进制加法计数器1Q的卡诺图 nn Q Q 01 00 01 11 10 A 0 1nn Q Q 01 00 01 11 10 A 0 110+n Q的卡诺图1/00/0nn Q Q 01 00 01 11 10 A 01nn Q Q 01 00 01 11 10 A 0 1输出Y 的卡诺图五、分析题（10分）利用计算公式解释超前进位加法器的基本思想。

重庆大学数字电子技术I (双语)课程试卷2006~2007 学年 第2学期开课学院：通信工程学院课程号：考试日期：考试方式：考试时间： 120 分钟注：1.大标题用四号宋体、小标题及正文推荐用小四号宋体；2.按A4纸缩小打印I. Multiple choice (1 pts/ea, 15 pts total)1) How is the invalid state problem associated with the S -R flip -flop overcome? a) The R terminal is eliminated. b) The R input is fed through an inverter. c) A single input terminal is used (D). d) Both B and C are correct.2) This is the timing diagram for a 2-input ________ gate.a) NAND b) AND c) Exclusive-OR d) OR 3) What is the meaning of RAM, and what is its primary role?a) R andom A ccess M emory; it is memory that is used for short-term temporary data storage within the computer.b) R eadily A vailable M emory; it is the first level of memory used by the computer in all of its operations.c) R andom A ccess M emory; it is memory that can be reached by any sub-system within a computer, and at any time.d) R esettable A utomatic M emory; it is memory that can be used and then automatically reset, or cleared, after being read from or written to..4) Which rule of Boolean algebra does the example below represent?a) A + 1 = 1 b) A ∙ 0 = 0 c) A + 0 = A d) A ∙ 1 = A5) The circuit shown below is ________.a) decade counter b) BCD counter c) Johnson counter d) ring counter 6) The circuit below is most likely a ________.a) full-adder b) demultiplexer c) multiplexer d) comparator7) For a negative-logic pulse, the trailing edge is the ________. a) negative-going edge b) positive-going edge c) HIGH-to-LOW transition d) falling edge 8) The 2's complement of binary 110110 is ________.a) 0010012 b) 0010102 c) 1101002 d) 10101029) Which of the following statements best describes the operation of an UP/DOWN SYNCHRONOUS COUNTER?a) The counter can be reversed, but must be RESET before counting in the other direction.b) In general, the counter can be reversed at any point in its counting sequence.c) The counter can count in either direction, but must continue in that direction once started.d) The count sequence cannot be reversed, once it has begun, without first resetting the counter to zero. 命题人：组题人：审题人：命题时间：教务处制学院 专业、班 年级 学号 姓名公平竞争、诚实守信、严肃考纪、拒绝作弊封线密Figure 5-110) Which of the following logic expressions represents the logic diagram in Fig 5-1? a) AB B A X += b) B A AB X += c) B A B A X += d) AB AB X += 11) For an ideal digital pulse, transition times are ________. a) infinite; b) measured between 0 and 90% of the amplitude; c) measured between 10% to 90% of the amplitude; d) zero;12) When performing binary addition using the 2's complement method, an________ can occur if ________ are of the same ________; the error is indicated by a(n) ______. a) overflow, both numbers, sign, incorrect sign bit b) error, both numbers, magnitude, negative sign c) overflow, signs, magnitude, incorrect sum d) error, the signs, polarity, incorrect polarity13) Which of the following combinations cannot be combined into Karnaugh -map groups? a) Corners in the same column; b) Corners in the same row; c) Overlapping combinations; d) Diagonal corners;14) A positive edge-triggered J-K flip-flop is used to produce a two-phase clock. However, when the circuit is operated it produces erratic results. Close examination with a scope reveals the presence of glitches. What causes the glitches, and how might the problem be corrected?a) The PRESET and CLEAR terminals may have been left floating; they shouldbe properly terminated if not being used.b) The problem is caused by a race condition between the J and K inputs; aninverter should be inserted in one of the terminals to correct the problem. c) A race condition exists between the Q and Q outputs to the AND gate; theAND gate should be replaced with a NAND gate.d) A race condition exists between the CLOCK and the outputs of the flip-flopfeeding the AND gate; replace the flip-flop with a negative edge-triggered J-K flip-flop.15) When both inputs of a J -K edge -triggered FF are high, and the clock cycles, the output will a) not change; b) toggle;c) remain unchanged; d) be invalidII. Compute and fill in the blank (3 pts/ea, 30 pts total)1) How many input lines would be required for a 1-of-8 decoder?2) Suppose that a 3-digit BCD digital-to-analog converter has a full-scale output of 49.95 mA. What is the percentage resolution of the DAC?3) With current technology, a 12-bit flash A/D converter would require __________ comparators.4) How many truth table entries are necessary for a 4 input circuit? 5) Given the Boolean expression )(G D LMN X += and the values L=1, M=0, N=1, D=1, and G=0, the value of X is:6) A retriggerable one-shot has a pulse width of 10mS; 3mS after being triggered, another trigger pulse is applied. The resulting output pulse will be ________ ms 7) The equation for the output frequency of a 555 timer operating in the astable mode is: f = 1.44/((R1 + 2*R2)*C). What value of C will be required if R1 = R2 = 1K and f = 1KHz?8) A certain IC logic gate draws 1.8 mA when its output is HIGH and 3.8 mA when its output is LOW. Assume a 50% duty cycle and calculate the average I cc current drain.9) A certain logic device has the following specifications: V OL(max) = 0.5 v, V IL(max) = 0.9 v, V OH(min) = 2.6, and V IH(min) = 2.1 v. Determine the low-state dc noise marginFigure 8-910) What is the modulus of the counter shown in Figure 8-9?III. for the circuit below, plot each output waveform for the inputs shown.(5 pts)IV. If the input waveforms are applied to the circuit below, sketch the output waveform (5 pts)V. Design a 7-segment decoder logic for segment a.(12 pts)VI. Design a counter to produce the following binary sequence. Use J-K flip-flops. (15 pts)0, 9, 1, 8, 2, 7, 3, 6, 4, 5, 0,…for truncated states, check auto-reentry property.VII. A 555 timer is configured to run as an astable multivibrator as shown below, determine following parameters: (8 pts)Given: R1R2C = 15.4 pFFind: f, t H, t L, Duty cycleVIII. The shift register is given below, the SER is a 0. develop data-output waveform in relation to the input. (5 pts)IX. Draw output waveform. The data inputs have a low value of 0V and a high value of +5V. (5 pts)。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。

A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。

数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。

2. 十进制数15 对应的二进制数是（）。

A. 1111B. 1101C. 1011D. 1001答案：A。

15=8+4+2+1，对应的二进制为1111。

3. 二进制数1010 对应的十进制数是（）。

A. 8B. 9C. 10D. 11答案：C。

1010=2³+2¹=8+2=10。

4. 8421BCD 码1001 表示的十进制数是（）。

A. 9B. 11C. 13D. 15答案：A。

8421BCD 码中1001 对应9。

5. 逻辑函数的最小项之和表达式是（）。

A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。

逻辑函数的最小项之和表达式是唯一的。

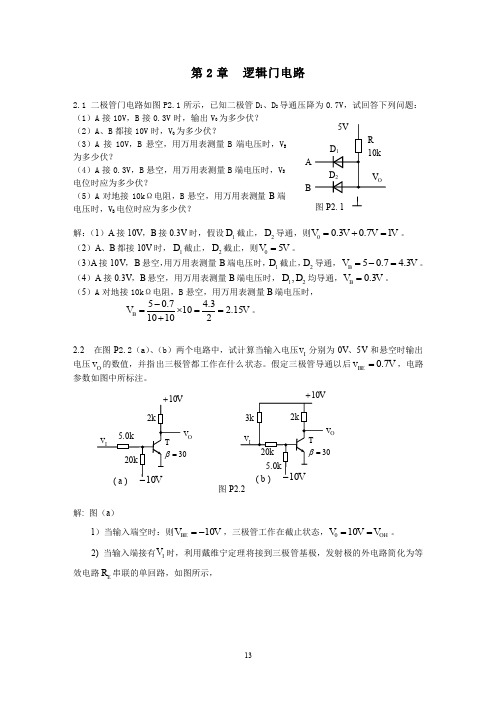

二、逻辑门电路6. 以下不属于基本逻辑门的是（）。

A. 与门B. 或门C. 非门D. 与非门答案：D。

与非门是由与门和非门组合而成，不属于基本逻辑门。

7. 三输入端与门的输出为0，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。

与门只有当所有输入都为1 时输出才为1，否则输出为0。

8. 三输入端或门的输出为1，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。

或门只要有一个输入为1 时输出就为1。

9. 非门的逻辑功能是（）。

A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

非门对输入信号取反。

10. 与非门的逻辑功能是（）。

A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

第1页（共28页） 第2页（共28页）《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。

2.三态门电路的输出有高电平、低电平和（ ）3种状态。

3．TTL 与非门多余的输入端应接（ ）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ ）根地址线，有（ ）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。

11.）；Y3 ＝（ ）。

12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。

重庆大学《数字电子技术（Ⅱ）》课程试卷2012 ~2013 学年第 2 学期开课学院：电气工程学院课程号：考试日期： 2013-6考试方式：考试时间： 120 分钟一、设计题（20分）：采用同步置数的方式，利用74LS160设计365进制的计数器，各位之间为十进制关系。

解：二、分析题（20分）：下图为16×4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

在CLK信号作用下，输出波形如图所示。

计算ROM中的数据表。

解：三、设计题（10分）：用D触发器设计一个同步串行数据检测电路，当连续输入3个或3个以上1时，电路的输出为1，其它情况下输出为0。

例如：输入A 101100111011110输出Y 000000001000110解：1）画出原始状态图2）状态化简3）状态编码原始状态图化简以后的状态图1/0A/Y0/01/00/0由状态图可得到复合卡诺图图：n AQ Y 1=nn n n n n Q Q A Q AQ AQ Q 01101011⋅=+=++D 触发器的特性方程为1,01==+i D Q in i得：n n n n QQ A D AQ AQ D 010101⋅=+=5) 检查自启动：可以自启动。

6）画逻辑图四、分析题（10分）： 试分析下图时序电路的功能。

解：1）)()()(2101201110210↓=↓=↓⋅=+++CP Q Q Q Q Q Q Q CP Q Q Q nn n n n n n nn2） 画出波形图：(略) 3） 画出状态图异步五进制加法计数器1Q的卡诺图 nn Q Q 01 00 01 11 10 A 0 1nn Q Q 01 00 01 11 10 A 0 110+n Q的卡诺图1/00/0nn Q Q 01 00 01 11 10 A 01nn Q Q 01 00 01 11 10 A 0 1输出Y 的卡诺图五、分析题（10分）利用计算公式解释超前进位加法器的基本思想。
