林火视频监控系统建设关键技术和建设方案

xx县森林防火视频监控系统初步设计报告项目建设单位编制日期二○一六年四月项目建设单位联系人电话传真电子邮件目录第一章项目概述 (1)1.1项目名称 (1)1.2建设单位 (1)1.3项目建设目标 (1)1.4项目建设内容 (1)第二章项目建设地概况 (3)2.1项目建设地情况 (3)2.2森林防火现状 (4)2.3森林防火系统必要性 (5)2.4项目建设的理念和基本原则 (6)2.5设计依据 (7)第三章系统功能 (9)第四章系统总体设计 (11)4.1项目设计原则 (11)4.2项目总体拓扑图 (13)4.3业务功能关联关系 (13)4.4总体方案设计 (14)4.5项目主要功能介绍 (16)4.6系统构成 (18)4.7系统功能 (27)第五章前端智能防火探测点 (31)5.1前端系统概述 (31)5.2探测点选址原则 (31)5.3前端监控点概述 (31)第六章网络（无线）通讯以及供电子系统 (34)6.1通讯及供电的选择 (34)6.2通讯选择建议 (34)6.3供电选择建议 (36)6.4供电系统保障 (36)6.5传输系统设计 (37)第七章监控指挥中心建设 (38)7.1监控中心组成 (38)7.2森林防火预警监控平台 (38)7.3监控中心显示 (48)7.4系统支撑 (48)第八章设备选型 (50)8.1概述 (50)8.2整体系统选型要求 (50)8.3软件部分选型 (51)8.4硬件设备选型 (52)第九章项目建设预算 (54)第一章项目概述1.1项目名称xx县森林防火视频监控系统1.2建设单位xx县林业局1.3 项目建设目标通过实施xx县森林防火视频监控系统建设项目，进一步完善森林防火监控体系，强化林木林地资源保护，减少森林火灾损失及林业有害生物侵害，及时准确发布林区生态保护成果，有效提高科学防控和应急救灾水平，确保实现对森林火灾的“早发现、早扑救、早消灭”目标，为创建“林业生态县”、“森林生态城”保驾护航。

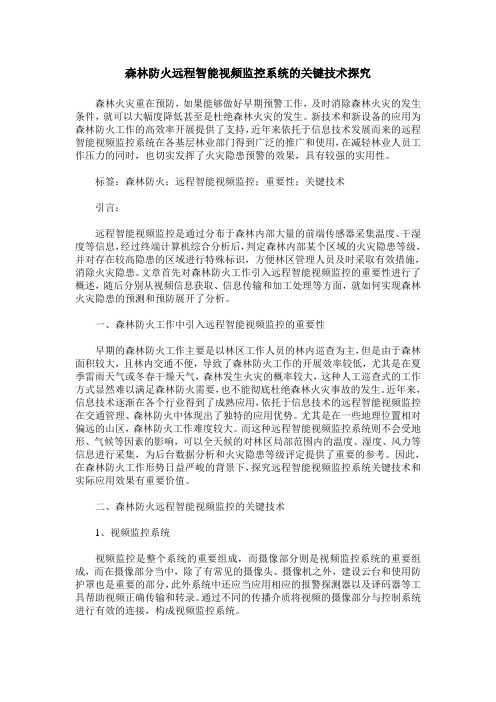

森林防火远程智能视频监控系统的关键技术探究森林火灾重在预防，如果能够做好早期预警工作，及时消除森林火灾的发生条件，就可以大幅度降低甚至是杜绝森林火灾的发生。

新技术和新设备的应用为森林防火工作的高效率开展提供了支持，近年来依托于信息技术发展而来的远程智能视频监控系统在各基层林业部门得到广泛的推广和使用，在减轻林业人员工作压力的同时，也切实发挥了火灾隐患预警的效果，具有较强的实用性。

标签：森林防火；远程智能视频监控；重要性；关键技术引言：远程智能视频监控是通过分布于森林内部大量的前端传感器采集温度、干湿度等信息，经过终端计算机综合分析后，判定森林内部某个区域的火灾隐患等级，并对存在较高隐患的区域进行特殊标识，方便林区管理人员及时采取有效措施，消除火灾隐患。

文章首先对森林防火工作引入远程智能视频监控的重要性进行了概述，随后分别从视频信息获取、信息传输和加工处理等方面，就如何实现森林火灾隐患的预测和预防展开了分析。

一、森林防火工作中引入远程智能视频监控的重要性早期的森林防火工作主要是以林区工作人员的林内巡查为主，但是由于森林面积较大，且林内交通不便，导致了森林防火工作的开展效率较低，尤其是在夏季雷雨天气或冬春干燥天气，森林发生火灾的概率较大，这种人工巡查式的工作方式显然难以满足森林防火需要，也不能彻底杜绝森林火灾事故的发生。

近年来，信息技术逐渐在各个行业得到了成熟应用，依托于信息技术的远程智能视频监控在交通管理、森林防火中体现出了独特的应用优势。

尤其是在一些地理位置相对偏远的山区，森林防火工作难度较大。

而这种远程智能视频监控系统则不会受地形、气候等因素的影响，可以全天候的对林区局部范围内的温度、湿度、风力等信息进行采集，为后台数据分析和火灾隐患等级评定提供了重要的参考。

因此，在森林防火工作形势日益严峻的背景下，探究远程智能视频监控系统关键技术和实际应用效果有重要价值。

二、森林防火远程智能视频监控的关键技术1、视频监控系统视频监控是整个系统的重要组成，而摄像部分则是视频监控系统的重要组成，而在摄像部分当中，除了有常见的摄像头、摄像机之外，建设云台和使用防护罩也是重要的部分，此外系统中还应当应用相应的报警探测器以及译码器等工具帮助视频正确传输和转录。

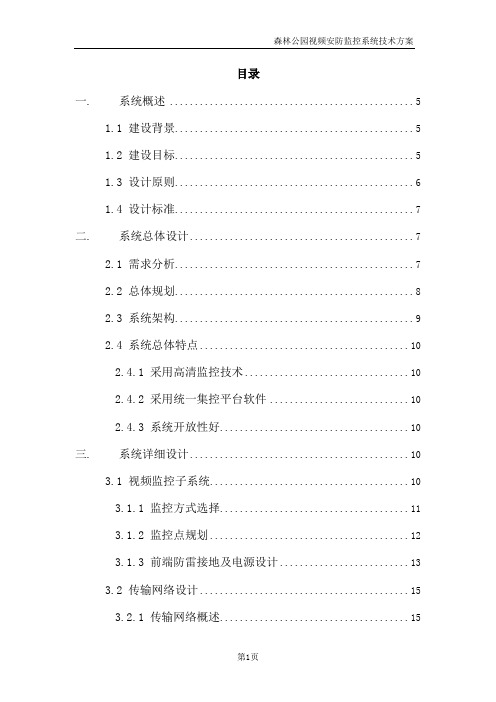

目录一.系统概述 (5)1.1 建设背景 (5)1.2 建设目标 (5)1.3 设计原则 (6)1.4 设计标准 (7)二.系统总体设计 (7)2.1 需求分析 (7)2.2 总体规划 (8)2.3 系统架构 (9)2.4 系统总体特点 (10)2.4.1 采用高清监控技术 (10)2.4.2 采用统一集控平台软件 (10)2.4.3 系统开放性好 (10)三.系统详细设计 (10)3.1 视频监控子系统 (10)3.1.1 监控方式选择 (11)3.1.2 监控点规划 (12)3.1.3 前端防雷接地及电源设计 (13)3.2 传输网络设计 (15)3.2.1 传输网络概述 (15)3.2.2 核心交换机设计 (16)3.2.3 核心层产品选型及配置 (16)3.3 总控中心设计 (16)3.3.1 服务器 (17)3.3.2 存储设计 (17)3.3.3 高清解码设备 (19)3.4 分控中心设计 (22)3.4.1 高清解码器 (22)四.平台软件设计 (22)4.1 平台设计概述 (22)4.2 平台整体架构设计 (23)4.2.1 平台整体架构 (23)4.2.2 功能模块构成 (24)4.2.3 核心管理模块 (24)4.2.4 服务功能模块 (25)4.2.5 扩展功能模块 (26)4.2.6 定制集成服务 (27)4.2.7 集成接口 (27)4.2.8 客户端 (27)4.3 平台基础业务功能 (28)4.3.1 实时监控 (28)4.3.2 点位查询 (29)4.3.3 轮巡功能 (29)4.3.4 录像回放 (30)4.3.5 抓拍功能 (31)4.3.6 视频加密 (32)4.3.7 远程控制 (32)4.3.8 对讲功能 (32)4.3.9 告警管理 (33)4.3.10 综合查询 (34)4.3.11 运维管理 (35)4.4 平台基础管理功能 (36)4.4.1 资源管理 (36)4.4.2 用户管理 (36)4.4.3 权限管理 (37)4.4.4 报警管理 (38)4.4.5 录像管理 (39)4.4.6 日志管理 (40)4.4.7 设备校时 (41)4.4.8 任务计划 (41)4.4.9 监视屏控制 (41)4.5 平台高级业务应用功能 (42)4.5.1 人像侦察业务 (42)4.5.2 视频智能分析 (43)4.5.3 移动服务终端 (43)4.5.4 GIS电子地图集成应用 (44)4.6 平台对接设计 (45)4.6.1 接入第三方设备 (45)4.6.2 与其他业务平台对接 (47)一.系统概述1.1建设背景森林火灾是世界性的林业重要灾害，造成森林资源的重大损失和全球性的环境污染。

林业防火远程视频监控预警系统创建随着全球气候变化加剧，林火频发成为世界各地的一个严重问题，每年造成巨大的财产损失和生命危害。

林业防火工作显得尤为重要，然而常规的巡逻防火方式在一定程度上无法满足对大面积森林进行及时有效监控的需求。

为了提高防火工作的效率，远程视频监控预警系统成为一种重要的手段。

创建一套林业防火远程视频监控预警系统，不仅可以实现对森林火情的实时监控和准确预警，还能为应急救援提供重要依据，降低森林火灾造成的损失。

本文将介绍如何利用现代科技手段，创建一套完善的林业防火远程视频监控预警系统。

一、系统架构1. 视频监控设备视频监控设备是林业防火远程视频监控预警系统的核心，包括固定摄像头、云台摄像头、红外摄像头等。

这些设备需要布设在森林的重要区域，覆盖范围要尽可能广泛，以实现对森林的全方位监控。

2. 视频传输通道传输通道是将摄像头采集到的视频信号传输到监控中心的重要通道，可以采用有线传输或者无线传输的方式。

无线传输方式便于架设和维护，但可能存在信号干扰和传输延迟的问题，有线传输方式信号稳定可靠，但需要进行线路铺设，成本较高。

3. 监控中心监控中心是整个系统的指挥中心，主要负责视频信号的接收、存储和分析。

监控中心还需要配备专业的人员，对监控画面进行实时观察，一旦发现异常情况，可以及时启动预警机制。

4. 预警系统预警系统是整个视频监控系统的重要组成部分，主要负责接收监控中心发出的预警信息，并及时通知相关部门和人员进行应急处置。

预警系统可以通过短信、电话、邮件等多种方式进行信息传递，以确保及时有效地抑制森林火灾的发生。

二、技术支持1. 摄像头技术在选择摄像头时，需要考虑摄像头的高清度和抗干扰能力。

高清度的摄像头可以更清晰地展现森林情况，抗干扰能力强的摄像头可以有效应对恶劣的自然环境。

2. 传输技术传输技术需要保证视频信号的高效传输和稳定性，可以选择4G、5G等移动网络技术，也可以利用卫星通信技术进行远程传输。

天然林保护区烟火识别及远程监控系统建设方案目录第一章项目概述..................................................- 3 -1.1 项目背景.................................................................................................................................... - 3 -1.2 设计依据.................................................................................................................................... - 4 -1.3 需求分析.................................................................................................................................... - 4 -1.4 建设内容.................................................................................................................................... - 5 -第二章方案设计..................................................- 6 -2.1 系统简介.................................................................................................................................... - 6 -2.2方案说明..................................................................................................................................... - 7 -2.2.1 系统功能概述................................................................................................................ - 8 -2.2.2 前端系统...................................................................................................................... - 10 -2.2.3 传输系统...................................................................................................................... - 14 -2.2.4 指挥中心系统.............................................................................................................. - 17 -2.2.5太阳能供电系统........................................................................................................... - 20 -2.2.6铁塔架设部分............................................................................................................... - 24 -第三章软件平台介绍.............................................- 26 -3.1 DiVSS-FS软件平台................................................................................................................. - 26 -3.1.1烟火动态检测............................................................................................................... - 26 -3.1.2 烟火自动识别系统.............................................................................................................. - 30 -3.1.2.1 云台码流采集模块.................................................................................................. - 30 -3.1.2.2 林火图像识别模块.................................................................................................. - 30 -3.1.2.3 云台计算模块.......................................................................................................... - 30 -3.1.2.4 林火报警和交互确认模块 ...................................................................................... - 30 -3.1.2.5 热点及火点定位模块.............................................................................................. - 31 -3.2 DiVSS-Pro软件平台............................................................................................................... - 31 -第四章设备主要参数.............................................- 33 -5.1 激光、透雾视频探头 - DPT 4200 ........................................................................................ - 33 -5.2 激光、透雾视频探头 - DPT 5300 ........................................................................................ - 35 -5.3防雷器....................................................................................................................................... - 39 -5.3.1监控三合一避雷器： LEO-S-BNC75+2 ....................................................................... - 39 -5.3.2监控二合一避雷器： LEO-S-BNC75+1 ....................................................................... - 40 -5.3.3网络防雷器： LEO-S-RJ45 ......................................................................................... - 40 -5.3.4电源防雷器： LEO-II-20KA/2P ................................................................................. - 41 -5.4 红外摄像机.............................................................................................................................. - 42 -5.5 视频服务器.............................................................................................................................. - 44 -5.5宽带无线系统RADWIN 2000.................................................................................................... - 46 -5.6 NVR存储设备........................................................................................................................... - 49 -5.7 40寸液晶显示器..................................................................................................................... - 50 -5.8 DVI矩阵................................................................................................................................... - 51 -5.9 投影仪...................................................................................................................................... - 54 -5.10 IP网络对讲终端................................................................................................................... - 55 -5.11网络寻呼话筒......................................................................................................................... - 56 -第一章项目概述1.1项目背景天然林保护工程以从根本上遏制生态环境恶化，保护生物多样性，促进社会、经济的可持续发展为宗旨；以对天然林的重新分类和区划，调整森林资源经营方向，促进天然林资源的保护、培育和发展为措施，以维护和改善生态环境，满足社会和国民经济发展对林产品的需求为根本目的。

森林防火网络监控解决方案一、方案目的对于林业部门，防火工作是重中之重。

森林火灾年年都有一定数量的发生，造成森林资源的重大损失和全球性的环境污染。

森林火灾具有突发性、灾害发生的随机性、短时间内能造成巨大损失的特点。

因此一旦有火警发生，就必须以极快的速度采取扑救措施，扑救是否及时，决策是否得当，重要原因都取决于对林火行为的发现是否及时，分析是否准确合理，决策措施是否得当。

为了早日实现森林防火工作的规范化、科学化、信息化，贯彻“预防为主，积极扑救的方针”，真正做到早发现，早解决。

林区工程是由林区监控管理指挥中心系统、传输系统、摄像机和镜头系统、云台控制系统、电源系统和铁塔组成。

林区监控管理指挥中心系统是整个系统的图像显示、图像录像控制中心，远程控制功能，向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。

林区监控管理指挥中心系统还具有向上级林业局和省林业厅接口的功能。

系统整体要求高可靠、高质量、高稳定性，可全天候运行。

网络视频监控系统需具备多级管理体系；整个系统基于网络构建，能够通过多级级联的方式构建出一张可全网监控、全网管理的网络视频监控网。

提供及时优质的维护服务，保障系统正常运转。

二、系统建设难点森林防火监控项目监控点数众多，覆盖面积大，覆盖整个某11个下属地区，区域内地形复杂，雨水充足，湿度大、海拔高、动/植物丰富、现场施工难度较大等众多特点，因此在该类项目中往往面对如下技术难题：1. 监控现场分散，设备安装调试困难，只允许1次成功，如果要进行反复调试，成本高昂，工程周期也难以预计。

2. 监控现场地处偏远，现场维护设备困难，维护人员到达时间长，要求相关设备稳定可靠，尽可能减少维护的几率。

3. 视频信号难以用传统模拟视频监控系统的传输介质，进行一线一种信号的方式传输到控制中心，这样的线路布设成本会成为天文数字，而且难以检修维护。

4. 采用一般数字视频监控方案，借助目前成熟的网络系统解决方案，借助现有的运营商（电信、联通、广电、网通、铁通）网络或自行组建局域网进行视频数据传输，或采用无线方式，如：采用移动GPRS、联通CDMA无线网络模块甚至直接租用卫星网络进行组建。

林火视频监控实施方案一、背景介绍。

林火是一种极具破坏性的自然灾害，不仅对生态环境造成巨大损失，还可能危及人民的生命财产安全。

因此，对林火进行及时有效的监控和预防显得尤为重要。

视频监控技术的应用，可以为林火监控提供更加全面、直观和实时的信息，有助于提高监测效率和减少灾害损失。

二、实施方案。

1. 硬件设备选型。

针对林火视频监控的特殊性，需要选择具有防水防尘、耐高温抗震等特点的硬件设备。

摄像头应具备高清晰度、远距离红外夜视、自动聚焦等功能，以确保在恶劣环境下能够获取清晰可靠的监控画面。

另外，监控设备的供电系统也需要具备稳定可靠的特点，以确保设备能够长时间稳定运行。

2. 布设方案设计。

在林火易发区域，需要进行科学合理的监控点布设规划。

首先，应根据实际情况确定监控点的位置，优先选择易燃易烧区域、人员活动集中区域和交通要道等重点区域进行监控。

其次，需要合理规划监控点的布设高度和角度，以实现对目标区域的全方位监控。

3. 网络传输方案。

林火监控视频的实时传输对网络带宽和稳定性提出了较高要求。

因此，需要选择高带宽、低延迟的网络传输方案，以确保监控画面的及时传输和稳定观看。

同时，还需要考虑网络传输的安全性，采取加密传输等措施，防止监控画面被非法获取和篡改。

4. 视频存储方案。

针对林火监控视频的大容量存储需求，需要选择高性能、大容量的视频存储设备。

同时，还需要制定合理的视频存储策略，对监控视频进行定期备份和归档，以应对突发事件和数据丢失的风险。

5. 远程监控方案。

针对林火易发区域的地理特点，需要实现对监控视频的远程实时监控。

因此，需要建设远程监控中心，配备专业的监控人员，实现对监控画面的24小时实时观看和远程操作，以及对监控画面的录像回放和分析。

6. 应急响应方案。

针对林火监控视频的实时传输对网络带宽和稳定性提出了较高要求。

因此，需要选择高带宽、低延迟的网络传输方案，以确保监控画面的及时传输和稳定观看。

同时，还需要考虑网络传输的安全性，采取加密传输等措施，防止监控画面被非法获取和篡改。
